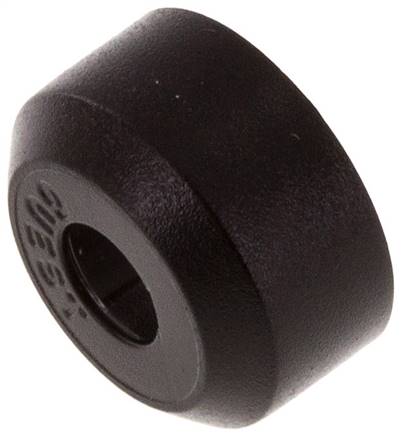

Schutzkappe für 4mm Steckanschlüsse, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:D (mm)4Betriebsdruck (bar)-0,95 bis 16Gewicht0.5 g / Stk.

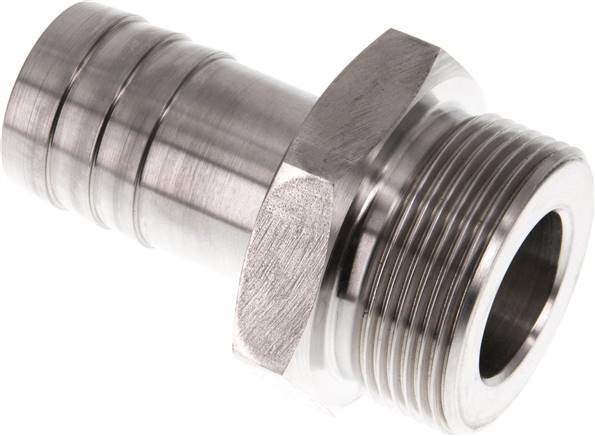

Gewindetülle G 1-1/2"-32 (1-1/4")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1-1/2"Schlauch Ø innen (mm)32 (1-1/4)SW (mm)55PN (bar)40Gewicht480 g / Stk.

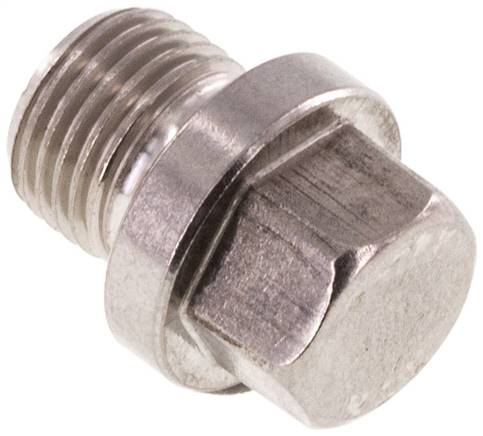

Verschlussstopfen Außenskt. G 1/8", V4A
VS18ABES Verschlussstopfen Außenskt. G 1/8", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 1/8"PN (bar)40SW (mm)10Gewicht12 g / Stk.

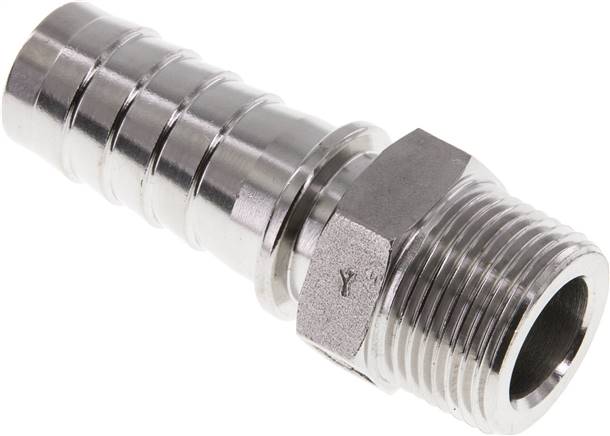

Gewindetülle, DIN EN 14423 R 1"-25x40mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:Werkstoff1.4301GewindeR 1"Schlauch Ø innen x außen (mm)25x40Klemmschalen MessingSSA 40 HD MSKlemmschalen 1.4401SSA 40 HD ESGewicht270 g / Stk.

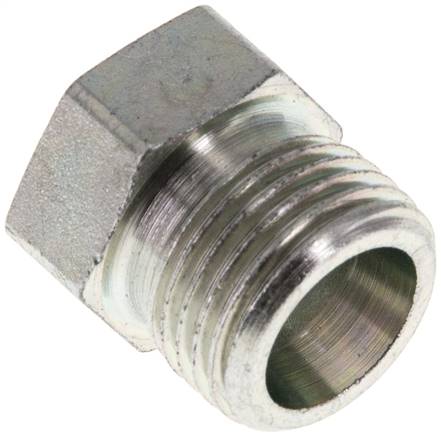

Verschlussverschraubung für Rohre 10 S (M18x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen10 S (M18x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht32 g / Stk.
Gewindetülle M 5-6 (1/4")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeM 5Schlauch Ø innen (mm)6 (1/4)SW (mm)7PN (bar)16Gewicht2.9 g / Stk.
Gewindetülle, DIN EN 14423 R 1"-25x40mm, Stahl verzinkt
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeR 1"Schlauch Ø innen x außen (mm)25x40Klemmschalen MessingSSA 40 HD MSKlemmschalen 1.4401SSA 40 HD ESGewicht270 g / Stk.
Gewindetülle G 1/8"-8 (5/16")mm, Polypropylen
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)14PN (bar)10Gewicht2.2 g / Stk.
Tülle Edelstahl, G 3/8"-6 (1/4")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 38 ESGewinde (G)G 3/8"Überwurfmutter mit LinksgewindeUM 38 ES LHGewinde (G)-1G 3/8 LHL (mm)15,5*SW (mm)19Gewicht15 g / Stk.
Schlauchtülle, EN14420-5 G 1-1/2"-38 (1-1/2")mm, Messing
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)Zubehör SchlauchklemmenSSA 52 / SSA 56 / SSA 60ErsatzdichtungenSTTW DR 112Temperaturbereich (°C)-40 bis +80Gewicht290 g / Stk.
Einschraubtülle NPT 1/4"-12mm Stecknip., Baureihe Edelstahl (NPT)
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe Edelstahl (NPT)RNPT 1/4"D (mm)12Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht18 g / Stk.
Gewindetülle G 1-1/2"-50 (2")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1-1/2"Schlauch Ø innen (mm)50 (2)SW (mm)60PN (bar)40Gewicht480 g / Stk.
Gewindetülle, drehbar R 1/2"-19 (3/4")mm, Messing, PN 24
Werkstoffe:Dichtung: FKMTemperaturbereich:-20°C bis +95°CWeitere Eigenschaften:WerkstoffMessingGewindeR 1/2"Schlauch Ø innen (mm)19 (3/4)SW (mm)24Gewicht95 g / Stk.

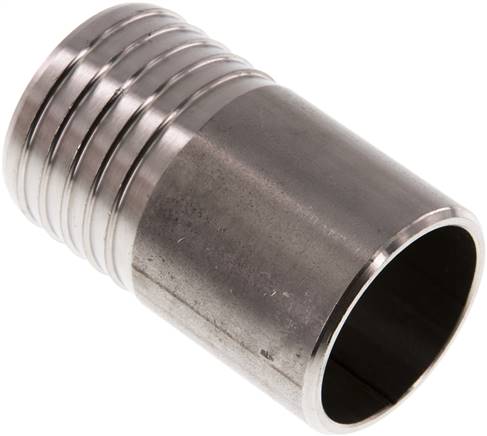

Schlauchtülle zum Anschweißen 42,4mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)42,4Schlauch Ø innen (mm)40L (mm)70Gewicht190 g / Stk.

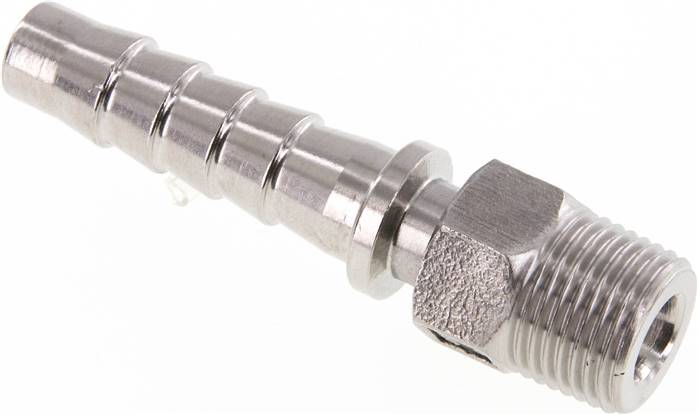

Gewindetülle, DIN EN 14423 R 1/2"-13x25mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:Werkstoff1.4301GewindeR 1/2"Schlauch Ø innen x außen (mm)13x25Klemmschalen MessingSSA 25 HD MSKlemmschalen 1.4401SSA 25 HD ESGewicht110 g / Stk.

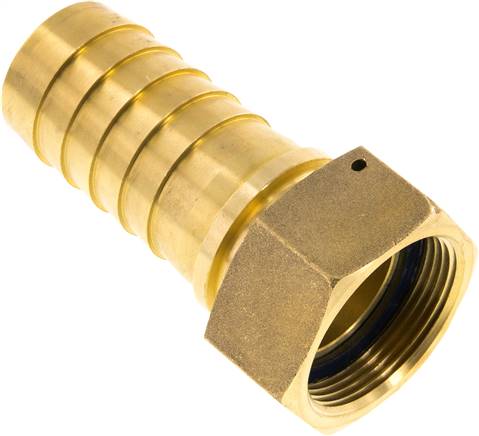

Schlauchtülle, DIN EN 14423 G 1-1/2"-38x54mm, Messing
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"Schlauch Ø innen x außen (mm)38x54Klemmschalen MessingSSA 54 HD MSKlemmschalen 1.4401SSA 54 HD ESErsatzdichtungenSTD DR 112Gewicht550 g / Stk.

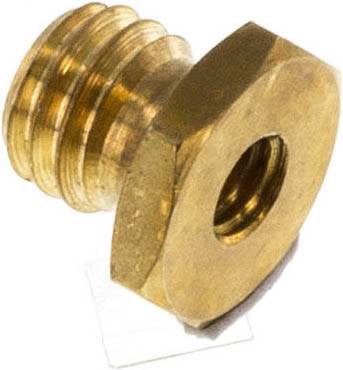

Reduziernippel M 5(AG)-M 3(IG), Messing
RN53MS Reduziernippel M 5(AG)-M 3(IG), MessingWeitere Eigenschaften:WerkstoffMessingGewinde außenM 5Gewinde innenM 3PN (bar)16L (mm)1,5SW (mm)7Gewicht0.8 g / Stk.
Doppelnippel G 3"-G 2", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3"Gewinde-1G 2"PN (bar)16SW (mm)89Gewicht550 g / Stk.

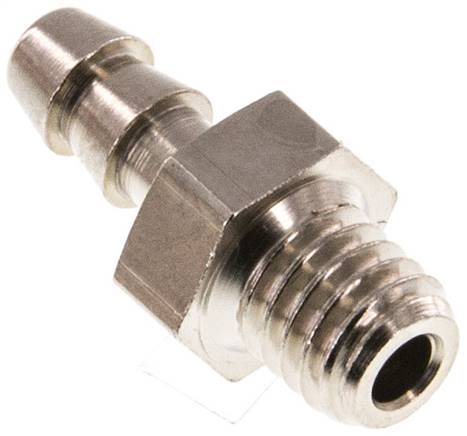

Gewindetülle M 5-3mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeM 5Schlauch Ø innen (mm)3SW (mm)7PN (bar)16Gewicht1.7 g / Stk.
Doppelnippel DN-NI-G1/2a x G1/2a DGKE041144
Vernickelt Mit zylindrischem Außengewinde Technische Daten Inhalt 1
Rundmuffe Rp 1-1/2"-Rp 3/4", 1.4408
MUR11234ES Rundmuffe Rp 1-1/2"-Rp 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/2"Gewinde-1Rp 3/4"PN (bar)16Gewicht210 g / Stk.
Schlauchtülle, m.Mutter(links) G 3/8" LH-6 (1/4")mm, 1.4571
ST386ESLH Schlauchtülle, m.Mutter(links) G 3/8" LH-6 (1/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8 LHSchlauch Ø innen (mm)6 (1/4)PN (bar)40SW (mm)19Gewicht31 g / Stk.

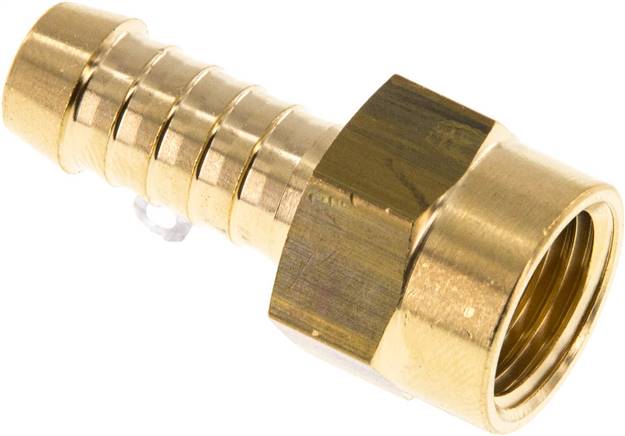

Aufschraub-Schlauchtülle M 14x1,5-9 (3/8")mm, Messing
ASTM149MS Aufschraub-Schlauchtülle M 14x1,5-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeM 14x1,5Schlauch Ø innen (mm)9 (3/8)SW (mm)17Gewicht23 g / Stk.

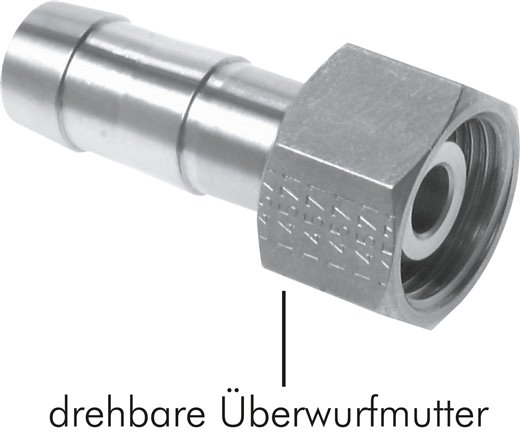

Schlauchtülle, mit Mutter G 3/8"-6 (1/4")mm, 1.4571
ST386ES Schlauchtülle, mit Mutter G 3/8"-6 (1/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Schlauch Ø innen (mm)6 (1/4)PN (bar)40SW (mm)19Gewicht30 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
