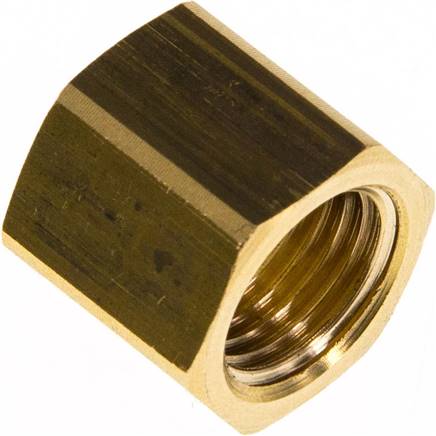

Überwurfmutter Messing, G 1/4", 4 / 6 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 1/4"für Schlauchtülle (mm)4 / 6L (mm)15,5SW (mm)17Gewicht18 g / Stk.

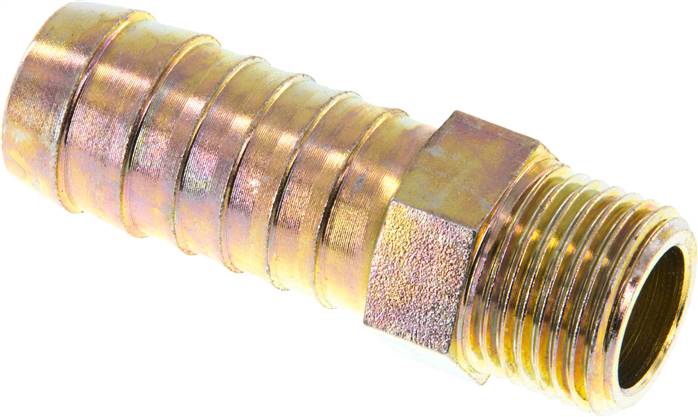

Gewindetülle G 1/2"-19 (3/4")mm, Stahl verzinkt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1/2"Schlauch Ø innen (mm)19 (3/4)SW (mm)22PN (bar)25Gewicht80 g / Stk.

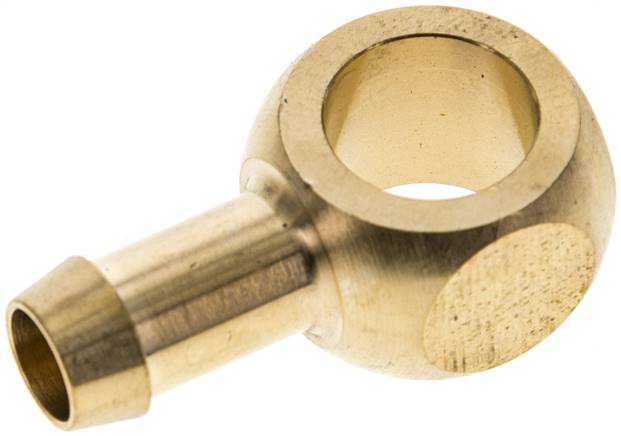

Ringstück für L-Gewindetülle G 1/4"-9 (3/8")mm, Messing
LG149MS Ringstück für L-Gewindetülle G 1/4"-9 (3/8")mm, MessingWeitere Eigenschaften:für HohlschraubeG 1/4"Schlauch Ø innen (mm)9 (3/8)H (mm)14,5Gewicht28 g / Stk.

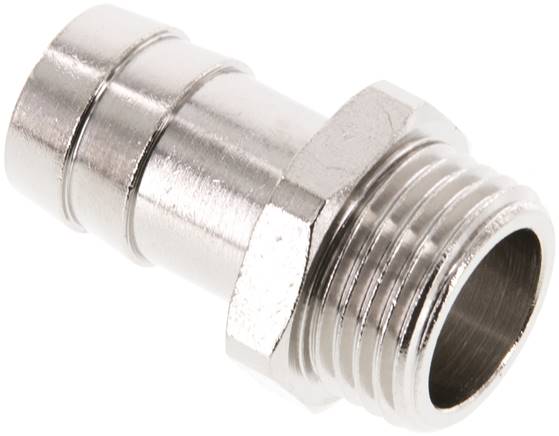

Gewindetülle G 1/2"-16 (5/8")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Schlauch Ø innen (mm)16 (5/8)SW (mm)24PN (bar)16Gewicht42 g / Stk.

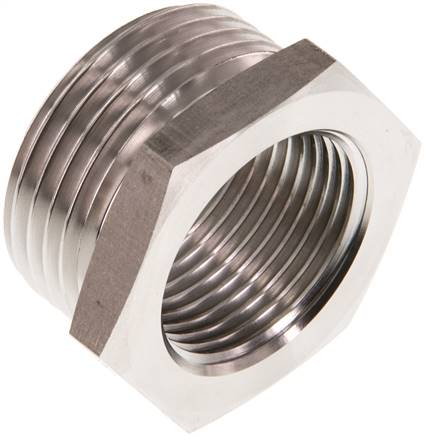

Reduziernippel G 1"(AG)-G 3/4"(IG), 1.4571
RN1034ES Reduziernippel G 1"(AG)-G 3/4"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1"Gewinde innenG 3/4"PN (bar)40L (mm)6SW (mm)36Gewicht60 g / Stk.

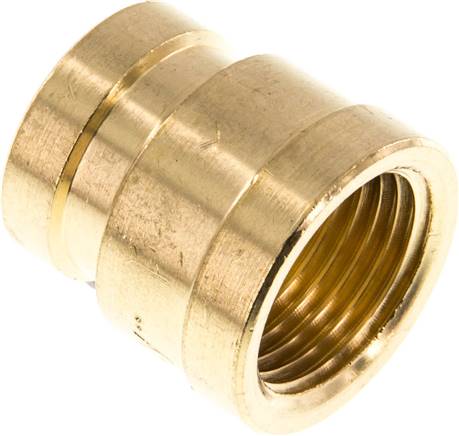

Rundmuffe G 1/2"-G 3/8", Messing
MUR1238MS Rundmuffe G 1/2"-G 3/8", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Gewinde-1G 3/8"PN (bar)16Gewicht43 g / Stk.

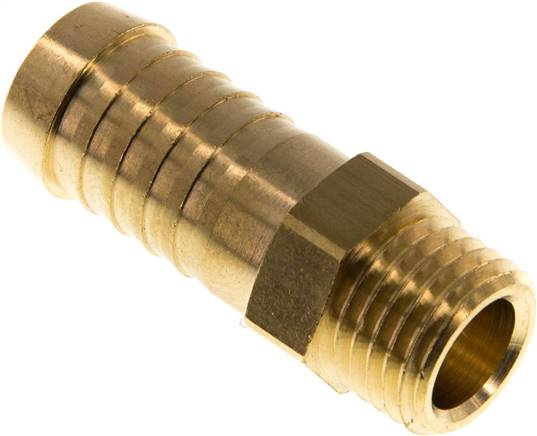

Gewindetülle M 14x1,5-13 (1/2")mm, Messing
GTM1413MS Gewindetülle M 14x1,5-13 (1/2")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeM 14x1,5Schlauch Ø innen (mm)13 (1/2)SW (mm)15Gewicht28 g / Stk.

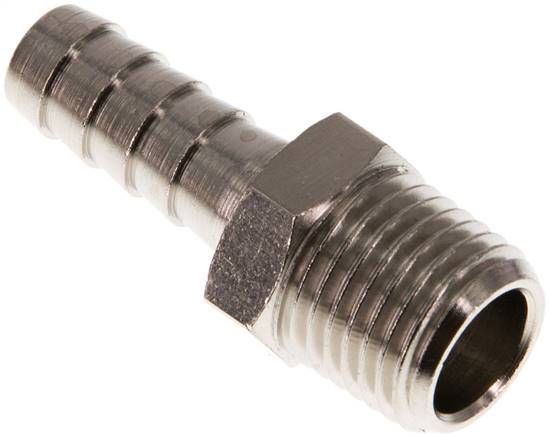

Gewindetülle R 1/4"-8 (5/16")mm, Messing vernickelt
GT148KMSV Gewindetülle R 1/4"-8 (5/16")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/4"Schlauch Ø innen (mm)8 (5/16)SW (mm)14PN (bar)16Gewicht15 g / Stk.

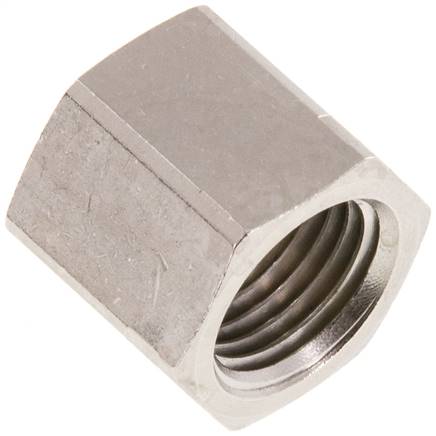

Überwurfmutter Messing vernickelt, G 1/4", 4 / 6 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde (G)G 1/4"für Schlauchtülle (mm)4 / 6L (mm)15,5SW (mm)17Gewicht18 g / Stk.

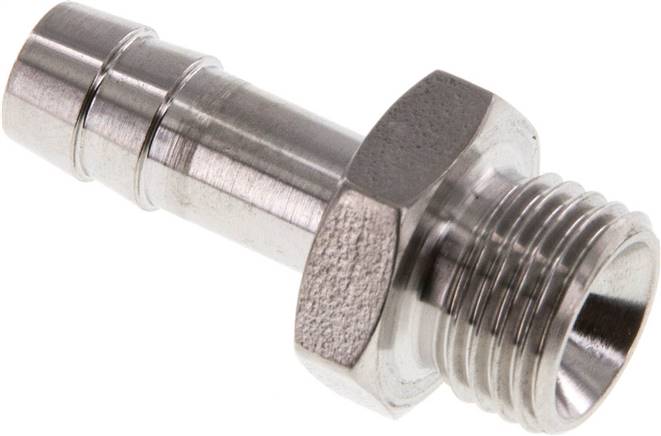

Gewindetülle G 1/4"-8 (5/16")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Schlauch Ø innen (mm)8 (5/16)SW (mm)17PN (bar)40Gewicht19 g / Stk.

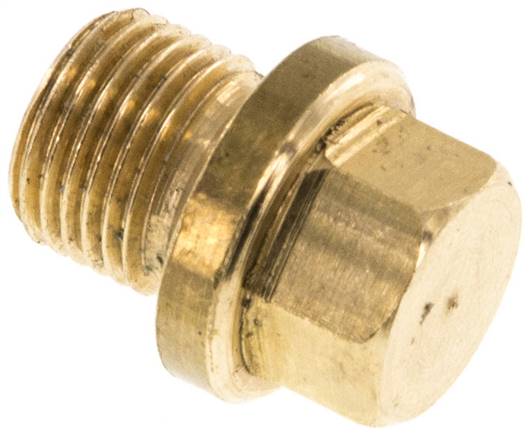

Verschlussstopfen Außenskt. G 1/8", Messing Typ VS 18 AB MS
VS18ABMS Verschlussstopfen Außenskt. G 1/8", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/8"PN (bar)16SW (mm)10Gewicht12 g / Stk.

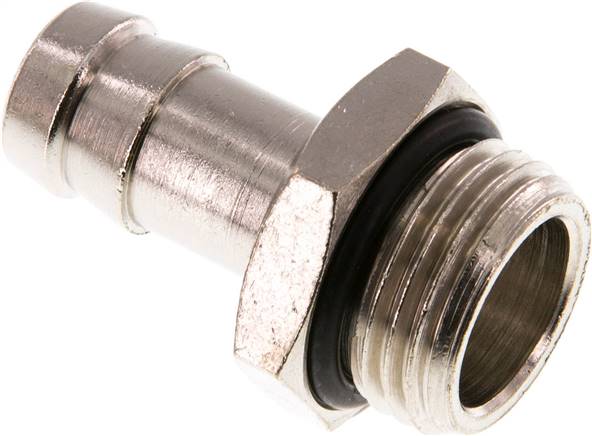

Gewindetülle mit O-Ring G 1/2"-13 (1/2")mm, Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CWeitere Eigenschaften:GewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)PN (bar)30SW (mm)25Gewicht42 g / Stk.

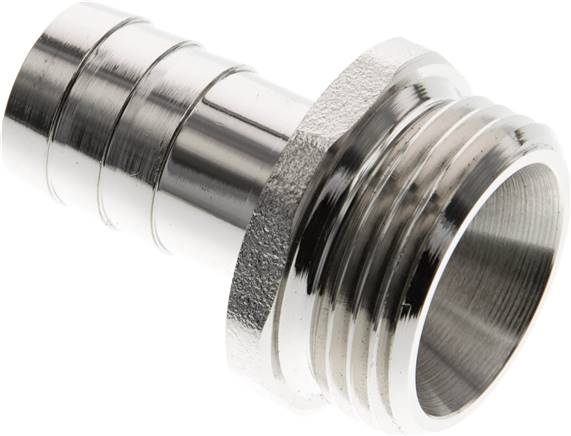

Gewindetülle G 1"-19 (3/4")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1"Schlauch Ø innen (mm)19 (3/4)SW (mm)36PN (bar)16Gewicht105 g / Stk.

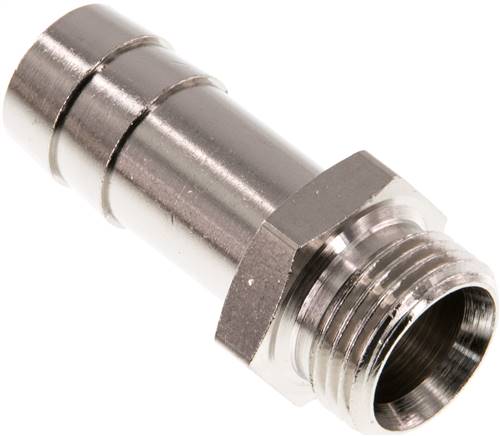

Gewindetülle G 3/8"-13 (1/2")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)19PN (bar)16Gewicht26 g / Stk.
Doppelnippel R 3/4"-R 3/4", Messing vernickelt
DN3434KMSV Doppelnippel R 3/4"-R 3/4", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 3/4"Gewinde-1R 3/4"PN (bar)16SW (mm)27Gewicht70 g / Stk.

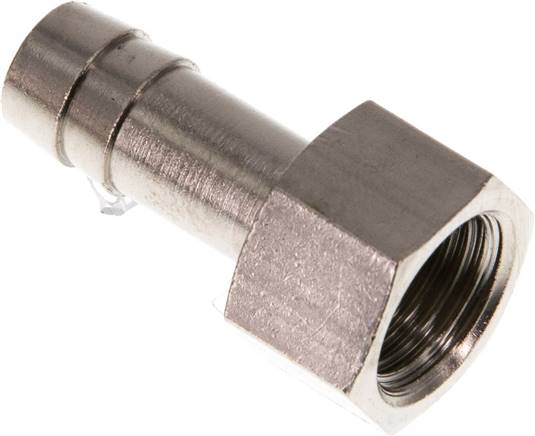

Aufschraub-Schlauchtülle G 1/4"-9 (3/8")mm, Messing vernickelt
AST149MSV Aufschraub-Schlauchtülle G 1/4"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)17PN (bar)16Gewicht18 g / Stk.
Gewindetülle R 1/4"-4mm, PA 6
GT144K Gewindetülle R 1/4"-4mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/4"Schlauch Ø innen (mm)4SW (mm)14PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht1.7 g / Stk.
Doppelnippel R 1/2"-R 3/8", 1.4408
DN1238KES Doppelnippel R 1/2"-R 3/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1/2"Gewinde-1R 3/8"PN (bar)16SW (mm)23Gewicht42 g / Stk.

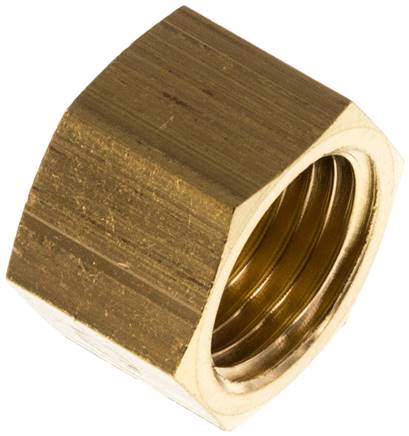

Verschlusskappe G 1/4", Messing
VK14MS Verschlusskappe G 1/4", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"PN (bar)16Gewicht11 g / Stk.

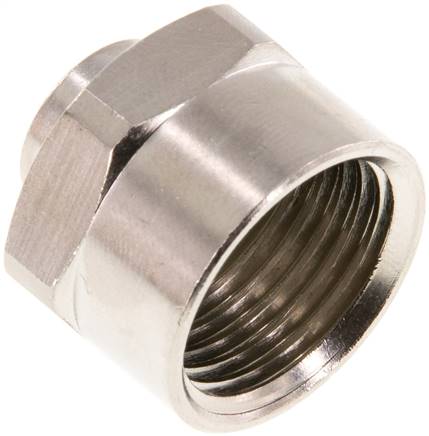

Muffe G 1/2"-G 1/8", Messing vernickelt
MU1218MSV Muffe G 1/2"-G 1/8", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Gewinde-1G 1/8"PN (bar)16SW (mm)24L (mm)22Gewicht28 g / Stk.
Doppelnippel trennbar R 1/8"-R 1/8", Messing
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Weitere Eigenschaften:WerkstoffMessingGewindeR 1/8"Gewinde-1R 1/8"PN (bar)16Gewicht18 g / Stk.

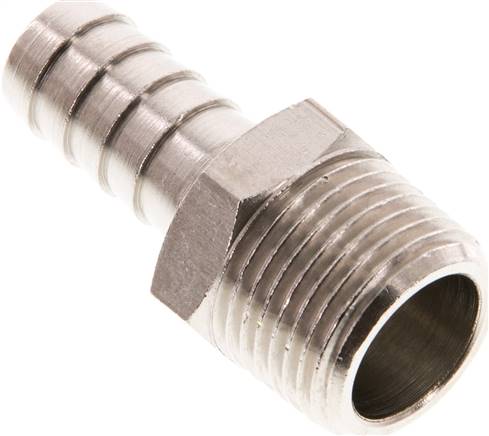

Gewindetülle R 3/8"-10mm, Messing vernickelt
GT3810KMSV Gewindetülle R 3/8"-10mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 3/8"Schlauch Ø innen (mm)10SW (mm)17PN (bar)16Gewicht21 g / Stk.

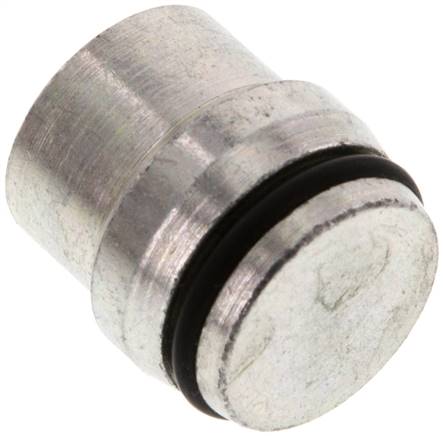

Verschlussstopfen ohne Mutter 18 L, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (leicht)18 Lpassende Überwurfmutter (leicht)M 18 LBetriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht48 g / Stk.

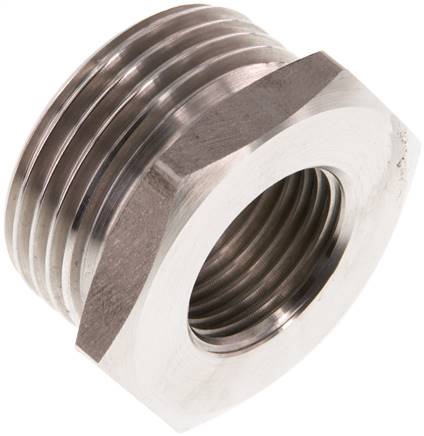

Reduziernippel G 1"(AG)-G 1/2"(IG), 1.4571
RN1012ES Reduziernippel G 1"(AG)-G 1/2"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1"Gewinde innenG 1/2"PN (bar)40L (mm)6SW (mm)36Gewicht90 g / Stk.
