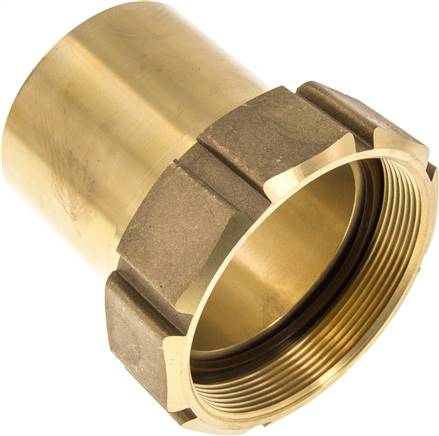

Schlauchtülle, EN14420-5 G 3"-75 (3")mm, Messing
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 3"Schlauch Ø innen (mm)75 (3)Zubehör SchlauchklemmenSSA 93 / SSA 97ErsatzdichtungenSTTW DR 30Temperaturbereich (°C)-40 bis +80Gewicht950 g / Stk.
Verschraubung kon. dichtend Rp 1/8" (IG),1.4408
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1/8"PN (bar)16Gewicht65 g / Stk.

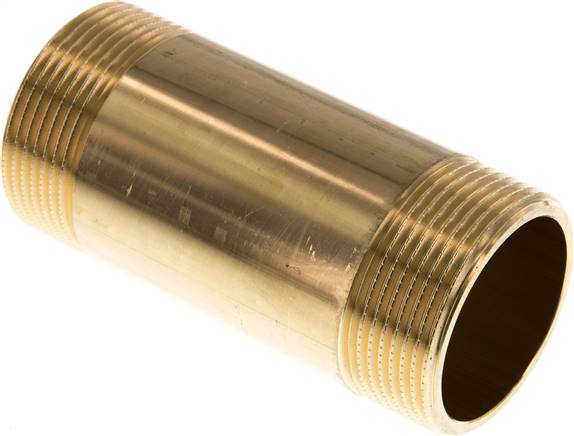

Rohrdoppelnippel G 1-1/2"-100mm, Messing
RONI112/100MS Rohrdoppelnippel G 1-1/2"-100mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"L (mm)100Betriebsdruck (bar)16Gewicht410 g / Stk.
Doppelnippel G 1/4"-M 5, 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Gewinde-1M 5PN (bar)40SW (mm)17Gewicht14 g / Stk.
Rohrdoppelnippel G 1-1/2"-80mm, Messing
RONI112/80MS Rohrdoppelnippel G 1-1/2"-80mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"L (mm)80Betriebsdruck (bar)16Gewicht320 g / Stk.

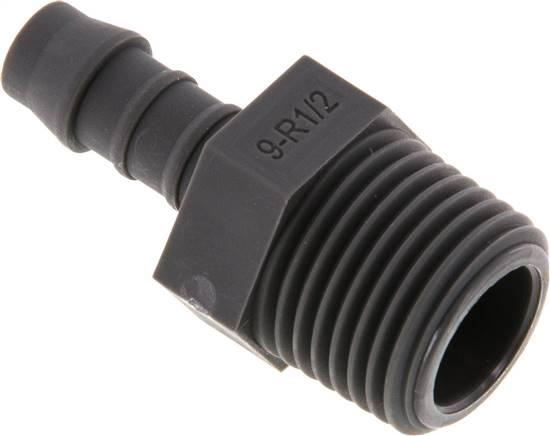

Gewindetülle R 1/2"-9 (3/8")mm, PA 6
GT129K Gewindetülle R 1/2"-9 (3/8")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/2"Schlauch Ø innen (mm)9 (3/8)SW (mm)22PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht7 g / Stk.
Verschraubung flach dichtend Rp/R 1" (IG/AG), Edelstahl
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1"Gewinde außenR 1"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht330 g / Stk.

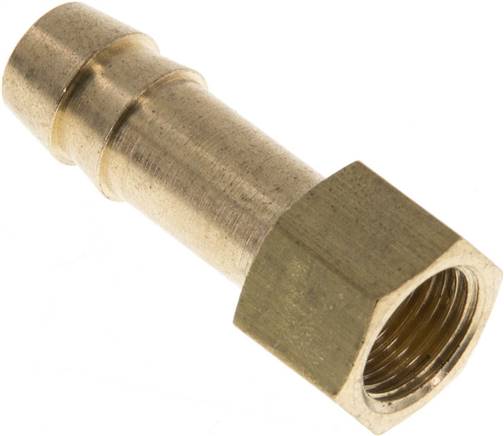

Aufschraub-Schlauchtülle G 1/8"-8 (5/16")mm, Messing
AST188MS Aufschraub-Schlauchtülle G 1/8"-8 (5/16")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)12PN (bar)16Gewicht9.7 g / Stk.
Doppelnippel G 2-1/2"-G 2", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 2-1/2"Gewinde-1G 2"PN (bar)16SW (mm)77Gewicht470 g / Stk.
Schlauchtülle, m.Mutter(links) G 1/2" LH-9 (3/8")mm, Messing
ST129MSLH Schlauchtülle, m.Mutter(links) G 1/2" LH-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2 LHSchlauch Ø innen (mm)9 (3/8)PN (bar)16SW (mm)24Gewicht50 g / Stk.
Doppelnippel G 3"-G 3", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3"Gewinde-1G 3"PN (bar)16SW (mm)89Gewicht600 g / Stk.

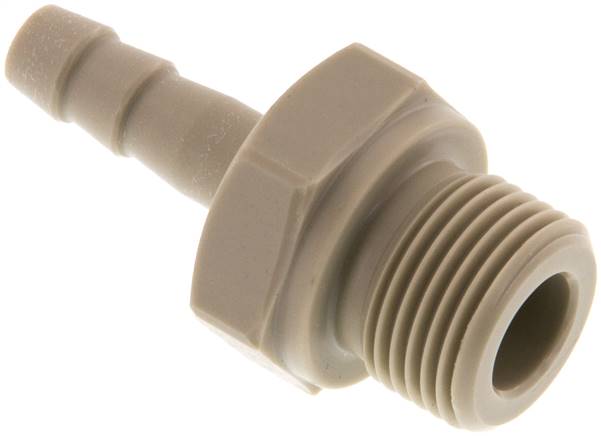

Gewindetülle G 3/8"-6 (1/4")mm, Polypropylen
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 3/8"Schlauch Ø innen (mm)6 (1/4)SW (mm)22PN (bar)10Gewicht5.1 g / Stk.

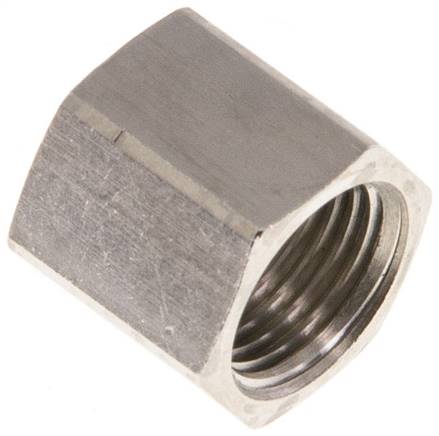

Überwurfmutter Messing vernickelt, G 1/8", 4 / 6 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde (G)G 1/8"für Schlauchtülle (mm)4 / 6L (mm)11SW (mm)12Gewicht5.7 g / Stk.

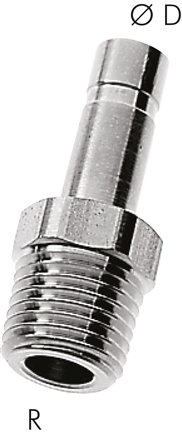

Einschraubtülle R 1/4"-10mm Stecknip., Baureihe Edelstahl
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 1/4"D (mm)10Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht17 g / Stk.

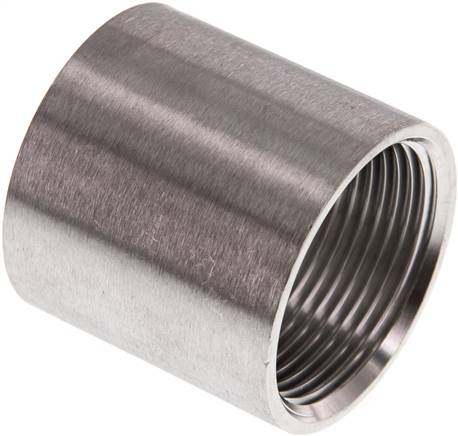

Rundmuffe Rp 1-1/4"-Rp 1-1/4", 1.4408
MUR114ES Rundmuffe Rp 1-1/4"-Rp 1-1/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/4"Gewinde-1Rp 1-1/4"PN (bar)16Gewicht175 g / Stk.

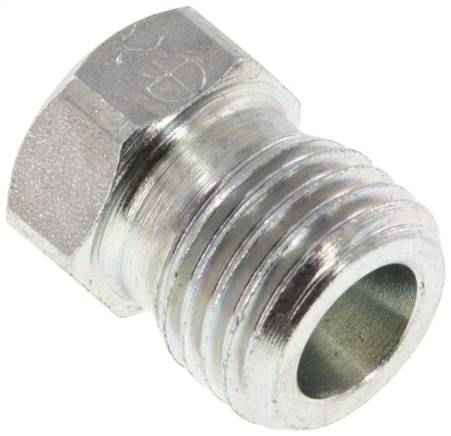

Verschlussverschraubung für Rohre 6 S (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen6 S (M14x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht17 g / Stk.

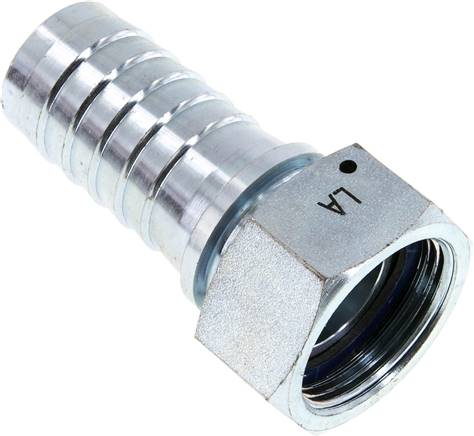

Schlauchtülle, DIN EN 14423 G 1-1/4"-32x48mm, Stahl verzinkt
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/4"Schlauch Ø innen x außen (mm)32x48Klemmschalen MessingSSA 48 HD MSKlemmschalen 1.4401SSA 48 HD ESErsatzdichtungenSTD DR 114Gewicht390 g / Stk.
Schlauchtülle, m.Mutter(links) G 1/2" LH-13 (1/2")mm, Messing
ST1213MSLH Schlauchtülle, m.Mutter(links) G 1/2" LH-13 (1/2")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2 LHSchlauch Ø innen (mm)13 (1/2)PN (bar)16SW (mm)24Gewicht55 g / Stk.

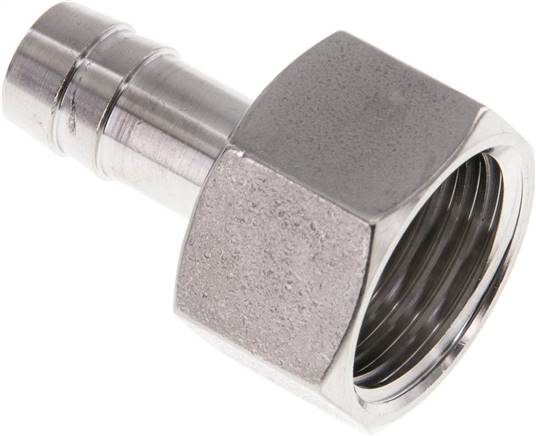

Aufschraub-Schlauchtülle G 1/2"-10mm, 1.4571
AST1210ES Aufschraub-Schlauchtülle G 1/2"-10mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)10SW (mm)24PN (bar)40Gewicht35 g / Stk.

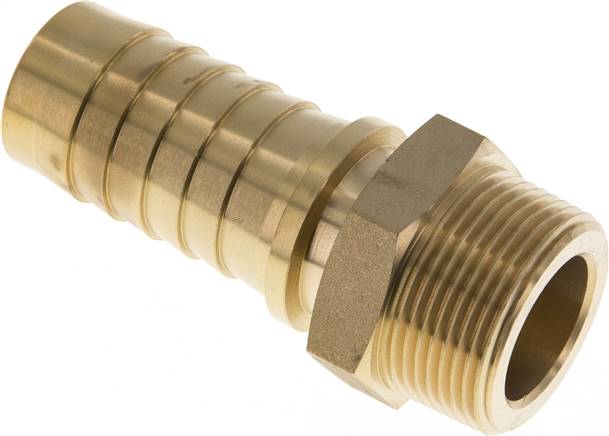

Gewindetülle, DIN EN 14423 R 1-1/4"-32x48mm, Messing
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:WerkstoffMessingGewindeR 1-1/4"Schlauch Ø innen x außen (mm)32x48Klemmschalen MessingSSA 48 HD MSKlemmschalen 1.4401SSA 48 HD ESGewicht420 g / Stk.

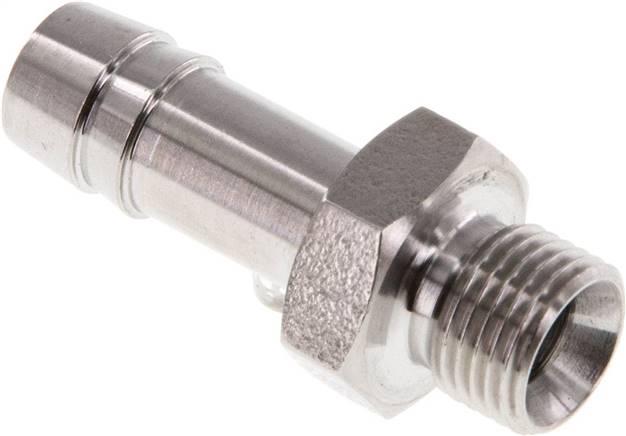

Gewindetülle G 1/8"-8 (5/16")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)14PN (bar)40Gewicht12 g / Stk.
Schlauchtülle zum Anschweißen 60,3mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)60,3Schlauch Ø innen (mm)60L (mm)100Gewicht450 g / Stk.
Gewindetülle G 1/2"-19 (3/4")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)19 (3/4)SW (mm)24PN (bar)40Gewicht80 g / Stk.
Doppelnippel R 1-1/4"-R 1-1/4", 1.4408
DN114114KES Doppelnippel R 1-1/4"-R 1-1/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1-1/4"Gewinde-1R 1-1/4"PN (bar)16SW (mm)45Gewicht180 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
