Gewindetülle R 3/8"-13 (1/2")mm, PA 6
GT3813K Gewindetülle R 3/8"-13 (1/2")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)17PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht4.8 g / Stk.
Verschlussstopfen Außenskt. G 3/4", V4A
VS34ABES Verschlussstopfen Außenskt. G 3/4", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 3/4"PN (bar)40SW (mm)24Gewicht125 g / Stk.
Verschlussstopfen Außenskt. R 3/8", 1.4408
VS38AKES Verschlussstopfen Außenskt. R 3/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/8"PN (bar)16Gewicht22 g / Stk.
Doppelnippel G 1-1/2"-G 1", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1-1/2"Gewinde-1G 1"PN (bar)16SW (mm)50Gewicht160 g / Stk.
Verschraubung flach dichtend Rp/R 1-1/2" (IG/AG), Edelstahl
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1-1/2"Gewinde außenR 1-1/2"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht550 g / Stk.
2/3-Schlauchtülle, mit Mutter G 1-1/4"-25 (1")mm, gerade
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 1-1/4"Schlauch Ø innen (mm)25 (1)AusführunggeradeErsatzdichtungen (NBR)ST 114-25 DIGewicht115 g / Stk.
Verschlussverschraubung für Rohre 15 L (M22x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht39 g / Stk.
Doppelnippel R 1"-R 3/4", 1.4408
DN1034KES Doppelnippel R 1"-R 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1"Gewinde-1R 3/4"PN (bar)16SW (mm)36Gewicht100 g / Stk.
Schlauchtülle, mit Mutter G 1/2"-13 (1/2")mm, 1.4571
ST1213ES Schlauchtülle, mit Mutter G 1/2"-13 (1/2")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)PN (bar)40SW (mm)24Gewicht55 g / Stk.
Verschlussverschraubung für Rohre 22 L (M30x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen22 L (M30x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht80 g / Stk.
Gewindetülle G 1/2"-9 (3/8")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)9 (3/8)SW (mm)24PN (bar)40Gewicht42 g / Stk.

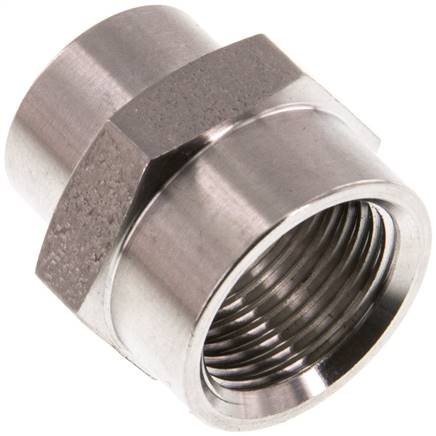

Muffe G 3/8"-G 1/4", 1.4571
MU3814ES Muffe G 3/8"-G 1/4", 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Gewinde-1G 1/4"PN (bar)40SW (mm)22L (mm)23Gewicht27 g / Stk.
Doppelnippel G 3/4"-G 3/8", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/4"Gewinde-1G 3/8"PN (bar)40SW (mm)32Gewicht100 g / Stk.
Aufschraub-Schlauchtülle,Sicherungsbund G 1-1/4"-25 (1")mm
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/4"Schlauch Ø innen (mm)25 (1)Sicherungsbund Ø (mm)36DN (mm)20Gewicht330 g / Stk.
Rohrdoppelnippel G 3/4"-40mm, Messing
RONI34/40MS Rohrdoppelnippel G 3/4"-40mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"L (mm)40Betriebsdruck (bar)16Gewicht80 g / Stk.
Doppelnippel G 2-1/2"-G 2-1/2", Messing/Rotguss
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 2-1/2"Gewinde-1G 2-1/2"PN (bar)16SW (mm)77Gewicht480 g / Stk.

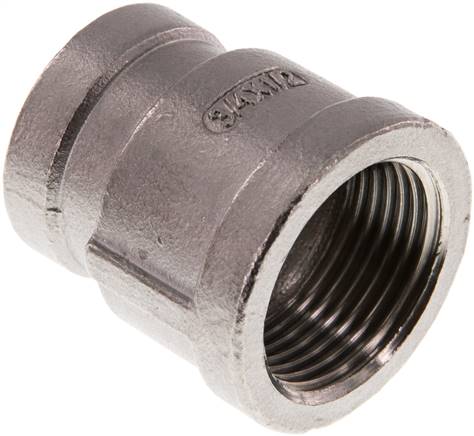

Rundmuffe Rp 3/4"-Rp 1/2", 1.4408
MUR3412ES Rundmuffe Rp 3/4"-Rp 1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 3/4"Gewinde-1Rp 1/2"PN (bar)16Gewicht80 g / Stk.

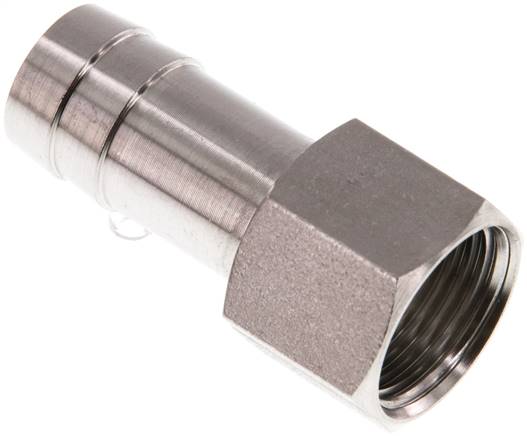

Aufschraub-Schlauchtülle G 3/8"-13 (1/2")mm, 1.4571
AST3813ES Aufschraub-Schlauchtülle G 3/8"-13 (1/2")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)19PN (bar)40Gewicht24 g / Stk.

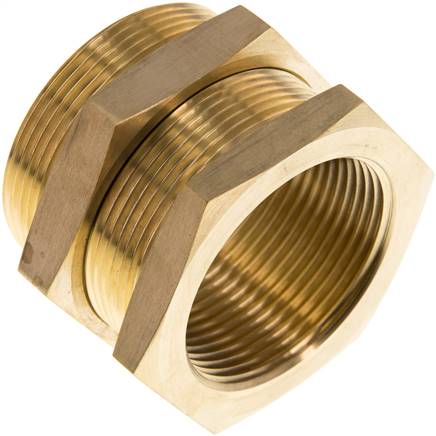

Schottverschraubung G 1-1/2"-M 54x2, Messing
SV112MS Schottverschraubung G 1-1/2"-M 54x2, MessingWeitere Eigenschaften:WerkstoffMessingGewinde innenG 1-1/2"Gewinde außenM 54x2Schottgewinde AM 54x2Emax (mm)29PN (bar)16Gewicht310 g / Stk.
Doppelnippel G 1-1/4"-G 1-1/4", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1-1/4"Gewinde-1G 1-1/4"PN (bar)16SW (mm)42Gewicht135 g / Stk.

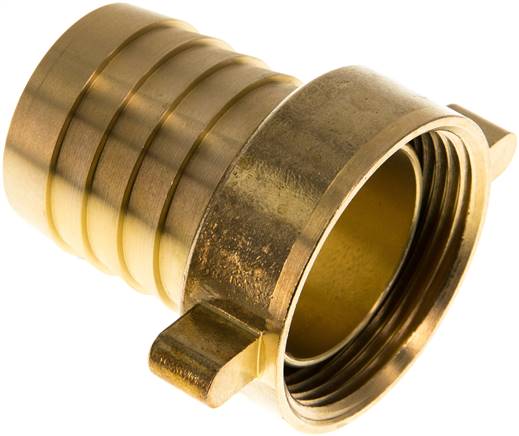

2/3-Schlauchtülle, mit Mutter G 1-1/2"-38 (1-1/2")mm, gerade
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)AusführunggeradeErsatzdichtungen (NBR)ST 112 DIGewicht220 g / Stk.

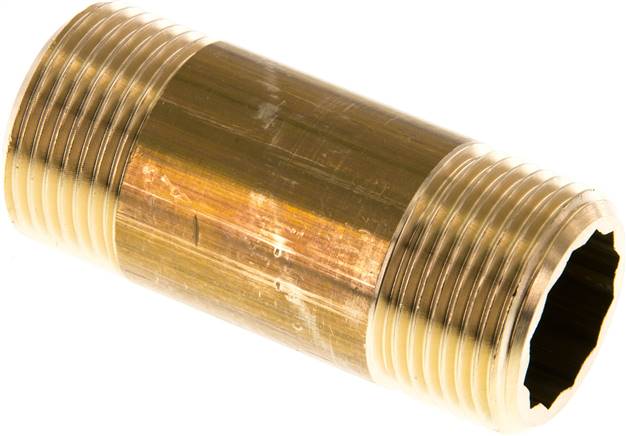

Rohrdoppelnippel G 3/4"-60mm, Messing
RONI34/60MS Rohrdoppelnippel G 3/4"-60mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"L (mm)60Betriebsdruck (bar)16Gewicht125 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
