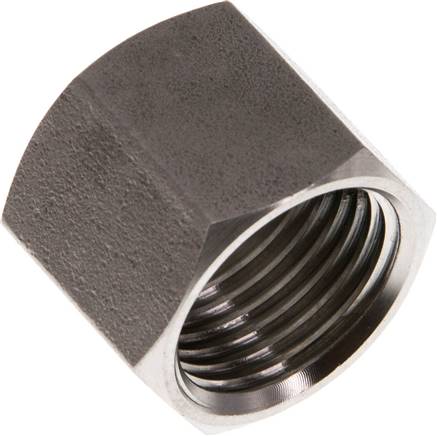

Überwurfmutter 1.4571, G 1/2", 6 / 9 / 13 mm, Edelstahl
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:Werkstoff1.4571Gewinde (G)G 1/2"für Schlauchtülle (mm)6 / 9 / 13L (mm)20SW (mm)24Gewicht32 g / Stk.

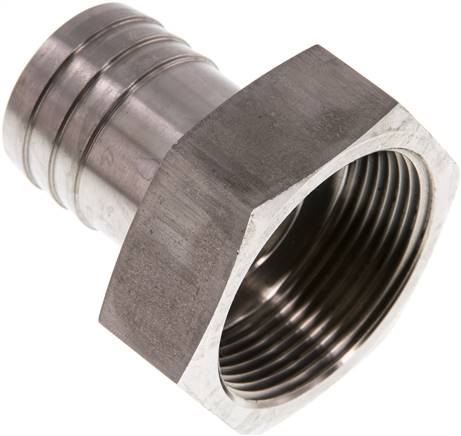

Aufschraub-Schlauchtülle G 1-1/2"-32 (1-1/4")mm, 1.4571
AST11232ES Aufschraub-Schlauchtülle G 1-1/2"-32 (1-1/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1-1/2"Schlauch Ø innen (mm)32 (1-1/4)SW (mm)55PN (bar)40Gewicht260 g / Stk.
Doppelnippel G 2"-G 1-1/2", Messing/Rotguss
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 2"Gewinde-1G 1-1/2"PN (bar)16SW (mm)60Gewicht260 g / Stk.
Verschlussschraube, R 2, Innensechskant, ohne Bund, MS vern. (Neue Ausführung) MSN290ROB2
Schlauchtülle, DIN EN 14423 G 3/4"-19x33mm, Messing
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffMessingGewindeG 3/4"Schlauch Ø innen x außen (mm)19x33Klemmschalen MessingSSA 33 HD MSKlemmschalen 1.4401SSA 33 HD ESErsatzdichtungenSTD DR 34Gewicht190 g / Stk.

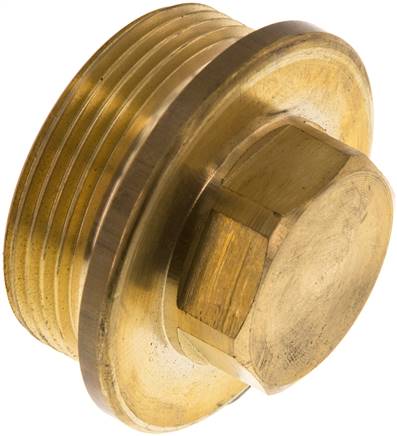

Verschlussstopfen Außenskt. G 1-1/2", Messing
VS112ABMS Verschlussstopfen Außenskt. G 1-1/2", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"PN (bar)16SW (mm)30Gewicht400 g / Stk.

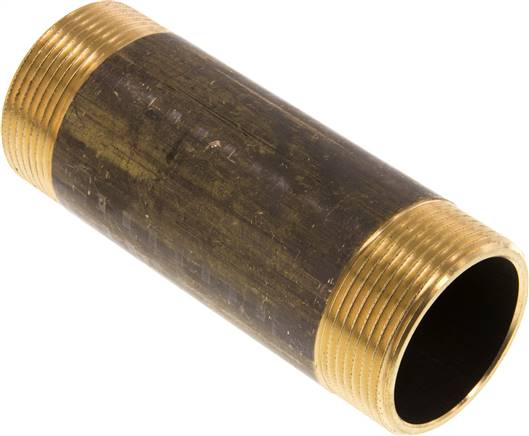

Rohrdoppelnippel G 1-1/2"-120mm, Messing
RONI112/120MS Rohrdoppelnippel G 1-1/2"-120mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"L (mm)120Betriebsdruck (bar)16Gewicht500 g / Stk.

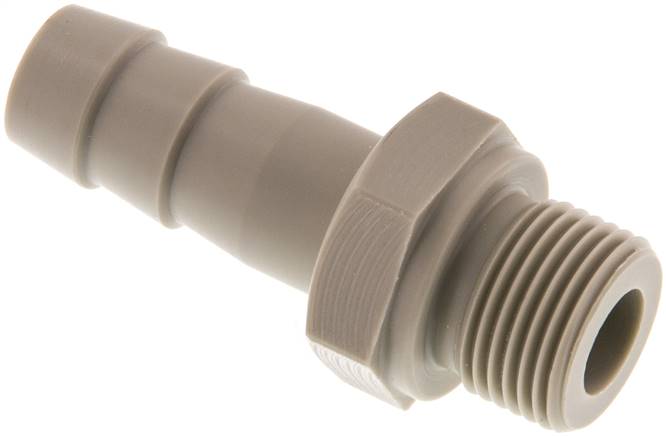

Gewindetülle G 3/8"-12mm, Polypropylen
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 3/8"Schlauch Ø innen (mm)12SW (mm)22PN (bar)10Gewicht6.4 g / Stk.

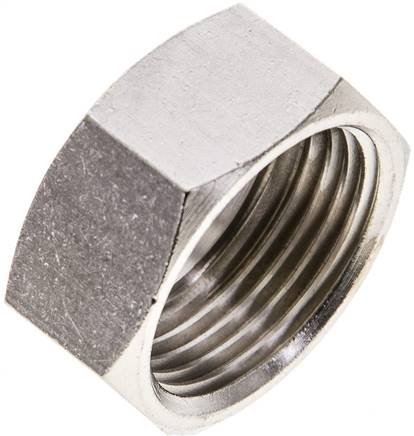

Überwurfmutter Messing vernickelt, G 3/4", 19 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde (G)G 3/4"für Schlauchtülle (mm)19L (mm)13,5SW (mm)30Gewicht33 g / Stk.

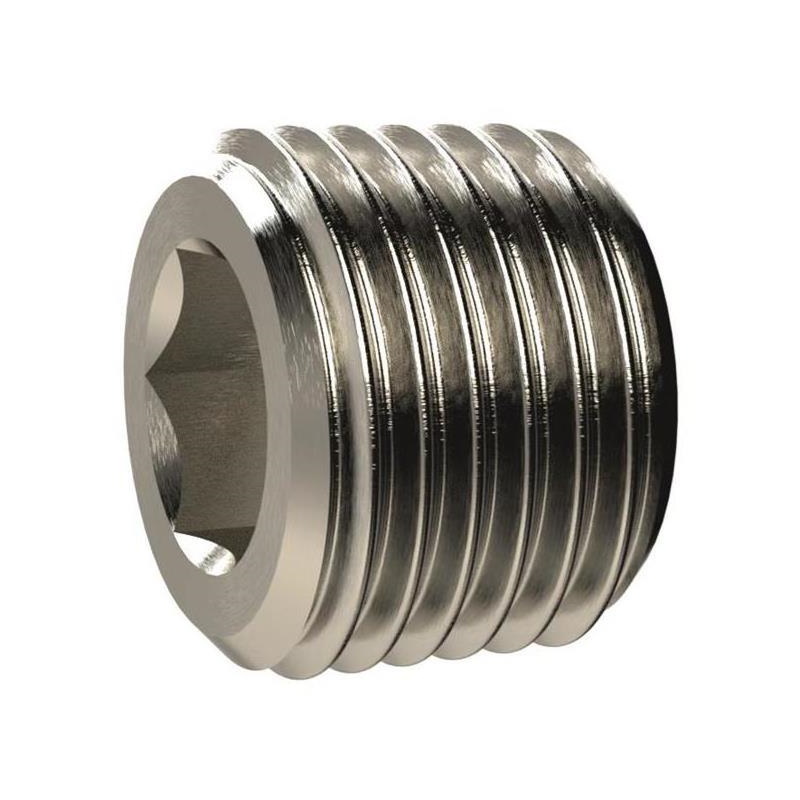

Verschlussschraube, R 1 1/2, Innensechskant, ohne Bund, MS vern. (Neue Ausführung) MSN290ROB112

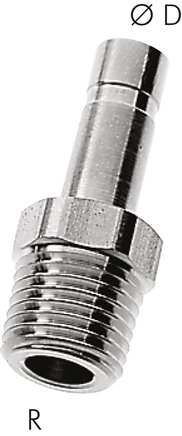

Einschraubtülle R 1/4"-8mm Stecknip., Baureihe Edelstahl
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 1/4"D (mm)8Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht16 g / Stk.

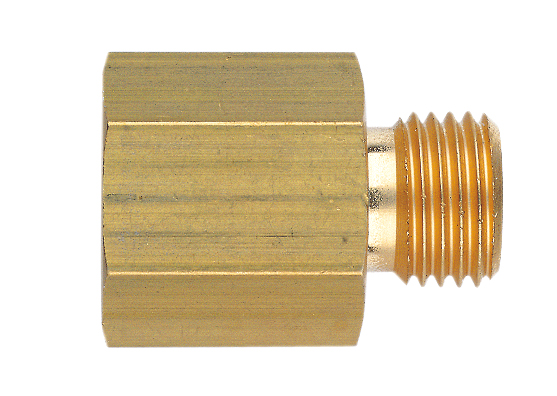

Reduziernippel RDN-G3/8a x G3/8i DGKE770085
Mit Außen- und Innengewinde Messing Technische Daten Inhalt 1

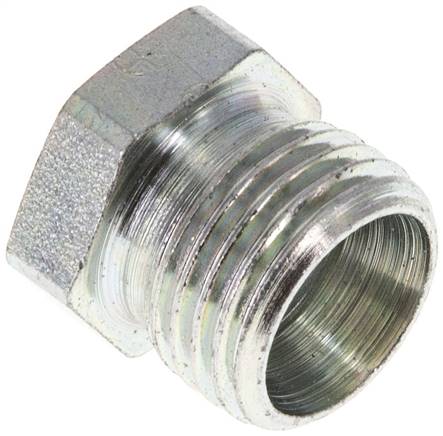

Verschlussverschraubung für Rohre 10 L (M16x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen10 L (M16x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht17 g / Stk.

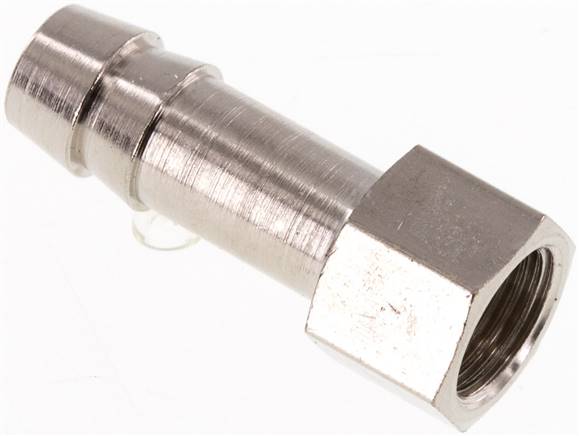

Aufschraub-Schlauchtülle G 1/8"-8 (5/16")mm, Messing vernickelt
AST188MSV Aufschraub-Schlauchtülle G 1/8"-8 (5/16")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)12PN (bar)16Gewicht9.5 g / Stk.

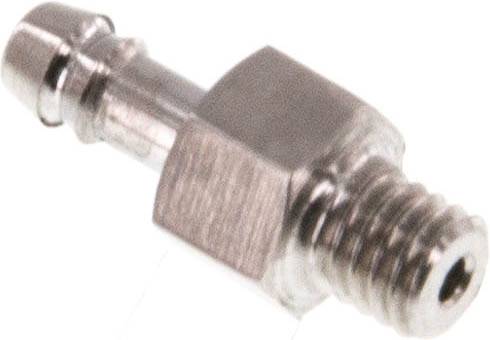

Gewindetülle M 3-2mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeM 3Schlauch Ø innen (mm)2SW (mm)4,5PN (bar)40Gewicht0.7 g / Stk.

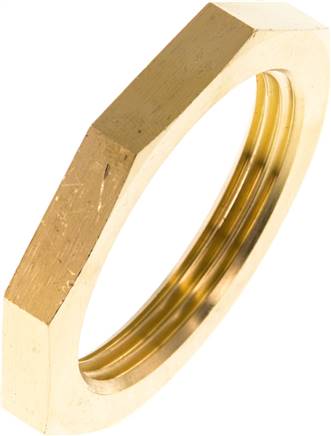

Gegenmutter G 1-1/2", Messing
Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"SW (mm)60Gewicht125 g / Stk.

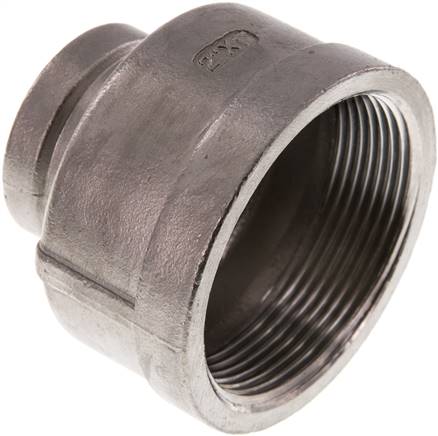

Rundmuffe Rp 2"-Rp 1", 1.4408
MUR2010ES Rundmuffe Rp 2"-Rp 1", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 2"Gewinde-1Rp 1"PN (bar)16Gewicht350 g / Stk.

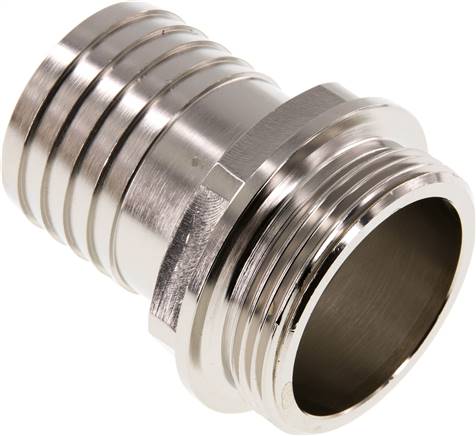

Gewindetülle G 1-1/2"-38 (1-1/2")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)SW (mm)48PN (bar)16Gewicht220 g / Stk.

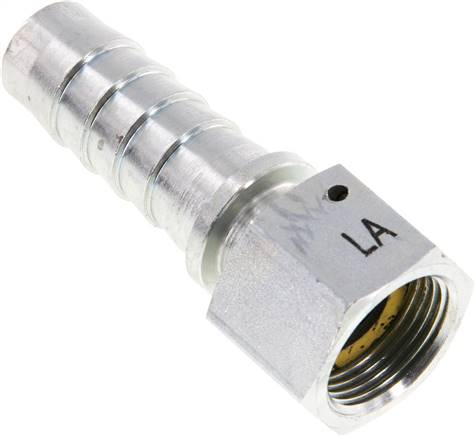

Schlauchtülle, DIN EN 14423 G 3/4"-19x33mm, Stahl verzinkt
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffStahl verzinktGewindeG 3/4"Schlauch Ø innen x außen (mm)19x33Klemmschalen MessingSSA 33 HD MSKlemmschalen 1.4401SSA 33 HD ESErsatzdichtungenSTD DR 34Gewicht175 g / Stk.
Gewindetülle, drehbar R 1/4"-6 (1/4")mm, Messing, PN 12
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:-20°C bis +80°CWeitere Eigenschaften:GewindeR 1/4"Schlauch Ø innen (mm)6 (1/4)SW (mm)17Gewicht32 g / Stk.
Gewindetülle G 3/8"-4mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Schlauch Ø innen (mm)4SW (mm)19PN (bar)40Gewicht22 g / Stk.
Gewindetülle G 1-1/2"-38 (1-1/2")mm, Polypropylen
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)SW (mm)50PN (bar)10Gewicht60 g / Stk.
Einschraubtülle R 1/4"-6mm Stecknip., Baureihe Edelstahl
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 1/4"D (mm)6Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht15 g / Stk.
Gewindetülle G 3/4"-25 (1")mm, PVC-U
Fitting aus PVC-U (EN 1452-3)Werkstoffe:PVC-UTemperaturbereich:0°C bis +60°CBetriebsdruck:max. 16 barEigenschaften:abriebfest, ungiftig, korrosionsfrei, ideal für über- und unterirdische InstallationenMedien:Wasser, viele anorganische Chemikalien, viele Säure-, Alkali- und Salzlösungen. Nicht resistent gegen aromatische und chlorierte Kohlenwasserstoffe. Nie für Druckluft oder andere Gase unter Druck einsetzen!Achtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:GewindeG 3/4"Schlauch Ø innen (mm)25 (1)Baulänge (mm)76Gewicht31 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
