Gewindetülle ohne Bund R 1-1/4"-40mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 1-1/4"Schlauch Ø innen (mm)40L (mm)70Gewicht160 g / Stk.
Schlauchtülle, mit Mutter G 3/8"-9 (3/8")mm, Messing vernickelt
ST389MSV Schlauchtülle, mit Mutter G 3/8"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Schlauch Ø innen (mm)9 (3/8)PN (bar)16SW (mm)19Gewicht31 g / Stk.
Rohrdoppelnippel G 2"-120mm, Messing
RONI20/120MS Rohrdoppelnippel G 2"-120mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 2"L (mm)120Betriebsdruck (bar)16Gewicht700 g / Stk.
Aufschraub-Schlauchtülle G 2"-38 (1-1/2")mm, 1.4571
AST2038ES Aufschraub-Schlauchtülle G 2"-38 (1-1/2")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 2"Schlauch Ø innen (mm)38 (1-1/2)SW (mm)65PN (bar)40Gewicht460 g / Stk.
Gewindetülle G 3/4"-16 (5/8")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/4"Schlauch Ø innen (mm)16 (5/8)SW (mm)30PN (bar)16Gewicht85 g / Stk.
T-Gewindetülle R 1/8"-6 (1/4")mm, PA 6
Temperaturbereich:0°C bis +90°CWeitere Eigenschaften:WerkstoffPA 6GewindeR 1/8"Schlauch Ø innen (mm)6 (1/4)Gewicht2.6 g / Stk.
Verschraubung flach dichtend Rp 1/4" (IG),1.4408
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1/4"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht70 g / Stk.
Aufschraub-Schlauchtülle G 1/2"-6 (1/4")mm, 1.4571
AST126ES Aufschraub-Schlauchtülle G 1/2"-6 (1/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)6 (1/4)SW (mm)24PN (bar)40Gewicht30 g / Stk.
Schlauchtülle, mit Mutter G 1/8"-4mm, Messing vernickelt
ST184MSV Schlauchtülle, mit Mutter G 1/8"-4mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Schlauch Ø innen (mm)4PN (bar)16SW (mm)12Gewicht9.7 g / Stk.
Schlauchtülle, EN14420-5 G 1"-25 (1")mm, Messing
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 1"Schlauch Ø innen (mm)25 (1)Zubehör SchlauchklemmenSSA 39 / SSA 43ErsatzdichtungenSTTW DR 10Temperaturbereich (°C)-40 bis +80Gewicht120 g / Stk.
Schlauchtülle, DIN EN 14423 G 2"-50x68mm, Messing
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffMessingGewindeG 2"Schlauch Ø innen x außen (mm)50x68Klemmschalen MessingSSA 68 HD MSKlemmschalen 1.4401SSA 68 HD ESErsatzdichtungenSTD DR 20Gewicht900 g / Stk.
T-Gewindetülle R 3/8"-10mm, PA 6
Temperaturbereich:0°C bis +90°CWeitere Eigenschaften:WerkstoffPA 6GewindeR 3/8"Schlauch Ø innen (mm)10Gewicht9.1 g / Stk.
Rundmuffe Rp 2"-Rp 1-1/2", 1.4408
MUR20112ES Rundmuffe Rp 2"-Rp 1-1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 2"Gewinde-1Rp 1-1/2"PN (bar)16Gewicht370 g / Stk.
Schlauchtülle, EN14420-5 G 3/4"-19 (3/4")mm, Messing
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 3/4"Schlauch Ø innen (mm)19 (3/4)Zubehör SchlauchklemmenSSA 33ErsatzdichtungenSTTW DR 34Temperaturbereich (°C)-40 bis +80Gewicht90 g / Stk.
Ringstück für L-Gewindetülle G 3/8"-9 (3/8")mm, Messing
LG389MS Ringstück für L-Gewindetülle G 3/8"-9 (3/8")mm, MessingWeitere Eigenschaften:für HohlschraubeG 3/8"Schlauch Ø innen (mm)9 (3/8)H (mm)14,5Gewicht28 g / Stk.
Verschraubung flach dichtend Rp 2" (IG),1.4408
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408GewindeRp 2"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht750 g / Stk.
Schlauchtülle, mit Mutter G 3/8"-6 (1/4")mm, Messing vernickelt
ST386MSV Schlauchtülle, mit Mutter G 3/8"-6 (1/4")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Schlauch Ø innen (mm)6 (1/4)PN (bar)16SW (mm)19Gewicht31 g / Stk.
Tülle Messing vernickelt, G 1/4"-9 (3/8")mm, ohne Mutter
Achtung!•Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen. •Viele vernickelte Gewindetüllen oder Doppelnippel sind nicht mit einem Innenkonus ausgestattet. Wir empfehlen daher die Verwendung von Gewindetüllen oder Doppelnippeln aus Messing (blank).Weitere Eigenschaften:WerkstoffTülle Messing vernickeltSchlauch Ø innen (mm)9 (3/8)ÜberwurfmutterUM 14 MSVGewinde (G)G 1/4"L (mm)15,5SW (mm)17Gewicht11 g / Stk.
Verschlussverschraubung für Rohre 25 S (M36x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen25 S (M36x2)Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht220 g / Stk.
Gewindetülle ohne Bund R 3"-90 (3-1/2")mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 3"Schlauch Ø innen (mm)90 (3-1/2)L (mm)120Gewicht800 g / Stk.
Überwurfmutter 1.4571, G 1/2", 6 / 9 / 13 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:Werkstoff1.4571Gewinde (G)G 1/2"für Schlauchtülle (mm)6 / 9 / 13L (mm)16SW (mm)24Gewicht26 g / Stk.
L-Gewindetülle G 1/8"-6 (1/4")mm, Elastomerdichtung
Werkstoffe:Körper: MessingWeitere Eigenschaften:AusführungElastomerdichtungGewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)Temperaturbereich (°C)-20 bis +70Gewicht39 g / Stk.

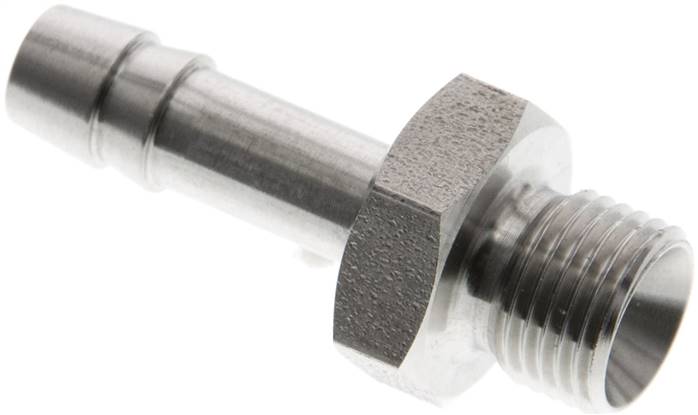

Gewindetülle G 1/8"-6 (1/4")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)SW (mm)14PN (bar)40Gewicht11 g / Stk.

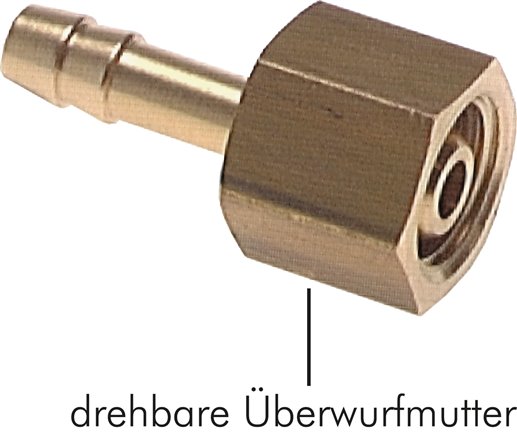

Schlauchtülle, mit Mutter G 1"-25 (1")mm, Messing
ST1025MS Schlauchtülle, mit Mutter G 1"-25 (1")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"Schlauch Ø innen (mm)25 (1)PN (bar)16SW (mm)37Gewicht120 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
