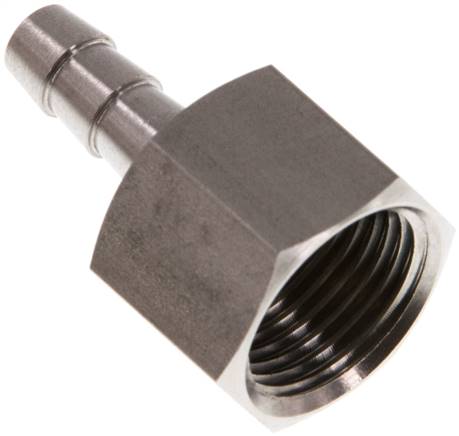

Aufschraub-Schlauchtülle G 3/8"-6 (1/4")mm, 1.4571
AST386ES Aufschraub-Schlauchtülle G 3/8"-6 (1/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Schlauch Ø innen (mm)6 (1/4)SW (mm)19PN (bar)40Gewicht20 g / Stk.

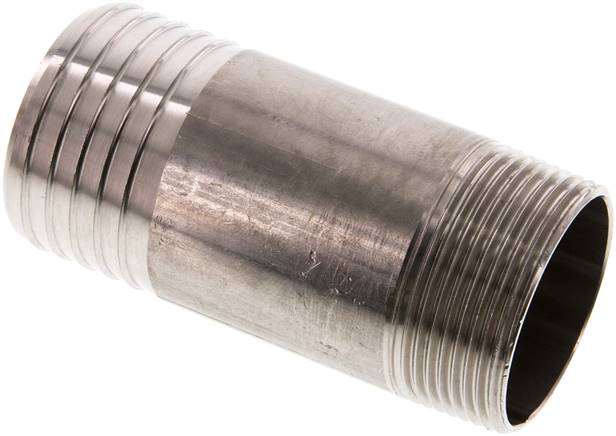

Gewindetülle ohne Bund R 1-1/2"-50 (2")mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 1-1/2"Schlauch Ø innen (mm)50 (2)L (mm)100Gewicht290 g / Stk.

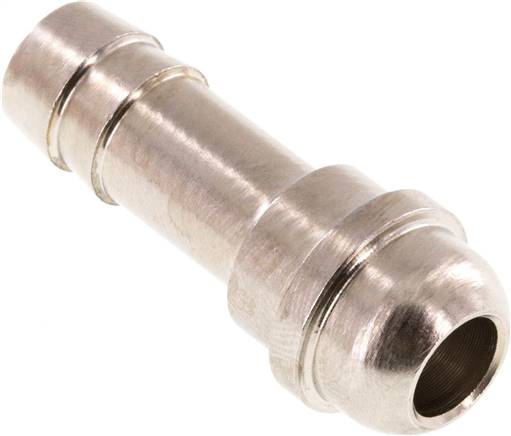

Tülle Messing vernickelt, G 3/8"-9 (3/8")mm, ohne Mutter
Achtung!•Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen. •Viele vernickelte Gewindetüllen oder Doppelnippel sind nicht mit einem Innenkonus ausgestattet. Wir empfehlen daher die Verwendung von Gewindetüllen oder Doppelnippeln aus Messing (blank).Weitere Eigenschaften:WerkstoffTülle Messing vernickeltSchlauch Ø innen (mm)9 (3/8)ÜberwurfmutterUM 38 MSVGewinde (G)G 3/8"L (mm)14,5SW (mm)19Gewicht15 g / Stk.

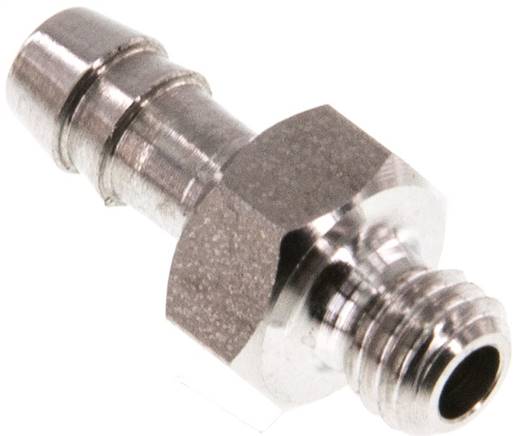

Gewindetülle M 5-4mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeM 5Schlauch Ø innen (mm)4SW (mm)8PN (bar)40Gewicht2.6 g / Stk.
Doppelnippel G 1-1/2"-G 1-1/4", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1-1/2"Gewinde-1G 1-1/4"PN (bar)16SW (mm)50Gewicht175 g / Stk.

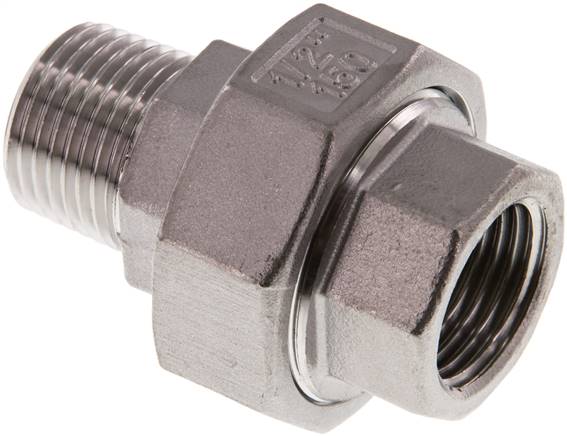

Verschraubung flach dichtend Rp/R 1/2" (IG/AG), Edelstahl
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1/2"Gewinde außenR 1/2"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht160 g / Stk.

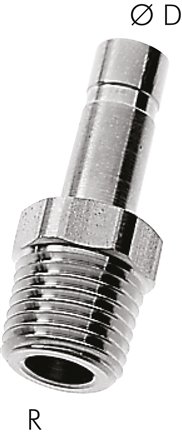

Einschraubtülle NPT 1/8"-4mm Stecknip., Baureihe Edelstahl (NPT)
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe Edelstahl (NPT)RNPT 1/8"D (mm)4Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht6.3 g / Stk.

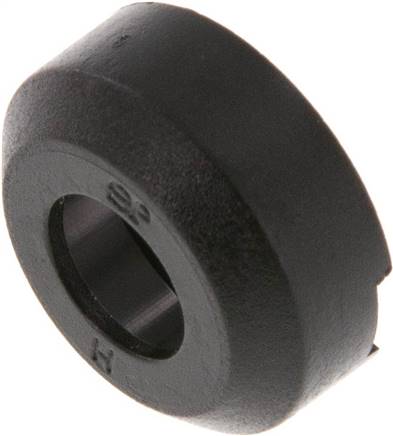

Schutzkappe für 8mm Steckanschlüsse, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:D (mm)8Betriebsdruck (bar)-0,95 bis 16Gewicht0.8 g / Stk.

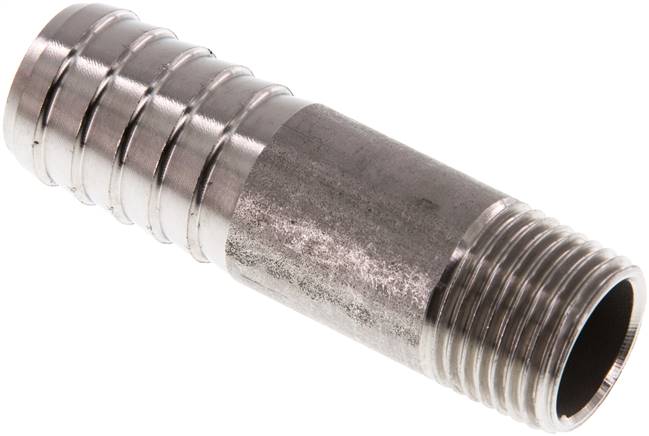

Gewindetülle ohne Bund R 1/2"-19 (3/4")mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 1/2"Schlauch Ø innen (mm)19 (3/4)L (mm)70Gewicht65 g / Stk.

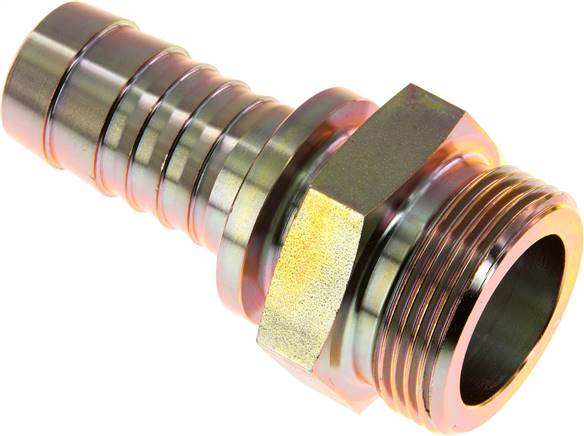

Gewindetülle, Sicherungsbund G 1-1/4"-25 (1")mm, Stahl verzinkt
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/4"Schlauch Ø innen (mm)25 (1)Sicherungsbund Ø (mm)39DN (mm)20Gewicht320 g / Stk.
Reduziernippel G 3/8"(AG)-G 1/8"(IG), 1.4571
RN3818ES Reduziernippel G 3/8"(AG)-G 1/8"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 3/8"Gewinde innenG 1/8"PN (bar)40L (mm)5SW (mm)19Gewicht18 g / Stk.

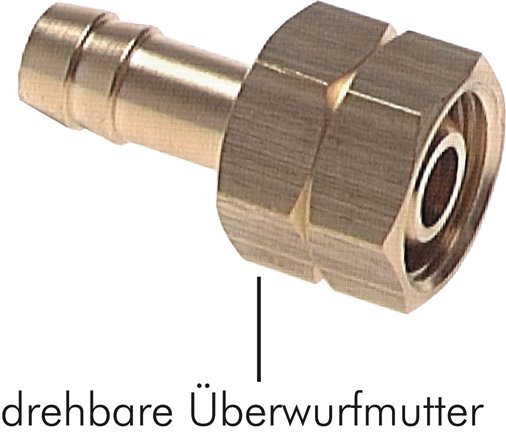

Schlauchtülle, m.Mutter(links) G 1/2" LH-9 (3/8")mm, 1.4571
ST129ESLH Schlauchtülle, m.Mutter(links) G 1/2" LH-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2 LHSchlauch Ø innen (mm)9 (3/8)PN (bar)40SW (mm)24Gewicht55 g / Stk.
Rohrdoppelnippel G 1-1/4"-120mm, Messing
RONI114/120MS Rohrdoppelnippel G 1-1/4"-120mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"L (mm)120Betriebsdruck (bar)16Gewicht380 g / Stk.

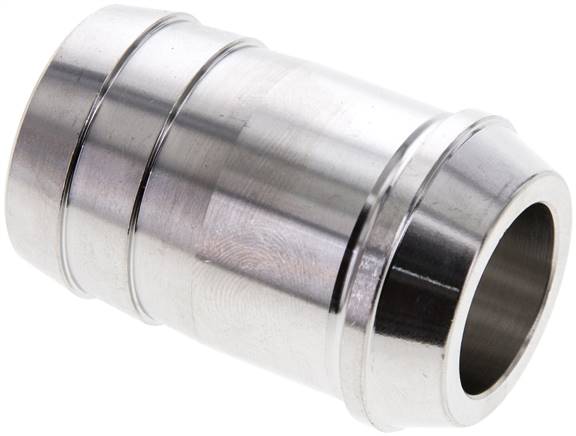

Tülle Edelstahl, G 1"-25 (1")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)25 (1)ÜberwurfmutterUM 10 ESGewinde (G)G 1"L (mm)18SW (mm)41Gewicht90 g / Stk.

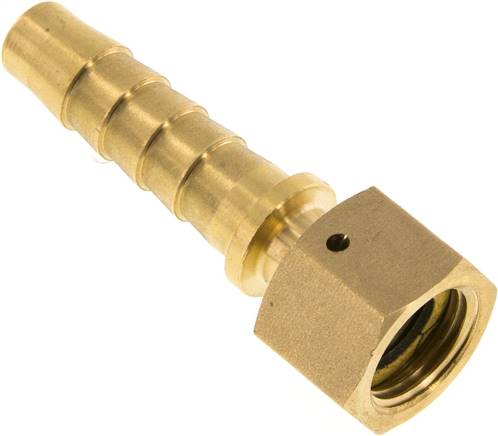

Schlauchtülle, DIN EN 14423 G 1/2"-13x25mm, Messing
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Schlauch Ø innen x außen (mm)13x25Klemmschalen MessingSSA 25 HD MSKlemmschalen 1.4401SSA 25 HD ESErsatzdichtungenSTD DR 12Gewicht125 g / Stk.

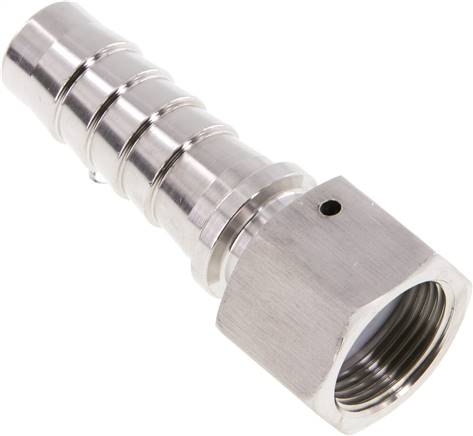

Schlauchtülle, DIN EN 14423 G 3/4"-19x33mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:Werkstoff1.4301GewindeG 3/4"Schlauch Ø innen x außen (mm)19x33Klemmschalen MessingSSA 33 HD MSKlemmschalen 1.4401SSA 33 HD ESErsatzdichtungenSTD DR 34 PTFEGewicht180 g / Stk.

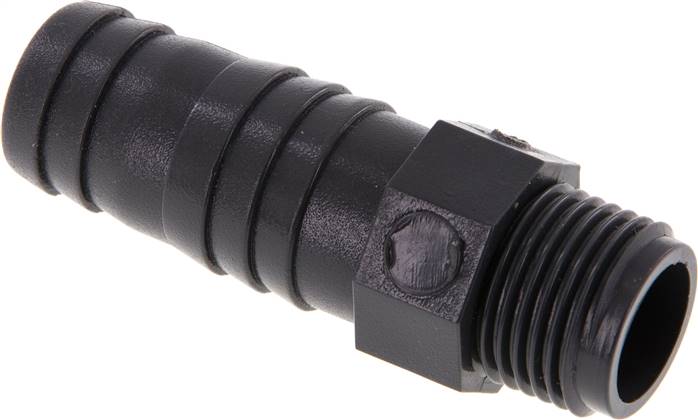

Gewindetülle G 1/2"-20mm, PVC-U
Fitting aus PVC-U (EN 1452-3)Werkstoffe:PVC-UTemperaturbereich:0°C bis +60°CBetriebsdruck:max. 16 barEigenschaften:abriebfest, ungiftig, korrosionsfrei, ideal für über- und unterirdische InstallationenMedien:Wasser, viele anorganische Chemikalien, viele Säure-, Alkali- und Salzlösungen. Nicht resistent gegen aromatische und chlorierte Kohlenwasserstoffe. Nie für Druckluft oder andere Gase unter Druck einsetzen!Achtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:GewindeG 1/2"Schlauch Ø innen (mm)20Baulänge (mm)70Gewicht17 g / Stk.

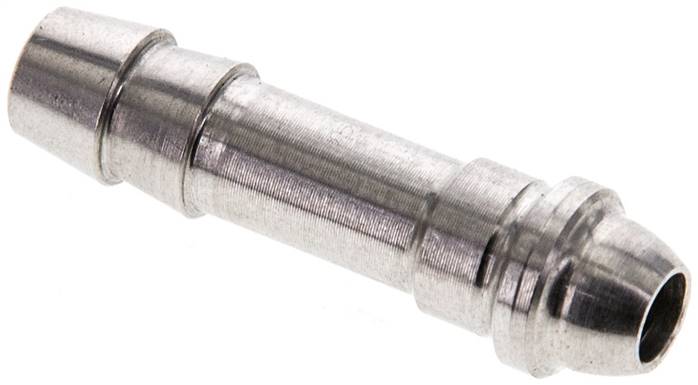

Tülle Edelstahl, G 1/8"-6 (1/4")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 18 ESGewinde (G)G 1/8"L (mm)12SW (mm)14Gewicht4.8 g / Stk.

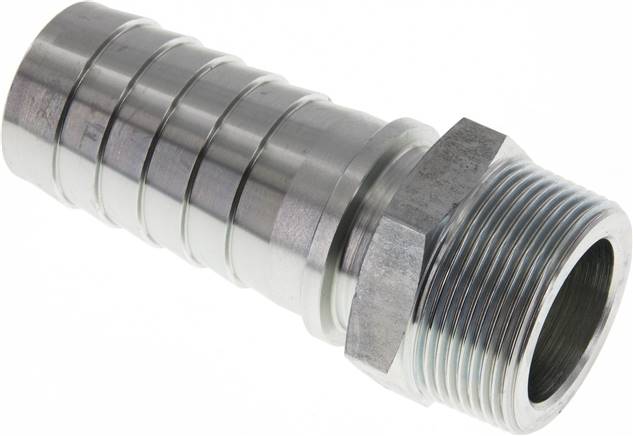

Gewindetülle, DIN EN 14423 R 1-1/2"-38x54mm, Stahl verzinkt
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeR 1-1/2"Schlauch Ø innen x außen (mm)38x54Klemmschalen MessingSSA 54 HD MSKlemmschalen 1.4401SSA 54 HD ESGewicht500 g / Stk.

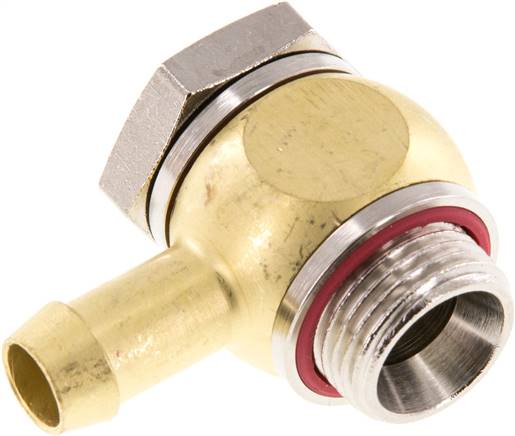

L-Gewindetülle G 3/8"-9 (3/8")mm, Elastomerdichtung
Werkstoffe:Körper: MessingWeitere Eigenschaften:AusführungElastomerdichtungGewindeG 3/8"Schlauch Ø innen (mm)9 (3/8)Temperaturbereich (°C)-20 bis +70Gewicht70 g / Stk.

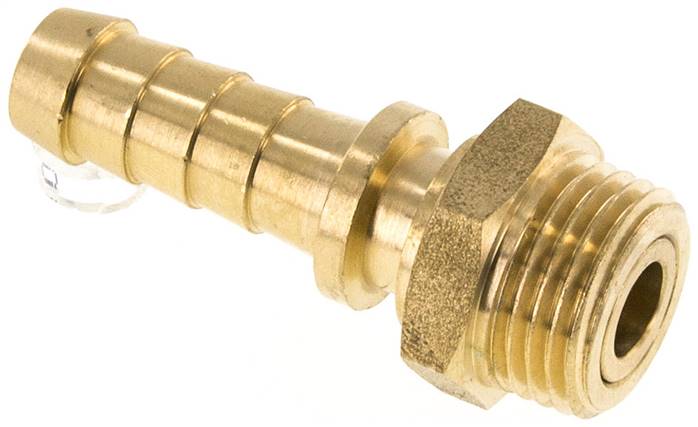

Gewindetülle, drehbar R 1/2"-13 (1/2")mm, Messing, PN 24
Werkstoffe:Dichtung: FKMTemperaturbereich:-20°C bis +95°CWeitere Eigenschaften:WerkstoffMessingGewindeR 1/2"Schlauch Ø innen (mm)13 (1/2)SW (mm)24Gewicht65 g / Stk.

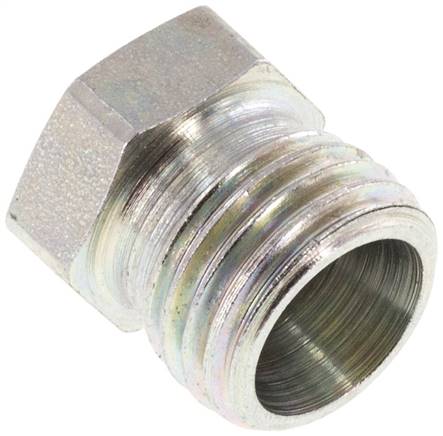

Verschlussverschraubung für Rohre 8 L (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht12 g / Stk.

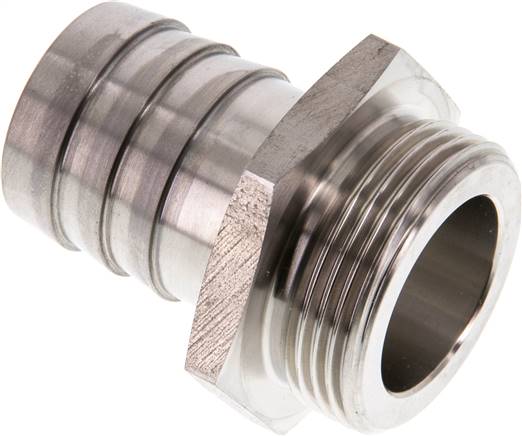

Gewindetülle G 1-1/4"-32 (1-1/4")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)SW (mm)50PN (bar)40Gewicht220 g / Stk.

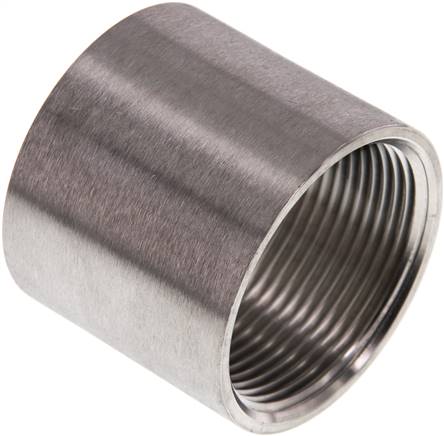

Rundmuffe Rp 1-1/2"-Rp 1-1/2", 1.4408
MUR112ES Rundmuffe Rp 1-1/2"-Rp 1-1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/2"Gewinde-1Rp 1-1/2"PN (bar)16Gewicht210 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
