Verschraubung kon. dichtend Rp 1-1/2" (IG),1.4408
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/2"PN (bar)16Gewicht500 g / Stk.

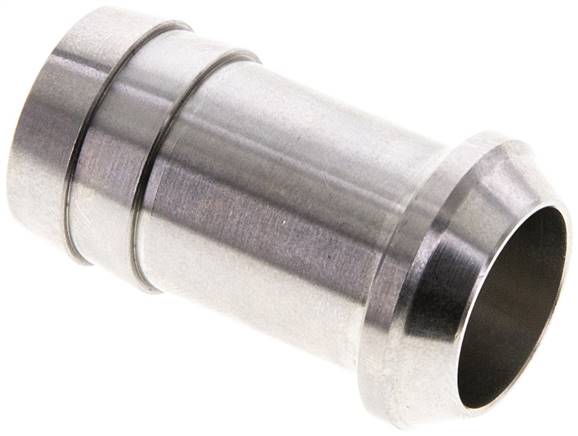

Tülle Edelstahl, G 3/4"-19 (3/4")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)19 (3/4)ÜberwurfmutterUM 34 ESGewinde (G)G 3/4"L (mm)16SW (mm)32Gewicht30 g / Stk.

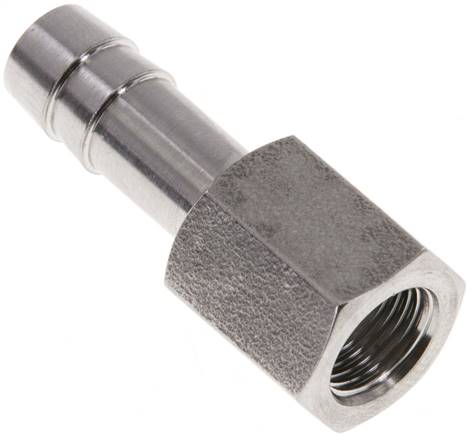

Aufschraub-Schlauchtülle G 1/8"-8 (5/16")mm, 1.4571
AST188ES Aufschraub-Schlauchtülle G 1/8"-8 (5/16")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)14PN (bar)40Gewicht18 g / Stk.

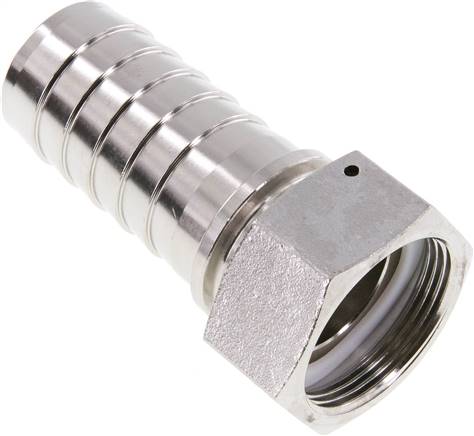

Schlauchtülle, DIN EN 14423 G 1-1/2"-38x54mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:Werkstoff1.4301GewindeG 1-1/2"Schlauch Ø innen x außen (mm)38x54Klemmschalen MessingSSA 54 HD MSKlemmschalen 1.4401SSA 54 HD ESErsatzdichtungenSTD DR 112 PTFEGewicht500 g / Stk.
Verschraubung flach dichtend Rp 1/2" (IG),1.4408
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1/2"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht145 g / Stk.
Einschraubtülle R 1/2"-12mm Stecknip., Baureihe Edelstahl
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 1/2"D (mm)12Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht39 g / Stk.

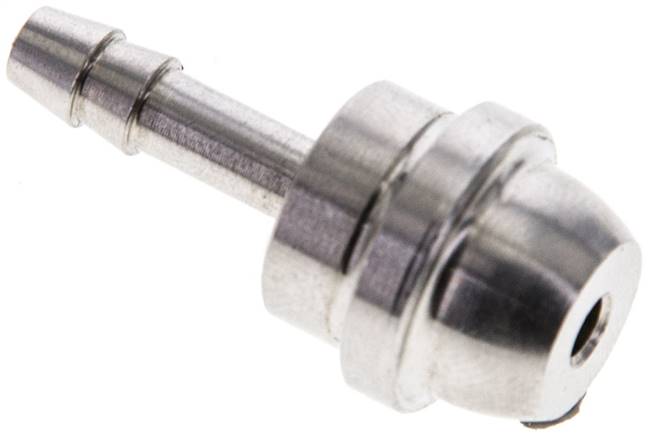

Tülle Edelstahl, G 3/8"-4mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)4ÜberwurfmutterUM 38 ESGewinde (G)G 3/8"Überwurfmutter mit LinksgewindeUM 38 ES LHGewinde (G)-1G 3/8 LHL (mm)15,5*SW (mm)19Gewicht13 g / Stk.

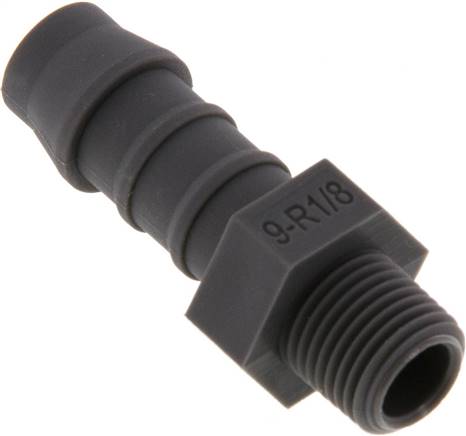

Gewindetülle R 1/8"-9 (3/8")mm, PA 6
GT189K Gewindetülle R 1/8"-9 (3/8")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/8"Schlauch Ø innen (mm)9 (3/8)SW (mm)14PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht2.2 g / Stk.

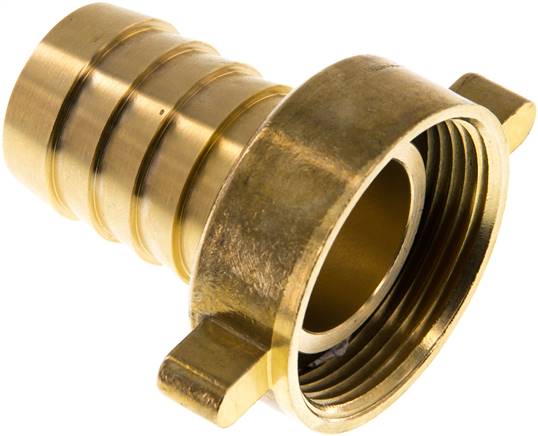

2/3-Schlauchtülle, mit Mutter G 1-1/2"-32 (1-1/4")mm, gerade
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 1-1/2"Schlauch Ø innen (mm)32 (1-1/4)AusführunggeradeErsatzdichtungen (NBR)ST 112-32 DIGewicht230 g / Stk.

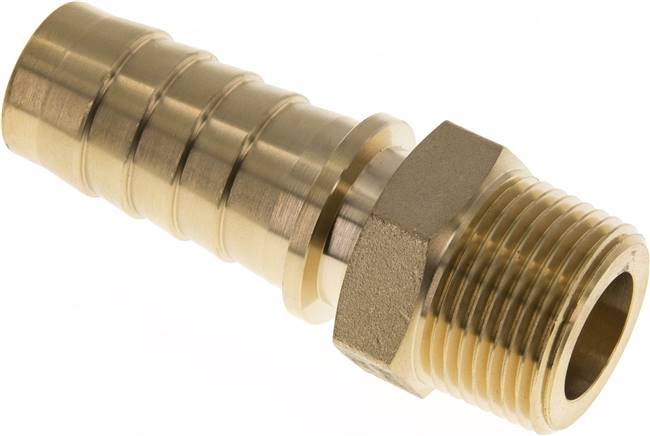

Gewindetülle, DIN EN 14423 R 1"-25x40mm, Messing
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:WerkstoffMessingGewindeR 1"Schlauch Ø innen x außen (mm)25x40Klemmschalen MessingSSA 40 HD MSKlemmschalen 1.4401SSA 40 HD ESGewicht280 g / Stk.

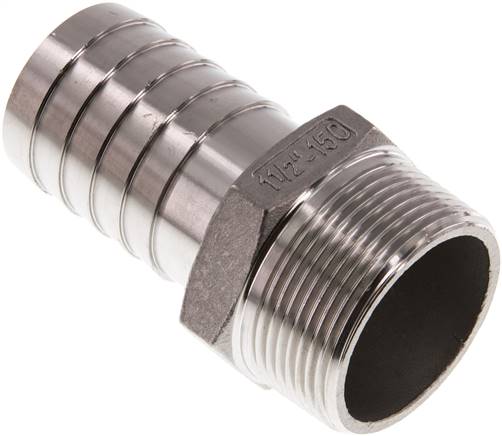

Gewindetülle R 1-1/2"-38 (1-1/2")mm, 1.4408
GT11238KES Gewindetülle R 1-1/2"-38 (1-1/2")mm, 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)PN (bar)16Gewicht330 g / Stk.

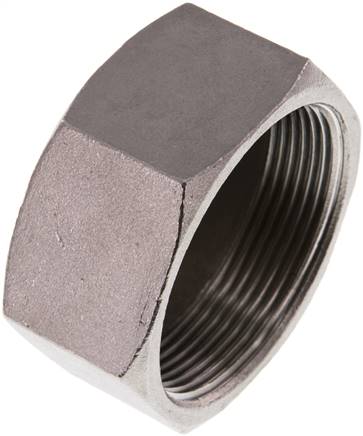

Verschlusskappe Rp 2", 1.4408
VK20ES Verschlusskappe Rp 2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 2"PN (bar)16Gewicht320 g / Stk.

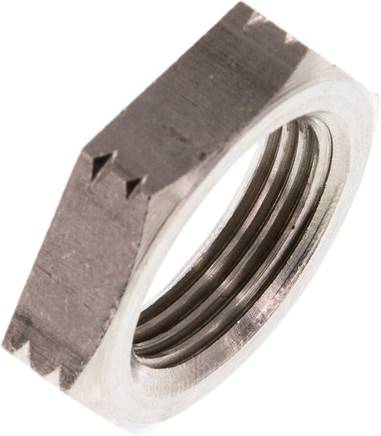

Gegenmutter Rp 3/4", V4A
Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:WerkstoffV4AGewindeRp 3/4"SW (mm)36Gewicht44 g / Stk.

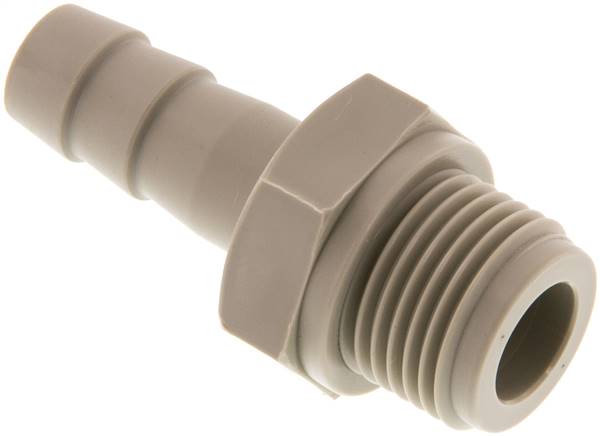

Gewindetülle G 1/2"-12mm, Polypropylen
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 1/2"Schlauch Ø innen (mm)12SW (mm)27PN (bar)10Gewicht10 g / Stk.
Schlauchtülle, EN14420-5 G 2-1/2"-63 (2-1/2")mm, 1.4408
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:Werkstoff1.4408GewindeG 2-1/2"Schlauch Ø innen (mm)63 (2-1/2)Zubehör SchlauchklemmenSSA 76 / SSA 82 / SSA 87ErsatzdichtungenSTTW DR 212 PTFETemperaturbereich (°C)-30 bis +300Gewicht700 g / Stk.
Schlauchtülle zum Anschweißen 13,5mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)13,5Schlauch Ø innen (mm)13 (1/2)L (mm)70Gewicht39 g / Stk.
Reduzierstück RDS-G1 1/2a x G1i DGKE770093
MessingMit Außen- und InnengewindeFür die Verbindung einer T-Verschraubung mit dem Stecksystem Technische DatenInhalt1Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
Rohrdoppelnippel G 1"-80mm, Messing
RONI10/80MS Rohrdoppelnippel G 1"-80mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"L (mm)80Betriebsdruck (bar)16Gewicht240 g / Stk.
Doppelnippel R 2"-R 1-1/2", 1.4408
DN20112KES Doppelnippel R 2"-R 1-1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 2"Gewinde-1R 1-1/2"PN (bar)16SW (mm)62Gewicht300 g / Stk.
Gewindetülle, drehbar R 1/2"-13 (1/2")mm, 1.4301, PN 24
Werkstoffe:Dichtung: FKMTemperaturbereich:-20°C bis +95°CWeitere Eigenschaften:Werkstoff1.4301GewindeR 1/2"Schlauch Ø innen (mm)13 (1/2)SW (mm)24Gewicht65 g / Stk.
Gewindetülle G 1-1/2"-38 (1-1/2")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)SW (mm)55PN (bar)40Gewicht410 g / Stk.
Verschraubung kon. dichtend, Rp 3/8"/R 3/8" (IG/AG), Edelstahl
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 3/8"Gewinde außenR 3/8"PN (bar)16Gewicht110 g / Stk.

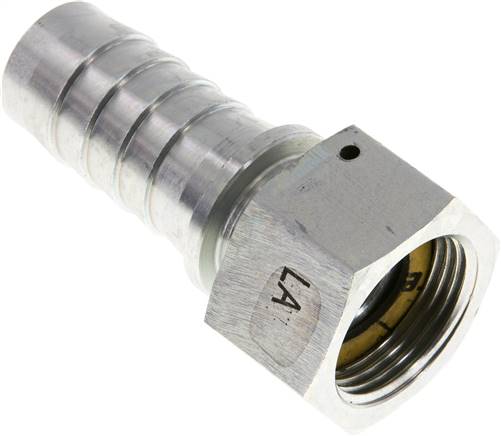

Schlauchtülle, DIN EN 14423 G 1"-25x40mm, Stahl verzinkt
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1"Schlauch Ø innen x außen (mm)25x40Klemmschalen MessingSSA 40 HD MSKlemmschalen 1.4401SSA 40 HD ESErsatzdichtungenSTD DR 10Gewicht280 g / Stk.

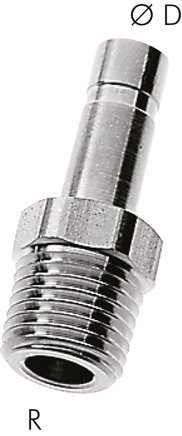

Einschraubtülle R 1/4"-12mm Stecknip., Baureihe Edelstahl
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 1/4"D (mm)12Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht17 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
