Verschraubungen und Verbinder

Verschlussstopfen ohne Mutter 15 L, Stahl verzinkt

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (leicht)15 Lpassende Überwurfmutter (leicht)M 15 LBetriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht31 g / Stk.

Verschraubung kon. dichtend, Rp 3/4"/R 3/4" (IG/AG), Edelstahl

Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 3/4"Gewinde außenR 3/4"PN (bar)16Gewicht220 g / Stk.

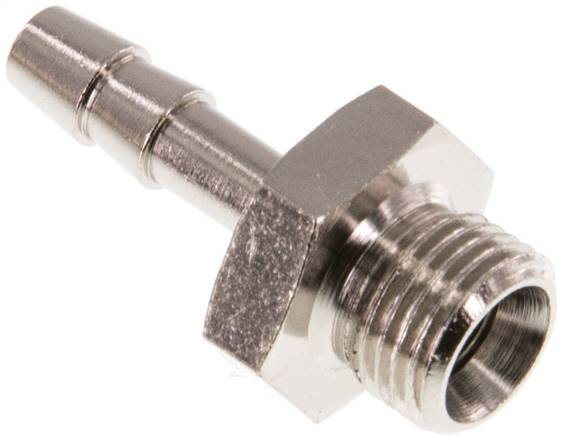

Gewindetülle G 1/8"-4mm, Messing vernickelt

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Schlauch Ø innen (mm)4SW (mm)14PN (bar)16Gewicht8.8 g / Stk.

Doppelnippel G 3/4"-G 3/4", Messing vernickelt

*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/4"Gewinde-1G 3/4"PN (bar)16SW (mm)30Gewicht55 g / Stk.

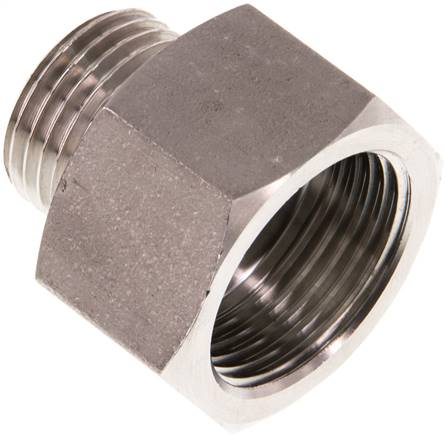

Reduziernippel G 1/2"(AG)-G 3/4"(IG), 1.4571

RN1234ES Reduziernippel G 1/2"(AG)-G 3/4"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1/2"Gewinde innenG 3/4"PN (bar)40L (mm)19SW (mm)32Gewicht90 g / Stk.

Doppelnippel G 2"-G 2", Messing/Rotguss

*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 2"Gewinde-1G 2"PN (bar)16SW (mm)60Gewicht250 g / Stk.

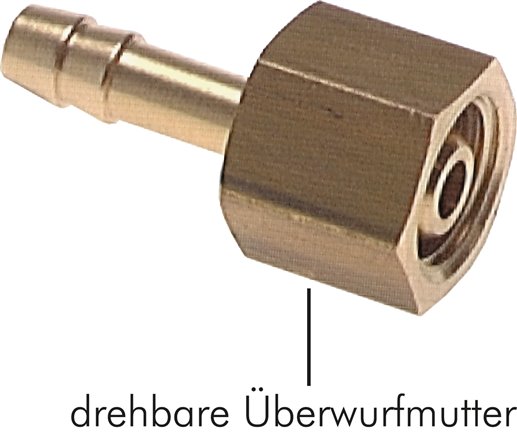

Schlauchtülle, mit Mutter G 1/8"-4mm, Messing

ST184MS Schlauchtülle, mit Mutter G 1/8"-4mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/8"Schlauch Ø innen (mm)4PN (bar)16SW (mm)12Gewicht9.4 g / Stk.

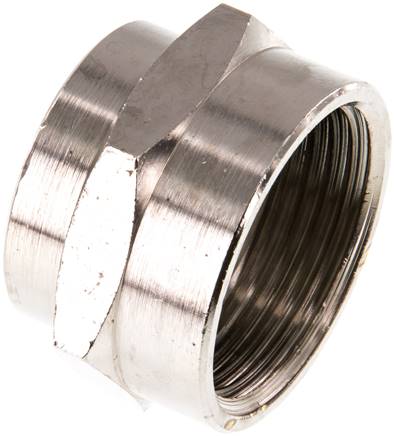

Muffe G 1"-G 3/4", Messing vernickelt

MU1034MSV Muffe G 1"-G 3/4", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1"Gewinde-1G 3/4"PN (bar)16SW (mm)38L (mm)34Gewicht80 g / Stk.

Doppelnippel R 3/8"-R 1/4", 1.4408

DN3814KES Doppelnippel R 3/8"-R 1/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/8"Gewinde-1R 1/4"PN (bar)16SW (mm)19Gewicht30 g / Stk.

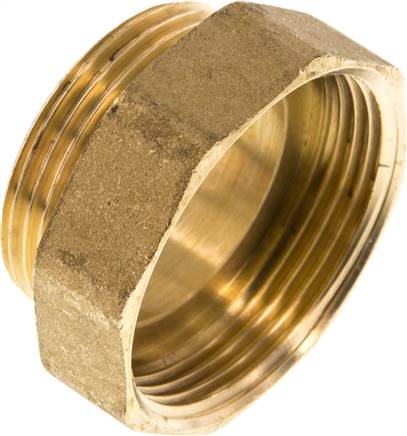

Reduziernippel G 1-1/4"(AG)-G 1-1/2"(IG), Messing

RN114112MS Reduziernippel G 1-1/4"(AG)-G 1-1/2"(IG), MessingWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1-1/4"Gewinde innenG 1-1/2"PN (bar)16L (mm)15SW (mm)51Gewicht95 g / Stk.

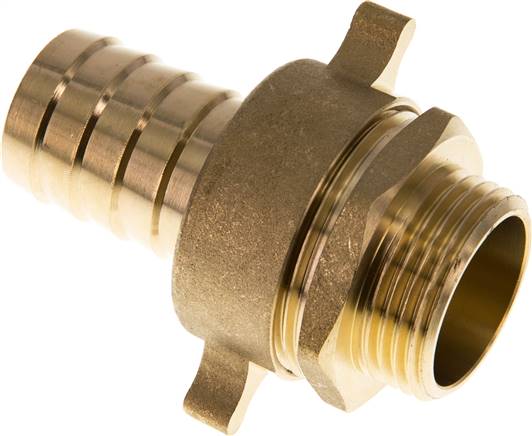

Standrohrverschraubung, flach dichtend G 1"-25 (1")mm

Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +70°CWeitere Eigenschaften:Ausführungflach dichtendGewindeG 1"Schlauch Ø innen (mm)25 (1)Gewicht230 g / Stk.

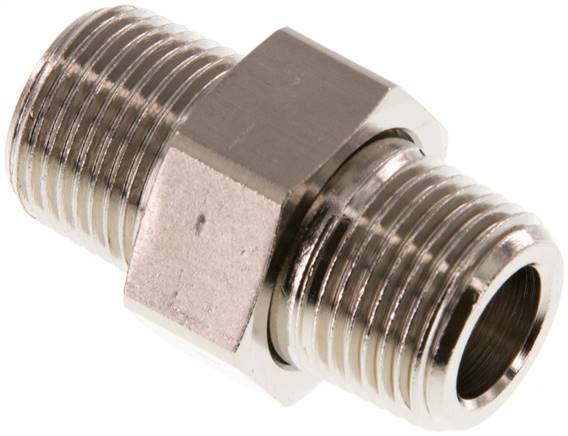

Doppelnippel trennbar R 3/8"-R 3/8", Messing vernickelt

Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 3/8"Gewinde-1R 3/8"PN (bar)16Gewicht55 g / Stk.

Reduzierstück RDS-R3/8a x G1/4i DGKE041232

  Mit Außen- und Innengewinde Vernickelt Außengewinde konisch Innengewinde zylindrisch   Technische Daten Inhalt 1

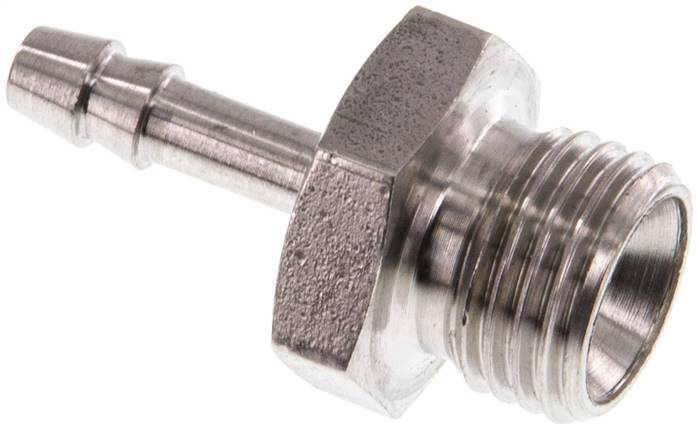

Gewindetülle G 1/4"-4mm, 1.4571

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Schlauch Ø innen (mm)4SW (mm)17PN (bar)40Gewicht17 g / Stk.

Doppelgewindenippel, R 1/2 a., R 1/2 a., SW 22, Messing (Neue Ausführung) MS252R1212 (ersetzt 252.30

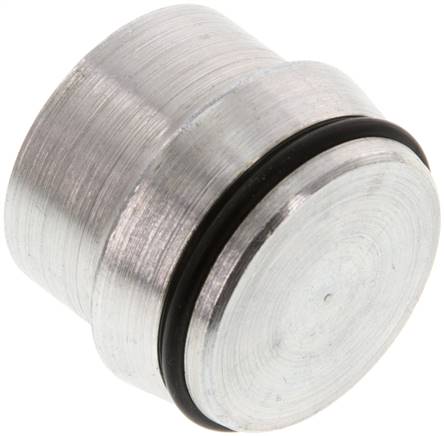

Verschlussstopfen ohne Mutter 28 L, Stahl verzinkt

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (leicht)28 Lpassende Überwurfmutter (leicht)M 28 LBetriebsdruck (bar)160Temperaturbereich (°C)-35 bis +100Gewicht130 g / Stk.

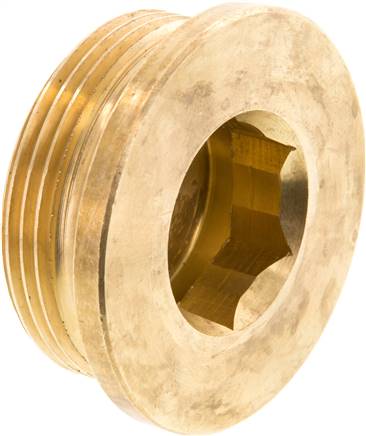

Verschlussstopfen Innenskt. G 1-1/2", Messing

VS112MS Verschlussstopfen Innenskt. G 1-1/2", MessingWeitere Eigenschaften:WerkstoffMessingO-RingohneGewindeG 1-1/2"PN (bar)16Gewicht240 g / Stk.

Doppelnippel R 1"-R 1", 1.4408

DN1010KES Doppelnippel R 1"-R 1", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1"Gewinde-1R 1"PN (bar)16SW (mm)36Gewicht105 g / Stk.

T-Gewindetülle R 1/4"-8 (5/16")mm, PA 6

Temperaturbereich:0°C bis +90°CWeitere Eigenschaften:WerkstoffPA 6GewindeR 1/4"Schlauch Ø innen (mm)8 (5/16)ehemalige ArtikelnummerTE 149 KGewicht5.2 g / Stk.

Gewindetülle G 1/8"-8 (5/16")mm, Messing vernickelt

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)12PN (bar)16Gewicht10 g / Stk.

Überwurfmutter Messing, G 1/4", 9 mm

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 1/4"für Schlauchtülle (mm)9L (mm)15,5SW (mm)17Gewicht17 g / Stk.

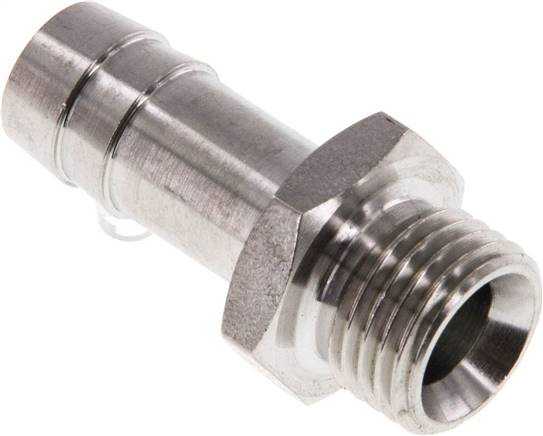

Gewindetülle G 1/4"-10mm, 1.4571

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Schlauch Ø innen (mm)10SW (mm)17PN (bar)40Gewicht17 g / Stk.

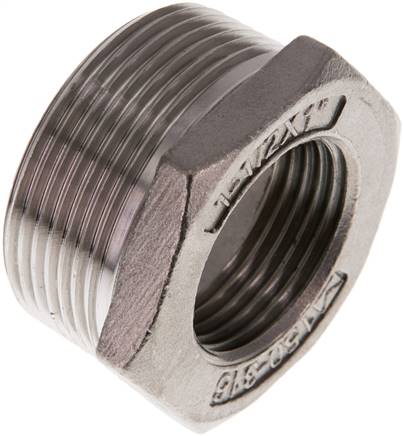

Reduziernippel R 1-1/2"(AG)-Rp 1"(IG), 1.4408

RN11210KES Reduziernippel R 1-1/2"(AG)-Rp 1"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 1-1/2"Gewinde innenRp 1"PN (bar)16Gewicht155 g / Stk.

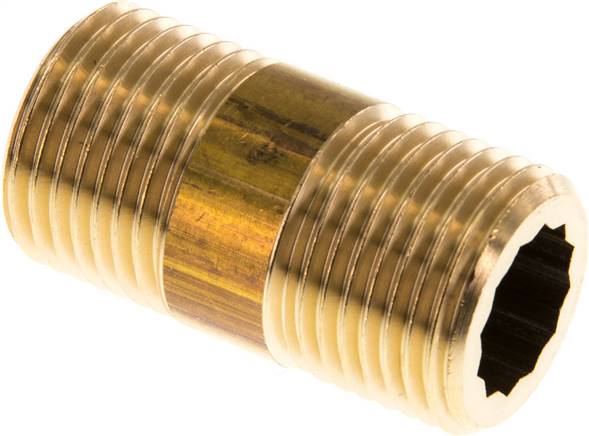

Rohrdoppelnippel G 1/2"-40mm, Messing

RONI12/40MS Rohrdoppelnippel G 1/2"-40mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"L (mm)40Betriebsdruck (bar)16Gewicht60 g / Stk.
