Verschraubungen und Verbinder

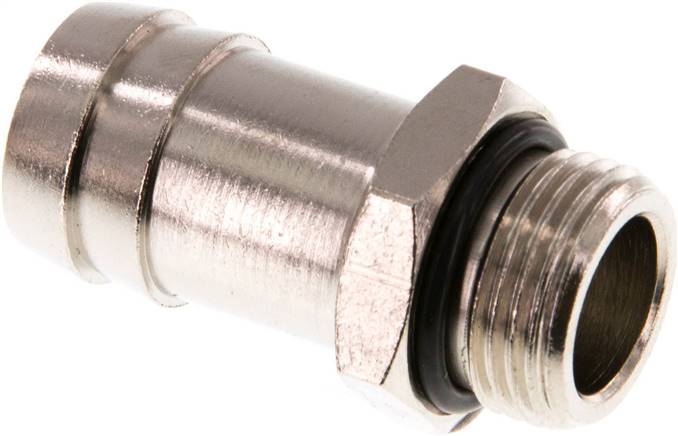

Gewindetülle mit O-Ring G 3/8"-16 (5/8")mm, Messing vernickelt

Werkstoffe:Körper: Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CWeitere Eigenschaften:GewindeG 3/8"Schlauch Ø innen (mm)16 (5/8)PN (bar)30SW (mm)20Gewicht38 g / Stk.

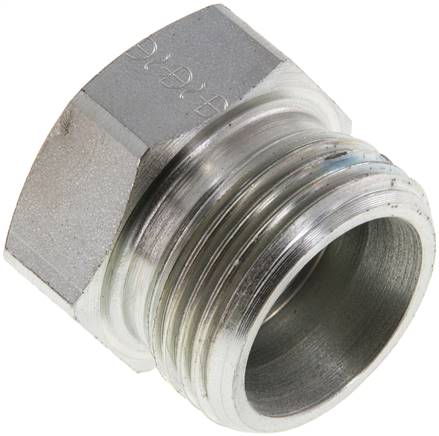

Verschlussverschraubung für Rohre 20 S (M30x2), Stahl verzinkt

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen20 S (M30x2)Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht120 g / Stk.

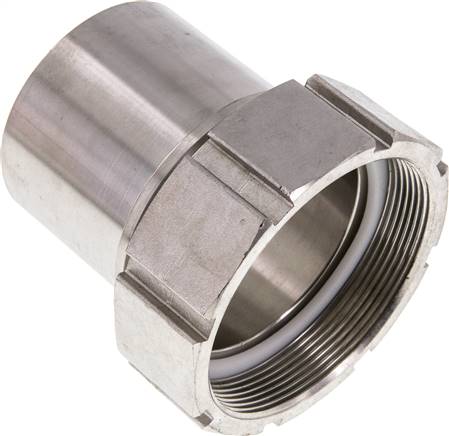

Schlauchtülle, EN14420-5 G 3"-75 (3")mm, 1.4408

Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:Werkstoff1.4408GewindeG 3"Schlauch Ø innen (mm)75 (3)Zubehör SchlauchklemmenSSA 93 / SSA 97ErsatzdichtungenSTTW DR 30 PTFETemperaturbereich (°C)-30 bis +300Gewicht950 g / Stk.

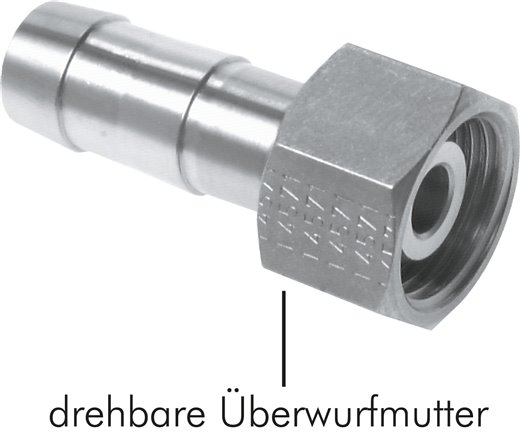

Schlauchtülle, mit Mutter G 1"-25 (1")mm, 1.4571

ST1025ES Schlauchtülle, mit Mutter G 1"-25 (1")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1"Schlauch Ø innen (mm)25 (1)PN (bar)40SW (mm)41Gewicht185 g / Stk.

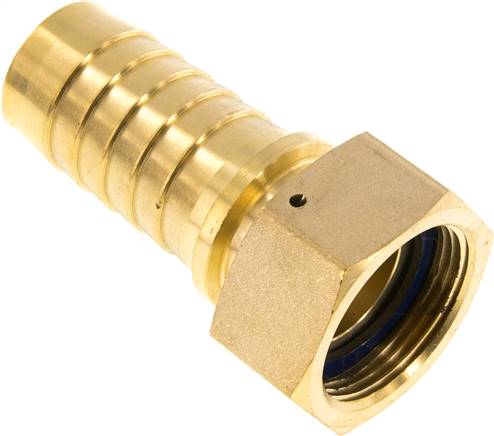

Schlauchtülle, DIN EN 14423 G 1-1/4"-32x48mm, Messing

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"Schlauch Ø innen x außen (mm)32x48Klemmschalen MessingSSA 48 HD MSKlemmschalen 1.4401SSA 48 HD ESErsatzdichtungenSTD DR 114Gewicht420 g / Stk.

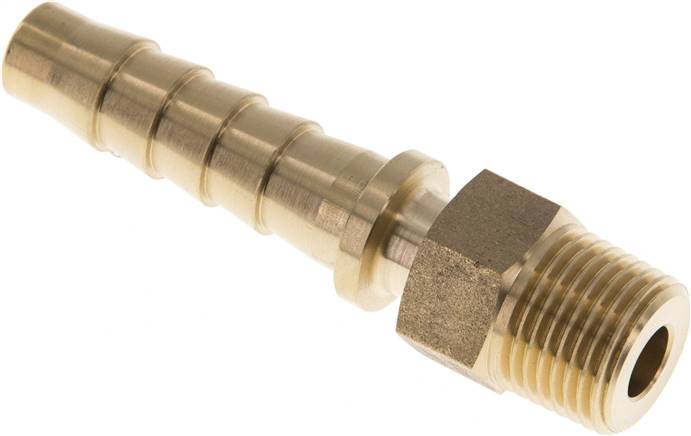

Gewindetülle, DIN EN 14423 R 1/2"-13x25mm, Messing

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:WerkstoffMessingGewindeR 1/2"Schlauch Ø innen x außen (mm)13x25Klemmschalen MessingSSA 25 HD MSKlemmschalen 1.4401SSA 25 HD ESGewicht120 g / Stk.

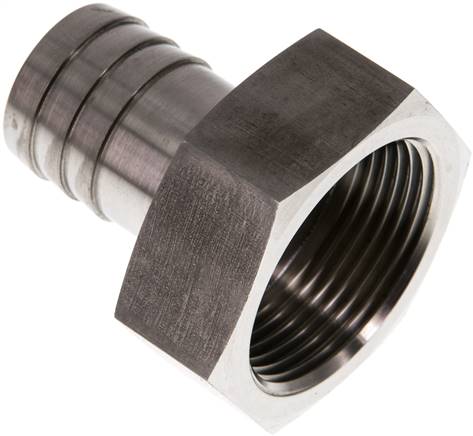

Aufschraub-Schlauchtülle G 1-1/4"-25 (1")mm, 1.4571

AST11425ES Aufschraub-Schlauchtülle G 1-1/4"-25 (1")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1-1/4"Schlauch Ø innen (mm)25 (1)SW (mm)50PN (bar)40Gewicht195 g / Stk.

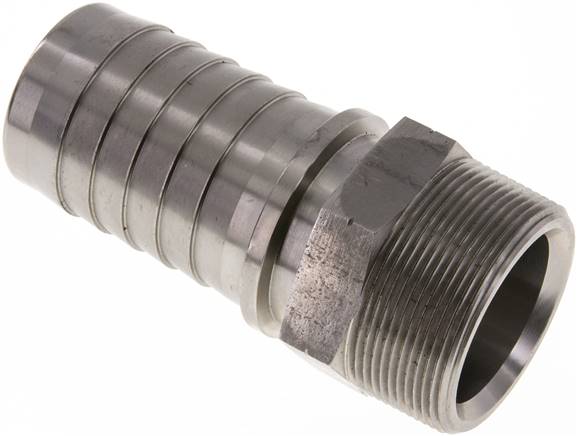

Gewindetülle, DIN EN 14423 NPT 2"-50x68mm, 1.4301

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:Werkstoff1.4301GewindeNPT 2"Schlauch Ø innen x außen (mm)50x68Klemmschalen MessingSSA 68 HD MSKlemmschalen 1.4401SSA 68 HD ESGewicht850 g / Stk.

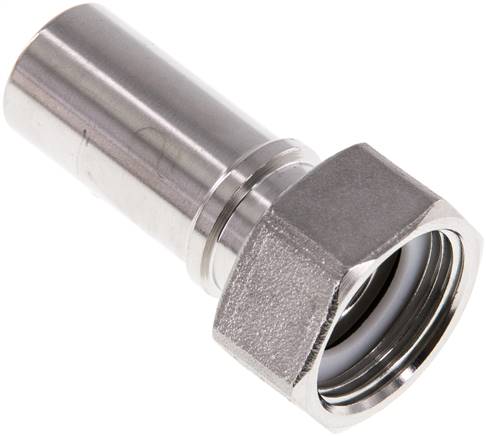

Schlauchtülle, EN14420-5 G 3/4"-19 (3/4")mm, 1.4408

Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:Werkstoff1.4408GewindeG 3/4"Schlauch Ø innen (mm)19 (3/4)Zubehör SchlauchklemmenSSA 33ErsatzdichtungenSTTW DR 34 PTFETemperaturbereich (°C)-30 bis +300Gewicht90 g / Stk.

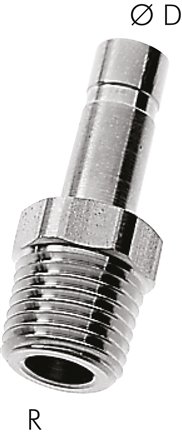

Einschraubtülle R 3/8"-10mm Stecknip., Baureihe Edelstahl

Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 3/8"D (mm)10Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht22 g / Stk.

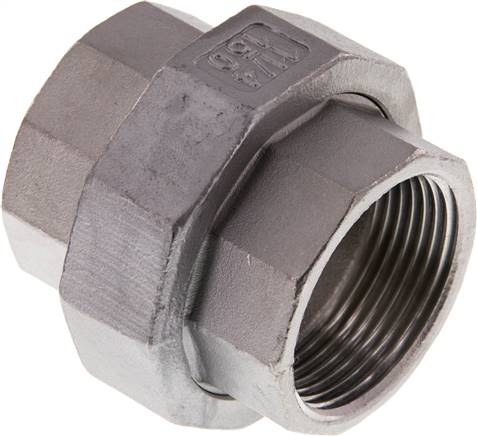

Verschraubung flach dichtend Rp 1-1/4" (IG),1.4408

Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/4"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht430 g / Stk.

Verschraubung kon. dichtend, Rp 1-1/4"/R 1-1/4" (IG/AG), Edelstahl

Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1-1/4"Gewinde außenR 1-1/4"PN (bar)16Gewicht470 g / Stk.

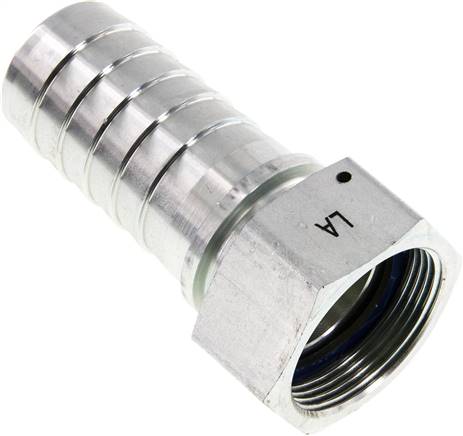

Schlauchtülle, DIN EN 14423 G 1-1/2"-38x54mm, Stahl verzinkt

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/2"Schlauch Ø innen x außen (mm)38x54Klemmschalen MessingSSA 54 HD MSKlemmschalen 1.4401SSA 54 HD ESErsatzdichtungenSTD DR 112Gewicht500 g / Stk.

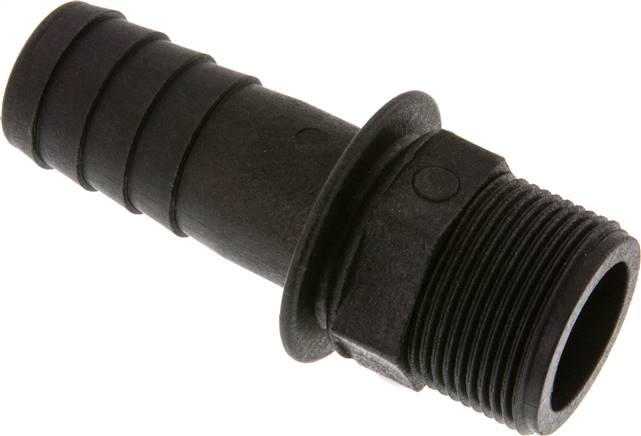

Gewindetülle G 1-1/4"-32 (1-1/4")mm, Polypropylen

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)SW (mm)42PN (bar)10Gewicht55 g / Stk.

Schlauchtülle, m.Mutter(links) G 1/4" LH-9 (3/8")mm, 1.4571

ST149ESLH Schlauchtülle, m.Mutter(links) G 1/4" LH-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/4 LHSchlauch Ø innen (mm)9 (3/8)PN (bar)40SW (mm)17Gewicht26 g / Stk.

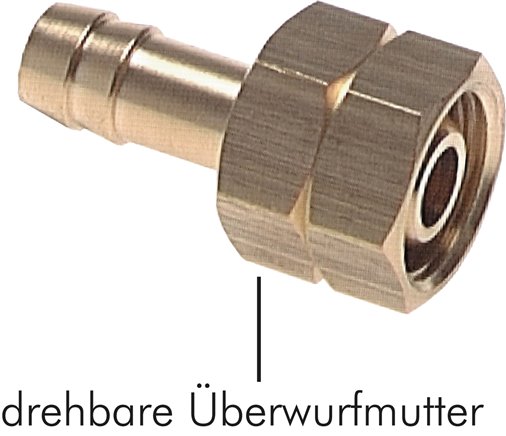

Schlauchtülle, m.Mutter(links) G 1/2" LH-13 (1/2")mm, 1.4571

ST1213ESLH Schlauchtülle, m.Mutter(links) G 1/2" LH-13 (1/2")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2 LHSchlauch Ø innen (mm)13 (1/2)PN (bar)40SW (mm)24Gewicht50 g / Stk.

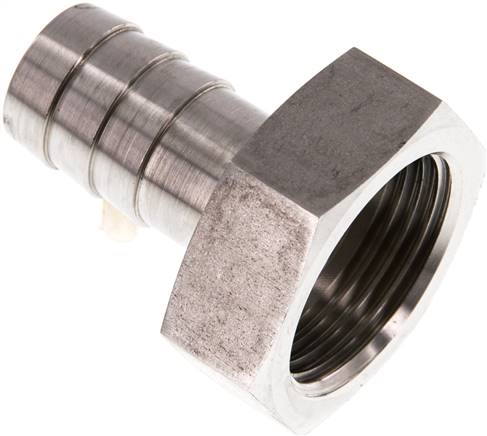

Aufschraub-Schlauchtülle G 1"-19 (3/4")mm, 1.4571

AST1019ES Aufschraub-Schlauchtülle G 1"-19 (3/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1"Schlauch Ø innen (mm)19 (3/4)SW (mm)41PN (bar)40Gewicht135 g / Stk.

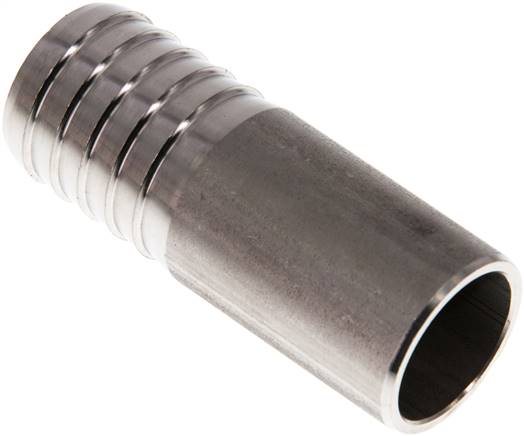

Schlauchtülle zum Anschweißen 26,9mm, 1.4571

*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)26,9Schlauch Ø innen (mm)25 (1)L (mm)70Gewicht95 g / Stk.

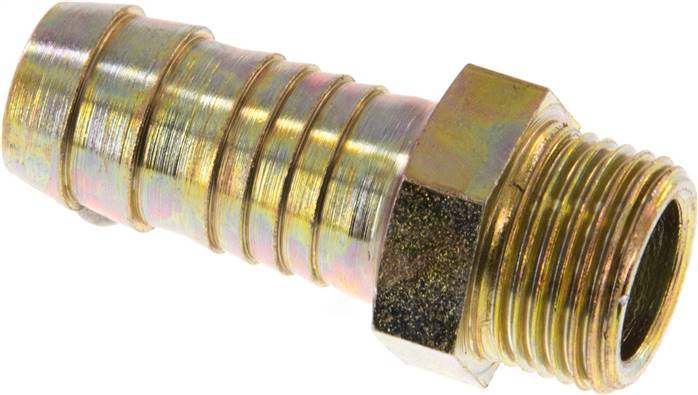

Gewindetülle G 3/8"-13 (1/2")mm, Stahl verzinkt

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)19PN (bar)25Gewicht34 g / Stk.

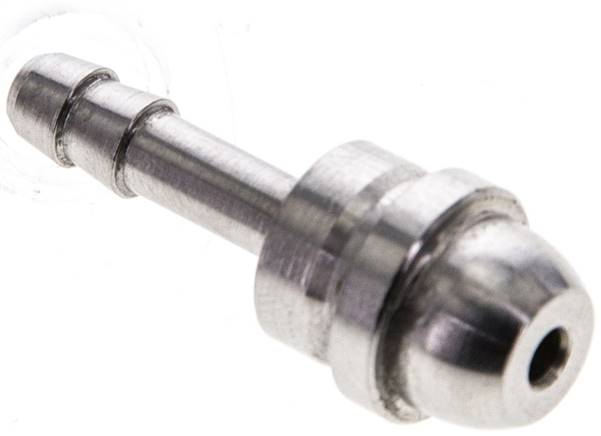

Tülle Edelstahl, G 1/4"-4mm, ohne Mutter

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)4ÜberwurfmutterUM 14 ESGewinde (G)G 1/4"Überwurfmutter mit LinksgewindeUM 14 ES LHGewinde (G)-1G 1/4 LHL (mm)14,5*SW (mm)17Gewicht8.5 g / Stk.

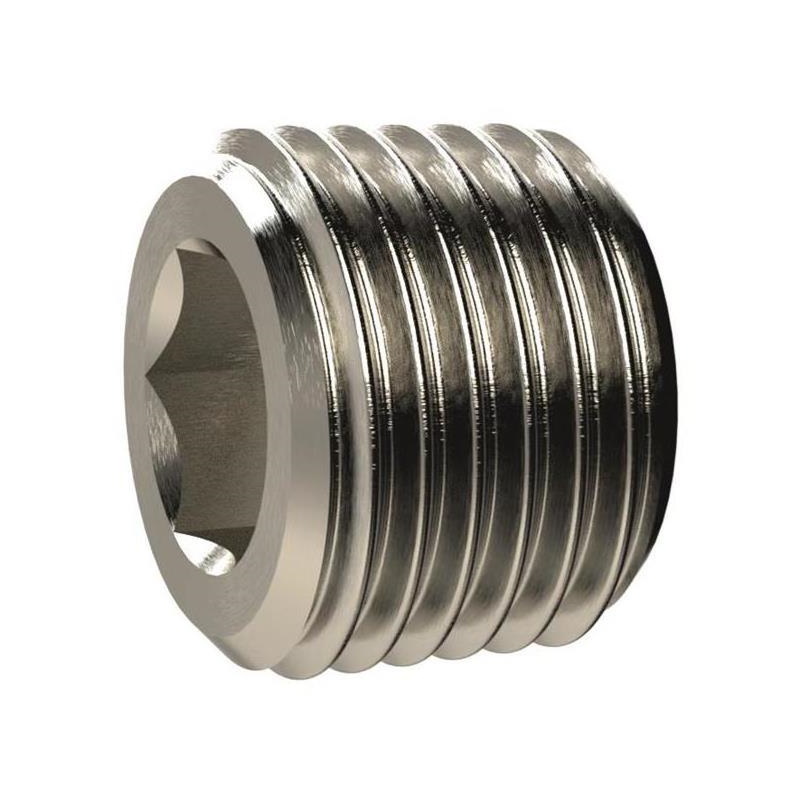

Verschlussschraube, R 1 1/4, Innensechskant, ohne Bund, MS vern. (Neue Ausführung) MSN290ROB114

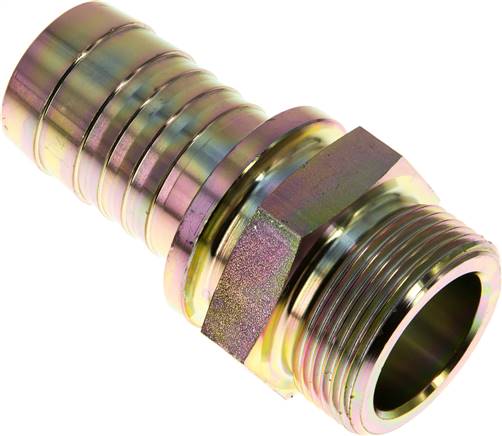

Gewindetülle, Sicherungsbund G 1-1/4"-32 (1-1/4")mm, Stahl verzinkt

Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)Sicherungsbund Ø (mm)45DN (mm)25Gewicht400 g / Stk.

Schlauchtülle, mit Mutter G 1/2"-9 (3/8")mm, 1.4571

ST129ES Schlauchtülle, mit Mutter G 1/2"-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)9 (3/8)PN (bar)40SW (mm)24Gewicht55 g / Stk.

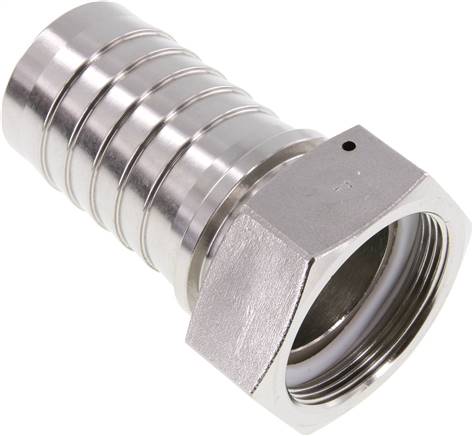

Schlauchtülle, DIN EN 14423 G 2"-50x68mm, 1.4301

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:Werkstoff1.4301GewindeG 2"Schlauch Ø innen x außen (mm)50x68Klemmschalen MessingSSA 68 HD MSKlemmschalen 1.4401SSA 68 HD ESErsatzdichtungenSTD DR 20 PTFEGewicht850 g / Stk.
