Doppelnippel R 3/8"-R 1/8", Messing/Rotguss
DN3818KMS Doppelnippel R 3/8"-R 1/8", Messing/RotgussWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeR 3/8"Gewinde-1R 1/8"PN (bar)16SW (mm)17Gewicht19 g / Stk.

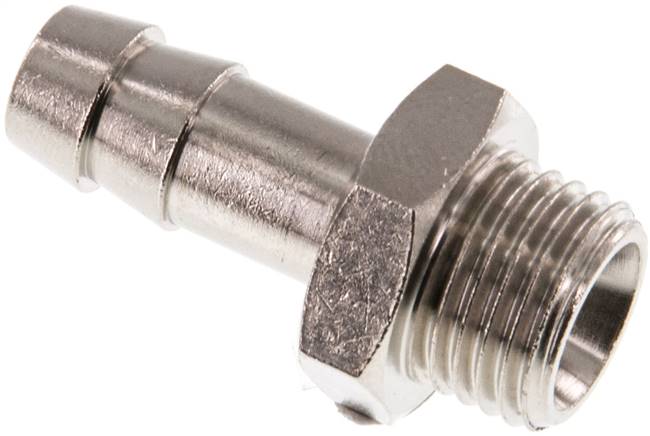

Gewindetülle G 1/4"-9 (3/8")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)17PN (bar)16Gewicht20 g / Stk.

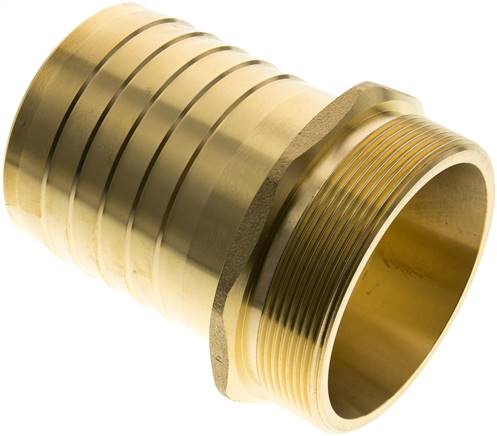

Gewindetülle G 3"-76 (3")mm, Messing
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 3"Schlauch Ø innen (mm)76 (3)SW (mm)95PN (bar)16Gewicht1 kg / Stk.

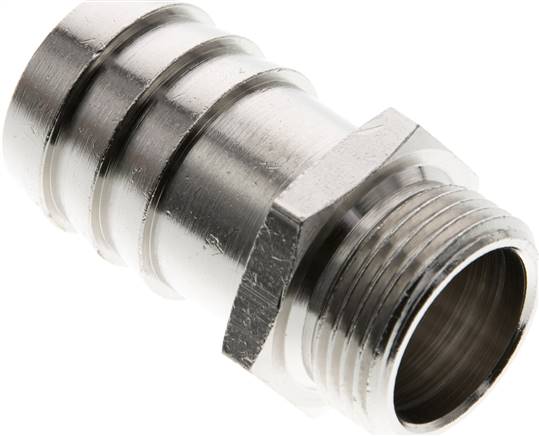

Gewindetülle G 3/4"-25 (1")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/4"Schlauch Ø innen (mm)25 (1)SW (mm)30PN (bar)16Gewicht95 g / Stk.

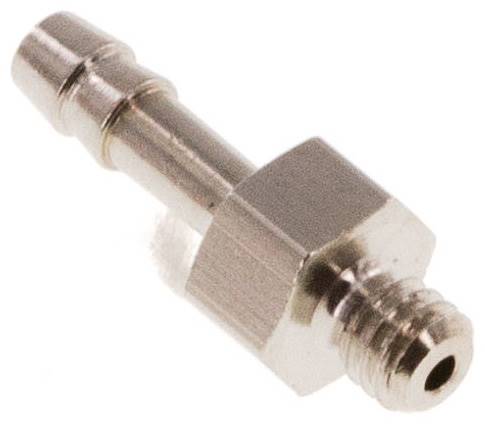

Gewindetülle M 3-2mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeM 3Schlauch Ø innen (mm)2SW (mm)5PN (bar)16Gewicht0.6 g / Stk.

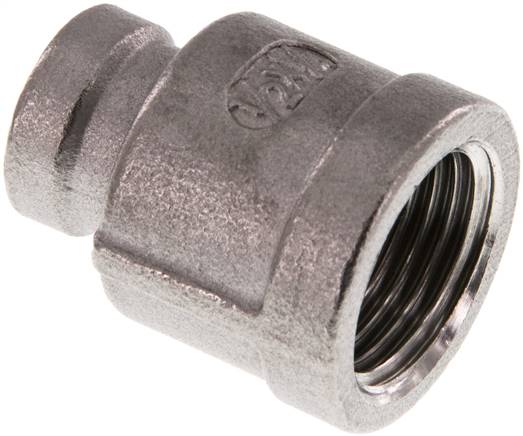

Rundmuffe Rp 1/2"-Rp 1/4", 1.4408
MUR1214ES Rundmuffe Rp 1/2"-Rp 1/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1/2"Gewinde-1Rp 1/4"PN (bar)16Gewicht60 g / Stk.

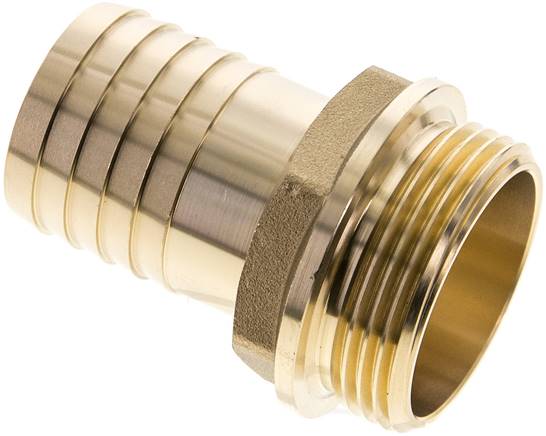

Gewindetülle G 1-1/4"-32 (1-1/4")mm, Messing
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)SW (mm)42PN (bar)16Gewicht170 g / Stk.

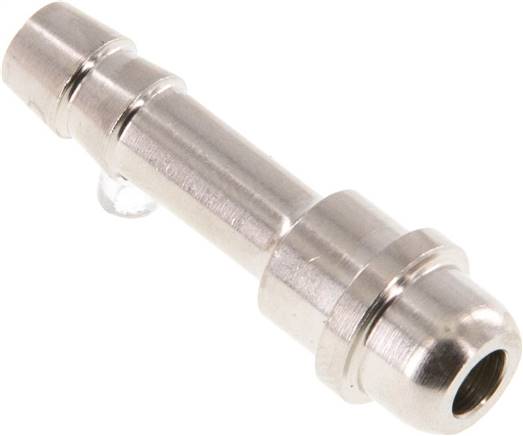

Tülle Messing vernickelt, G 1/4"-6 (1/4")mm, ohne Mutter
Achtung!•Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen. •Viele vernickelte Gewindetüllen oder Doppelnippel sind nicht mit einem Innenkonus ausgestattet. Wir empfehlen daher die Verwendung von Gewindetüllen oder Doppelnippeln aus Messing (blank).Weitere Eigenschaften:WerkstoffTülle Messing vernickeltSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 14 MSVGewinde (G)G 1/4"L (mm)15,5SW (mm)17Gewicht8.6 g / Stk.
Doppelnippel G 1"-G 1", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1"Gewinde-1G 1"PN (bar)40SW (mm)36Gewicht160 g / Stk.

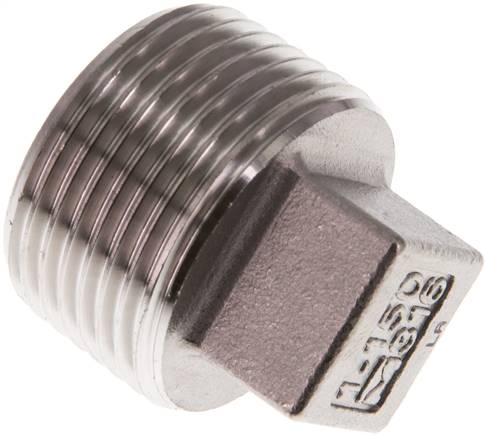

Verschlussstopfen Außenvkt. R 1", 1.4408
VS10VKES Verschlussstopfen Außenvkt. R 1", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1"PN (bar)16Gewicht75 g / Stk.

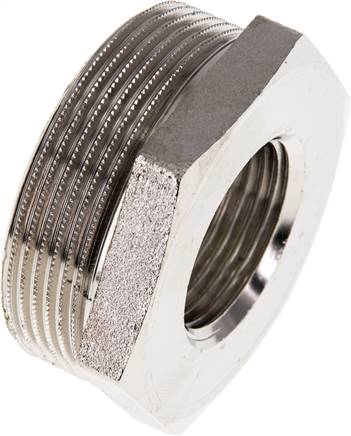

Reduziernippel G 2"(AG)-G 1"(IG), Messing vernickelt
RN2010MSV Reduziernippel G 2"(AG)-G 1"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 2"Gewinde innenG 1"PN (bar)16L (mm)8,5SW (mm)60Gewicht350 g / Stk.

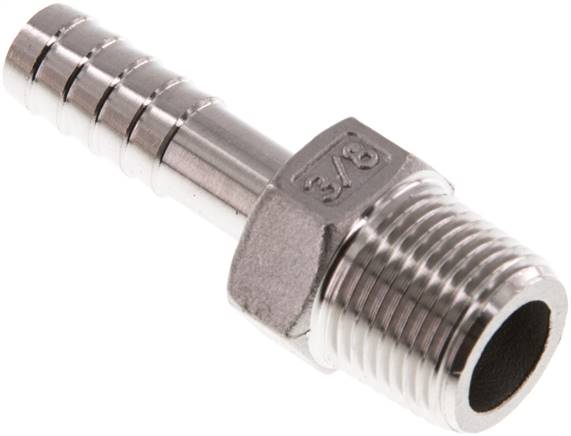

Gewindetülle R 3/8"-9 (3/8")mm, 1.4408
GT389KES Gewindetülle R 3/8"-9 (3/8")mm, 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/8"Schlauch Ø innen (mm)9 (3/8)SW (mm)19PN (bar)16Gewicht36 g / Stk.

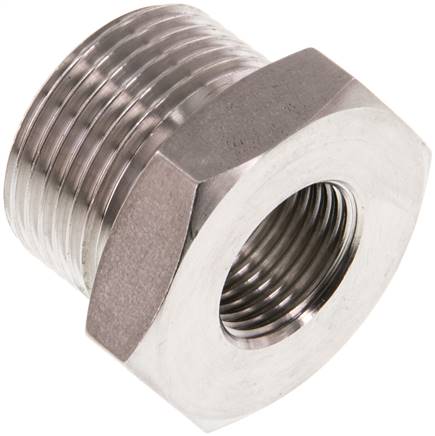

Reduziernippel G 3/4"(AG)-G 3/8"(IG), 1.4571
RN3438ES Reduziernippel G 3/4"(AG)-G 3/8"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 3/4"Gewinde innenG 3/8"PN (bar)40L (mm)8SW (mm)32Gewicht80 g / Stk.
Gewindetülle R 3/4"-16 (5/8")mm, PA 6
GT3416K Gewindetülle R 3/4"-16 (5/8")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 3/4"Schlauch Ø innen (mm)16 (5/8)SW (mm)27PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht14 g / Stk.

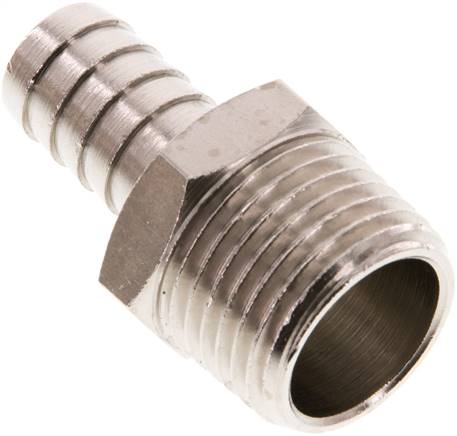

Gewindetülle R 1/2"-12mm, Messing vernickelt
GT1212KMSV Gewindetülle R 1/2"-12mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/2"Schlauch Ø innen (mm)12SW (mm)22PN (bar)16Gewicht34 g / Stk.

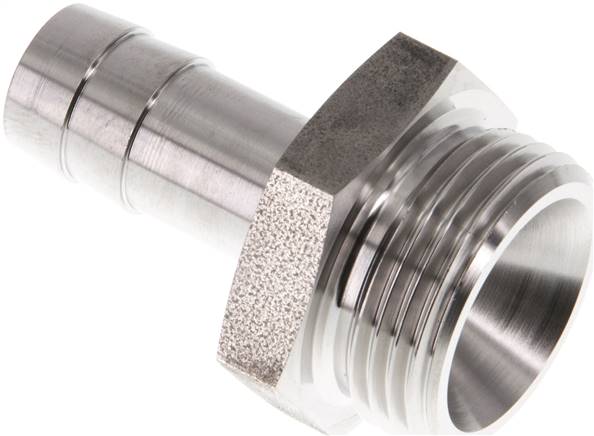

Gewindetülle G 3/4"-13 (1/2")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/4"Schlauch Ø innen (mm)13 (1/2)SW (mm)30PN (bar)40Gewicht85 g / Stk.

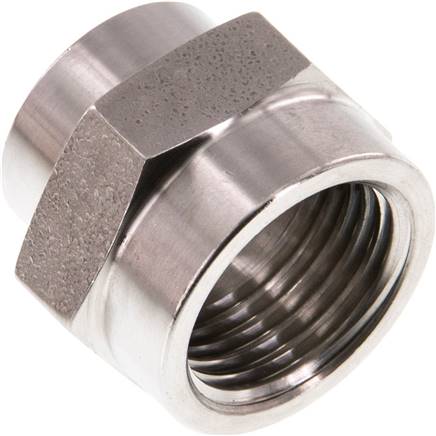

Muffe G 1/2"-G 3/8", 1.4571
MU1238ES Muffe G 1/2"-G 3/8", 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Gewinde-1G 3/8"PN (bar)40SW (mm)27L (mm)24Gewicht45 g / Stk.

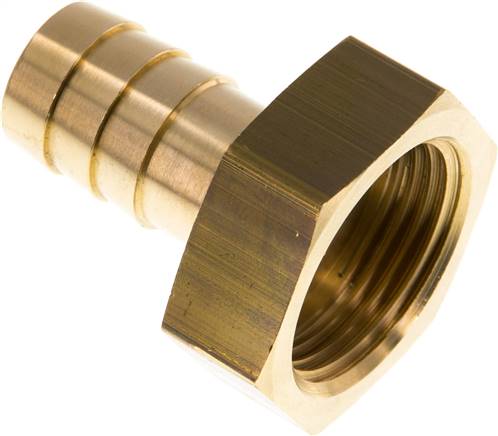

Aufschraub-Schlauchtülle G 1"-19 (3/4")mm, Messing
AST1019MS Aufschraub-Schlauchtülle G 1"-19 (3/4")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"Schlauch Ø innen (mm)19 (3/4)SW (mm)41PN (bar)16Gewicht125 g / Stk.

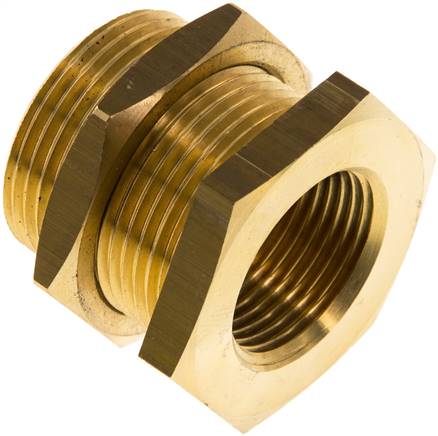

Schottverschraubung G 3/4"-M 34x2, Messing
SV34MS Schottverschraubung G 3/4"-M 34x2, MessingWeitere Eigenschaften:WerkstoffMessingGewinde innenG 3/4"Gewinde außenM 34x2Schottgewinde AM 34x2Emax (mm)24PN (bar)16Gewicht150 g / Stk.

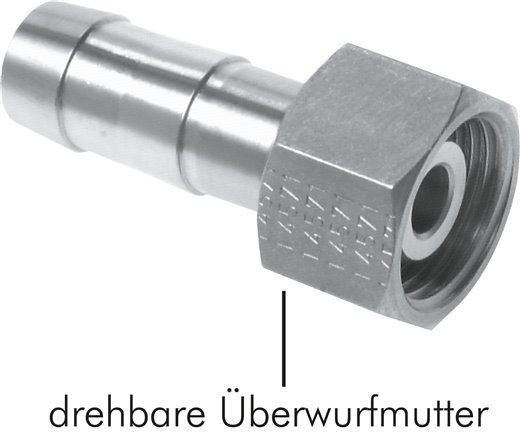

Schlauchtülle, mit Mutter G 1/8"-6 (1/4")mm, Messing vernickelt
ST186MSV Schlauchtülle, mit Mutter G 1/8"-6 (1/4")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)PN (bar)16SW (mm)12Gewicht12 g / Stk.

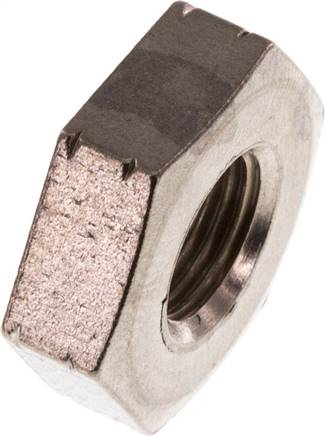

Gegenmutter Rp 1/8", V4A
Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:WerkstoffV4AGewindeRp 1/8"SW (mm)19Gewicht12 g / Stk.

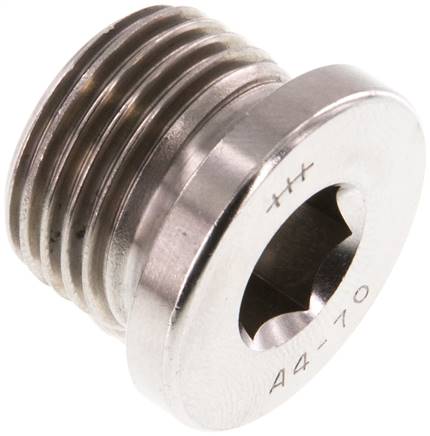

Verschlussstopfen Innenskt. G 1/2", V4A
VS12ES Verschlussstopfen Innenskt. G 1/2", V4AWeitere Eigenschaften:WerkstoffV4AO-RingohneGewindeG 1/2"PN (bar)40Gewicht44 g / Stk.

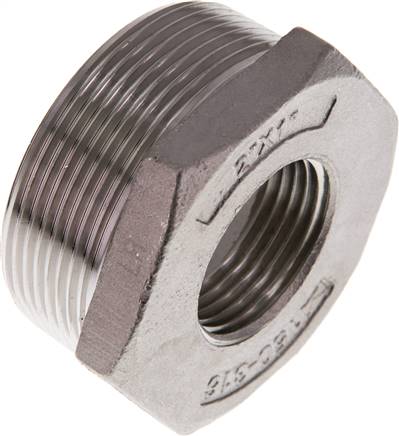

Reduziernippel R 2"(AG)-Rp 1"(IG), 1.4408
RN2010KES Reduziernippel R 2"(AG)-Rp 1"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 2"Gewinde innenRp 1"PN (bar)16Gewicht310 g / Stk.

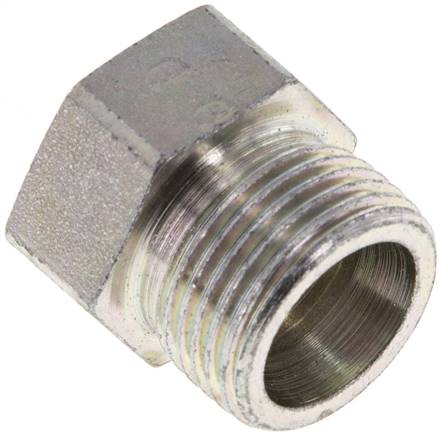

Verschlussverschraubung für Rohre 12 S (M20x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen12 S (M20x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht48 g / Stk.
