Überwurfmutter Messing, G 1/2" LH, 6 / 9 / 13 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 1/2 LHfür Schlauchtülle (mm)6 / 9 / 13L (mm)20,5SW (mm)24Gewicht33 g / Stk.
Verschlusskappe Rp 1/4", 1.4408
VK14ES Verschlusskappe Rp 1/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1/4"PN (bar)16Gewicht24 g / Stk.
Verschlussstopfen ohne Mutter /16 S, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (schwer)16 Spassende Überwurfmutter (schwer)M 16 SBetriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht40 g / Stk.
Gewindetülle G 3/4"-13 (1/2")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/4"Schlauch Ø innen (mm)13 (1/2)SW (mm)30PN (bar)16Gewicht70 g / Stk.

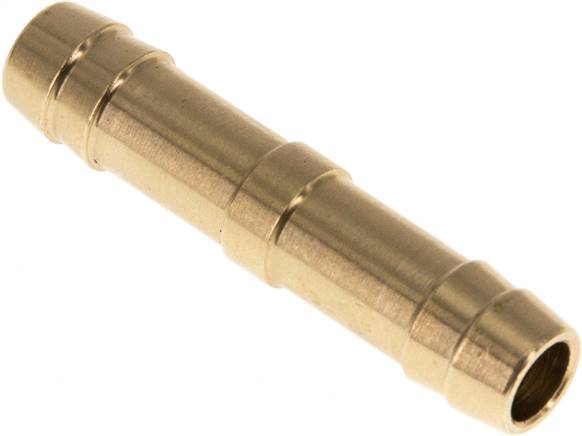

Schlauchverbindungsrohr 9 (3/8")mm-9 (3/8")mm, Messing
*Betriebsdruck ca. 2 bar, da aus verzinktem Blech hergestelltWeitere Eigenschaften:WerkstoffMessingSchlauch 1 Ø innen (mm)9 (3/8)Schlauch 2 Ø innen (mm)9 (3/8)Gewicht14 g / Stk.
Reduziernippel G 2"(AG)-G 1-1/2"(IG), Messing vernickelt
RN20112MSV Reduziernippel G 2"(AG)-G 1-1/2"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 2"Gewinde innenG 1-1/2"PN (bar)16L (mm)8,5SW (mm)60Gewicht230 g / Stk.

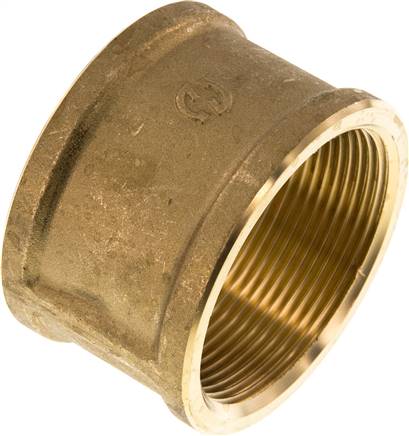

Rundmuffe G 2"-G 2", Messing
MUR20MS Rundmuffe G 2"-G 2", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 2"Gewinde-1G 2"PN (bar)16Gewicht320 g / Stk.
Schlauchtülle, mit Mutter G 3/8"-4mm, Messing
ST384MS Schlauchtülle, mit Mutter G 3/8"-4mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Schlauch Ø innen (mm)4PN (bar)16SW (mm)19Gewicht27 g / Stk.
Doppelnippel trennbar R 1"-R 1", Messing vernickelt
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1"Gewinde-1R 1"PN (bar)16Gewicht350 g / Stk.

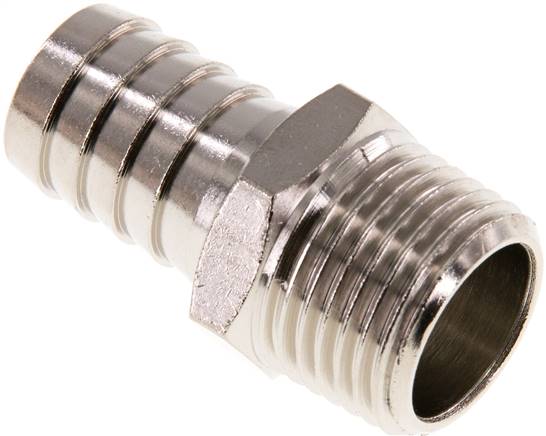

Gewindetülle R 1/2"-16 (5/8")mm, Messing vernickelt
GT1216KMSV Gewindetülle R 1/2"-16 (5/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/2"Schlauch Ø innen (mm)16 (5/8)SW (mm)22PN (bar)16Gewicht38 g / Stk.

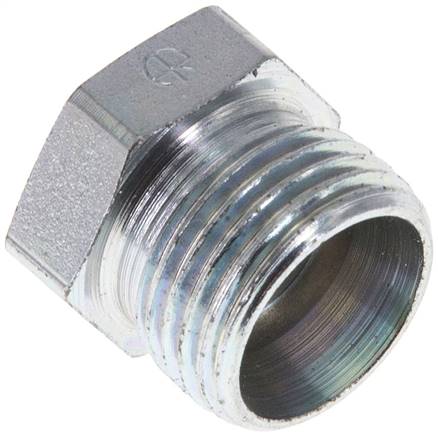

Verschlussverschraubung für Rohre 12 L (M18x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht23 g / Stk.
Gewindetülle, DIN EN 14423 R 3/4"-19x33mm, Stahl verzinkt
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeR 3/4"Schlauch Ø innen x außen (mm)19x33Klemmschalen MessingSSA 33 HD MSKlemmschalen 1.4401SSA 33 HD ESGewicht170 g / Stk.
Muffe M 5-M 5, Messing
MU50MS Muffe M 5-M 5, MessingWeitere Eigenschaften:WerkstoffMessingGewindeM 5Gewinde-1M 5PN (bar)16SW (mm)8L (mm)11Gewicht3.8 g / Stk.
Tülle Messing, G 1/4"-9 (3/8")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)9 (3/8)ÜberwurfmutterUM 14-9 MSGewinde (G)G 1/4"Überwurfmutter mit LinksgewindeUM 14-9 MS LHGewinde (G)-1G 1/4 LHL (mm)15,5SW (mm)17Gewicht9.9 g / Stk.
Reduziernippel G 1-1/2"(AG)-G 3/4"(IG), Messing vernickelt
RN11234MSV Reduziernippel G 1-1/2"(AG)-G 3/4"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1-1/2"Gewinde innenG 3/4"PN (bar)16L (mm)8SW (mm)50Gewicht230 g / Stk.
Verschraubung kon. dichtend, Rp 2"/R 2" (IG/AG), Edelstahl
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 2"Gewinde außenR 2"PN (bar)16Gewicht850 g / Stk.
Doppelnippel R 3/8"-R 1/8", 1.4408
DN3818KES Doppelnippel R 3/8"-R 1/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/8"Gewinde-1R 1/8"PN (bar)16SW (mm)19Gewicht28 g / Stk.
Verschlussstopfen Außenskt. R 3/4", 1.4408
VS34AKES Verschlussstopfen Außenskt. R 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/4"PN (bar)16Gewicht55 g / Stk.
Rundmuffe G 1-1/2"-G 1-1/2", Messing
MUR112MS Rundmuffe G 1-1/2"-G 1-1/2", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"Gewinde-1G 1-1/2"PN (bar)16Gewicht250 g / Stk.
Schottverschraubung G 3/4"-M 34x2, Messing vernickelt
SV34MSV Schottverschraubung G 3/4"-M 34x2, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenG 3/4"Gewinde außenM 34x2Schottgewinde AM 34x2Emax (mm)24PN (bar)16Gewicht150 g / Stk.
Doppelnippel G 1/2"-G 3/8", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Gewinde-1G 3/8"PN (bar)40SW (mm)24Gewicht44 g / Stk.
Doppelnippel R 1/2"-R 3/8", Messing vernickelt
DN1238KMSV Doppelnippel R 1/2"-R 3/8", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/2"Gewinde-1R 3/8"PN (bar)16SW (mm)22Gewicht35 g / Stk.

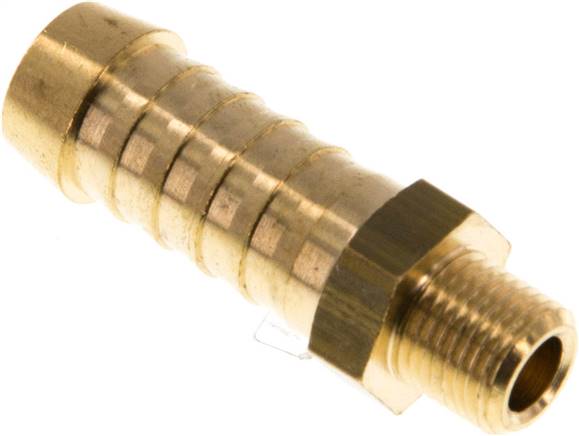

Gewindetülle M 8x0,75-9 (3/8")mm, Messing
GTM89MS Gewindetülle M 8x0,75-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeM 8x0,75Schlauch Ø innen (mm)9 (3/8)SW (mm)11Gewicht15 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
