Schott-Steckanschluss 4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)4AM 12x1Emax (mm)10Gewicht17 g / Stk.
Gerader Steckanschluss NPT 1/2"-1/4" (6,35 mm), IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:G / RNPT 1/2"D (mm)1/4 (6,35 mm)Betriebsdruck (bar)-0,95 bis 16Gewicht8.9 g / Stk.
Gewindetülle mit O-Ring G 1/4"-9 (3/8")mm, Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CWeitere Eigenschaften:GewindeG 1/4"Schlauch Ø innen (mm)9 (3/8)PN (bar)30SW (mm)17Gewicht18 g / Stk.
Schott-Verschraubung 6x4 - 6x4mm, Messing vernickelt
Typ Messing vernickeltBetriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / SchlauchesTyp AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*schwarz, Überwurfmuttern Polyamid glasverstärkt, **Kontermuttern aus Aluminium, ***Kontermuttern aus MessingWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch 1 Ø außen x innen (mm)6x4Schlauch 2 Ø außen x innen (mm)6x4SchottgewindeM 10x1Emax (mm)10Gewicht32 g / Stk.
Kunststoff-Schalldämpfer, gesintert (Eco), G 3/8"
Werkstoffe:gesintertes PolyethylenBetriebsdruck:max. 10 bar (Eco: max. 6 bar)Temperaturbereich:-20°C bis +80°C (Eco: +5°C bis +80°C)Weitere Eigenschaften:AusführungEcoGewindeG 3/8"Ø D (mm)25,0L (mm)54Gewicht9.8 g / Stk.
Muffe G 1/4"-G 1/8", Messing vernickelt
MU1418MSV Muffe G 1/4"-G 1/8", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Gewinde-1G 1/8"PN (bar)16SW (mm)17L (mm)20Gewicht17 g / Stk.
Verteilerrohr G 3/4"(IG/AG), Abgang 3 x G 1/2" (IG)
Werkstoffe:MessingEinsatzbereich:Zur Montage von Entnahmestellen. Die Verteiler können beliebig verlängert werden, da diese über ein Innen- und ein Außengewinde verfügen.Weitere Eigenschaften:Ausführung3 Abgänge (IG)Innengewinde G1G 3/4"Außengewinde G2G 3/4"Gewinde Abgang3 x G 1/2 (IG)L (mm)160A (mm)50Gewicht320 g / Stk.
Doppelnippel G 3/8"-G 1/8", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Gewinde-1G 1/8"PN (bar)40SW (mm)19Gewicht22 g / Stk.
Doppelnippel R 3/4"-R 3/4", 1.4408
DN3434KES Doppelnippel R 3/4"-R 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/4"Gewinde-1R 3/4"PN (bar)16SW (mm)29Gewicht75 g / Stk.
Winkel-Steckanschluss G 1/8"-10mm, IQS-Standard, GL
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/8"D (mm)10Gewicht16 g / Stk.
Doppelnippel R 3/4"-R 3/8", Messing/Rotguss
DN3438KMS Doppelnippel R 3/4"-R 3/8", Messing/RotgussWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeR 3/4"Gewinde-1R 3/8"PN (bar)16SW (mm)27Gewicht75 g / Stk.
Winkel-Steckanschluss 16mm Stecknippel, 16mm Schlauch
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)16D1 (mm)16Gewicht22 g / Stk.
Gewindetülle R 1/4"-6 (1/4")mm, Messing vernickelt
GT146KMSV Gewindetülle R 1/4"-6 (1/4")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/4"Schlauch Ø innen (mm)6 (1/4)SW (mm)14PN (bar)16Gewicht15 g / Stk.
Gerader Steckanschluss R 1/2"-12mm, Baureihe CV
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!*alternativ siehe auch Typen IQSG ... ESWeitere Eigenschaften:BaureiheBaureihe CVRR 1/2"D (mm)12Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 bis 15Gewicht42 g / Stk.
Absperrhahn G 1/4"-6mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66 / PPS, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PA 66 (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:Druckluft, neutrale GaseFunktionsprinzip:Die Absperrhähne sperren den Luftstrom ab und trennen damit 2 Systeme voneinander. Eine Entlüftung findet nicht statt.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:GG 1/4"D (mm)6Gewicht38 g / Stk.
Doppelnippel G 1/4"-G 1/8", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Gewinde-1G 1/8"PN (bar)40SW (mm)17Gewicht17 g / Stk.
Verschlussstopfen für 18mm Steckanschlüsse, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)18Gewicht8.2 g / Stk.
Verschlussstopfen ohne Mutter 6 L/6 S, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (leicht)6 Lfür Rohrverschraubung (schwer)6 Spassende Überwurfmutter (leicht)M 6 Lpassende Überwurfmutter (schwer)M 6 SBetriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht5.1 g / Stk.
Winkel-Drosselrückschlagventil R 1/8"-6mm,zuluftregelnd
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barVorteile:•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglichWeitere Eigenschaften:AusführungzuluftregelndRR 1/8"D (mm)6Gewicht18 g / Stk.
Schutzkappe für 15mm Steckanschlüsse, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)15Gewicht1.1 g / Stk.
Gerade Verschraubung G 3/8"-10x8mm, Messing vernickelt
Typ Messing vernickelt (NBR- & FKM-Dichtung)Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis max. +80°C, (FKM-Dichtung: -20°C bis max. +150°C)Typ AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Gewindekörper in Stahl verzinkt, Überwurfmutter in Aluminium, **keine ElastomerdichtungWeitere Eigenschaften:WerkstoffMessing vernickeltDichtungenNBREinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)10x8Betriebsdruck (bar)-0,95 bis 20Temperaturbereich (°C)-20 bis +80Gewicht33 g / Stk.

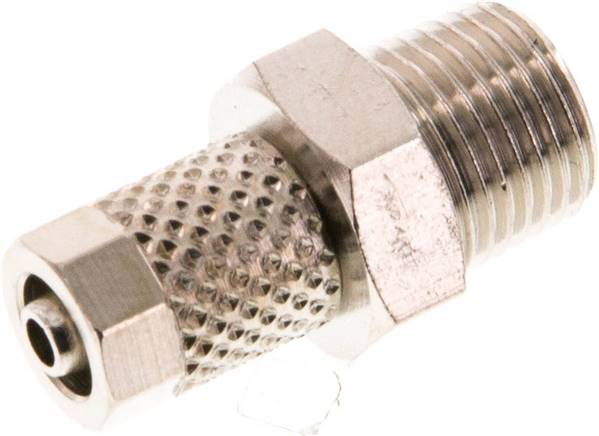

Gerade Verschraubung R 1/8"-5x3mm, Messing vernickelt
Betriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / Schlauches*Schlauchnippel demontierbarWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeR 1/8"Schlauch Ø außen x innen (mm)5x3Gewicht10 g / Stk.
Gerader Steckanschluss G 1/4"-4mm, IQS-Standard m. Innens
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/4"D (mm)4P (mm)17,0Gewicht12 g / Stk.
Verteilerleiste 2 x G 3/8"-2 x G 1/4", Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnet, **Befestigungsbohrungen ausgangsseitig angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 AbgängeGewinde Eingang2 x G 3/8"Gewinde Abgang2 x G 1/4"L (mm)72A (mm)40B (mm)18C (mm)36D (mm)20E (mm)36,0F (mm)6,5G1 (mm)6,0G2 (mm)34,0Gewicht115 g / Stk.
