Schlauchtülle, m.Mutter(links) G 3/8" LH-6 (1/4")mm, Messing
ST386MSLH Schlauchtülle, m.Mutter(links) G 3/8" LH-6 (1/4")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8 LHSchlauch Ø innen (mm)6 (1/4)PN (bar)16SW (mm)19Gewicht28 g / Stk.
Verschlussstopfen Innenskt. M 14x1,5 (konisch), Messing
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 14x1,5 (konisch)PN (bar)16Gewicht8.7 g / Stk.
Gerade Schneidringverschr. R 1/4"-10 L (M16x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen10 L (M16x1,5)EinschraubgewindeR 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht46 g / Stk.
Hydraulik-Reduzierung G 1/2"(AG)-G 1"(IG), Stahl verzinkt, Elastomerdichtung
*ohne ElastomerdichtungWeitere Eigenschaften:WerkstoffStahl verzinkt, ElastomerdichtungGewinde außenG 1/2"Gewinde innenG 1"PN (bar)400Temperaturbereich (°C)-35 bis +100Gewicht220 g / Stk.
Verschraubung flach dichtend Rp/R 2" (IG/AG), Edelstahl
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 2"Gewinde außenR 2"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht850 g / Stk.
T-Verschraubung R 1/4"-8x6mm, Messing vernickelt
Betriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / SchlauchesWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeR 1/4"Schlauch Ø außen x innen (mm)8x6Gewicht33 g / Stk.
Verteiler VT 3 G3/8i-3xSK DGKE700121
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Schnellkupplungen in Messing-Ausführung NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Mit 3 Anschlüssen
Winkel-Steckanschluss G 1/4"-5mm, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:GG 1/4"D (mm)5Betriebsdruck (bar)-0,95 bis 16Gewicht7.4 g / Stk.
Drosselrückschlagventil 12mm Steckanschluss
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:%2Betriebsdruck:%1Vorteile:•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglich*Mini-Bauform, 0°C bis max. +60°C, -0,95 bis 10 barWeitere Eigenschaften:D (mm)12SerieIQS-StandardBetriebsdruck (bar)-0,95 bis 20Temperaturbereich (°C)-20 bis +80Gewicht110 g / Stk.

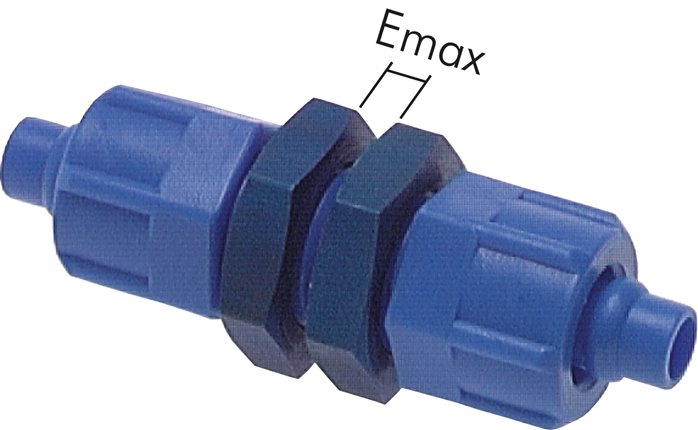

Schott-Verschraubung 8x6 - 8x6mm, Kunststoff (POM)
Typ Messing vernickeltBetriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / SchlauchesTyp AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*schwarz, Überwurfmuttern Polyamid glasverstärkt, **Kontermuttern aus Aluminium, ***Kontermuttern aus MessingWeitere Eigenschaften:WerkstoffKunststoff (POM)Schlauch 1 Ø außen x innen (mm)8x6Schlauch 2 Ø außen x innen (mm)8x6SchottgewindeM 12x1Emax (mm)3,5Betriebsdruck (bar)-0,99 bis 10Temperaturbereich (°C)-10 bis +60Gewicht10 g / Stk.
LE-Einschraubstück G 3/4"(IG)-R 3/4"(AG), Messing
*Innengewinde: RpWeitere Eigenschaften:WerkstoffMessingGewinde außenR 3/4"Gewinde innenG 3/4"PN (bar)16Gewicht175 g / Stk.
Verschlussstopfen für 8mm Steckanschlüsse, IQS-MSV
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandard / HochtemperaturD (mm)8Temperaturbereich (°C)-20 bis +150Gewicht7.2 g / Stk.
T-Steckanschluss 4mm, IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:D (mm)4Betriebsdruck (bar)-0,95 bis 16Gewicht4.7 g / Stk.
Gerader Steckanschluss R 1/8"-10mm, IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:G / RR 1/8"D (mm)10Betriebsdruck (bar)-0,95 bis 11Gewicht6.8 g / Stk.
Schottverschraubung M 5-G 1/8", Messing vernickelt
SV50MSV Schottverschraubung M 5-G 1/8", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenM 5Gewinde außenG 1/8"Schottgewinde AG 1/8"Emax (mm)8PN (bar)16Gewicht12 g / Stk.
Winkel-Steckanschluss, selbstabsperrend G 3/8"-12mm
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:0 bis 10 barFunktionsprinzip:Die eingebaute Sperre blockiert den Luftstrom, sobald der Schlauch demontiert wird. Nach Einschieben eines Schlauches wird der Luftstrom wieder frei gegeben.Medien:Druckluft, neutrale GaseVorteile:•günstiger als eine Kupplung, •verschließt wie eine KupplungWeitere Eigenschaften:GG 3/8"D (mm)12Gewicht90 g / Stk.
Winkel-Drosselrückschlagventil M 5-6mm,zuluftregelnd, Messing, Eco
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseFunktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Vorteile:•stabile Bauform, •nur mit Schraubendreher verstellbar, •besonders preiswert, •größte VielfaltWeitere Eigenschaften:AusführungzuluftregelndGM 5D (mm)6Gewicht16 g / Stk.
Verteilerleiste 2 x G 1/4"-12 x G 1/8", Aluminium eloxiert, doppelseitig
*Befestigungsbohrungen gegenüberliegend angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 x 6 AbgängeGewinde Eingang2 x G 1/4"Gewinde Abgang12 x G 1/8"L (mm)180A (mm)30B (mm)15C (mm)30D (mm)20E (mm)30,0F (mm)5,2G1 (mm)4,5G2 (mm)4,5Gewicht230 g / Stk.
Reduziereinsatz 12 S-10 S (M18x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichAchtung: Bitte beachten Sie:Bei Verwendung unterschiedlicher Baureihen darf die Verschraubung nur mit dem Betriebsdruck der leichten Baureihe belastet werden.*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (1) (mm)12 SRohr Ø außen (2)10 S (M18x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht70 g / Stk.
Winkel-Steckanschluss G 1/4"-8mm, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:GG 1/4"D (mm)8Betriebsdruck (bar)-0,95 bis 16Gewicht11 g / Stk.
Winkel-Drosselrückschlagventil G 1/4"-8mm,zuluftregelnd, Messing, Eco
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseFunktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Vorteile:•stabile Bauform, •nur mit Schraubendreher verstellbar, •besonders preiswert, •größte VielfaltWeitere Eigenschaften:AusführungzuluftregelndGG 1/4"D (mm)8Gewicht55 g / Stk.
Gerade Schneidringverschr. R 1/8"-5 LL (M10x1), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureihesehr leichte BaureiheRohr Ø außen5 LL (M10x1)EinschraubgewindeR 1/8"Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht15 g / Stk.
Einstellb. 45°-Schneidringverschraubung 12 L (M18x1,5), Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)12 LRohr Ø außen12 L (M18x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht110 g / Stk.
T-Verschraubung R 1/4"-6x4mm, Messing vernickelt
Betriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / SchlauchesWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeR 1/4"Schlauch Ø außen x innen (mm)6x4Gewicht28 g / Stk.
Verschraubungen und Verbinder vom Fachhändler
Sie müssen Ihre Geräte, Systeme, Schläuche etc. anschließen, neu verbinden oder umleiten? Egal ob Standardverschraubungen, wie Doppelnippel, Reduziernippel, Muffen, Tüllen, Verschlussschrauben, Muttern, Schott-Verschraubungen, Verlängerungsstücke oder Anschlussstücke, Verteiler, Verteilerdosen, Tempergussfittinge, Stahlfittinge, Schnellsteckverbinder, Schalldämpfer, Scheidring-Verschraubungen oder mehr - wir haben das richtige Druckluftzubehör für Sie!
Unser umfangreiches Sortiment an Druckluft Verschraubungen und Verbindern - hochwertig, flexibel und robust.
Bei Fragen und Unklarheiten nutzen Sie doch bequem unser Kontaktformular - wir setzen uns umgehend mit Ihnen in Verbindung!
