Verschlussstopfen für 12mm Steckanschlüsse, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)12SerieIQS-StandardGewicht3.7 g / Stk.

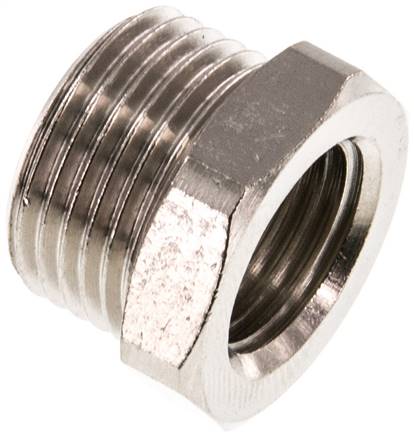

Reduziernippel G 3/8"(AG)-G 1/4"(IG), Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 3/8"Gewinde innenG 1/4"PN (bar)16L (mm)5SW (mm)19Gewicht12 g / Stk.
Doppelnippel G 1/8"-G 1/8", Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Gewinde-1G 1/8"PN (bar)16SW (mm)14Gewicht8.5 g / Stk.
Gerade Schneidringverschraubung 8 LL (M12x1), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureihesehr leichte BaureiheRohr Ø außen8 LL (M12x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht26 g / Stk.

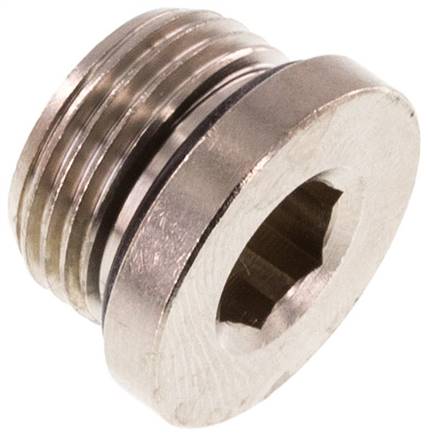

Verschlussstopfen Innenskt. G 3/8", Messing vernickelt
VS38MSV Verschlussstopfen Innenskt. G 3/8", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltO-RingNBRGewindeG 3/8"PN (bar)16Temperaturbereich (°C)-25 bis +100Gewicht18 g / Stk.
Doppelnippel R 1/2"-R 1/4", Messing/Rotguss
DN1214KMS Doppelnippel R 1/2"-R 1/4", Messing/RotgussWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeR 1/2"Gewinde-1R 1/4"PN (bar)16SW (mm)22Gewicht35 g / Stk.
Schalldämpfer G 1/4", Drahtgewebe, Messing
Werkstoffe:Drahtgewebe: 1.4301Optional:NPT-Gewinde* -NPT*nicht für Typ PolyamidWeitere Eigenschaften:Werkstoff KörperMessingGewindeG 1/4"SW (mm)16L (mm)11Gewicht11 g / Stk.
2-fach-Luftweiche mit Schnellkupplungen, G 1/2" (AG)
Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barWeitere Eigenschaften:Ausführung2-fachEingang EG 1/2"Abgang2 x Kupplungsdosen NW 7,2Gewicht370 g / Stk.
Gerader Steckanschluss 12mm-10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)12D1 (mm)10Gewicht15 g / Stk.
T-Verschraubung 6x4 / 6x4mm, Messing vernickelt
Typ Messing vernickeltBetriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / SchlauchesTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Schlauchnippel demontierbarWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø links/rechts außen x innen (mm)6x4Schlauch Ø mittig außen x innen (mm)6x4Gewicht28 g / Stk.
Gerader Steckanschluss G 3/8"-10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring*ohne InnensechskantWeitere Eigenschaften:GG 3/8"D (mm)10Gewicht21 g / Stk.
Winkel-Steckanschluss 10mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardD (mm)10Temperaturbereich (°C)-20 bis +80Gewicht28 g / Stk.
Winkel-Steckanschluss 6mm Stecknippel, IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:D (mm)6D1 (mm)6Betriebsdruck (bar)-0,95 bis 16Gewicht3.2 g / Stk.
Muffe G 1/4"-G 1/4", Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Gewinde-1G 1/4"PN (bar)16SW (mm)17L (mm)22Gewicht19 g / Stk.
Doppelnippel G 1/8"-G 1/8", Messing/Rotguss
Weitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 1/8"Gewinde-1G 1/8"PN (bar)16SW (mm)14Gewicht9.6 g / Stk.
Anschweißmuffe Rp 1/4"-11mm, 1.4571 (DIN2986-halb)
Weitere Eigenschaften:Werkstoff1.4571BaulängehalbL (mm)11D (mm)18,5GewindeRp 1/4"Gewicht13 g / Stk.
Doppelnippel DN-MS-G1/2a x G1/2a DGKE030144
Messing Zur Montage des Kugelhahns Mit Innenkonus Technische Daten Inhalt 1
Schneidring Stahl verzinkt 12 L (M18x1,5)/12 S (M20x1,5)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen12 L (M18x1,5)Rohr Ø außen (alternativ)12 S (M20x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht3.6 g / Stk.
Winkel-Steckanschluss G 3/8"-8mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 3/8"D (mm)8Gewicht22 g / Stk.
Gerader Steckanschluss R 1/4"-3/8" (9,52 mm), IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:G / RR 1/4"D (mm)3/8 (9,52 mm)Betriebsdruck (bar)-0,95 bis 11Gewicht7.5 g / Stk.
Gerader Steckanschluss M 3-2mm innen, Messing
Montage:Schlauch bis zum Anschlag aufschieben. Demontage: Schlauch aufschneiden.Weitere Eigenschaften:WerkstoffMessingGewindeM 3Schlauch Ø innen (mm)2SW (mm)4,5Gewicht0.6 g / Stk.
Gerader Steckanschluss 8mm-8mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardD (mm)8D1 (mm)8Temperaturbereich (°C)-20 bis +80Gewicht20 g / Stk.
Verschraubungen und Verbinder vom Fachhändler
Sie müssen Ihre Geräte, Systeme, Schläuche etc. anschließen, neu verbinden oder umleiten? Egal ob Standardverschraubungen, wie Doppelnippel, Reduziernippel, Muffen, Tüllen, Verschlussschrauben, Muttern, Schott-Verschraubungen, Verlängerungsstücke oder Anschlussstücke, Verteiler, Verteilerdosen, Tempergussfittinge, Stahlfittinge, Schnellsteckverbinder, Schalldämpfer, Scheidring-Verschraubungen oder mehr - wir haben das richtige Druckluftzubehör für Sie!
Unser umfangreiches Sortiment an Druckluft Verschraubungen und Verbindern - hochwertig, flexibel und robust.
