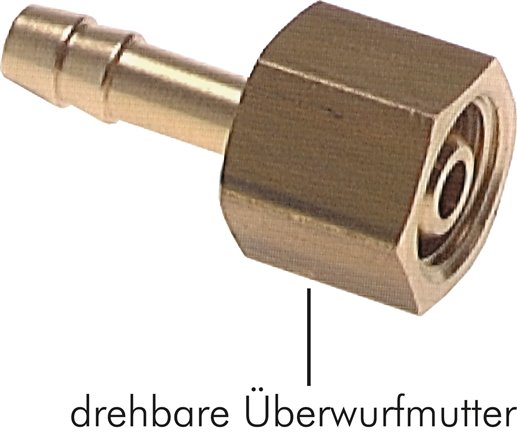

Schlauchtülle, mit Mutter G 3/8"-4mm, Messing
ST384MS Schlauchtülle, mit Mutter G 3/8"-4mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Schlauch Ø innen (mm)4PN (bar)16SW (mm)19Gewicht27 g / Stk.
Reduziernippel R 2-1/2"(AG)-Rp 3"(IG), Temperguss verzinkt
RN21230KST Reduziernippel R 2-1/2"(AG)-Rp 3"(IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewinde außenR 2-1/2"Gewinde innenRp 3"PN (bar)25Gewicht900 g / Stk.
Rohrdoppelnippel R 1/4"-200mm, Stahlrohr ST 37 verzinkt
RONI14/200ST Rohrdoppelnippel R 1/4"-200mm, Stahlrohr ST 37 verzinktWeitere Eigenschaften:WerkstoffStahlrohr ST 37 verzinktGewindeR 1/4"L (mm)200Betriebsdruck (bar)50Gewicht105 g / Stk.
Winkel-Absperrhahn R 3/8"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66 / PPS, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PA 66 (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:Druckluft, neutrale GaseFunktionsprinzip:Die Absperrhähne sperren den Luftstrom ab und trennen damit 2 Systeme voneinander. Eine Entlüftung findet nicht statt.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:RR 3/8"D (mm)12Gewicht95 g / Stk.
Hydraulik-Rückschlagventil 10 L (M16x1,5), Stahl verzinkt
Werkstoffe:Dichtung: NBR (1.4571: Dichtung: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Optional:Öffnungsdrücke: (Stahl: 0,5 bar -0,5, 2,0 bar -2, 2,5 bar* -2,5, 3,0 bar** -3)Achtung:Für die Montage von Edelstahl-Verschraubungen verwenden Sie bitte PASTE ES.*nur Rohrdurchmesser >= 28 mm, **nur Rohrdurchmesser <= 25 mmWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen10 L (M16x1,5)Betriebsdruck (bar)250Öffnungsdruck (? ca. 20%) (bar)1Temperaturbereich (°C)-20 bis +100Gewicht145 g / Stk.
Gerade Schneidringverschr. M 16x1,5-12 L (M18x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)EinschraubgewindeM 16x1,5Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht70 g / Stk.
Verteilerleiste 2 x G 1/8"-6 x M 5, Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnet, **Befestigungsbohrungen ausgangsseitig angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung6 AbgängeGewinde Eingang2 x G 1/8"Gewinde Abgang6 x M 5L (mm)105A (mm)20B (mm)15C (mm)15D (mm)15E (mm)22,5F (mm)4,2G1 (mm)3,5G2 (mm)3,5Gewicht70 g / Stk.
Hydraulik-Rückschlagventil 8 L (M14x1,5)-G 1/4", Stahl verzinkt, Durchfluss Rohr zu Gewinde
Werkstoffe:Dichtung: NBR (1.4571: Dichtung: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Optional:Öffnungsdrücke: (Stahl: 0,5 bar -0,5, 2,0 bar -2, 2,5 bar* -2,5, 3,0 bar** -3)*nur Rohrdurchmesser >= 28 mm, **nur Rohrdurchmesser <= 25 mmWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheStrömungsrichtungvom Rohr zum GewindeRohr Ø außen8 L (M14x1,5)EinschraubgewindeG 1/4"Betriebsdruck (bar)250Öffnungsdruck (? ca. 20%) (bar)1Temperaturbereich (°C)-20 bis +100Gewicht70 g / Stk.
Winkelverteiler 3 x Rp 1" (IG), Temperguss verzinkt
WV10ST Winkelverteiler 3 x Rp 1" (IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewinde3 x Rp 1"Gewicht220 g / Stk.
T-Steckanschluss G 1/2"-14mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/2"D (mm)14Gewicht50 g / Stk.
Aufschraub-Schneidringverschr. 8 LL (M12x1)-G 3/8", Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Schneidring: MessingTemperaturbereich:-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)Empfohlene Rohrwerkstoffe:Kupfer, Polyamid (mit Verstärkungshülse)Hinweis:Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.Weitere Eigenschaften:Baureihesehr leichte BaureiheRohr Ø außen8 LL (M12x1)InnengewindeG 3/8"Betriebsdruck mit hartem Kupferrohr (bar)100Temperaturbereich (°C)-60 bis +300Gewicht34 g / Stk.
T-Einschraubstück G 1/2"(IG)-R 1/2"(AG), Messing vernickelt
TE12MSV T-Einschraubstück G 1/2"(IG)-R 1/2"(AG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenR 1/2"Gewinde innenG 1/2"PN (bar)16Gewicht130 g / Stk.
Doppelnippel R 3/8"-R 1/8", 1.4408
DN3818KES Doppelnippel R 3/8"-R 1/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/8"Gewinde-1R 1/8"PN (bar)16SW (mm)19Gewicht28 g / Stk.

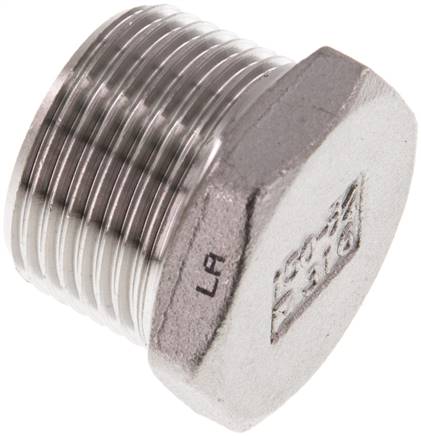

Verschlussstopfen Außenskt. R 3/4", 1.4408
VS34AKES Verschlussstopfen Außenskt. R 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/4"PN (bar)16Gewicht55 g / Stk.
Kreuzstück G 1/8"(IG)-R 1/8"(AG), Messing vernickelt
KE18MSV Kreuzstück G 1/8"(IG)-R 1/8"(AG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenR 1/8"Gewinde innenG 1/8"Gewicht34 g / Stk.
Reduzierstück RDS-G1 1/4a x G3/4i DGKE770096
Messing Mit Außen- und Innengewinde Für die Verbindung einer T-Verschraubung mit dem Stecksystem Technische Daten Inhalt 1 Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
Gerade Schneidringverschr. G 1/4"-12 L (M18x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)EinschraubgewindeG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht65 g / Stk.
Y-Stück Rp 3/8" (IG), Temperguss verzinkt
Y38ST Y-Stück Rp 3/8" (IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 3/8"PN (bar)25Gewicht75 g / Stk.
Rundmuffe G 1-1/2"-G 1-1/2", Messing
MUR112MS Rundmuffe G 1-1/2"-G 1-1/2", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"Gewinde-1G 1-1/2"PN (bar)16Gewicht250 g / Stk.
Schottverschraubung G 3/4"-M 34x2, Messing vernickelt
SV34MSV Schottverschraubung G 3/4"-M 34x2, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenG 3/4"Gewinde außenM 34x2Schottgewinde AM 34x2Emax (mm)24PN (bar)16Gewicht150 g / Stk.
Gerade Verschraubung G 1/8"-10x8mm, PFA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPFA***EinschraubgewindeG 1/8"Schlauch Ø außen x innen (mm)10x8Anschlussprinzip2Temperaturbereich (°C)-40 bis +180Gewicht15 g / Stk.
Verschraubung kon. dichtend, Rp 2-1/2"/R 2-1/2" (IG/AG)
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffTemperguss verzinktGewinde innenRp 2-1/2"Gewinde außenR 2-1/2"PN (bar)25Gewicht1,8 kg / Stk.
Verschraubungen und Verbinder vom Fachhändler
Sie müssen Ihre Geräte, Systeme, Schläuche etc. anschließen, neu verbinden oder umleiten? Egal ob Standardverschraubungen, wie Doppelnippel, Reduziernippel, Muffen, Tüllen, Verschlussschrauben, Muttern, Schott-Verschraubungen, Verlängerungsstücke oder Anschlussstücke, Verteiler, Verteilerdosen, Tempergussfittinge, Stahlfittinge, Schnellsteckverbinder, Schalldämpfer, Scheidring-Verschraubungen oder mehr - wir haben das richtige Druckluftzubehör für Sie!
Unser umfangreiches Sortiment an Druckluft Verschraubungen und Verbindern - hochwertig, flexibel und robust.
