Winkel-Verschraubung G 3/8"-8x6mm, Polypropylen, Hohlschraube
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPolypropylen***EinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)8x6Anschlussprinzip1*Temperaturbereich (°C)+5 bis +90Gewicht21 g / Stk.

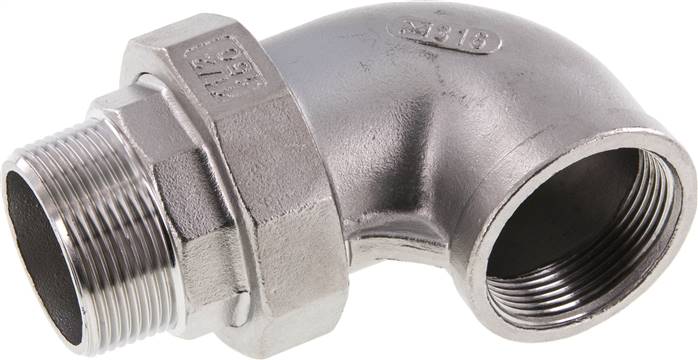

Winkel-Verschraubung flach dichtend Rp/R 1-1/4"(IG/AG), Edelstahl
Werkstoffe:Dichtung: Typ Temperguss verinkt: Centellen*, Typ 1.4408: PTFETemperaturbereich:-200°C bis +200°CAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.*Einsatzbereich: Wasser, Dampf, Alkohol, Glykol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1-1/4"Gewinde außenR 1-1/4"PN (bar)16b (mm)98c (mm)47ErsatzdichtungenDNT 114 DI TEGewicht650 g / Stk.
Gerader Steckanschluss NPT 1/8"-5/16" (7,94 mm), IQS-Inch
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Weitere Eigenschaften:RNPT 1/8"D (mm)5/16 (7,94 mm)Gewicht15 g / Stk.
Y-Steckanschluss 4mm, IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:D (mm)4Betriebsdruck (bar)-0,95 bis 16Gewicht6.1 g / Stk.
Schneid- / Dichtring 10x8mm, PFA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPFA***Schlauch Ø außen x innen (mm)10x8AusführungSchneid- / DichtringAnschlussprinzip2Temperaturbereich (°C)-40 bis +180Gewicht0.7 g / Stk.
Kompakt-Steckanschluss, T-Stück, einfach, MS vernickelt, Schlauch D 04 mm, Anschluss 1/8"
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Vorteile:•Diese Baureihe ermöglicht die Montage auch nachdem der Schlauch bereits eingesteckt wurde. Die Anschlüsse werden mit einem Innensechskantschlüssel eingeschraubt.Weitere Eigenschaften:Baureiheeinfach, MS vernickeltGG 1/8"D (mm)4Temperaturbereich (°C)-20 bis +70Betriebsdruck (bar)-0,95 bis 15Gewicht28 g / Stk.
Winkel-Verschraubung G 3/8"-8x6mm, PFA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPFA***EinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)8x6Anschlussprinzip2Temperaturbereich (°C)-40 bis +180Gewicht25 g / Stk.
Verschraubung kon. dichtend, Rp 1-1/2"/R 1-1/2" (IG/AG), Edelstahl
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1-1/2"Gewinde außenR 1-1/2"PN (bar)16Gewicht550 g / Stk.
Winkel-Steckanschluss, lang G 1/4"-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/4"D (mm)4Gewicht30 g / Stk.
Schott-Steckanschluss 6mm, IQS-PP, Polypropylen mit Edelstahl-Gewinde
Werkstoffe:Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-ZulassungTemperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.Medien:ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)Hinweis:Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.Vorteile:•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-ZulassungWeitere Eigenschaften:AusführungEdelstahlD (mm)6AM 15x1Emax (mm)8,5Gewicht29 g / Stk.
Präzisionsdrosselschalldämpfer G 1/8", 1.4571
Bauart:Präzise Drosselspindel, wie sie bei den Winkel-Drosselventilen verwendet wird, dient als Grundkörper und ermöglicht dadurch eine sehr gute Durchflusseinstellung. Die große Schalldämpferfläche aus Sintermetall reduziert das Abluftgeräusch auf ein Minimum.Werkstoffe:Typ Messing vernickelt: Hohlschraubendrossel: Messing vernickelt, Dichtungen und O-Ringe: NBR, Schalldämpfer: Sintermetall Bronze, Typ 1.4571: Hohlschraubendrossel: 1.4571, Dichtungen und O-Ringe: FKM, Schalldämpfer: Sintermetall 1.4436Betriebsdruck:max. 10 barVorteile:•kleines Einbaumaß, •präzise Drosselung, •geringer GeräuschpegelWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"D (mm)16,1L (mm)26,0SW (mm)14Gewicht28 g / Stk.
Winkel-Schnelldrehverschraubung G 1/2"-10mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barFunktionsprinzip:Die Drehverschraubungen (mit zwei Kugellagern) können eingesetzt werden, wenn ein Luftstrom in eine schnelldrehende Welle geführt werden soll.Medien:Druckluft, neutrale GaseVorteile:•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert, •sehr schnelle Drehgeschwindigkeit möglich*abhängig von EinsatzdauerWeitere Eigenschaften:Umax.* (1/min)1000GG 1/2"D (mm)10Gewicht125 g / Stk.
Hohlschraube, 1-fach Innengew. G 1/8"-24,0mm, Messing vernickelt
Werkstoffe:Messing vernickeltVerwendung:für die Typen der Baureihe C und CVAchtung: Zubehör gleich mitbestellen!DichtringeWeitere Eigenschaften:Ausführung1-fach mit InnengewindeGG 1/8"Gewicht19 g / Stk.
Steck-Mehrfachverteiler, 2-fach R 3/8"-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 3/8"D (mm)4Gewicht75 g / Stk.
Doppelbogen T-Stück Rp 2" (IG), Temperguss verzinkt
DBT20ST Doppelbogen T-Stück Rp 2" (IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 2"Gewicht1,5 kg / Stk.
Muffe G 3/4"-M 14x1,5, Messing
MU34-M14MS Muffe G 3/4"-M 14x1,5, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"Gewinde-1M 14x1,5L (mm)28SW (mm)32Gewicht115 g / Stk.
LE-Steckanschluss R 1/8"-6mm, IQS-PP, Polypropylen mit Edelstahl-Gewinde
Werkstoffe:Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-ZulassungTemperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.Medien:ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)Hinweis:Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.Vorteile:•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung* Aufgrund des hohen Ausdehnungskoeffizienten von Polypropylen kann es bei hohen Temperaturschwankungen zu Leckagen kommen. Wir empfehlen hier die Eindichtung mit Loctite Dichtfaden 55.Weitere Eigenschaften:AusführungEdelstahl-GewindeRR 1/8"D (mm)6Gewicht14 g / Stk.
Winkel-Drehverschraubung G 1/8"-6mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barFunktionsprinzip:Die Drehverschraubungen (mit einem Kugellager) verhindern ein Verdrillen des Schlauches bei schwenkenden Bewegungen.Medien:Druckluft, neutrale GaseVorteile:•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert*abhängig von EinsatzdauerWeitere Eigenschaften:Umax.* (1/min)500GG 1/8"D (mm)6Gewicht22 g / Stk.
T-Steckanschluss, Hohlschrau. G 1/4"-10mm, Baureihe C
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!*mit PTFE-DichtringWeitere Eigenschaften:BaureiheBaureihe CGG 1/4"D (mm)10Temperaturbereich (°C)-20 bis +70Betriebsdruck (bar)-0,95 bis 15Gewicht65 g / Stk.
Schneidring Stahl verzinkt 5 LL (M10x1)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktRohr Ø außen5 LL (M10x1)Betriebsdruck (bar)100Temperaturbereich (°C)-40 bis +120Gewicht0.8 g / Stk.
Rundmuffe Rp 2"-Rp 1", 1.4408
MUR2010ES Rundmuffe Rp 2"-Rp 1", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 2"Gewinde-1Rp 1"PN (bar)16Gewicht350 g / Stk.
Winkel-Steckanschluss, lang G 3/8"-6mm, IQS-Standard, langer Körper
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 3/8"D (mm)6Gewicht22 g / Stk.
Kreuz-Steckanschluss 6mm, IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:D (mm)6Betriebsdruck (bar)-0,95 bis 16Gewicht9.3 g / Stk.
Gerade Drehverschraubung R 3/8"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barFunktionsprinzip:Die Drehverschraubungen (mit einem Kugellager) verhindern ein Verdrillen des Schlauches bei schwenkenden Bewegungen.Medien:Druckluft, neutrale GaseVorteile:•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert*abhängig von EinsatzdauerWeitere Eigenschaften:Umax.* (1/min)250RR 3/8"D (mm)12Gewicht95 g / Stk.
Verschraubungen und Verbinder vom Fachhändler
Sie müssen Ihre Geräte, Systeme, Schläuche etc. anschließen, neu verbinden oder umleiten? Egal ob Standardverschraubungen, wie Doppelnippel, Reduziernippel, Muffen, Tüllen, Verschlussschrauben, Muttern, Schott-Verschraubungen, Verlängerungsstücke oder Anschlussstücke, Verteiler, Verteilerdosen, Tempergussfittinge, Stahlfittinge, Schnellsteckverbinder, Schalldämpfer, Scheidring-Verschraubungen oder mehr - wir haben das richtige Druckluftzubehör für Sie!
Unser umfangreiches Sortiment an Druckluft Verschraubungen und Verbindern - hochwertig, flexibel und robust.
Bei Fragen und Unklarheiten nutzen Sie doch bequem unser Kontaktformular - wir setzen uns umgehend mit Ihnen in Verbindung!
