Einschraubtülle G 1/8"-8mm Stecknippel, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 1/8"D (mm)8Temperaturbereich (°C)-20 bis +80Gewicht10 g / Stk.
Hydraulik-Reduzierung G 1"(AG)-G 3/8"(IG), Stahl verzinkt, Elastomerdichtung
*ohne ElastomerdichtungWeitere Eigenschaften:WerkstoffStahl verzinkt, ElastomerdichtungGewinde außenG 1"Gewinde innenG 3/8"PN (bar)400Temperaturbereich (°C)-35 bis +100Gewicht180 g / Stk.
Gewindetülle R 1/2"-12mm, Messing vernickelt
GT1212KMSV Gewindetülle R 1/2"-12mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/2"Schlauch Ø innen (mm)12SW (mm)22PN (bar)16Gewicht34 g / Stk.
LE-Verschraubung R 1/8"-6x4mm, Messing vernickelt
Betriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / SchlauchesWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeR 1/8"Schlauch Ø außen x innen (mm)6x4Gewicht22 g / Stk.
Gerader Verbinder 25 S-25 S, Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (1) (mm)25 SRohrstutzen Ø (2) (mm)25 SBetriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht550 g / Stk.
Winkel-Absperrhahn R 1/2"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66 / PPS, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PA 66 (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:Druckluft, neutrale GaseFunktionsprinzip:Die Absperrhähne sperren den Luftstrom ab und trennen damit 2 Systeme voneinander. Eine Entlüftung findet nicht statt.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:RR 1/2"D (mm)12Gewicht110 g / Stk.
T-Steckanschluss M 5-4mm, IQS-Mini
Werkstoffe:Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtetWeitere Eigenschaften:RM 5D (mm)4Gewicht4.8 g / Stk.
T-Stück Rp 1-1/4"-Rp 3/4"-Rp 1-1/4" (IG), Temperguss verzinkt
T11434114ST T-Stück Rp 1-1/4"-Rp 3/4"-Rp 1-1/4" (IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewinde G1Rp 1-1/4"Gewinde G2Rp 3/4"PN (bar)25Gewicht340 g / Stk.
Gerade Klemmringverschraubung G 1/4"-8 (M12x1)mm, Messing
Temperaturbereich: -60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C) Empfohlene Rohrwerkstoffe: Kupfer, Polyamid (mit Verstärkungshülse) Hinweis: Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres. Werkstoffe: Körper: Messing, Dichtung: Polyamid oder NBR Eigenschaften: Dichtungen PA Rohrdurchmesser außen 8 (M10x1) Einschraubgewinde G 1/4" Betriebsdruck mit hartem Kupferrohr 135 bar Temperaturbereich -20 bis +80 °C Gewicht 31 g RoHS konform Ja
Reduziernippel R 1/2"(AG)-Rp 3/4"(IG), Messing vernickelt
RN1234KMSV Reduziernippel R 1/2"(AG)-Rp 3/4"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenR 1/2"Gewinde innenRp 3/4"Gewicht80 g / Stk.
Gewindetülle G 3/4"-13 (1/2")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/4"Schlauch Ø innen (mm)13 (1/2)SW (mm)30PN (bar)40Gewicht85 g / Stk.
Winkel-Schneidringverschraub. NPT 1/4"-10 L (M16x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen10 L (M16x1,5)EinschraubgewindeNPT 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht60 g / Stk.
Muffe G 1/2"-G 3/8", 1.4571
MU1238ES Muffe G 1/2"-G 3/8", 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Gewinde-1G 3/8"PN (bar)40SW (mm)27L (mm)24Gewicht45 g / Stk.
Hydraulik-Reduzierung G 1/2"(AG)-G 3/4"(IG), Stahl verzinkt, Elastomerdichtung
*ohne ElastomerdichtungWeitere Eigenschaften:WerkstoffStahl verzinkt, ElastomerdichtungGewinde außenG 1/2"Gewinde innenG 3/4"PN (bar)400Temperaturbereich (°C)-35 bis +100Gewicht180 g / Stk.

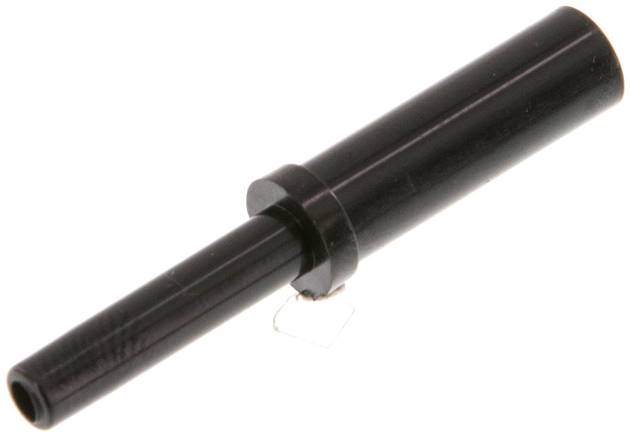

Stecknippel 6mm-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:D (mm)6D1 (mm)4Gewicht1.3 g / Stk.
Gerade Verschraubung G 3/8"-8x6mm, PA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPA**EinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)8x6Anschlussprinzip1*Temperaturbereich (°C)-40 bis +60Gewicht8.8 g / Stk.
Schott-Steckanschluss 10mm, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:D (mm)10AG 1/2"Emax (mm)16Betriebsdruck (bar)-0,95 bis 16Gewicht14 g / Stk.
Gerade Schneidringverschr. UNF 7/16"-20-8 L (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)EinschraubgewindeUNF 7/16-20Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht36 g / Stk.
Gerade Schneidringverschr. NPT 3/8"-10 L (M16x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen10 L (M16x1,5)EinschraubgewindeNPT 3/8"Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht60 g / Stk.
Aufschraub-Schneidringverschr. 6 LL (M10x1)-G 1/4", Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Schneidring: MessingTemperaturbereich:-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)Empfohlene Rohrwerkstoffe:Kupfer, Polyamid (mit Verstärkungshülse)Hinweis:Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.Weitere Eigenschaften:Baureihesehr leichte BaureiheRohr Ø außen6 LL (M10x1)InnengewindeG 1/4"Betriebsdruck mit hartem Kupferrohr (bar)100Temperaturbereich (°C)-60 bis +300Gewicht26 g / Stk.
45°-Winkel Rp 1" (IG), Temperguss verzinkt
W1045ST 45°-Winkel Rp 1" (IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 1"PN (bar)25Gewicht155 g / Stk.
Reduziernippel R 2-1/2"(AG)-Rp 1-1/2"(IG), Temperguss verzinkt
RN212112KST Reduziernippel R 2-1/2"(AG)-Rp 1-1/2"(IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewinde außenR 2-1/2"Gewinde innenRp 1-1/2"PN (bar)25Gewicht500 g / Stk.
Einschraubtülle G 1/8"-8mm Stecknippel, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:GG 1/8"D (mm)8Betriebsdruck (bar)-0,95 bis 16Gewicht3 g / Stk.
Winkel-Drehverschraubung M 5-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barFunktionsprinzip:Die Drehverschraubungen (mit einem Kugellager) verhindern ein Verdrillen des Schlauches bei schwenkenden Bewegungen.Medien:Druckluft, neutrale GaseVorteile:•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert*abhängig von EinsatzdauerWeitere Eigenschaften:Umax.* (1/min)500GM 5D (mm)4Gewicht13 g / Stk.
Verschraubungen und Verbinder vom Fachhändler
Sie müssen Ihre Geräte, Systeme, Schläuche etc. anschließen, neu verbinden oder umleiten? Egal ob Standardverschraubungen, wie Doppelnippel, Reduziernippel, Muffen, Tüllen, Verschlussschrauben, Muttern, Schott-Verschraubungen, Verlängerungsstücke oder Anschlussstücke, Verteiler, Verteilerdosen, Tempergussfittinge, Stahlfittinge, Schnellsteckverbinder, Schalldämpfer, Scheidring-Verschraubungen oder mehr - wir haben das richtige Druckluftzubehör für Sie!
Unser umfangreiches Sortiment an Druckluft Verschraubungen und Verbindern - hochwertig, flexibel und robust.
Bei Fragen und Unklarheiten nutzen Sie doch bequem unser Kontaktformular - wir setzen uns umgehend mit Ihnen in Verbindung!
