Einstellb. L-Schneidringverschraubung 22 L (M30x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)22 LRohr Ø außen22 L (M30x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht460 g / Stk.
Y-Steckanschluss G 1/8"-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/8"D (mm)4Gewicht11 g / Stk.
Rundmuffe Rp 2-1/2"-Rp 1-1/2", Temperguss verzinkt
MU212112ST Rundmuffe Rp 2-1/2"-Rp 1-1/2", Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 2-1/2"Gewinde-1Rp 1-1/2"PN (bar)25Gewicht460 g / Stk.
L-Gewindetülle G 1/8"-4mm, Kunststoffdichtung
Werkstoffe:Körper: MessingWeitere Eigenschaften:AusführungKunststoffdichtungGewindeG 1/8"Schlauch Ø innen (mm)4Temperaturbereich (°C)-10 bis +70Gewicht35 g / Stk.
T-Stück G 1/8" (IG), 1.4404
*Bauform wie MSVWeitere Eigenschaften:Werkstoff1.4404GewindeG 1/8"PN (bar)150Gewicht28 g / Stk.
Schalldämpfer NPT 1/4", Drahtgewebe, Messing vernickelt
Werkstoffe:Drahtgewebe: 1.4301Optional:NPT-Gewinde* -NPT*nicht für Typ PolyamidWeitere Eigenschaften:Werkstoff KörperMessing vernickeltGewindeNPT 1/4"SW (mm)16L (mm)11Gewicht13 g / Stk.
Aufschraub-Schlauchtülle G 1/2"-9 (3/8")mm, Messing vernickelt
AST129MSV Aufschraub-Schlauchtülle G 1/2"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Schlauch Ø innen (mm)9 (3/8)SW (mm)24PN (bar)16Gewicht32 g / Stk.
Rohrdoppelnippel R 1"-40mm, 1.4571
RONI10/40ES Rohrdoppelnippel R 1"-40mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeR 1"L (mm)40Betriebsdruck (bar)20Gewicht55 g / Stk.
Rundmuffe Rp 2"-Rp 2", 1.4408
MUR20ES Rundmuffe Rp 2"-Rp 2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 2"Gewinde-1Rp 2"PN (bar)16Gewicht320 g / Stk.
Reduziernippel G 1-1/2"(AG)-G 1"(IG), Messing vernickelt
RN11210MSV Reduziernippel G 1-1/2"(AG)-G 1"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1-1/2"Gewinde innenG 1"PN (bar)16L (mm)8SW (mm)50Gewicht185 g / Stk.
T-Schneidringverschraubung R 1/2"-15 L (M22x1,5), Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Schneidring: MessingTemperaturbereich:-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)Empfohlene Rohrwerkstoffe:Kupfer, Polyamid (mit Verstärkungshülse)Hinweis:Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.Weitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)EinschraubgewindeR 1/2"Betriebsdruck mit hartem Kupferrohr (bar)70Temperaturbereich (°C)-60 bis +300Gewicht175 g / Stk.
Schlauchtülle zum Anschweißen 76,1mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)76,1Schlauch Ø innen (mm)75 (3)L (mm)120Gewicht650 g / Stk.
Hohlschraube, 1-fach Innengew. G 1/4"-25,0mm, Messing vernickelt
Achtung: Zubehör gleich mitbestellen!2 Stück DichtringeWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/4"Gewinde innenG 1/4"L (mm)25,0SW (mm)17DichtringeDR 14 KGewicht31 g / Stk.
Kompakt-Steckanschluss, T-Stück, einfach, MS vernickelt, Schlauch D 08 mm, Anschluss 3/8"
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Vorteile:•Diese Baureihe ermöglicht die Montage auch nachdem der Schlauch bereits eingesteckt wurde. Die Anschlüsse werden mit einem Innensechskantschlüssel eingeschraubt.Weitere Eigenschaften:Baureiheeinfach, MS vernickeltGG 3/8"D (mm)8Temperaturbereich (°C)-20 bis +70Betriebsdruck (bar)-0,95 bis 15Gewicht70 g / Stk.
Schott-Steckanschluss 10mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturD (mm)10AM 17x1Emax (mm)19Temperaturbereich (°C)-20 bis +150Gewicht41 g / Stk.
Rohrdoppelnippel R 3/8"-80mm, Stahlrohr ST 37 verzinkt
RONI38/80ST Rohrdoppelnippel R 3/8"-80mm, Stahlrohr ST 37 verzinktWeitere Eigenschaften:WerkstoffStahlrohr ST 37 verzinktGewindeR 3/8"L (mm)80Betriebsdruck (bar)50Gewicht55 g / Stk.
Rundmuffe Rp 3/8"-Rp 1/4", 1.4408
MUR3814ES Rundmuffe Rp 3/8"-Rp 1/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 3/8"Gewinde-1Rp 1/4"PN (bar)16Gewicht28 g / Stk.
Reduzierung 10mm Stecknippel x 6mm Schlauch, IQS-PP
Werkstoffe:Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-ZulassungTemperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.Medien:ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)Hinweis:Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.Vorteile:•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-ZulassungWeitere Eigenschaften:AusführungPolypropylenD (mm)10D1 (mm)6Gewicht4.4 g / Stk.
90°-Bogen Rp 1-1/4"(IG)-R 1-1/4"(AG), Temperguss verzinkt
BO114IAST 90°-Bogen Rp 1-1/4"(IG)-R 1-1/4"(AG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktBeschreibunglang Typ 1/G4Gewinde außenR 1-1/4"Gewinde innenRp 1-1/4"L (mm)105H (mm)95Gewicht550 g / Stk.
Muffe G 1"-G 1", 1.4571
MU10ES Muffe G 1"-G 1", 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1"Gewinde-1G 1"PN (bar)40SW (mm)41L (mm)40Gewicht200 g / Stk.
Kompakt-Drosselventil R 1/4"-8mm,zuluftregelnd
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barVorteile:•besonders kompakte Bauform (ca. 30% geringere Bauhöhe verglichen mit Standard-Drosselrückschlagventilen), •einfache Verstellung ohne Werkzeug möglich, •nach Verstellung einfach durch Drücken der Kappe arretierbarWeitere Eigenschaften:AusführungzuluftregelndRR 1/4"D (mm)8Gewicht25 g / Stk.
Winkel-Steckanschluss G 1/2"-16mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturGG 1/2"D (mm)16Temperaturbereich (°C)-20 bis +150Gewicht80 g / Stk.
Gerade Schneidringverschr. 12 L (M18x1,5)-R 3/8", Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Schneidring: MessingTemperaturbereich:-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)Empfohlene Rohrwerkstoffe:Kupfer, Polyamid (mit Verstärkungshülse)Hinweis:Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.Weitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)EinschraubgewindeR 3/8"Betriebsdruck mit hartem Kupferrohr (bar)75Temperaturbereich (°C)-60 bis +300Gewicht60 g / Stk.

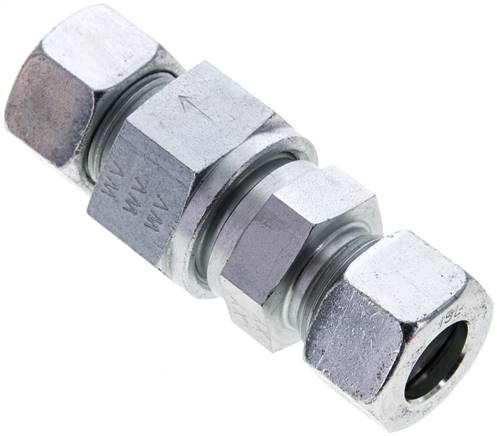

Hydraulik-Rückschlagventil 15 L (M22x1,5), Stahl verzinkt
Werkstoffe:Dichtung: NBR (1.4571: Dichtung: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Optional:Öffnungsdrücke: (Stahl: 0,5 bar -0,5, 2,0 bar -2, 2,5 bar* -2,5, 3,0 bar** -3)Achtung:Für die Montage von Edelstahl-Verschraubungen verwenden Sie bitte PASTE ES.*nur Rohrdurchmesser >= 28 mm, **nur Rohrdurchmesser <= 25 mmWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)Betriebsdruck (bar)250Öffnungsdruck (? ca. 20%) (bar)1Temperaturbereich (°C)-20 bis +100Gewicht280 g / Stk.
Verschraubungen und Verbinder vom Fachhändler
Sie müssen Ihre Geräte, Systeme, Schläuche etc. anschließen, neu verbinden oder umleiten? Egal ob Standardverschraubungen, wie Doppelnippel, Reduziernippel, Muffen, Tüllen, Verschlussschrauben, Muttern, Schott-Verschraubungen, Verlängerungsstücke oder Anschlussstücke, Verteiler, Verteilerdosen, Tempergussfittinge, Stahlfittinge, Schnellsteckverbinder, Schalldämpfer, Scheidring-Verschraubungen oder mehr - wir haben das richtige Druckluftzubehör für Sie!
Unser umfangreiches Sortiment an Druckluft Verschraubungen und Verbindern - hochwertig, flexibel und robust.
Bei Fragen und Unklarheiten nutzen Sie doch bequem unser Kontaktformular - wir setzen uns umgehend mit Ihnen in Verbindung!
