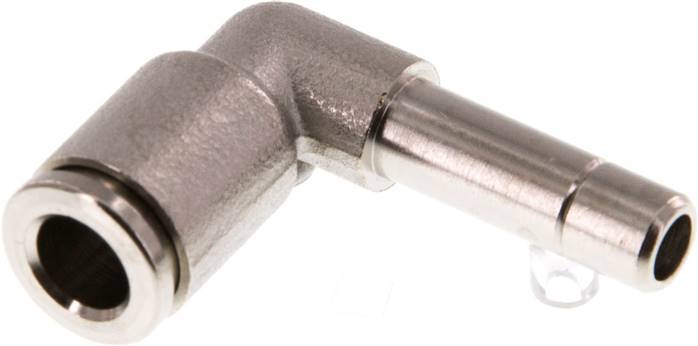

Winkel-Steckanschluss 6mm Stecknippel, 6mm Schlauch, Messing vernickelt
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardD (mm)6D1 (mm)6Temperaturbereich (°C)-20 bis +80Gewicht12 g / Stk.
Winkel-Schneidringverschraubung 16 S (M24x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen16 S (M24x1,5)Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht280 g / Stk.
Tülle Messing, G 3/8"-4mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)4ÜberwurfmutterUM 38 MSGewinde (G)G 3/8"Überwurfmutter mit LinksgewindeUM 38 MS LHGewinde (G)-1G 3/8 LHL (mm)14,5SW (mm)19Gewicht11 g / Stk.
Mini-Winkel-Drosselrückschlagventile M 5-6mm, abluftregelnd (Standard)
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barVorteile:•besonders kompakte Bauform, •einfache Verstellung ohne Werkzeug möglichWeitere Eigenschaften:Ausführungabluftregelnd (Standard)RM 5D (mm)6H (mm)26,5L (mm)16,4Gewicht9.1 g / Stk.
Verschlussstopfen Außenvkt. R 1", Temperguss verzinkt
VS10ST Verschlussstopfen Außenvkt. R 1", Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeR 1"PN (bar)25Gewicht150 g / Stk.
Verteilerleiste 2 x G 3/8"-8 x G 1/4", Aluminium eloxiert, doppelseitig
*Befestigungsbohrungen gegenüberliegend angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 x 4 AbgängeGewinde Eingang2 x G 3/8"Gewinde Abgang8 x G 1/4"L (mm)144A (mm)40B (mm)18C (mm)36D (mm)20E (mm)36,0F (mm)6,5G1 (mm)6,0G2 (mm)6,0Gewicht220 g / Stk.
Reduzierstück RDS-G1 x G3/4i DGKE770079
Messing Mit Außen- und Innengewinde Für die Verbindung einer T-Verschraubung mit dem Stecksystem Technische Daten Inhalt 1 Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
Winkel-Verschraubung G 1/8"-8x6mm, Messing vernickelt, Hohlschraube
Hinweis:Hohlschraube, Ringstück und Dichtungen werden unmontiert geliefertTyp Messing vernickeltBetriebsdruck:-0,95 bis 20 barTemperaturbereich:-10°C bis max. +70°CTyp AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Hohlschraube aus Stahl verzinkt, **Farbe schwarzWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeG 1/8"Schlauch Ø außen x innen (mm)8x6H (mm)22,6Verpackungseinheit (Stk)10Betriebsdruck (bar)-0,95 bis 20Temperaturbereich (°C)-10 bis +70Gewicht35 g / Stk.
Hydraulik-Reduzierung G 3/8"(AG)-G 1/4"(IG), Stahl verzinkt, Elastomerdichtung
*ohne ElastomerdichtungWeitere Eigenschaften:WerkstoffStahl verzinkt, ElastomerdichtungGewinde außenG 3/8"Gewinde innenG 1/4"PN (bar)630Temperaturbereich (°C)-35 bis +100Gewicht70 g / Stk.
Gerade Verschraubung R 1/2"-10x8mm, Messing vernickelt
Betriebsdruck:entspricht dem des eingesetzten Rohres / SchlauchesTemperaturbereich:entspricht dem des eingesetzten Rohres / Schlauches*Schlauchnippel demontierbarWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeR 1/2"Schlauch Ø außen x innen (mm)10x8Gewicht43 g / Stk.
Reduzierstück RDS-R3/4a x G1/2i DGKE041254
Mit Außen- und Innengewinde Vernickelt Außengewinde konisch Innengewinde zylindrisch Technische Daten Inhalt 1
Schlauchverbindungsrohr 16 (5/8")mm-16 (5/8")mm, Messing
*Betriebsdruck ca. 2 bar, da aus verzinktem Blech hergestelltWeitere Eigenschaften:WerkstoffMessingSchlauch 1 Ø innen (mm)16 (5/8)Schlauch 2 Ø innen (mm)16 (5/8)Gewicht28 g / Stk.
Winkel-Steckanschluss mit 6mm Stecknippel, IQS-Mini
Werkstoffe:Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtetWeitere Eigenschaften:D (mm)6D1 (mm)6Gewicht2.9 g / Stk.
T-Verschraubung G 1/8"-8x6mm, Kunststoff (POM), Hohlschraube
Hinweis:Hohlschraube, Ringstück und Dichtungen werden unmontiert geliefertTyp Messing vernickeltBetriebsdruck:-0,95 bis 20 barTemperaturbereich:-10°C bis max. +70°CTyp AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Hohlschraube aus Stahl verzinkt, **Farbe schwarzWeitere Eigenschaften:WerkstoffKunststoff (POM)EinschraubgewindeG 1/8"Schlauch Ø außen x innen (mm)8x6H (mm)21,0Verpackungseinheit (Stk)10Betriebsdruck (bar)0,99 bis 10Temperaturbereich (°C)-10 bis +60Gewicht12 g / Stk.
90°-Einschraubwinkel G 1"(IG)-G 1"(AG), Messing
*Bauform wie MSVWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1"Gewinde innenG 1"PN (bar)16Gewicht200 g / Stk.
Rohrdoppelnippel R 1/2"-120mm, Stahlrohr ST 37 verzinkt
RONI12/120ST Rohrdoppelnippel R 1/2"-120mm, Stahlrohr ST 37 verzinktWeitere Eigenschaften:WerkstoffStahlrohr ST 37 verzinktGewindeR 1/2"L (mm)120Betriebsdruck (bar)50Gewicht130 g / Stk.
Überwurfmutter 6x4mm(M 10 x 1), Polypropylen
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPolypropylen***GewindeM 10 x 1Schlauch Ø außen x innen (mm)6x4Anschlussprinzip1*Temperaturbereich (°C)-40 bis +90Gewicht0.9 g / Stk.
Gerader Steckanschluss 5-5mm, IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:Ausführungmetrisch - metrischD (mm)5D1 (mm)5Betriebsdruck (bar)-0,95 bis 16Gewicht3.4 g / Stk.
Reduziernippel G 3/4"(AG)-G 1"(IG), Messing
RN3410MS Reduziernippel G 3/4"(AG)-G 1"(IG), MessingWeitere Eigenschaften:WerkstoffMessingGewinde außenG 3/4"Gewinde innenG 1"PN (bar)16L (mm)15SW (mm)36Gewicht70 g / Stk.
Gewindetülle G 1/4"-13 (1/2")mm, Stahl verzinkt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1/4"Schlauch Ø innen (mm)13 (1/2)SW (mm)17PN (bar)25Gewicht36 g / Stk.
Gewindetülle G 1/4"-12mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Schlauch Ø innen (mm)12SW (mm)17PN (bar)16Gewicht22 g / Stk.
Gerader Steckanschluss R 1/2"-12mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturRR 1/2"D (mm)12P (mm)25,5Temperaturbereich (°C)-20 bis +150Gewicht55 g / Stk.
Doppelnippel G 3/8"-G 1/4", Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Gewinde-1G 1/4"PN (bar)16SW (mm)19Gewicht20 g / Stk.
Doppelnippel R 1/2"-R 1/4", Messing vernickelt
DN1214KMSV Doppelnippel R 1/2"-R 1/4", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/2"Gewinde-1R 1/4"PN (bar)16SW (mm)22Gewicht33 g / Stk.
Verschraubungen und Verbinder vom Fachhändler
Sie müssen Ihre Geräte, Systeme, Schläuche etc. anschließen, neu verbinden oder umleiten? Egal ob Standardverschraubungen, wie Doppelnippel, Reduziernippel, Muffen, Tüllen, Verschlussschrauben, Muttern, Schott-Verschraubungen, Verlängerungsstücke oder Anschlussstücke, Verteiler, Verteilerdosen, Tempergussfittinge, Stahlfittinge, Schnellsteckverbinder, Schalldämpfer, Scheidring-Verschraubungen oder mehr - wir haben das richtige Druckluftzubehör für Sie!
Unser umfangreiches Sortiment an Druckluft Verschraubungen und Verbindern - hochwertig, flexibel und robust.
