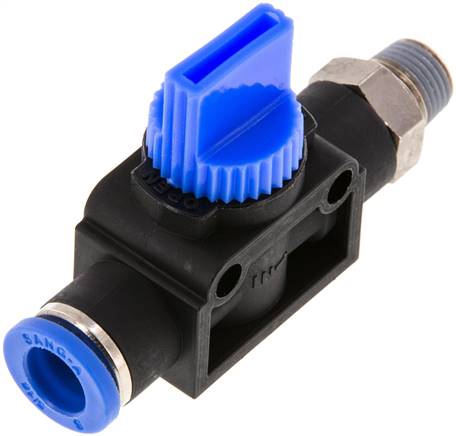

3/2-Wege-Absperrventil R 1/8"-8mm, Gewindeseite entlüftend
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barFunktionsprinzip:Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.Medien:Druckluft, neutrale GaseAnwendungsbeispiel:Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:AusführungGewindeseite entlüftendRR 1/8"D (mm)8Gewicht32 g / Stk.
Verschlussstopfen für 10mm Steckanschlüsse, IQS-PVDF
Werkstoffe:Typ Edelstahl: Körper und Lösering: 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltekrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Typ PVDF: Körper und Lösering: PVDF, Gewindeteil: Edelstahl 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltkrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Temperaturbereich:Typ Edelstahl: -20°C bis +200°CTyp PVDF: -20°C bis +120°CBetriebsdruck:Typ Edelstahl: -0,95 bis 20 barTyp PVDF: Ø 4 - 6 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 10 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 8 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 8 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 10 - 12 mm: -0,95 bis 12 bar (+20°C), -0,95 bis 6 bar (+100°C), -0,95 bis 3 bar (+120°C)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenVorteile:•lieferbar mit konischem Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring, •Dichtungen und Schmierstoffe mit Zulassung nach FDA oder NSF/ANSI, •Typ PVDF: leichter und günstiger als Steckanschlüsse aus Edelstahl bei gleichzeitig hoher Chemikalienbeständigkeit, •Typ PVDF: transparenter Körper erlaubt Sicht auf das Medium im Inneren des AnschlussesWeitere Eigenschaften:D (mm)10Gewicht3.4 g / Stk.
Steck-Mehrfachverteiler, 4-fach G 3/8"-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 3/8"D (mm)4Gewicht70 g / Stk.

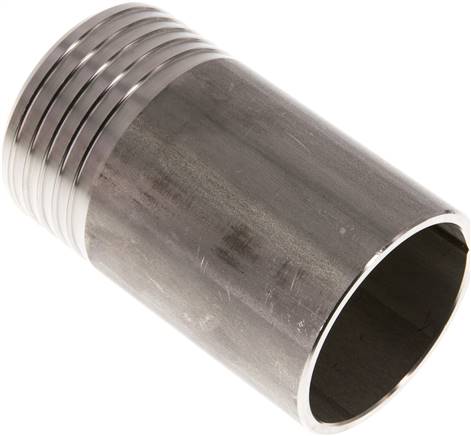

Schlauchtülle zum Anschweißen 60,3mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)60,3Schlauch Ø innen (mm)60L (mm)100Gewicht450 g / Stk.

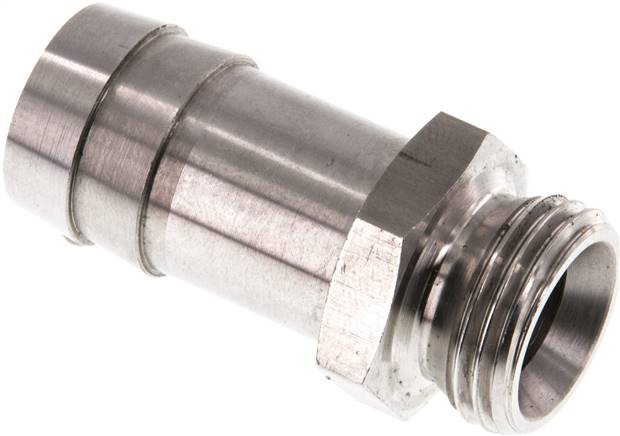

Gewindetülle G 1/2"-19 (3/4")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)19 (3/4)SW (mm)24PN (bar)40Gewicht80 g / Stk.
T-Steckanschluss M 5-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GM 5D (mm)4Gewicht5.7 g / Stk.
90°-Bogen Rp 1-1/2"(IG)-R 1-1/2"(AG), Temperguss verzinkt, kurz Typ 1a
BO112IAKST 90°-Bogen Rp 1-1/2"(IG)-R 1-1/2"(AG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktBeschreibungkurz Typ 1a/D4Gewinde außenR 1-1/2"Gewinde innenRp 1-1/2"L (mm)85H (mm)85Gewicht650 g / Stk.
T-Steckanschluss M 5-4mm, IQS-PP
Werkstoffe:Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-ZulassungTemperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.Medien:ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)Hinweis:Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.Vorteile:•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-ZulassungWeitere Eigenschaften:AusführungEdelstahl-GewindeGM 5D (mm)4Gewicht11 g / Stk.
Kreuz-Steckanschluss 4mm, IQS-Mini
Werkstoffe:Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtetWeitere Eigenschaften:D (mm)4Gewicht4.9 g / Stk.
90°-Bogen Rp 1/4" (IG), lang Typ 2/G1, Temperguss verzinkt
BO14IST 90°-Bogen Rp 1/4" (IG), lang Typ 2/G1, Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktBeschreibunglang Typ 2/G1GewindeRp 1/4"L (mm)40Gewicht60 g / Stk.
Einschraubtülle R 1/8"-8mm Stecknippel, IQS-ES LE
Werkstoffe:Typ Edelstahl: Körper und Lösering: 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltekrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Typ PVDF: Körper und Lösering: PVDF, Gewindeteil: Edelstahl 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltkrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Temperaturbereich:Typ Edelstahl: -20°C bis +200°CTyp PVDF: -20°C bis +120°CBetriebsdruck:Typ Edelstahl: -0,95 bis 20 barTyp PVDF: Ø 4 - 6 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 10 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 8 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 8 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 10 - 12 mm: -0,95 bis 12 bar (+20°C), -0,95 bis 6 bar (+100°C), -0,95 bis 3 bar (+120°C)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenVorteile:•lieferbar mit konischem Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring, •Dichtungen und Schmierstoffe mit Zulassung nach FDA oder NSF/ANSI, •Typ PVDF: leichter und günstiger als Steckanschlüsse aus Edelstahl bei gleichzeitig hoher Chemikalienbeständigkeit, •Typ PVDF: transparenter Körper erlaubt Sicht auf das Medium im Inneren des AnschlussesWeitere Eigenschaften:WerkstoffEdelstahlRR 1/8"D (mm)8Gewicht11 g / Stk.
Manometer-Schneidringverschr. G 1/2"-8 S (M16x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen8 S (M16x1,5)ManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-60 bis +400Gewicht115 g / Stk.
Doppelnippel R 1-1/4"-R 1-1/4", 1.4408
DN114114KES Doppelnippel R 1-1/4"-R 1-1/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1-1/4"Gewinde-1R 1-1/4"PN (bar)16SW (mm)45Gewicht180 g / Stk.
Schneidring 1.4571 6 LL (M10x1)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:Werkstoff1.4571Rohr Ø außen6 LL (M10x1)Betriebsdruck (bar)100Temperaturbereich (°C)-60 bis +400Gewicht0.9 g / Stk.
Schott-Absperrhahn 12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66 / PPS, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PA 66 (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:Druckluft, neutrale GaseFunktionsprinzip:Die Absperrhähne sperren den Luftstrom ab und trennen damit 2 Systeme voneinander. Eine Entlüftung findet nicht statt.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:D (mm)12AM 22x1Emax (mm)10Gewicht120 g / Stk.
90°-Steckanschluss 28 L Überwurfmutter, 25,4mm GSP-Schl
Werkstoffe:Stahl verzinktWeitere Eigenschaften:Rohranschluss28 LGewindeM 36 x 2Schlauch Ø innen (mm)25,4PN (bar)12Gewicht440 g / Stk.
Rückschlagventil G 3/8"-10mm, Durchfluss vom Schlauch zum Gewinde, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:AusführungDurchfluss vom Schlauch zum GewindeGG 3/8"D (mm)10Gewicht42 g / Stk.
Rohrdoppelnippel R 1/4"-150mm, 1.4571
RONI14/150ES Rohrdoppelnippel R 1/4"-150mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeR 1/4"L (mm)150Betriebsdruck (bar)20Gewicht90 g / Stk.
T-Schneidringverschraubung R 3/8"-10 L (M16x1,5), Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Schneidring: MessingTemperaturbereich:-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)Empfohlene Rohrwerkstoffe:Kupfer, Polyamid (mit Verstärkungshülse)Hinweis:Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.Weitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen10 L (M16x1,5)EinschraubgewindeR 3/8"Betriebsdruck mit hartem Kupferrohr (bar)115Temperaturbereich (°C)-60 bis +300Gewicht85 g / Stk.

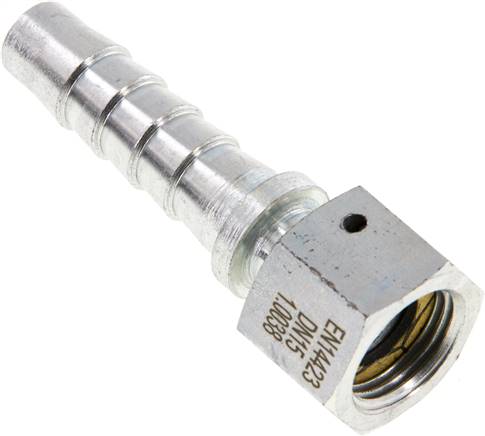

Schlauchtülle, DIN EN 14423 G 1/2"-13x25mm, Stahl verzinkt
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1/2"Schlauch Ø innen x außen (mm)13x25Klemmschalen MessingSSA 25 HD MSKlemmschalen 1.4401SSA 25 HD ESErsatzdichtungenSTD DR 12Gewicht115 g / Stk.
Doppelnippel G 2-1/2"-G 2-1/2", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 2-1/2"Gewinde-1G 2-1/2"PN (bar)16SW (mm)77Gewicht480 g / Stk.
Gerade Schneidringverschr. G 1/4"-6 L (M12x1,5), Stahl verzinkt, Dichtung FKM
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen6 L (M12x1,5)EinschraubgewindeG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht39 g / Stk.
T-Steckanschluss 16mm-16mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardD (mm)16D1 (mm)16Temperaturbereich (°C)-20 bis +80Gewicht110 g / Stk.
Winkel-Schott-Schneidringverschr. 8 L (M14x1,5), 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichMax. Schottdicke:16 mmWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)SchottgewindeM 14x1,5Betriebsdruck (bar)315KontermutternKOMUTT 8L/6S ESTemperaturbereich (°C)-60 bis +400Gewicht100 g / Stk.
Verschraubungen und Verbinder vom Fachhändler
Sie müssen Ihre Geräte, Systeme, Schläuche etc. anschließen, neu verbinden oder umleiten? Egal ob Standardverschraubungen, wie Doppelnippel, Reduziernippel, Muffen, Tüllen, Verschlussschrauben, Muttern, Schott-Verschraubungen, Verlängerungsstücke oder Anschlussstücke, Verteiler, Verteilerdosen, Tempergussfittinge, Stahlfittinge, Schnellsteckverbinder, Schalldämpfer, Scheidring-Verschraubungen oder mehr - wir haben das richtige Druckluftzubehör für Sie!
Unser umfangreiches Sortiment an Druckluft Verschraubungen und Verbindern - hochwertig, flexibel und robust.
Bei Fragen und Unklarheiten nutzen Sie doch bequem unser Kontaktformular - wir setzen uns umgehend mit Ihnen in Verbindung!
