Steck-Mehrfachverteiler, 6-fach G 1/2"-8mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/2"D (mm)8Gewicht160 g / Stk.
Gerade Schneidringverschr. G 3/4"-25 S (M36x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen25 S (M36x2)EinschraubgewindeG 3/4"Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht460 g / Stk.
T-Steckanschluss R 3/8"-10mm, IQS-Edelstahl
Werkstoffe:Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)Betriebsdruck:-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenWeitere Eigenschaften:RR 3/8"D (mm)10Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 bis 15Gewicht50 g / Stk.
Rohrdoppelnippel G 3/4"-120mm, Messing
RONI34/120MS Rohrdoppelnippel G 3/4"-120mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"L (mm)120Betriebsdruck (bar)16Gewicht260 g / Stk.
Schalldämpfer M 5, Drahtgewebe, Messing vernickelt
Werkstoffe:Drahtgewebe: 1.4301Optional:NPT-Gewinde* -NPT*nicht für Typ PolyamidWeitere Eigenschaften:Werkstoff KörperMessing vernickeltGewindeM 5SW (mm)8L (mm)7Gewicht1.8 g / Stk.
LE-Steckanschluss G 3/8"-10mm, IQS-PP
Werkstoffe:Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-ZulassungTemperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.Medien:ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)Hinweis:Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.Vorteile:•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-ZulassungWeitere Eigenschaften:AusführungEdelstahl-GewindeGG 3/8"D (mm)10Gewicht36 g / Stk.
Winkel-Steckanschluss R 1/4"-5/16" (7,94 mm), IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:RR 1/4"D (mm)5/16 (7,94 mm)Betriebsdruck (bar)-0,95 bis 16Gewicht6.7 g / Stk.

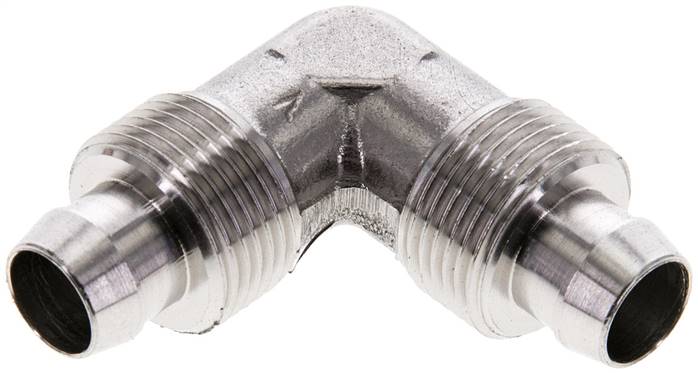

Winkel-Gewindestück 10x8mm, 1.4404 ohne Muttern
Betriebsdruck*:entspricht dem des eingesetzten RohresTemperaturbereich*:entspricht dem des eingesetzten RohresAchtung: Zubehör gleich mitbestellen!2 Stück Überwurfmuttern*bei Verwendung einer MetallüberwurfmutterWeitere Eigenschaften:Werkstoff1.4404Schlauch Ø außen x innen (mm)10x8Gewinde für ÜberwurfmutterM 14 x 1Mutter 1.4571MCK 8 ESMutter MS vernickeltMCK 8 MSVMutter POMMCK 8 KGewicht25 g / Stk.
Rohrdoppelnippel G 3/4"-150mm, Messing
RONI34/150MS Rohrdoppelnippel G 3/4"-150mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"L (mm)150Betriebsdruck (bar)16Gewicht330 g / Stk.
Rohrdoppelnippel R 1-1/2"-200mm, 1.4571
RONI112/200ES Rohrdoppelnippel R 1-1/2"-200mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeR 1-1/2"L (mm)200Betriebsdruck (bar)20Gewicht600 g / Stk.
Schott-Steckanschluss 8mm, IQS-PVDF
Werkstoffe:Typ Edelstahl: Körper und Lösering: 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltekrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Typ PVDF: Körper und Lösering: PVDF, Gewindeteil: Edelstahl 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltkrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Temperaturbereich:Typ Edelstahl: -20°C bis +200°CTyp PVDF: -20°C bis +120°CBetriebsdruck:Typ Edelstahl: -0,95 bis 20 barTyp PVDF: Ø 4 - 6 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 10 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 8 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 8 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 10 - 12 mm: -0,95 bis 12 bar (+20°C), -0,95 bis 6 bar (+100°C), -0,95 bis 3 bar (+120°C)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenVorteile:•lieferbar mit konischem Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring, •Dichtungen und Schmierstoffe mit Zulassung nach FDA oder NSF/ANSI, •Typ PVDF: leichter und günstiger als Steckanschlüsse aus Edelstahl bei gleichzeitig hoher Chemikalienbeständigkeit, •Typ PVDF: transparenter Körper erlaubt Sicht auf das Medium im Inneren des AnschlussesWeitere Eigenschaften:WerkstoffPVDFD (mm)8AM 17x1Emax (mm)16Gewicht21 g / Stk.
45°-Bogen Rp 1/2" (IG), Temperguss verzinkt
BO1245IST 45°-Bogen Rp 1/2" (IG), Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeRp 1/2"Gewicht115 g / Stk.

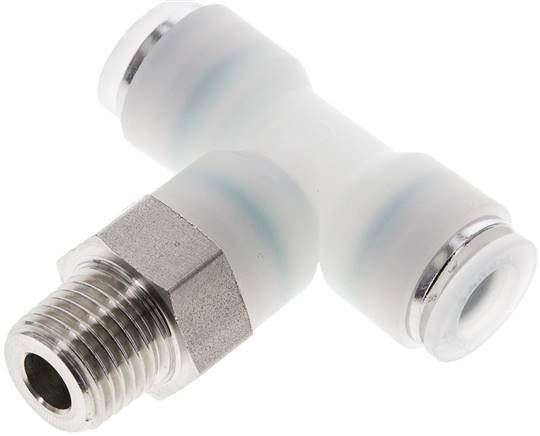

T-Steckanschluss R 1/4"-8mm, IQS-PVDF
Werkstoffe:Typ Edelstahl: Körper und Lösering: 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltekrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Typ PVDF: Körper und Lösering: PVDF, Gewindeteil: Edelstahl 1.4401, Dichtungen: FKM, grün (FDA 21 CFR 177.2600), Haltkrallen: Edelstahl 1.4310, Schmierstoff: Silikonfett (NSF / ANSI 51 & 61)Temperaturbereich:Typ Edelstahl: -20°C bis +200°CTyp PVDF: -20°C bis +120°CBetriebsdruck:Typ Edelstahl: -0,95 bis 20 barTyp PVDF: Ø 4 - 6 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 10 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 8 mm: -0,95 bis 20 bar (+20°C), -0,95 bis 8 bar (+100°C), -0,95 bis 3 bar (+120°C), Ø 10 - 12 mm: -0,95 bis 12 bar (+20°C), -0,95 bis 6 bar (+100°C), -0,95 bis 3 bar (+120°C)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenVorteile:•lieferbar mit konischem Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring, •Dichtungen und Schmierstoffe mit Zulassung nach FDA oder NSF/ANSI, •Typ PVDF: leichter und günstiger als Steckanschlüsse aus Edelstahl bei gleichzeitig hoher Chemikalienbeständigkeit, •Typ PVDF: transparenter Körper erlaubt Sicht auf das Medium im Inneren des AnschlussesWeitere Eigenschaften:WerkstoffPVDFRR 1/4"D (mm)8Gewicht44 g / Stk.
Winkel-Steckanschluss, festst. R 1/4"-10mm, IQS-Edelstahl
Werkstoffe:Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)Betriebsdruck:-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenWeitere Eigenschaften:RR 1/4"D (mm)10Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 bis 15Gewicht27 g / Stk.
Winkel-Schnelldrehverschraubung G 1/2"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barFunktionsprinzip:Die Drehverschraubungen (mit zwei Kugellagern) können eingesetzt werden, wenn ein Luftstrom in eine schnelldrehende Welle geführt werden soll.Medien:Druckluft, neutrale GaseVorteile:•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert, •sehr schnelle Drehgeschwindigkeit möglich*abhängig von EinsatzdauerWeitere Eigenschaften:Umax.* (1/min)1000GG 1/2"D (mm)12Gewicht130 g / Stk.
Doppelnippel R 2"-R 2", 1.4408
DN2020KES Doppelnippel R 2"-R 2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 2"Gewinde-1R 2"PN (bar)16SW (mm)62Gewicht280 g / Stk.
Gerade Schneidringverschr. G 3/8"-15 L (M22x1,5), Stahl verzinkt, Dichtung FKM
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)EinschraubgewindeG 3/8"Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht100 g / Stk.
Winkel-Verschraubung G 3/8"-10x8mm, Polypropylen, Hohlschraube
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPolypropylen***EinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)10x8Anschlussprinzip1*Temperaturbereich (°C)+5 bis +90Gewicht21 g / Stk.

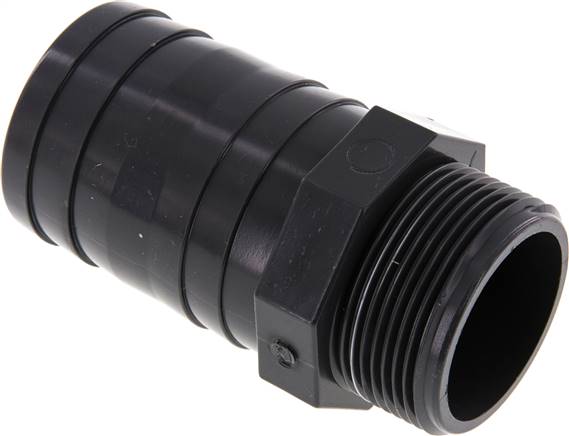

Gewindetülle G 1-1/2"-50 (2")mm, PVC-U
Fitting aus PVC-U (EN 1452-3)Werkstoffe:PVC-UTemperaturbereich:0°C bis +60°CBetriebsdruck:max. 16 barEigenschaften:abriebfest, ungiftig, korrosionsfrei, ideal für über- und unterirdische InstallationenMedien:Wasser, viele anorganische Chemikalien, viele Säure-, Alkali- und Salzlösungen. Nicht resistent gegen aromatische und chlorierte Kohlenwasserstoffe. Nie für Druckluft oder andere Gase unter Druck einsetzen!Achtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:GewindeG 1-1/2"Schlauch Ø innen (mm)50 (2)Baulänge (mm)99Gewicht110 g / Stk.
Winkel-Schott-Schneidringverschr. 14 S (M22x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichMax. Schottdicke:16 mmWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen14 S (M22x1,5)SchottgewindeM 22x1,5Betriebsdruck (bar)630KontermutternKOMUTT 15L/14STemperaturbereich (°C)-40 bis +120Gewicht310 g / Stk.
Gerade Verschraubung G 3/8"-8x6mm, PFA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPFA***EinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)8x6Anschlussprinzip2Temperaturbereich (°C)-40 bis +180Gewicht17 g / Stk.
Steckanschluss m. Innengew. NPT 1/4"-5/16" (7,94 mm), IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 bar*mit ElastomerdichtungWeitere Eigenschaften:G / RNPT 1/4"D (mm)5/16 (7,94 mm)Betriebsdruck (bar)-0,95 bis 16Gewicht6.2 g / Stk.
Hohlschraube, 1-fach Innengew. G 1/2"-37,0mm, Messing vernickelt
Werkstoffe:Messing vernickeltVerwendung:für die Typen der Baureihe C und CVAchtung: Zubehör gleich mitbestellen!DichtringeWeitere Eigenschaften:Ausführung1-fach mit InnengewindeGG 1/2"Gewicht110 g / Stk.
LE-Steckanschluss G 1/4"-10mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturGG 1/4"D (mm)10Temperaturbereich (°C)-20 bis +150Gewicht50 g / Stk.
Verschraubungen und Verbinder vom Fachhändler
Sie müssen Ihre Geräte, Systeme, Schläuche etc. anschließen, neu verbinden oder umleiten? Egal ob Standardverschraubungen, wie Doppelnippel, Reduziernippel, Muffen, Tüllen, Verschlussschrauben, Muttern, Schott-Verschraubungen, Verlängerungsstücke oder Anschlussstücke, Verteiler, Verteilerdosen, Tempergussfittinge, Stahlfittinge, Schnellsteckverbinder, Schalldämpfer, Scheidring-Verschraubungen oder mehr - wir haben das richtige Druckluftzubehör für Sie!
Unser umfangreiches Sortiment an Druckluft Verschraubungen und Verbindern - hochwertig, flexibel und robust.
