Winkel-Schneidringverschraub. NPT 1/2"-15 L (M22x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)EinschraubgewindeNPT 1/2"Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht140 g / Stk.
T-Verschraubung G 3/8"-8x6mm, Messing vernickelt, Hohlschraube
Hinweis:Hohlschraube, Ringstück und Dichtungen werden unmontiert geliefertTyp Messing vernickeltBetriebsdruck:-0,95 bis 20 barTemperaturbereich:-10°C bis max. +70°CTyp AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Hohlschraube aus Stahl verzinkt, **Farbe schwarzWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)8x6H (mm)24,0Verpackungseinheit (Stk)10Betriebsdruck (bar)-0,95 bis 20Temperaturbereich (°C)-10 bis +70Gewicht90 g / Stk.
Überwurfmutter Messing vernickelt, G 3/8", 4 / 6 / 9 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde (G)G 3/8"für Schlauchtülle (mm)4 / 6 / 9L (mm)14,5SW (mm)19Gewicht16 g / Stk.
Reduziernippel M 5(AG)-M 3(IG), Messing vernickelt
RN53MSV Reduziernippel M 5(AG)-M 3(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenM 5Gewinde innenM 3PN (bar)16L (mm)1,5SW (mm)7Gewicht0.8 g / Stk.
Doppelnippel DNL-G1 1/2i x G1 1/2i DGKE030059
Messing Lösbar Konische Abdichtung Technische Daten Inhalt 1 Luftanschluss R 1" (lösbar)
T-Verschraubung G 1/4"-10x8mm, Polypropylen, Hohlschraube
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPolypropylen***EinschraubgewindeG 1/4"Schlauch Ø außen x innen (mm)10x8Anschlussprinzip1*Temperaturbereich (°C)+5 bis +90Gewicht17 g / Stk.
Winkel-Verschraubung G 1/4"-8x6mm, PFA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPFA***EinschraubgewindeG 1/4"Schlauch Ø außen x innen (mm)8x6Anschlussprinzip2Temperaturbereich (°C)-40 bis +180Gewicht16 g / Stk.
Doppelnippel M 3-M 3, Messing/Rotguss
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeM 3Gewinde-1M 3PN (bar)16SW (mm)5Gewicht0.6 g / Stk.
Aufschraub-Schlauchtülle G 1/8"-9 (3/8")mm, 1.4571
AST189ES Aufschraub-Schlauchtülle G 1/8"-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Schlauch Ø innen (mm)9 (3/8)SW (mm)14PN (bar)40Gewicht18 g / Stk.

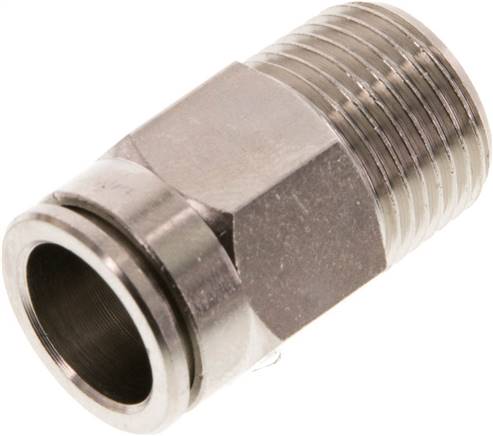

Gerader Steckanschluss R 3/8"-12mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardRR 3/8"D (mm)12P (mm)20,0Temperaturbereich (°C)-20 bis +80Gewicht28 g / Stk.
Reduziereinsatz 25 S-12 S (M20x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichAchtung: Bitte beachten Sie:Bei Verwendung unterschiedlicher Baureihen darf die Verschraubung nur mit dem Betriebsdruck der leichten Baureihe belastet werden.*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (1) (mm)25 SRohr Ø außen (2)12 S (M20x1,5)Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht420 g / Stk.
T-Steckanschluss NPT 1/8"-5/16" (7,94 mm), IQS-Inch
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Weitere Eigenschaften:RNPT 1/8"D (mm)5/16 (7,94 mm)Gewicht21 g / Stk.
T-Verschraubung G 3/8"-10x8mm, Messing vernickelt, Hohlschraube
Hinweis:Hohlschraube, Ringstück und Dichtungen werden unmontiert geliefertTyp Messing vernickeltBetriebsdruck:-0,95 bis 20 barTemperaturbereich:-10°C bis max. +70°CTyp AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Hohlschraube aus Stahl verzinkt, **Farbe schwarzWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeG 3/8"Schlauch Ø außen x innen (mm)10x8H (mm)24,0Verpackungseinheit (Stk)10Betriebsdruck (bar)-0,95 bis 20Temperaturbereich (°C)-10 bis +70Gewicht95 g / Stk.
T-Steckanschluss R 3/8"-14mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 3/8"D (mm)14Gewicht55 g / Stk.
Gegenmutter Rp 1", V4A
Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:WerkstoffV4AGewindeRp 1"SW (mm)46Gewicht80 g / Stk.

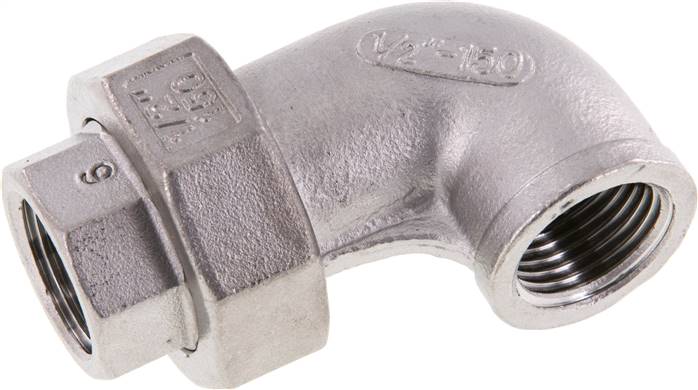

Winkel-Verschraubung konisch dichtend Rp 1/2" (IG), Edelstahl
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1/2"PN (bar)16a (mm)58c (mm)27Gewicht195 g / Stk.
Einstellb. T-Schneidringverschraubung 6 L (M12x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)6 LRohr Ø außen6 L (M12x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht48 g / Stk.
Gerade Schneidringverschr. M 27x2-20 S (M30x2), Stahl verzinkt, Dichtung FKM
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen20 S (M30x2)EinschraubgewindeM 27x2Betriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht260 g / Stk.
Gerade Schneidringverschraubung 12 S (M20x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen12 S (M20x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht135 g / Stk.
T-Steckanschluss G 1/2"-10mm, IQS-Edelstahl
Werkstoffe:Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)Betriebsdruck:-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenWeitere Eigenschaften:GG 1/2"D (mm)10Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 bis 15Gewicht65 g / Stk.
Gerader Steckanschluss NPT 1/8"-1/4" (6,35 mm), IQS-LE (EPDM-Dichtung)
Werkstoffe:Körper und Lösering: POM (FDA 21 CFR 177.2470, NSF/ANSI 51 & 61), Haltekralle: Edelstahl, Dichtungen: EPDM (FDA 21 CFR 177.2600), Schmierstoff: Silikonfett (NSF/ANSI 51 & 61)Temperaturbereich:0°C bis +65°CBetriebsdruck:-0,95 bis 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*Medien:ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten (keine Mineralöle), milde ChemikalienZulassungen:Werkstoffe nach FDA & NSF/ANSIVorteile:•verfügbar für metrische und zöllige Schläuche, •G-Gewinde, R-Gewinde und NPT-Gewinde verfügbar, •kompatibel zu vielen anderern Herstellern*Bei Temperaturen >20°C, Betriebsdruck mit diesen Korrekturfaktoren berechnen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, Beispiel: 50°C, Betriebsdruck = 16 bar * 0,69 = 11 barWeitere Eigenschaften:G / RNPT 1/8"D (mm)1/4 (6,35 mm)Betriebsdruck (bar)-0,95 bis 16Gewicht3.7 g / Stk.
Gerade Verschraubung 12x9mm, PFA
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPFA***Schlauch Ø außen x innen (mm)12x9Anschlussprinzip2Temperaturbereich (°C)-40 bis +180Gewicht30 g / Stk.

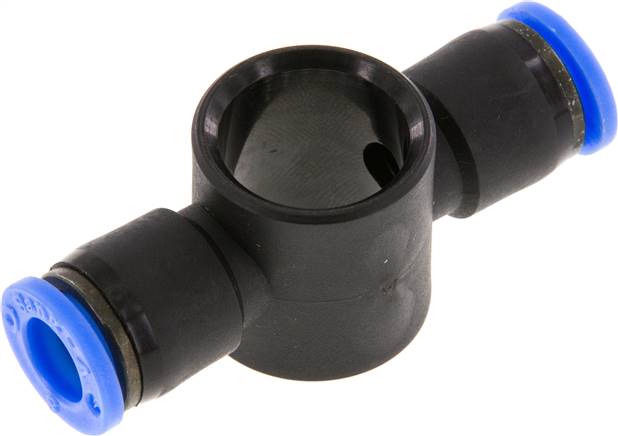

Steckanschluss, T-Ringstück G 3/8"-8mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Lösering: POM, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickeltTemperaturbereich:-20°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring*Betriebsdruck: 10 bar, max. 60°C, Kunststoffkörper aus PBTHinweis:Zum Montieren bitte O-Ringe separat bestellen!Weitere Eigenschaften:GG 3/8"D (mm)8O-RingeIQSVOR 38Gewicht13 g / Stk.
Winkel-Steckanschluss R 1/8"-4mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturRR 1/8"D (mm)4Temperaturbereich (°C)-20 bis +150Gewicht21 g / Stk.
Verschraubungen und Verbinder vom Fachhändler
Sie müssen Ihre Geräte, Systeme, Schläuche etc. anschließen, neu verbinden oder umleiten? Egal ob Standardverschraubungen, wie Doppelnippel, Reduziernippel, Muffen, Tüllen, Verschlussschrauben, Muttern, Schott-Verschraubungen, Verlängerungsstücke oder Anschlussstücke, Verteiler, Verteilerdosen, Tempergussfittinge, Stahlfittinge, Schnellsteckverbinder, Schalldämpfer, Scheidring-Verschraubungen oder mehr - wir haben das richtige Druckluftzubehör für Sie!
Unser umfangreiches Sortiment an Druckluft Verschraubungen und Verbindern - hochwertig, flexibel und robust.
