VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Nennweite
DN 15
Prozessanschluss
Flansch nach DIN EN 1092-1
Material Messstrecke
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
VA 520 Verbrauchszähler für Druckluft und Gase G1/2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1/2" von 0,2... 90 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500="">
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Bitte beachten Sie, dass der Verbrauchszähler ebenfals in Edelstahl 1.4571 verfügbar ist*.*Abweichung vom Artikelpreis möglich
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Taupunkt-Sensor FA 515 von -20° bis 50°Ctd
Die neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden.
Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt.
Besondere Vorteile:
Messbereich -20° bis 50°Ctd
Extrem langzeitstabil
Analogausgang 4 .. 20 mA
Betauungsunempfindlich
Schnelle Angleichzeit
Empfehlung:
Einbau mit Standard-Messkammer für Druckluft bis 16 bar
Einfache Installation über Schnellkupplung
Technische Daten FA 515:
Messbereich:
-20° bis 50°Ctd
Genauigkeit:
+- 1°C bei 20 bis -20°Ctd
+- 2°C bei -20 bis -50°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
M12, 5-polig
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang:
4 .. 20 mA = -20 bis 50°Ctd
Bürde für Analogausgang:
< 500 Ohm
Einschraubgewinde:
G 1/2"
Abmessungen:
Durchm. 30 mm, Länge ca. 130 mm
Weitere Optionen finden Sie unter Zubehör.

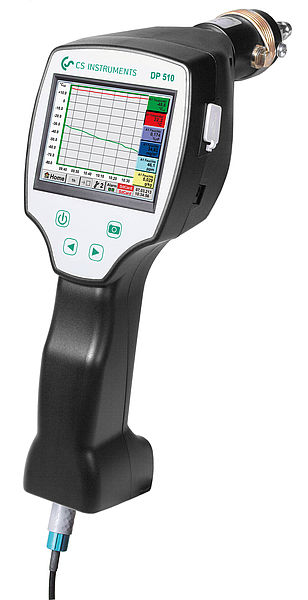

Mobiles Taupunktmessgerät mit integriertem Datenlogger DP 510 SetDie neuen Geräte DP 500/DP 510 sind die idealen mobilen Servicegeräte zur Taupunktmessung für alle Trocknerarten bis -80°Ctd Taupunkt.Mit dem 3,5" Grafikdisplay mit Touchscreen ist die Bedienung kinderleicht. Einzigartig ist die graphische Darstellung der farbigen Messkurven. Ideal zur Messung des aktuellen Taupunktes und zur grafischen Darstellung der Taupunktkurve/ des Schaltverhaltens des Trockners über einen längeren Zeitraum.Bis zu 100Mio. Messwerte können mit Datum und Messortnamen gespeichert werden. Per USB-Stick können die Messwerte in den PC übertragen werden. Mit der CS Soft Basic können die Daten komfortabel ausgewertet werden. Messdaten und Serviceberichte können einfach und schnell erstellt werden. Das DP 510 verfügt zusätzlich über einen weiteren frei belegbaren Sensoreingang. Neben der internen Taupunktmessung kann ein weiterer beliebiger Fühler angeschlossen werden, wie z.B.:
Drucksonden
Verbrauchsonden VA 400/420
Temperatursensoren Pt 100, 4...20mA
Weiterer Taupunktsensor
Wirkleistungszähler
Beliebige Fremdsensoren mit folgenden Signalen: 0...1/10V, 0/4...20mA, Pt 100, Impuls Modbus
Besondere Vorteile:
Präzise Taupunktmessung bis -80°Ctd
Schnelle Ansprechzeit
3,5" Grafikdisplay / einfache Bedienung per Touchscreen
Integrierter Datenlogger zur Speicherung der Messwerte
USB-Schnittstelle zum Auslesen per USB-Stick
Berechnet alle notwendigen Feuchtemessgrößen wie g/m³, mg/m³, ppm, V/V, g/kg, °Ctdatm
2. freibelegbarer Sensoreingang für externe Fühler (nur DP 510)
International: bis zu 8 Sprachen auswählbar
Anwendungsbereiche:
Druckluft: Überprüfen von Kälte-, Membran-, Adsorptionstrocknern
Technische Gase: Restfeuchtemessung in Gasen wie N2, O2, etc.
Kunststoffindustrie: Überprüfen von Granulattrocknern
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... 50°Ctd-20 ... 70°C0 bis 100 %rF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restl. Bereich
Feuchtemessgrößen
g/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %rF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326
DP 400 mobil mit integrierter Taupunkt-/ und DruckmessungZur Messung aller Feuchtemessgrößen unter Druck bis 16 bar.Das DS 400 mobil mit integriertem, aufladbarem Akku ist speziell für den Feldeinsatz entwickelt. Im Gerät eingebaut ist neben einem hochpräzisen Taupunktsensor auch ein präziser Drucksensor bis 16 bar. Damit können neben dem Drucktaupunkt in °C td, der Temperatur in °C, dem Leitungsdruck in bar, auch alle weiteren Feuchtemessgrößen ( % r.F., mg/m³, g/m³) sowie die druckabhängigen Messwerte g/kg, ppm v/v, atm. Taupunkt °C berechnet werden.Aktuelle MesswerteAlle Messwerte sind auf einen Blick sichtbar. Grenzwertüberschreitungen werden rot angezeigt. Durch den integrierten Drucksensor ist das DP 400 mobil in der Lage den atmosphärischen Taupunkt zu berechnen.Grafische AnsichtIn der grafischen Ansicht werden alle Messwerte als Kurve dargestellt. Per Fingerbewegung kann auf der Zeitachse zurückgeblättert werden (ohne Datenlogger max. 24 h, mit Datenlogger bis zum Start der Messung).DatenloggerMit der Option „Integrierter Datenlogger“ werden die Messwerte im DP 400 mobil gespeichert. Das Zeitintervall kann frei bestimmt werden. Besondere Vorteile:Präzise Taupunktmessung bis -80°CtdRobuster Einsatzkoffer für den FeldeinsatzIntegrierte Druckmessung bis 16 barIntegrierte Messkammer mit integriertem Trockenbehälter schützt den Taupunktsensor während des Transports und sorgt für schnelle AngleichzeitLangzeitstabiler Feuchtesensor: präzise, betauungsunempfindlich, schnelle AngleichzeitOptional: 2 weitere Sensoreingänge für externe SensorenOptional: Integrierter DatenloggerOptionales Zubehör (nicht im Set enthalten):Option: Integrierter Datenlogger für 100 Mio. Messwerte Z500 4002Option: Integrierte Ethernet- und RS 485 Schnittstelle Z500 4004Option: Integrierter Webserver Z500 4005Option: „Mathematische Berechnungsfunktion“ für 4 frei berechenbare Kanäle, (virtuelle Kanäle) Addition, Subtraktion, Division, Multiplikation Z500 4007Option: 2 zusätzliche Sensoreingänge für externe Sensoren (1 x Digitalsensor Modbus, 1 x Analogsensor) Z500 4001CS Soft Basic - Datenauswertung grafisch und tabellarisch - Auslesen der Messdaten über USB oder Ethernet 0554 7040Anschlussleitung für VA/FA Sensoren an mobile Geräte, ODU / M12, 5m 0553 1503Anschlussleitung für Druck-, Temperatur-, Fremdsensoren an mobile Geräte, ODU / offene Enden, 5 m 0553 0501Anschlussleitung für Druck-, Temperatur-, Fremdsensoren an mobile Geräte, ODU / offene Enden, 10 m 0553 0502Verlängerungsleitung für mobile Geräte ODU/ODU, 10m 0553 0504
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... +50°Ctd-20 ... +70°C0 bis 100 %RF0 bis 16 bar +- 0,5 %
Genauigkeit
± 1°C bei 20...-20°Ctd± 2°C bei -20...-50°Ctd± 3°C bei -50...-80°Ctd
Feuchtemessgrößen
g/m³, mg/m³, ppm V/V, g/kg, °Ctdatm, % rF
Stromversorgung
Intern aufladbare Li-Ion Akkus ca. 12 h Dauerbetrieb,4 h LadezeitSchnittstelle
USB-Schnittstelle
Option Datenlogger
4 GB SD Speicherkarte (100 Mio.Werte)
Spannungsversorgung fürexterne Sensoren:
Ausgangsspannung: 24 VDC ± 10%Ausgangsstrom: 120 mA im Dauerbetrieb
Prozessanschluss
6 mm SteckanschlussUmgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Taupunkt-Set DS 52 für Kältetrockner bestehend aus:DS 52 LED-Prozess-Anzeige im WandgehäuseFA 510 Taupunktsensor (-20 ... 50 °Ctd)Standardmesskammer bis 16 barAnschlussleitung für VA/FA Serie, 5 m mit M12 SteckerBesondere Vorteile:Steckfertiges System: alles ist fix und fertig verdrahtetAufwendiges Studieren der Bedienungsanleitung entfällt2 Alarmkontakte (230 VAC, 3 A) Vor- und Hauptalarm frei einstellbar4 .. 20 mA AnalogausgangOption Alarm: Hupe und rotes DauerlichtMit einem Messbereich von -20 .. 50 °Ctd ist das Taupunkt-Set DS 52 mit Alarm die ideale Taupunktüberwachung mit Analogausgang 4.. 20 mA.Der Taupunktsensor FA 510 ist extrem langzeitstabil und kann über die aufschraubbare Messkammer inkl. Schnellkupplung schnell und einfach unter Druck ein- und ausgebaut werden. Das Taupunkt-Set ist ab Werk berits steckerfertig verdrahtet. Die Alarmwerte können frei eingestellt werden.Weitere Optionen finden Sie unter Zubehör.Technische Daten Anzeige DS 52:Abmessungen:118 x 92 x 93 mmAnzeige:LED rot, 7-Segment, Höhe: 13 mm, 5-stellig2 LED für AlarmrelaisTastatur:4 TastenEingang:Taupunktsensor FA 510Spannungsversorgung:230 VAC, 50/60 HzOptional: 24 VDC oder110 VAC 50/60 HzAlarm-Ausgänge:2 x RelaisausgangWechsler, 250 VAC, max 3 ABetriebstemperatur:-10 ... +60 °C (Lagertemperatur-20 ... +80 °C)Alarmgrenzwerte:frei einstellbarHysterese:2 °CtdAnalogausgang:4 ... 20 mA = -80 ... 20 °CtdTechnische Daten Taupunktsensor FA 510:Messbereich:-20 ... 50 °CtdGenauigkeit:+- 1°C bei 0 ... 20 °Ctd+- 2°C bei restlicher BereichDruckbereich:-1 ... 20 barSonderversion bis 350 barSchutzart:IP 65EMV:nach DIN EN 61326Einsatztemperatur:-20 ... 70 °CBürde für Analogausgang:< 500 OhmEinschraubgewindeG1/2 ohne Messkammer
Taupunkt-Sensor FA 510 von -80° bis 20°CtdDie neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden.Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt.Besondere Vorteile:
Messbereich -80° bis 20°Ctd
Extrem langzeitstabil
Analogausgang 4 .. 20 mA
Betauungsunempfindlich
Schnelle Angleichzeit
Empfehlung:
Einbau mit Standard-Messkammer für Druckluft bis 16 bar
Einfache Installation über Schnellkupplung
Technische Daten FA 510:
Messbereich:
-80° bis 20°Ctd
Genauigkeit:
+- 1°C bei 20 bis -20°Ctd +- 2°C bei -20 bis -50°Ctd +- 3°C bei -50 bis -80°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
M12, 5-polig
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang:
4...20 mA = -80 bis 20°Ctd (3-Draht)
Bürde für Analogausgang:
< 500 Ohm
Einschraubgewinde:
G 1/2"
Abmessungen:
Durchm. 30 mm, Länge ca. 130 mm

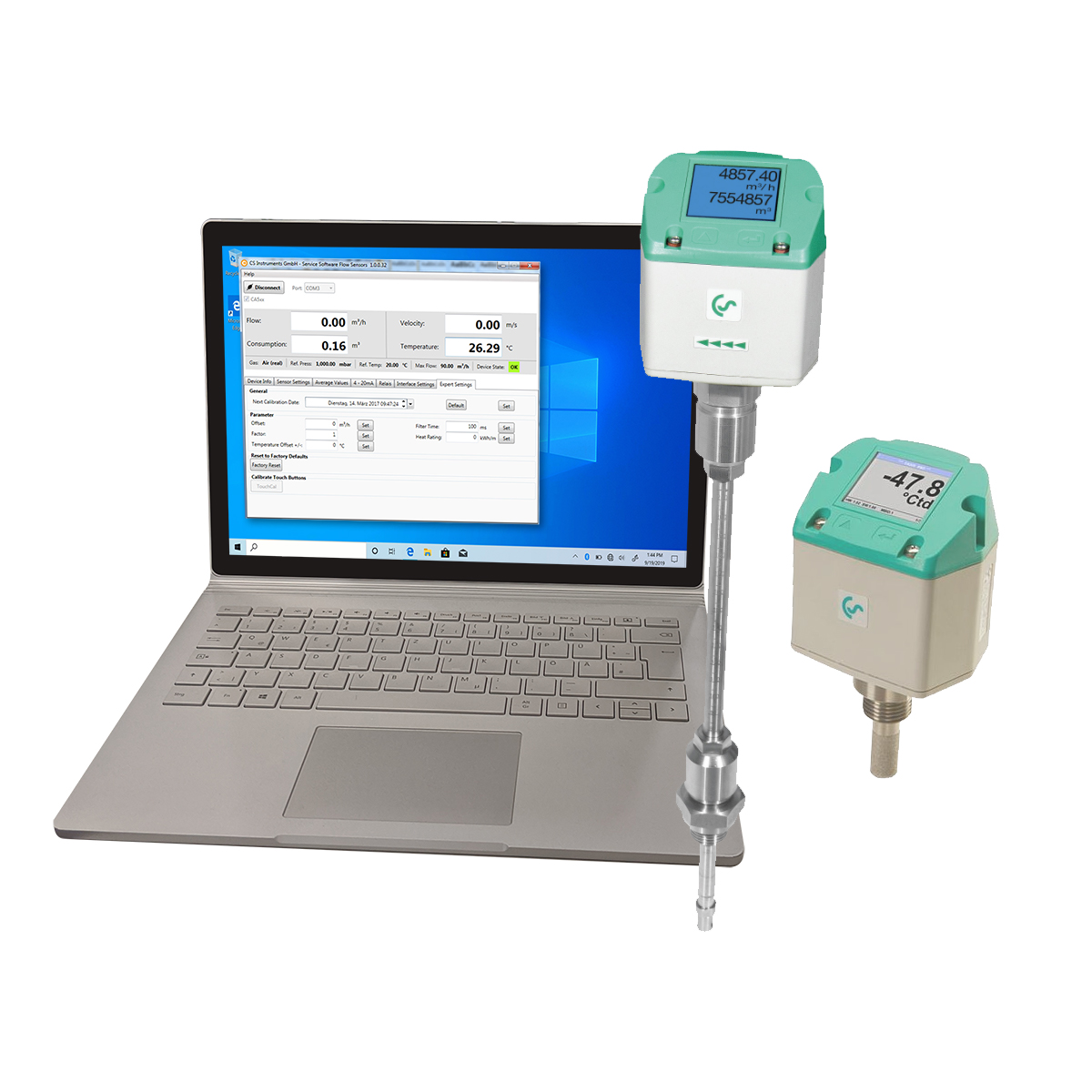

Über Service Software:- Einheiten wählen- Skalierung
% RH, °Ctd, g/m³, mg/m³, ppm V/V4 .. 20 mA ändern
Sonderversion:
4 .. 20 mA, 2 Drahtrechnik
Weitere Optionen finden Sie unter Zubehör.
Das LD 500 ist die konsequente Weiterentwicklung
Die neuen Leckagemessgeräte LD 500/LD 510 mit Kamera und Leckageberechnung sind die idealen Messgeräte mit dem selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) auch auf große Entfernungen kinderleicht aufgespürt und dokumentiert werden können. Das LD 510 ist das weltweit erste Leckagemessgerät mit einem zusätzlichen frei belegbaren Sensoreingang für alle CS Sensoren. Damit lassen sich zusätzlich zur Leckagemessung und -ortung alle notwendigen Messungen bezüglich Taupunkt, Verbrauch, Druck, Temperatur,...durchführen.
Produktmerkmale:
Leckagesuchgerät Set inkl. einer integrierten Laser-Abstandmessung
Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotential (€/Jahr)
Finden Sie kleinste Leckagen auch in großen Entfernungen
Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Machen Sie Bilder von Ihren Leckagen
Beschreiben Sie die Leckage und notwendige Wartungsarbeiten
Übertragen Sie die Leckagedaten via USB auf Ihren PC
Erstellen Sie einen Report gemäß ISO 50001
9 Stunden Dauerbetrieb möglich
Multi-User fähig durch Cloud solution
Automatische Sensorerkennung
Technische Daten:
Arbeitsfrequenz:
40 kHz ± 2 kHz
Anschlüsse:
1.) 3,5 mm Klinkenstecker für Kopfhörer2.) Netzteilbuchse zum Anschluss eines externen Ladegerätes
Laser:
Wellenlänge: 645... 660nmAusgangsleistung: < 1 mW (Laserklasse 2)
Display:
3,5" Touchscreen
Schnittstelle:
USB
Datenlogger:
2 GB SD Speicherkarte (100 Mio. Werte)
Stromversorgung:
Intern aufladbare Li-Ion Akkus ca. 9 h Dauerbetrieb, 4 h Ladezeit
Umgebungstemperatur
0... +50°C
EMV:
DIN EN 61326
Auto level:
Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Sensivität:
min: 0,1 l/min bei 6 bar, 5 m Abstand, ca. 1€/Jahr Druckluftkosten
Im LD 500/510 gespeicherte Leckage-Daten werden auf einen USB Stick zur Reporterstellung per Software exportiert.
Wird die Leckage gefunden und gespeichert, werden folgende Daten im LD 500/510 mit abgespeichert und stehen nach dem Export in der Software CS Leak Reporter bzw. der CS LeckageApp für die Report Erstellung wieder zur Verfügung:
Bild der Leckagestelle
Datum / Uhrzeit
Firmenname / Abteilung / Maschine
Größe der Leckage in Liter/min (Einheit einstellbar)
Kosten der Leckage pro Jahr in € (Währung einstellbar)
Eigenschaften:
Per PC Software CS Leak Reporter oder CS LeckageApp können ausführliche Reports erstellt werden, die dem Druckluftanlagenbetreiber bzw. Abteilungsverantwortlichen zur Verfügung gestellt werden können.
Der Report kann für die Gesamtfirma oder pro Abteilung erstellt werden und dokumentiert einfach und übersichtlich alle gefunden Leckagen.
Durch die Summenbildung am Ende des Reports ist ein einfacher Überblick über die Gesamtleckagemenge in Liter/min sowie die Gesamtleckagekosten pro Jahr gegeben.
Mit dem History Report können die kontinuierlichen Verbesserungen, die über mehrere Monate/Jahre durch konsequente Lecksuche und Leckbeseitigung erzielt wurden, dokumentiert werden.
Einsparpotential durch ein Leckage-Messgerät:
Lochdurchmesser
Luftverlust bei 6 bar
bei 12 bar
Energieverlust bei 6 bar
bei 12 bar
Kosten pro Jahr bei 6 bar
bei 12 bar
1 mm
1,1 l/s
2,0 l/s
0,4 kWh/h
1,1 kWh/h
320,00 €
880,00 €
3 mm
9,7 l/s
18,0 l/s
3,5 kWh/h
9,7 kWh/h
2.800,00 €
7.760,00 €
5 mm
26,9 l/s
50 l/s
9,7 kWh/h
27,0 kWh/h
7.760,00 €
21.600,00 €
10 mm
107,8 l/s
200,1 l/s
38,8 kWh/h
108,1 kWh/h
31.040,00 €
86.480,00 €
Optional erhältlich:
Auf Anfrage ist das Leckagesuchgerät LD510 auch ohne eine integrierte Laser-Abstandsmessung lieferbar
VA 520 Verbrauchszähler für Druckluft und Gase G 1 1/2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1 1/2" von 1,0... 550 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Bitte beachten Sie, dass der Verbrauchszähler ebenfals in Edelstahl 1.4571 verfügbar ist*.*Abweichung vom Artikelpreis möglich
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
VA 520 Verbrauchszähler für Druckluft und Gase G1Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1" von 0,5... 290 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Bitte beachten Sie, dass der Verbrauchszähler ebenfals in Edelstahl 1.4571 verfügbar ist*.*Abweichung vom Artikelpreis möglich
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Anschlussleitung 5 m(Spannungsversorgung, Analogausgang)
Mobiles Taupunktmessgerät mit Datenlogger DP 500 SetDas mobile Drucktaupunktmessgerät DP 500 ist die Weiterentwicklung des DP 300 und erfüllt die gleichen technisch anspruchsvollen Aufgaben wie der bewährte Vorgänger.Das handliche Gerät deckt einen breiten Messbereich bis -80 °Ctd ab und die interne Stromversorgung über den leistungsstarken Akku gewährleistet einen Betrieb bis 15 Stunden Betriebszeit. Als wichtigste Verbesserungen wurde die Darstellung der Daten vom einfachen Display zu einem wesentlich größeren Touchscreen optimiert und der interne Speicher des Datenloggers zu einem Wechselspeicher mittels SD-Karte erweitert. Dieser lässt sich nun mit einem Handgriff austauschen und bei Bedarf auf 2 GB erweitern – ausreichend für etwa 100 Mio. Datensätze.Relative Feuchte, Temperatur und Taupunkt ermittelnDas DP 500 ist das ideale Allzweck-Gerät für den mobilen Einsatz zur Messung von relativer Feuchte, Temperatur und Taupunkt bzw. Drucktaupunkt. In der Standard-Ausführung ist das DP 500 Taupunkt-Messgerät für einen Maximaldruck von 50 bar ausgelegt, die erweiterte Version hält bis zu 350 bar Druck stand. Die besonderen Vorteile des DP 500 Taupunkt-Messgeräte-Sets liegen im großen Messbereich bis -80 °Ctd, dem großen Datenspeicher und der universellen Einsetzbarkeit für alle gängigen Trockner (Adsorptions-, Membran- und Kältetrockner).Für die Kalibrierung vor Ort halten wir drei Kontroll- und Abgleichsets für Referenzwerte an relativer Feuchtigkeit bereit. Zudem erhalten Sie auf Wunsch einen ISO-zertifizierten Präzisionsabgleich für -40 bzw. 3 °Ctd. Für besonders hohe Anforderungen ist der DP 500 in der Sonderversion druckfest bis 350 bar erhältlich.Im DP 500 Set enthalten:
mobiles Taupunktmessgerät DP 500 bis 50 bar inkl. Akku
Messkammer mobil bis 16 bar
diffusionsarme Teflon-Leitung (PTFE), 1 m, mit Schnellkupplung an beiden Enden
Netzteil 24 VDC, 230 VAC für Akkuladung und Langzeitmessung
Kontroll- und Abgleichset 11,3 % rF
Schnellverschlusskupplung
Trockenbehälter für DP 500
Transportkoffer
Optionales Zubehör (nicht im Set enthalten):
CS Soft Basic - Datenauswertung grafisch und tabellarisch - Auslesen der Messdaten über USBPräzisionsabgleich bei -40 °Ctd mit ISO-ZertifikatZusätzlicher Kalibrierpunkt frei wählbar im Bereich -80 bis +20°CtdHochdruckmesskammer bis 350 bar
Messkammer für atmosphärischen Taupunkt
Messkammer für Granulattrockner für minimalen Überdruck
Messkammer für Atemluftflaschen bis 350 barMobiles Taupunktmessgerät DP 500 für Druckluft und Gase (Hochdruckversion bis 350 bar)
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... +50°Ctd-20 ... +70°C0 bis 100 %RF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restlicher Bereich
Feuchtemessgrößen
G/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %RF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Set- Lecksuchgerät LD 500 mit UltraCambestehend aus:
0560 0205 LD 500 Leckagesuchgerät inkl. UltraCam-Trichter, mit integrierter Kamera, 30Ultraschallmikrofonen zur Visualisierung der Leckage auf dem Bildschirm, inkl. 100 Leak Tags
0554 0104 Schalldichter Kopfhörer
0530 0104 Richtrohr mit Richtspitze
0554 0009 Steckernetzteil
020001402 Spiralkabel zum Anschluss des Ultraschallsensors
Das LD 500 ist die konsequente Weiterentwicklung
Die neuen Leckagemessgeräte LD 500/LD 510 mit Kamera und Leckageberechnung sind die idealen Messgeräte mit dem selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) auch auf große Entfernungen kinderleicht aufgespürt und dokumentiert werden können. Das LD 510 ist das weltweit erste Leckagemessgerät mit einem zusätzlichen frei belegbaren Sensoreingang für alle CS Sensoren. Damit lassen sich zusätzlich zur Leckagemessung und -ortung alle notwendigen Messungen bezüglich Taupunkt, Verbrauch, Druck, Temperatur,...durchführen.
Produktmerkmale:
Leckagesuchgerät Set inkl. einer integrierten Laser-Abstandmessung
Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotential (€/Jahr)
Finden Sie kleinste Leckagen auch in großen Entfernungen
Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Machen Sie Bilder von Ihren Leckagen
Beschreiben Sie die Leckage und notwendige Wartungsarbeiten
Übertragen Sie die Leckagedaten via USB auf Ihren PC
Erstellen Sie einen Report gemäß ISO 50001
9 Stunden Dauerbetrieb möglich
Multi-User fähig durch Cloud solution
Automatische Sensorerkennung
Technische Daten:
Arbeitsfrequenz:
40 kHz ± 2 kHz
Anschlüsse:
1.) 3,5 mm Klinkenstecker für Kopfhörer2.) Netzteilbuchse zum Anschluss eines externen Ladegerätes
Laser:
Wellenlänge: 645... 660nmAusgangsleistung: < 1 mW (Laserklasse 2)
Display:
3,5" Touchscreen
Schnittstelle:
USB
Datenlogger:
2 GB SD Speicherkarte (100 Mio. Werte)
Stromversorgung:
Intern aufladbare Li-Ion Akkus ca. 9 h Dauerbetrieb, 4 h Ladezeit
Umgebungstemperatur
0... +50°C
EMV:
DIN EN 61326
Auto level:
Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Sensivität:
min: 0,1 l/min bei 6 bar, 5 m Abstand, ca. 1€/Jahr Druckluftkosten
Im LD 500/510 gespeicherte Leckage-Daten werden auf einen USB Stick zur Reporterstellung per Software exportiert.
Wird die Leckage gefunden und gespeichert, werden folgende Daten im LD 500/510 mit abgespeichert und stehen nach dem Export in der Software CS Leak Reporter bzw. der CS LeckageApp für die Report Erstellung wieder zur Verfügung:
Bild der Leckagestelle
Datum / Uhrzeit
Firmenname / Abteilung / Maschine
Größe der Leckage in Liter/min (Einheit einstellbar)
Kosten der Leckage pro Jahr in € (Währung einstellbar)
Eigenschaften:
Per PC Software CS Leak Reporter oder CS LeckageApp können ausführliche Reports erstellt werden, die dem Druckluftanlagenbetreiber bzw. Abteilungsverantwortlichen zur Verfügung gestellt werden können.
Der Report kann für die Gesamtfirma oder pro Abteilung erstellt werden und dokumentiert einfach und übersichtlich alle gefunden Leckagen.
Durch die Summenbildung am Ende des Reports ist ein einfacher Überblick über die Gesamtleckagemenge in Liter/min sowie die Gesamtleckagekosten pro Jahr gegeben.
Mit dem History Report können die kontinuierlichen Verbesserungen, die über mehrere Monate/Jahre durch konsequente Lecksuche und Leckbeseitigung erzielt wurden, dokumentiert werden.
Einsparpotential durch ein Leckage-Messgerät:
Lochdurchmesser
Luftverlust bei 6 bar
bei 12 bar
Energieverlust bei 6 bar
bei 12 bar
Kosten pro Jahr bei 6 bar
bei 12 bar
1 mm
1,1 l/s
2,0 l/s
0,4 kWh/h
1,1 kWh/h
320,00 €
880,00 €
3 mm
9,7 l/s
18,0 l/s
3,5 kWh/h
9,7 kWh/h
2.800,00 €
7.760,00 €
5 mm
26,9 l/s
50 l/s
9,7 kWh/h
27,0 kWh/h
7.760,00 €
21.600,00 €
10 mm
107,8 l/s
200,1 l/s
38,8 kWh/h
108,1 kWh/h
31.040,00 €
86.480,00 €
Das LD 510 ist die konsequente Weiterentwicklung
(mit separatem Eingang für externe CS Sensoren)
Die neuen Leckagemessgeräte LD 500/LD 510 mit Kamera und Leckageberechnung sind die idealen Messgeräte mit dem selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) auch auf große Entfernungen kinderleicht aufgespürt und dokumentiert werden können. Das LD 510 ist das weltweit erste Leckagemessgerät mit einem zusätzlichen frei belegbaren Sensoreingang für alle CS Sensoren. Damit lassen sich zusätzlich zur Leckagemessung und -ortung alle notwendigen Messungen bezüglich Taupunkt, Verbrauch, Druck, Temperatur,...durchführen.
Produktmerkmale:
Leckagesuchgerät Set inkl. einer integrierten Laser-Abstandmessung
Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotential (€/Jahr)
Finden Sie kleinste Leckagen auch in großen Entfernungen
Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Machen Sie Bilder von Ihren Leckagen
Beschreiben Sie die Leckage und notwendige Wartungsarbeiten
Übertragen Sie die Leckagedaten via USB auf Ihren PC
Erstellen Sie einen Report gemäß ISO 50001
9 Stunden Dauerbetrieb möglich
Multi-User fähig durch Cloud solution
Automatische Sensorerkennung
Technische Daten:
Arbeitsfrequenz:
40 kHz ± 2 kHz
Anschlüsse:
1.) 3,5 mm Klinkenstecker für Kopfhörer2.) Netzteilbuchse zum Anschluss eines externen Ladegerätes
Laser:
Wellenlänge: 645... 660nmAusgangsleistung: < 1 mW (Laserklasse 2)
Display:
3,5" Touchscreen
Schnittstelle:
USB
Datenlogger:
2 GB SD Speicherkarte (100 Mio. Werte)
Stromversorgung:
Intern aufladbare Li-Ion Akkus ca. 9 h Dauerbetrieb, 4 h Ladezeit
Umgebungstemperatur
0... +50°C
EMV:
DIN EN 61326
Auto level:
Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Sensivität:
min: 0,1 l/min bei 6 bar, 5 m Abstand, ca. 1€/Jahr Druckluftkosten
Im LD 500/510 gespeicherte Leckage-Daten werden auf einen USB Stick zur Reporterstellung per Software exportiert.
Wird die Leckage gefunden und gespeichert, werden folgende Daten im LD 500/510 mit abgespeichert und stehen nach dem Export in der Software CS Leak Reporter bzw. der CS LeckageApp für die Report Erstellung wieder zur Verfügung:
Bild der Leckagestelle
Datum / Uhrzeit
Firmenname / Abteilung / Maschine
Größe der Leckage in Liter/min (Einheit einstellbar)
Kosten der Leckage pro Jahr in € (Währung einstellbar)
Per PC Software CS Leak Reporter oder CS LeckageApp können ausführliche Reports erstellt werden, die dem Druckluftanlagenbetreiber bzw. Abteilungsverantwortlichen zur Verfügung gestellt werden können.
Der Report kann für die Gesamtfirma oder pro Abteilung erstellt werden und dokumentiert einfach und übersichtlich alle gefunden Leckagen.
Durch die Summenbildung am Ende des Reports ist ein einfacher Überblick über die Gesamtleckagemenge in Liter/min sowie die Gesamtleckagekosten pro Jahr gegeben.
Mit dem History Report können die kontinuierlichen Verbesserungen, die über mehrere Monate/Jahre durch konsequente Lecksuche und Leckbeseitigung erzielt wurden, dokumentiert werden.
Einsparpotential durch ein Leckage-Messgerät:
Lochdurchmesser
Luftverlust bei 6 bar
bei 12 bar
Energieverlust bei 6 bar
bei 12 bar
Kosten pro Jahr bei 6 bar
bei 12 bar
1 mm
1,1 l/s
2,0 l/s
0,4 kWh/h
1,1 kWh/h
320,00 €
880,00 €
3 mm
9,7 l/s
18,0 l/s
3,5 kWh/h
9,7 kWh/h
2.800,00 €
7.760,00 €
5 mm
26,9 l/s
50 l/s
9,7 kWh/h
27,0 kWh/h
7.760,00 €
21.600,00 €
10 mm
107,8 l/s
200,1 l/s
38,8 kWh/h
108,1 kWh/h
31.040,00 €
86.480,00 €
Optional:
Auf Anfrage ist das Leckagesuchgerät LD510 auch ohne eine integrierte Laser-Abstandsmessung lieferbar
Beschreibung
Set - Leckagesuchgerät LD 450 im Koffer bestehend aus:
0560.0204 LD 450 Schalldetektor
0554.0106 Transportkoffer
0554.0104 Schalldichter Kopfhörer
0530.0104 Richtrohr mit Richtspitze
0554.0009 Steckernetzteil
0530.0109 Schalltrichter
Vorteile:
Robustheit und ein geringes Gewicht sorgen für einen ermüdungsfreien Einsatz in industriellen Umgebungen
Verbesserte Ortung von Leckagen mit dem Schalltrichte
Moderner Lithium-Ionen-Akku mit hoher Kapazität, externes Ladegerät
Betriebszeit min. 10 h
Einfache Bedienung über Folientastatur
Empfindlichkeit einstellbar
Technische Daten:
Arbeitsfrequenz:
40 kHz ± 2 kHz
Anschlüsse
3,5 mm Klinkenstecker fürKopfhörer. Netzteilbuchse zum Anschluss eines externenLadegerätes
Laser:
Wellenlänge: 630...660 nmAusgangsleistung: < 1 mW (Laserklasse 2)
Betriebsdauer:
>10 h (Dauerbetrieb)
Ladezeit:
max. 4h
Einsatztemperatur.:
-5 bis +50 °C
Lagertemperatur.:
-20 °C bis +60 °C
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 20, Messbereich 0,3 - 170 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN20Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø21.7 mmMessbereich min.0,3 m³/hMessbereich max.170 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D105 mmTeilkreis-Ø K75 mmAnzahl Schraubenlöcher4 x 14Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 25, Messbereich 0,5 - 290 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN25Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø27.3 mmMessbereich min.0,5 m³/hMessbereich max.290 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D115 mmTeilkreis-Ø K85 mmAnzahl Schraubenlöcher4 x 14Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Leckagesuchgerät LD 500 als Mietgerät
Preis: 198 € netto (235,62€ brutto) pro angefangene Kalenderwoche
Produktmerkmale:
Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotential (€/Jahr)
Finden Sie kleinste Leckagen auch in großen Entfernungen
Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Machen Sie Bilder von Ihren Leckagen
Beschreiben Sie die Leckage und notwendige Wartungsarbeiten
Übertragen Sie die Leckagedaten via USB auf Ihren PC
Erstellen Sie einen Report gemäß ISO 50001
9 Stunden Dauerbetrieb möglich
Technische Daten:
Arbeitsfrequenz:
40 kHz ± 2 kHz
Anschlüsse:
1.) 3,5 mm Klinkenstecker für Kopfhörer
2.) Netzteilbuchse zum Anschluss eines externen Ladegerätes
Laser:
Wellenlänge: 645... 660nm
Ausgangsleistung: < 1="" mw="" (laserklasse="">
Display:
3,5" Touchscreen
Schnittstelle:
USB
Datenlogger:
2 GB SD Speicherkarte (100 Mio. Werte)
Stromversorgung:
Intern aufladbare Li-Ion Akkus ca. 9 h Dauerbetrieb, 4 h Ladezeit
Umgebungstemperatur
0... +50°C
EMV:
DIN EN 61326
Auto level:
Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Sensivität:
min: 0,1 l/min bei 6 bar, 5 m Abstand, ca. 1€/Jahr Druckluftkosten
Im LD 500/510 gespeicherte Leckage-Daten werden auf einen USB Stick zur Reporterstellung per Software exportiert.
Wird die Leckage gefunden und gespeichert, werden folgende Daten im LD 500/510 mit abgespeichert und stehen nach dem Export in der Software CS Leak Reporter bzw. der CS LeckageApp für die Report Erstellung wieder zur Verfügung:
Bild der Leckagestelle
Datum / Uhrzeit
Firmenname / Abteilung / Maschine
Größe der Leckage in Liter/min (Einheit einstellbar)
Kosten der Leckage pro Jahr in € (Währung einstellbar)
Per PC Software CS Leak Reporter oder CS LeckageApp können ausführliche Reports erstellt werden, die dem Druckluftanlagenbetreiber bzw. Abteilungsverantwortlichen zur Verfügung gestellt werden können.
Der Report kann für die Gesamtfirma oder pro Abteilung erstellt werden und dokumentiert einfach und übersichtlich alle gefunden Leckagen.
Durch die Summenbildung am Ende des Reports ist ein einfacher Überblick über die Gesamtleckagemenge in Liter/min sowie die Gesamtleckagekosten pro Jahr gegeben.
Mit dem History Report können die kontinuierlichen Verbesserungen, die über mehrere Monate/Jahre durch konsequente Lecksuche und Leckbeseitigung erzielt wurden, dokumentiert werden.
Die neuen Leckagemessgeräte LD 500/LD 510 mit Kamera und Leckageberechnung sind die idealen Messgeräte mit dem selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) auch auf große Entfernungen kinderleicht aufgespürt und dokumentiert werden können. Das LD 510 ist das weltweit erste Leckagemessgerät mit einem zusätzlichen frei belegbaren Sensoreingang für alle CS Sensoren. Damit lassen sich zusätzlich zur Leckagemessung und -ortung alle notwendigen Messungen bezüglich Taupunkt, Verbrauch, Druck, Temperatur,...durchführen.
Der Trichter wirkt wie ein Richtmikrofon, wobei störende Nebengeräusche unterdrückt und die punktgenaue Lokalisierung von Leckagen auch in schwer zugänglichen Bereichen erleichtert werden. Der integrierte Laser zeigt dabei den Punkt, den der Schalltrichter jeweils abhört, ohne die akustischen Eigenschaften des Schalltrichters zu beeinträchtigen. In drucklosen Systemen kann ein optionaler Ultraschallsender verwendet werden, dessen Signal durch kleinste Öffnungen dringt.
Einsparpotential durch ein Leckage-Messgerät:
Lochdurchmesser
Luftverlust
bei 6 bar
bei 12 bar
Energieverlust
bei 6 bar
bei 12 bar
Kosten pro Jahr
bei 6 bar
bei 12 bar
1 mm
1,1 l/s
2,0 l/s
0,4 kWh/h
1,1 kWh/h
320,00 €
880,00 €
3 mm
9,7 l/s
18,0 l/s
3,5 kWh/h
9,7 kWh/h
2.800,00 €
7.760,00 €
5 mm
26,9 l/s
50 l/s
9,7 kWh/h
27,0 kWh/h
7.760,00 €
21.600,00 €
10 mm
107,8 l/s
200,1 l/s
38,8 kWh/h
108,1 kWh/h
31.040,00 €
86.480,00 €
Der neue UltraCam Trichter visualisiert Ultraschall auf dem Bildschirm des LD 500 / LD 510 (abHardware-Version 2.0) und macht Leckagen sichtbar. So werden die Leckagen noch schnellergefunden. Die 5 LED’s verbessern automatisch die Bildqualität in einer dunklen Umgebung. Zusätzlichverfügt die UltraCam über eine Laserabstandsmessung und einen Ultraschallwandler, welcherUltraschall hörbar macht, und schätzt die Kosten ab.
Durchflussmengenmesser, inkl. Messstrecke mit Gewindeanschluss R 1 1/2, DN 40, Messbereich 1,0 - 730 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN40Betriebsdruck max.16 barGewindeR 1 1/2Temperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø41.9 mmMessbereich min.1,0 m³/hMessbereich max.730 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 40, Messbereich 1,0 - 730 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN40Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø41.9 mmMessbereich min.1,0 m³/hMessbereich max.730 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D150 mmTeilkreis-Ø K110 mmAnzahl Schraubenlöcher4 x 18Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 50, Messbereich 2,0 - 1195 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN50Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø53.1 mmMessbereich min.2,0 m³/hMessbereich max.1195 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D165 mmTeilkreis-Ø K125 mmAnzahl Schraubenlöcher4 x 18Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
