Standard Drucksensor CS 100
Der Standard Drucksensor CS 100 ist für Messungen der Druckverhältnisse von 0...100 bar ausgelegt und misst mit einer Genauigkeit von max. 0,5% Abweichung.
Ausgangssignal: 4...20 mA, 2-Leiter
Spannungsversorgung: 8...30 VDC
Standard Drucksensor CS 400
Der Standard Drucksensor CS 400 ist für Messungen de Druckverhältnisse von 0...400 bar ausgelegt und misst mit einer Genauigkeit von max. 0,5% Abweichung.
Ausgangssignal: 4...20 mA, 2-Leiter
Spannungsversorgung: 8...30 VDC

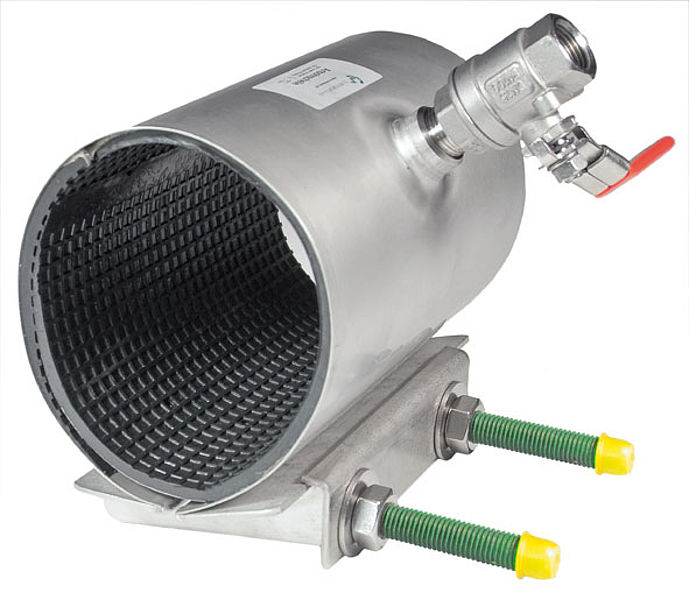

Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
250 mm
Kugelhahn
1/2"
Durchmesser
151 - 161 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen

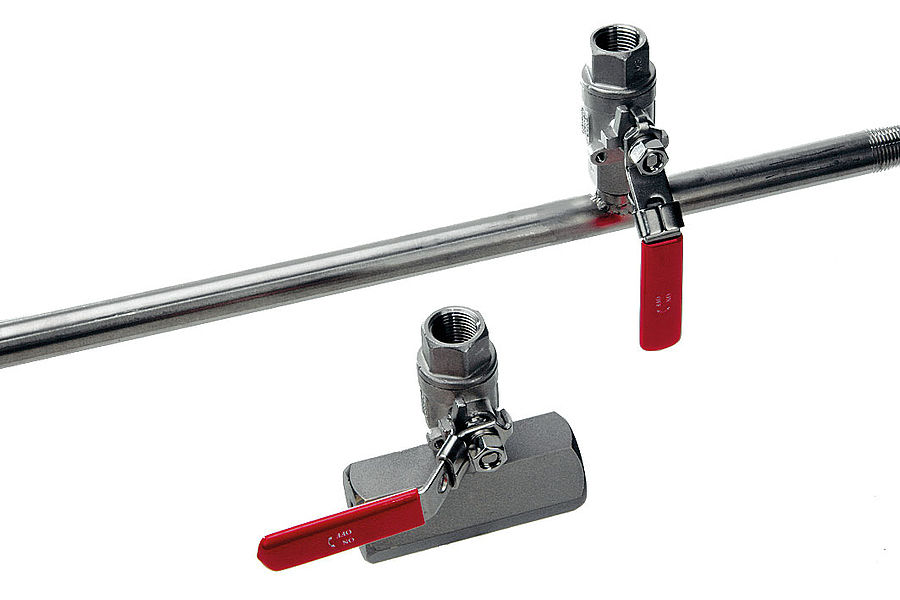

Messstrecken für präzise Durchflussmessungen
Messstrecke in Edelstahl 1.4301 inkl. Kugelhahn, DN 15 (R 1/2") mit Außengewinde
Technische Daten:
Länge
500 mm
Technische Daten:
Messumformer
4 bis 20 mA = 0 bis 180°C
Anschlussleitung
2m, PVC mit ODU-Stecker (8-pol), 2-Leiter
Standard Drucksensor CS 10 und CS 16
Der Standard Drucksensor CS 10 und CS 16 ist für Messungen der Druckverhältnisse von 0...10 bar und 0...16 bar ausgelegt und misst mit einer Genauigkeit von max. 1% Abweichung. Für genauere Messungen im selben Messbereich empfehlen wir die CS 10/ CS 16 Ausführungen mit einer Abweichung von höchstens 0,5%.
Ausgangssignal: 4...20 mA, 2-Leiter
Spannungsversorgung: 8...30 VDC
Beschreibung:
Option "High-Speed-Version (224 m/s)" für VA 500 Verbrauchssonde
Hochdrucksicherung
Diese Zusatzvorrichtung dient dazu, CS Sensoren der Baureihe VA 5xx unter Druck einzubauen und sicher zu fixieren. Der Einsatz wird für Mediendrücke ab 10 bar dringend empfohlen.
Montage der Hochdrucksicherung
Messstelle mit Rohrleitungsstutzen (R 1/2-Außengewinde) entsprechend den Angaben der Montageanleitung des Sensors VA 500 einrichten
Hochdrucksicherung druckdicht aufschrauben und so ausrichten, dass der Kugelhahn von Hand betätigt werden kann
Kugelhahn vor der Montage des Sensors schließen
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
300 mm
Kugelhahn
1/2"
Durchmesser
209 - 220 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Standard Drucksensor CS 250
Der Standard Drucksensor CS 250 ist für Messungen der Druckverhältnisse von 0...250 bar ausgelegt und misst mit einer Genauigkeit von max. 0,5% Abweichung.
Ausgangssignal: 4...20 mA, 2-Leiter
Spannungsversorgung: 8...30 VDC
13
%
Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:GewindeR 1"DN (mm)25Baulänge (mm)475Bauhöhe (inkl. Rohr) (mm)84Messbereich (m3/h)0,8 - 225Messbereich-1 (L/min)14 - 3750NetzteilLVM NETZGewicht1,6 kg / Stk.
Technische Daten:
Durchmesser
6mm
Gewinde
G 1/2"
Druckdicht
bis 16 bar
Material
Edelstahl
Einsatzbereich
max. 260°C
