CS Instruments Markenshop: Messtechnik für Druckluft und Gase
Entdecken Sie die Welt der Messinstrumente von CS Instruments – für die zuverlässige Druckluft- und Gasmessung. Wir beraten Sie gern!
CS Instruments - Seite 2
CS Instruments - Seite 3
CS Instruments - Seite 4
CS Instruments - Seite 5
CS Instruments - Seite 6
CS Instruments - Seite 7
CS Instruments - Seite 8
CS Instruments - Seite 9
CS Instruments - Seite 10
CS Instruments - Seite 11
CS Instruments - Seite 12
Außentemperaturfühler PT 100 Klasse B
Technische Daten:
Gehäuse (BxHXT)
82x55x33 mm
Einsatzbereich
-50 bis +80 °C
Anschluss
2-Draht
Innentemperaturfühler PT 100 Klasse B
Technische Daten:
Gehäuse* (BxHXT)
82x55x33 mm
Einsatzbereich
-50 bis +80 °C
Anschluss
2-Draht
*inkl. Lüftungsschlitze

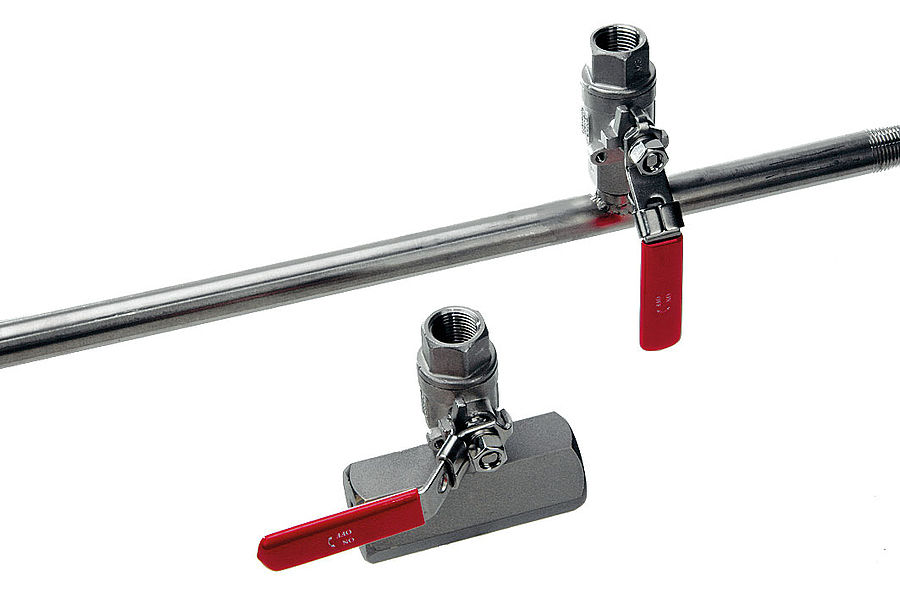

Messstrecken für präzise Durchflussmessungen DN 80/88,9
Messstrecken für präzise Durchflussmessungen
Messstrecke in Edelstahl 1.4301 inkl. Kugelhahn, DN 80 mit Vorschweißflansch
Technische Daten:
Länge
1850 mm
Messstrecken für präzise Durchflussmessungen R 1"
Messstrecken für präzise Durchflussmessungen
Messstrecke in Edelstahl 1.4301 inkl. Kugelhahn, DN 25 (R 1") mit Außengewinde
Technische Daten:
Länge
750 mm
VA 525 Kompakter Inline Durchflussmesser G1" Messblock
Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.
Ihr Vorteile auf einen Blick:
Leichter Einbau durch die kompakte Bauweise
Einfach integrierbar in Ihr bestehendes Druckluft-System
Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
Schnelles & einfaches Ablesen des Druckverbrauchs
Digitales, kontrastreiches Display
Einfache Bedienbarkeit per Tastendruck
Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf
Technische Daten:
Material
Messblock: Aluminum, Gehäuse: Polycarbonat
Messstrecke
DN 25
Anschlussgewinde
G 1"
Maße (LxBxH) in mm
135 x 55 x 109,1
Gewindetiefe
25 mm
Sensor
Thermischer Massenstromsensor
Messbereich
Max-Version - 185 m/s (DF-Standard-Variante)
Messbereichsendwerte
290 m³/h
Genauigkeit
± 1,5 % vom Messwert / ± 0,3 % vom Endwert
Messmedium
Luft, Gase
Gasarten
Luft, Stickstoff, Argon, CO2, Sauerstoff
Einheiten
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h
Bürde
<500 Ω
Versorgung
18 … 38 VDC, 5 W
Betriebsdruck
bis 16 bar
Digitalausgang
RS 485 Schnittstelle, (Modus-RTU), M-Bus
Analogausgang
4 … 20 mA für m³/h bzw. l/min
Impulsausgang
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert.
Impulswertgenauigkeit am Display einstellbar. Alternativ ist der
Impulsausgang als Alarmrelais nutzbar
Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.
Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar
Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.
Weitere Informationen finden Sie hier im Produktdatenblatt.
Leckagesuchgerät Set LD 510 + Eingang für CS Sensoren inkl. einer integrierten Laser-Abstandsmessung
Das LD 510 ist die konsequente Weiterentwicklung
(mit separatem Eingang für externe CS Sensoren)
Die neuen Leckagemessgeräte LD 500/LD 510 mit Kamera und Leckageberechnung sind die idealen Messgeräte mit dem selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) auch auf große Entfernungen kinderleicht aufgespürt und dokumentiert werden können. Das LD 510 ist das weltweit erste Leckagemessgerät mit einem zusätzlichen frei belegbaren Sensoreingang für alle CS Sensoren. Damit lassen sich zusätzlich zur Leckagemessung und -ortung alle notwendigen Messungen bezüglich Taupunkt, Verbrauch, Druck, Temperatur,...durchführen.
Produktmerkmale:
Leckagesuchgerät Set inkl. einer integrierten Laser-Abstandmessung
Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotential (€/Jahr)
Finden Sie kleinste Leckagen auch in großen Entfernungen
Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Machen Sie Bilder von Ihren Leckagen
Beschreiben Sie die Leckage und notwendige Wartungsarbeiten
Übertragen Sie die Leckagedaten via USB auf Ihren PC
Erstellen Sie einen Report gemäß ISO 50001
9 Stunden Dauerbetrieb möglich
Multi-User fähig durch Cloud solution
Automatische Sensorerkennung
Technische Daten:
Arbeitsfrequenz:
40 kHz ± 2 kHz
Anschlüsse:
1.) 3,5 mm Klinkenstecker für Kopfhörer2.) Netzteilbuchse zum Anschluss eines externen Ladegerätes
Laser:
Wellenlänge: 645... 660nmAusgangsleistung: < 1 mW (Laserklasse 2)
Display:
3,5" Touchscreen
Schnittstelle:
USB
Datenlogger:
2 GB SD Speicherkarte (100 Mio. Werte)
Stromversorgung:
Intern aufladbare Li-Ion Akkus ca. 9 h Dauerbetrieb, 4 h Ladezeit
Umgebungstemperatur
0... +50°C
EMV:
DIN EN 61326
Auto level:
Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Sensivität:
min: 0,1 l/min bei 6 bar, 5 m Abstand, ca. 1€/Jahr Druckluftkosten
Im LD 500/510 gespeicherte Leckage-Daten werden auf einen USB Stick zur Reporterstellung per Software exportiert.
Wird die Leckage gefunden und gespeichert, werden folgende Daten im LD 500/510 mit abgespeichert und stehen nach dem Export in der Software CS Leak Reporter bzw. der CS LeckageApp für die Report Erstellung wieder zur Verfügung:
Bild der Leckagestelle
Datum / Uhrzeit
Firmenname / Abteilung / Maschine
Größe der Leckage in Liter/min (Einheit einstellbar)
Kosten der Leckage pro Jahr in € (Währung einstellbar)
Per PC Software CS Leak Reporter oder CS LeckageApp können ausführliche Reports erstellt werden, die dem Druckluftanlagenbetreiber bzw. Abteilungsverantwortlichen zur Verfügung gestellt werden können.
Der Report kann für die Gesamtfirma oder pro Abteilung erstellt werden und dokumentiert einfach und übersichtlich alle gefunden Leckagen.
Durch die Summenbildung am Ende des Reports ist ein einfacher Überblick über die Gesamtleckagemenge in Liter/min sowie die Gesamtleckagekosten pro Jahr gegeben.
Mit dem History Report können die kontinuierlichen Verbesserungen, die über mehrere Monate/Jahre durch konsequente Lecksuche und Leckbeseitigung erzielt wurden, dokumentiert werden.
Einsparpotential durch ein Leckage-Messgerät:
Lochdurchmesser
Luftverlust bei 6 bar
bei 12 bar
Energieverlust bei 6 bar
bei 12 bar
Kosten pro Jahr bei 6 bar
bei 12 bar
1 mm
1,1 l/s
2,0 l/s
0,4 kWh/h
1,1 kWh/h
320,00 €
880,00 €
3 mm
9,7 l/s
18,0 l/s
3,5 kWh/h
9,7 kWh/h
2.800,00 €
7.760,00 €
5 mm
26,9 l/s
50 l/s
9,7 kWh/h
27,0 kWh/h
7.760,00 €
21.600,00 €
10 mm
107,8 l/s
200,1 l/s
38,8 kWh/h
108,1 kWh/h
31.040,00 €
86.480,00 €
Optional:
Auf Anfrage ist das Leckagesuchgerät LD510 auch ohne eine integrierte Laser-Abstandsmessung lieferbar
Messstrecken für präzise Durchflussmessungen R 1/2"
Messstrecken für präzise Durchflussmessungen
Messstrecke in Edelstahl 1.4301 inkl. Kugelhahn, DN 15 (R 1/2") mit Außengewinde
Technische Daten:
Länge
500 mm
Kreuzband-Oberflächenfühler, Thermoelement Typ K mit Messumformer
Technische Daten:
Messumformer
4 bis 20 mA = 0 bis 180°C
Anschlussleitung
2m, PVC mit ODU-Stecker (8-pol), 2-Leiter

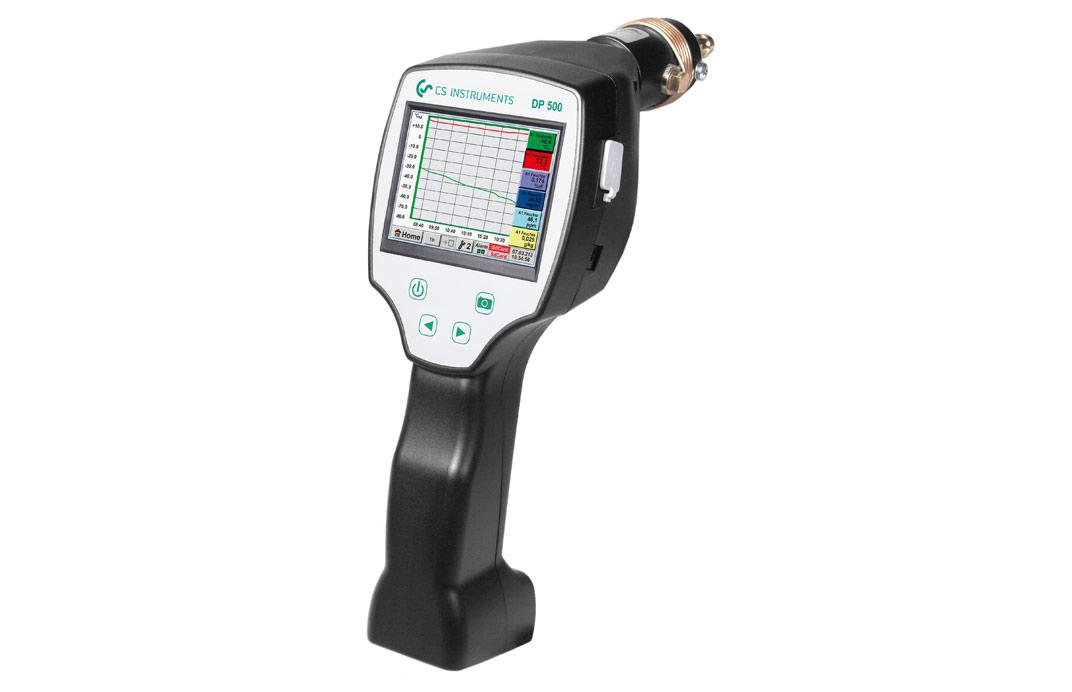

Mobiles Taupunktmessgerät DP 510 Set
Mobiles Taupunktmessgerät mit integriertem Datenlogger DP 510 SetDie neuen Geräte DP 500/DP 510 sind die idealen mobilen Servicegeräte zur Taupunktmessung für alle Trocknerarten bis -80°Ctd Taupunkt.Mit dem 3,5" Grafikdisplay mit Touchscreen ist die Bedienung kinderleicht. Einzigartig ist die graphische Darstellung der farbigen Messkurven. Ideal zur Messung des aktuellen Taupunktes und zur grafischen Darstellung der Taupunktkurve/ des Schaltverhaltens des Trockners über einen längeren Zeitraum.Bis zu 100Mio. Messwerte können mit Datum und Messortnamen gespeichert werden. Per USB-Stick können die Messwerte in den PC übertragen werden. Mit der CS Soft Basic können die Daten komfortabel ausgewertet werden. Messdaten und Serviceberichte können einfach und schnell erstellt werden. Das DP 510 verfügt zusätzlich über einen weiteren frei belegbaren Sensoreingang. Neben der internen Taupunktmessung kann ein weiterer beliebiger Fühler angeschlossen werden, wie z.B.:

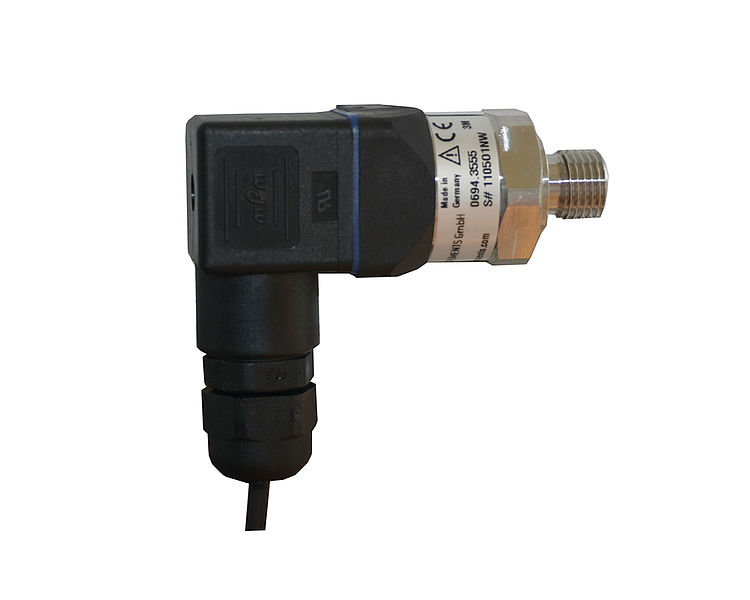

Drucksonden
Verbrauchsonden VA 400/420
Temperatursensoren Pt 100, 4...20mA

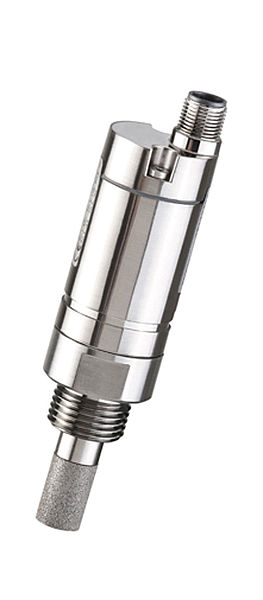

Weiterer Taupunktsensor
Wirkleistungszähler
Beliebige Fremdsensoren mit folgenden Signalen: 0...1/10V, 0/4...20mA, Pt 100, Impuls Modbus
Besondere Vorteile:
Präzise Taupunktmessung bis -80°Ctd
Schnelle Ansprechzeit
3,5" Grafikdisplay / einfache Bedienung per Touchscreen
Integrierter Datenlogger zur Speicherung der Messwerte
USB-Schnittstelle zum Auslesen per USB-Stick
Berechnet alle notwendigen Feuchtemessgrößen wie g/m³, mg/m³, ppm, V/V, g/kg, °Ctdatm
2. freibelegbarer Sensoreingang für externe Fühler (nur DP 510)
International: bis zu 8 Sprachen auswählbar
Anwendungsbereiche:
Druckluft: Überprüfen von Kälte-, Membran-, Adsorptionstrocknern
Technische Gase: Restfeuchtemessung in Gasen wie N2, O2, etc.
Kunststoffindustrie: Überprüfen von Granulattrocknern
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... 50°Ctd-20 ... 70°C0 bis 100 %rF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restl. Bereich
Feuchtemessgrößen
g/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %rF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Multi-Messgerät DS 400 - Bildschirmschreiber
Multi-Messgerät DS 400Touch-Screen Multimessgerät und Bildschirmschreiber mit bis zu 4 SensoreingängeDas Multimessgerät DS 400 erfasst alle relevanten Größen einer Druckluftanlage. Auf dem 3,5-Zoll-Farbdisplay werden alle Informationen wie Messwerte, Messkurven und Grenzwertüberschreitungen übersichtlich dargestellt. Die Bedienung über das Touchpanel ist kinderleicht: Kurvenverläufe lassen sich mit einer einfachen Fingerbewegung verfolgen. Die automatische Fühlererkennung vereinfacht die Inbetriebnahme, und die Messdaten können per CS Soft Analysesoftware ausgewertet werden. Alarmmeldungen per SMS oder E-Mail sind möglich.Das DS 400 verfügt über zwei digitale Eingänge für FA 410 bzw. VA 400 und zwei weitere Digitaleingänge für Druck- und Temperatur-Sensoren, Stromzangen und Fremdsensoren. Der integrierte Datenlogger speichert bis zu 100 Mio. Messwerte. Bei umfangreichen Datenmengen empfehlen den optionalen Webservice in Kombination mit CS Soft Basic.Produktmerkmale\n\n Übersichtliches 3,5“ Farbdisplay\n Einfache Bedienung per Touchpanel\n Automatische Fühlererkennung\n 4…20 mA Analogausgang aller angeschlossenen aktiven Sensoren\n USB-Schnittstelle\n Impulsausgang (für Gesamtverbrauch) bei Durchfluss-Sensoren\n 2 Alarm-Relais (pot.-freie Wechselkontakte, max. 230 V, 3 A)\n\nTechnische Daten:\n\n\n\nAbmessungen \n118 x 115 x 98 mm, IP 54 (Wandgehäuse) 92 x 92 x 75 mm, IP 54 (Schaltschrankeinbau)\n\n\nEingänge \n2 digitale Eingänge für FA 410 bzw. VA 400\n\n\nSchnittstelle \nUSB\n\n\nStromversorgung \n100...240 VAC, 50-60 Hz\n\n\nAlarmausgänge \n2 Relais, 230 VAC, 3 A\n\n\nSignalstrom\n(0...20mA/4...20mA)\n\n\nGenauigkeit \n± 0,05 %\n\n\n\nOPTIONEN:Software Optionen\n\n Integrierter Webserver\n Mathematische Berechnungsfunktion\n Totalisatorfunktion\n\nHardware Optionen\n\n Integrierter Datenlogger\n Ethernet- / RS 485- Schnittstelle\n zus. Sensoreingänge (Digital oder Analog) wählbar\n
Hochdrucksicherung empfohlen für den Einbau von 10 bis 16 bar DVGW (f.VA 550)
Hochdrucksicherung
Diese Zusatzvorrichtung dient dazu, CS Sensoren der Baureihe VA 5xx unter Druck einzubauen und sicher zu fixieren. Der Einsatz wird für Mediendrücke ab 10 bar dringend empfohlen.
Montage der Hochdrucksicherung
Messstelle mit Rohrleitungsstutzen (R 1/2-Außengewinde) entsprechend den Angaben der Montageanleitung des Sensors VA 500 einrichten
Hochdrucksicherung druckdicht aufschrauben und so ausrichten, dass der Kugelhahn von Hand betätigt werden kann
Kugelhahn vor der Montage des Sensors schließen
