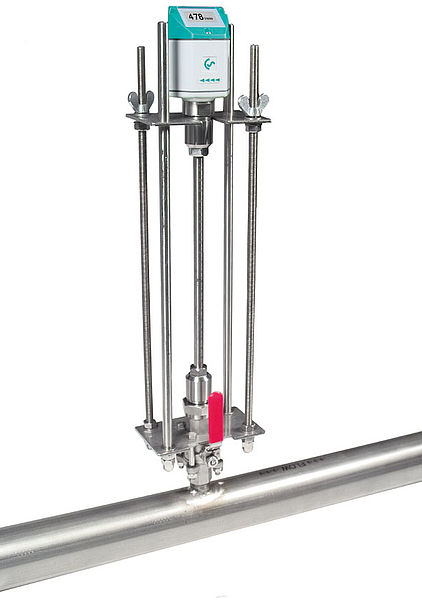

Hochdrucksicherung empfohlen für den Einbau von 10 bis 100 bar (für VA 550)
Hochdrucksicherung Diese Zusatzvorrichtung dient dazu, CS Sensoren der Baureihe VA 5xx unter Druck einzubauen und sicher zu fixieren. Der Einsatz wird für Mediendrücke ab 10 bar dringend empfohlen. Montage der Hochdrucksicherung Messstelle mit Rohrleitungsstutzen (R 1/2-Außengewinde) entsprechend den Angaben der Montageanleitung des Sensors VA 500 einrichten Hochdrucksicherung druckdicht aufschrauben und so ausrichten, dass der Kugelhahn von Hand betätigt werden kann Kugelhahn vor der Montage des Sensors schließen
Standard Drucksonde CS 1.6 absolut (0...1,6 bar absolut), ± 0,5 % Genauigkeit v.E
Standard Drucksensor CS 1,6 absolut Der Standard Drucksensor CS 1,6 ist für Messungen der Druckverhältnisse von 0...1,6 bar ausgelegt und misst mit einer Genauigkeit von max. 0,5 % Abweichung. Ausgangssignal: 4...20 mA, 2-Leiter Spannungsversorgung: 8...30 VDC

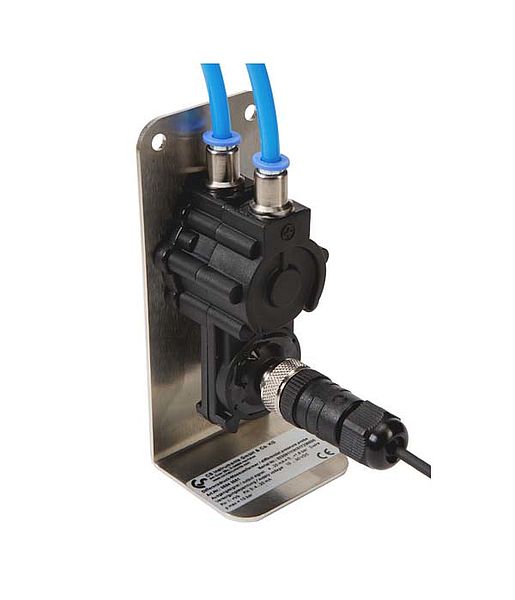

Differenz-Drucksonde 1.6 bar diff
Differenzdrucksonde zur Prüfung der Filterleistung in Druckluftsystemen Die kleine und einfach zu installierende Differenzdrucksonde misst und überwacht die Filterleistung des Druckluftsystems und trägt so dazu bei, die erforderliche Druckluftqualität dauerhaft aufrecht zu erhalten. Die Messung erfolgt dabei auf geringstem Raum mit Halter und Sockel in einem.Anschluss in Verbindung mit zwei PE-Schläuchen vor und hinter den Filterelementen des Druckluftsystems. Anforderungen in der Praxis: Ermöglicht den rechtzeitigen Austausch der Filterelemente und verhindert Druckabfälle (Energieverlust) Spätestens bei einem Differenz-Druck von > 350 mbar sollten die Filterelemente getauscht werden (Aktivkohlefilter sind davon ausgenommen) Sorgt für die dauerhafte Einhaltung der geforderten Druckluftqualität Technische Daten: Messbereich 0 ... 1.6 bar Differenz max. Systemdruck 10 bar max. Überbelastbarkeit beidseitig 15 bar max. einseitige Überlastbarkeit + Seite 15 bar - Seite 10 bar Berstdruck 60 bar Gesamtfehler 2.0 % vom Endwert Ausgang 4 ... 20 mA Zweileiter Spannungsversorgung DC 10 ... 30 V bei Ausgang 4 ... 20 mA Einsatz- temperatur Umgebung -20 ... +80 °C Anschlüsse 2x G 1/8 Innengewinde inkl. Steckkupplung für 6-mm-Schlauch Elektrischer Anschluss Rundstecker M12 x 1

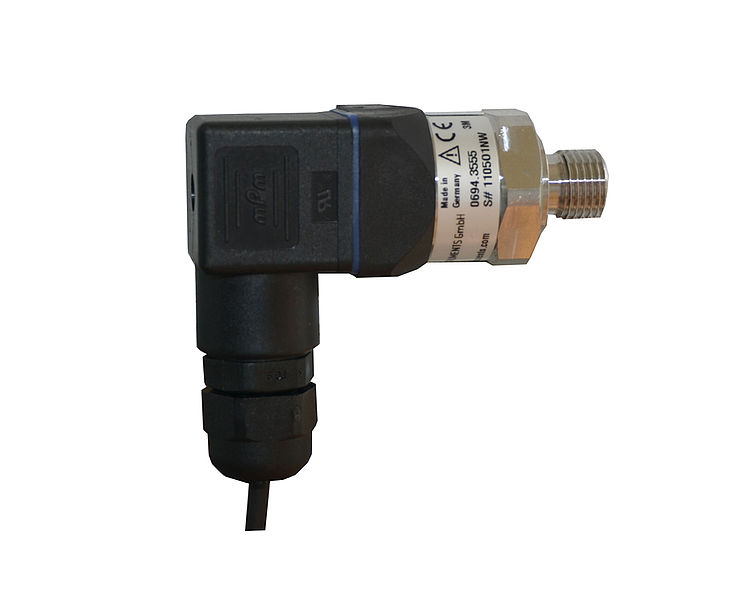

Standard Drucksonde CS 10 (0...10 bar), ± 1 % Genauigkeit v.E
Standard Drucksensor CS 10 und CS 16 Der Standard Drucksensor CS 10 und CS 16 ist für Messungen der Druckverhältnisse von 0...10 bar und 0...16 bar ausgelegt und misst mit einer Genauigkeit von max. 1% Abweichung. Für genauere Messungen im selben Messbereich empfehlen wir die CS 10/ CS 16 Ausführungen mit einer Abweichung von höchstens 0,5%. Ausgangssignal: 4...20 mA, 2-Leiter Spannungsversorgung: 8...30 VDC
VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 20 Messstrecke mit Vorschweißflansch

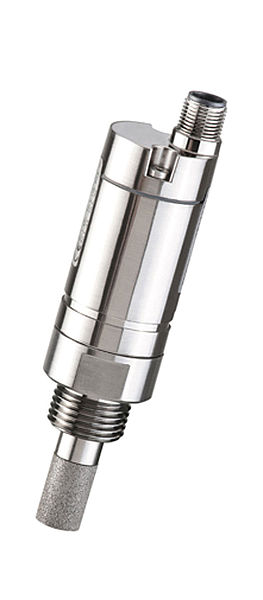

FA 510 Taupunktsensor für mobile Geräte -20?+50°Ctd, inkl. Messkammer mobil,5m Anschlussleitung und
Taupunkt-Sensor FA 510 von -20° bis 50°Ctd inkl Messkammer, 5m Anschlussleitung und gelochter Schutzkappe Die neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden.Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt. Besondere Vorteile: Messbereich -20° bis 50°Ctd Extrem langzeitstabil Analogausgang 4 .. 20 mA Betauungsunempfindlich Schnelle Angleichzeit Empfehlung: Einbau mit Standard-Messkammer für Druckluft bis 16 bar Einfache Installation über Schnellkupplung Technische Daten FA 410: Messbereich: -20° bis 50°Ctd Genauigkeit: +- 1°C bei 20 bis -20°Ctd +- 2°C bei -20 bis -50°Ctd Druckbereich: -1 bis 50bar Stromversorgung: 24 VDC (16 .. 30 VDC) Schutzart: IP 65 EMV: nach DIN EN 61326 Einsatztemperatur: -20 ... 70 °C Anschluss: M12, 5-polig PC-Anschluss: Modbus-RTU Schnittstelle (RS 485) Analogausgang: 4 .. 20 mA = -20 bis 50°Ctd Bürde für Analogausgang: < 500 Ohm Einschraubgewinde: G 1/2" Abmessungen: Durchm. 30 mm, Länge ca. 130 mm Weitere Optionen finden Sie unter Zubehör.

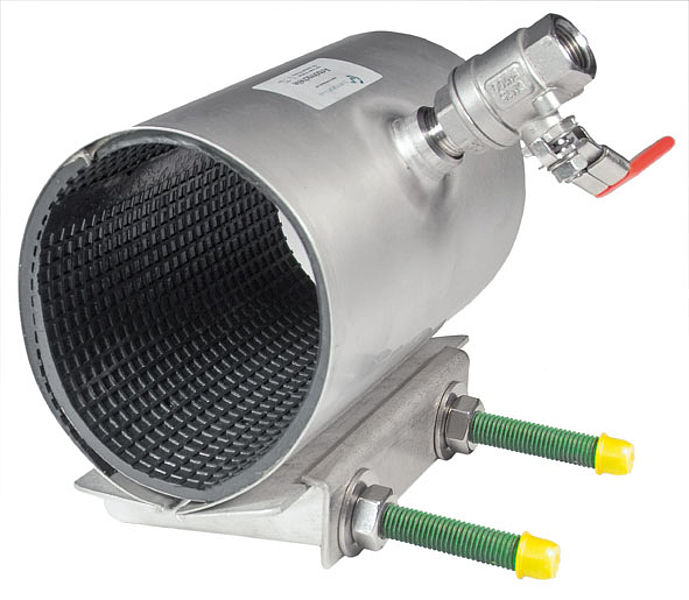

Anbohrschelle für Rohr-0 168 - 180 mm, Länge: 250 mm
Set- Lecksuchgerät LD 500 mit UltraCam
Set- Lecksuchgerät LD 500 mit UltraCambestehend aus: 0560 0205 LD 500 Leckagesuchgerät inkl. UltraCam-Trichter, mit integrierter Kamera, 30Ultraschallmikrofonen zur Visualisierung der Leckage auf dem Bildschirm, inkl. 100 Leak Tags 0554 0104 Schalldichter Kopfhörer 0530 0104 Richtrohr mit Richtspitze 0554 0009 Steckernetzteil 020001402 Spiralkabel zum Anschluss des Ultraschallsensors Das LD 500 ist die konsequente Weiterentwicklung Die neuen Leckagemessgeräte LD 500/LD 510 mit Kamera und Leckageberechnung sind die idealen Messgeräte mit dem selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) auch auf große Entfernungen kinderleicht aufgespürt und dokumentiert werden können. Das LD 510 ist das weltweit erste Leckagemessgerät mit einem zusätzlichen frei belegbaren Sensoreingang für alle CS Sensoren. Damit lassen sich zusätzlich zur Leckagemessung und -ortung alle notwendigen Messungen bezüglich Taupunkt, Verbrauch, Druck, Temperatur,...durchführen. Produktmerkmale: Leckagesuchgerät Set inkl. einer integrierten Laser-Abstandmessung Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotential (€/Jahr) Finden Sie kleinste Leckagen auch in großen Entfernungen Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus Machen Sie Bilder von Ihren Leckagen Beschreiben Sie die Leckage und notwendige Wartungsarbeiten Übertragen Sie die Leckagedaten via USB auf Ihren PC Erstellen Sie einen Report gemäß ISO 50001 9 Stunden Dauerbetrieb möglich Multi-User fähig durch Cloud solution Automatische Sensorerkennung Technische Daten: Arbeitsfrequenz: 40 kHz ± 2 kHz Anschlüsse: 1.) 3,5 mm Klinkenstecker für Kopfhörer2.) Netzteilbuchse zum Anschluss eines externen Ladegerätes Laser: Wellenlänge: 645... 660nmAusgangsleistung: < 1 mW (Laserklasse 2) Display: 3,5" Touchscreen Schnittstelle: USB Datenlogger: 2 GB SD Speicherkarte (100 Mio. Werte) Stromversorgung: Intern aufladbare Li-Ion Akkus ca. 9 h Dauerbetrieb, 4 h Ladezeit Umgebungstemperatur 0... +50°C EMV: DIN EN 61326 Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus Sensivität: min: 0,1 l/min bei 6 bar, 5 m Abstand, ca. 1€/Jahr Druckluftkosten Im LD 500/510 gespeicherte Leckage-Daten werden auf einen USB Stick zur Reporterstellung per Software exportiert. Wird die Leckage gefunden und gespeichert, werden folgende Daten im LD 500/510 mit abgespeichert und stehen nach dem Export in der Software CS Leak Reporter bzw. der CS LeckageApp für die Report Erstellung wieder zur Verfügung: Bild der Leckagestelle Datum / Uhrzeit Firmenname / Abteilung / Maschine Größe der Leckage in Liter/min (Einheit einstellbar) Kosten der Leckage pro Jahr in € (Währung einstellbar) Eigenschaften: Per PC Software CS Leak Reporter oder CS LeckageApp können ausführliche Reports erstellt werden, die dem Druckluftanlagenbetreiber bzw. Abteilungsverantwortlichen zur Verfügung gestellt werden können. Der Report kann für die Gesamtfirma oder pro Abteilung erstellt werden und dokumentiert einfach und übersichtlich alle gefunden Leckagen. Durch die Summenbildung am Ende des Reports ist ein einfacher Überblick über die Gesamtleckagemenge in Liter/min sowie die Gesamtleckagekosten pro Jahr gegeben. Mit dem History Report können die kontinuierlichen Verbesserungen, die über mehrere Monate/Jahre durch konsequente Lecksuche und Leckbeseitigung erzielt wurden, dokumentiert werden. Einsparpotential durch ein Leckage-Messgerät: Lochdurchmesser Luftverlust bei 6 bar bei 12 bar Energieverlust bei 6 bar bei 12 bar Kosten pro Jahr bei 6 bar bei 12 bar 1 mm 1,1 l/s 2,0 l/s 0,4 kWh/h 1,1 kWh/h 320,00 € 880,00 € 3 mm 9,7 l/s 18,0 l/s 3,5 kWh/h 9,7 kWh/h 2.800,00 € 7.760,00 € 5 mm 26,9 l/s 50 l/s 9,7 kWh/h 27,0 kWh/h 7.760,00 € 21.600,00 € 10 mm 107,8 l/s 200,1 l/s 38,8 kWh/h 108,1 kWh/h 31.040,00 € 86.480,00 €
Anbohrschelle für Rohr-0 040 - 044 mm, Länge: 150 mm
DS 52 LED-Prozess-Anzeige im Wandgehäuse mit digitalem Sensoreingang
Maße: 118 x 92 x 133 mm Versorgung: 230 V Analoger Sensoreingang: 4?20 mA oder 0?20 mA 2 Alarmrelais
Anbohrschelle für Rohr-0 036 - 040 mm, Länge: 100 mm
Sonderskalierung: 4-20 mA für Taupunktsensoren FA 510/515 für Adsorptionstrockner
Stromzange 0...400 A RMS für mobile Geräte
Anschlussleitung: 3m Kabel, ODU 8 pol. Spannung: 10 - 30 VDC
Einschraub-Temperaturfühler PT 100 Klasse A
Technische Daten: Länge 300 mm Durchmesser 6 mm Messumformer 4 bis 20 mA = -50 bis +500°C Anschluss 2-Draht
VA 570 Durchfluss- /Verbrauchssensor mit integrierter 1 1/4" Messstrecke
Kabel-Temperaturfühler PT 100 Klasse A, 200m
Technische Daten: Länge 200 mm Durchmesser 6 mm Einsatztemperatur -50 bis +260°C Anschlussleitung 5m, offenes Ende, 4-Draht
