Sofort verfügbar
VA 525 Kompakter Inline Durchflussmesser G1/4" Messblock
Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.
Ihr Vorteile auf einen Blick:
Leichter Einbau durch die kompakte Bauweise
Einfach integrierbar in Ihr bestehendes Druckluft-System
Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
Schnelles & einfaches Ablesen des Druckverbrauchs
Digitales, kontrastreiches Display
Einfache Bedienbarkeit per Tastendruck
Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf
Technische Daten:
Material
Messblock: Aluminum, Gehäuse: Polycarbonat
Messstrecke
DN 8
Anschlussgewinde
G 1/4"
Maße (LxBxH) in mm
135 x 55 x 109,1
Gewindetiefe
15 mm
Sensor
Thermischer Massenstromsensor
Messbereich
Max-Version (185 m/s)
Messbereichsendwerte
105 l/min
Genauigkeit
± 1,5 % vom Messwert / ± 0,3 % vom Endwert
Messmedium
Luft, Gase
Gasarten
Luft, Stickstoff, Argon, CO2, Sauerstoff
Einheiten
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h
Bürde
< 500 Ω
Versorgung
18 … 38 VDC, 5 W
Betriebsdruck
bis 16 bar
Digitalausgang
RS 485 Schnittstelle, (Modus-RTU), M-Bus
Analogausgang
4 … 20 mA für m³/h bzw. l/min
Impulsausgang
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert.
Impulswertgenauigkeit am Display einstellbar. Alternativ ist der
Impulsausgang als Alarmrelais nutzbar
Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. Low-Speed (50 m/s), Standard (92,7 m/s), High-Speed-Version (224 m/s) nur auf Anfrage.
Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar
Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.
Weitere Informationen finden Sie hier im Produktdatenblatt.
Sofort verfügbar
Anschlussleitung 10 m für VA-Geräte ohne Netzteil
Anschlussleitung 10 m (Spannungsversorgung, Analogausgang)
Sofort verfügbar
Anschlussleitung 5 m für VA-Geräte ohne Netzteil
Anschlussleitung 5 m(Spannungsversorgung, Analogausgang)
Sofort verfügbar

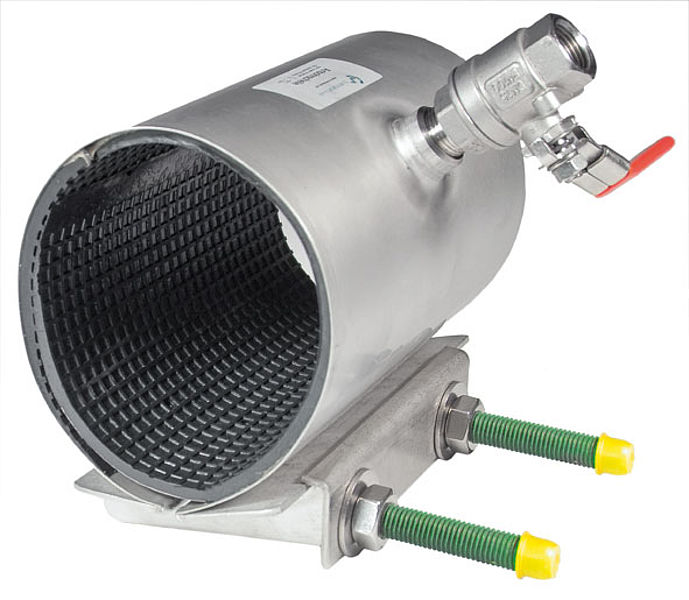

Anbohrschelle für Rohr-0 102 - 112 mm, Länge: 200 mm
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
200 mm
Kugelhahn
1/2"
Durchmesser
102 - 112 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Sofort verfügbar
VA 525 Kompakter Inline Durchflussmesser G3/4" Messblock
Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.
Ihr Vorteile auf einen Blick:
Leichter Einbau durch die kompakte Bauweise
Einfach integrierbar in Ihr bestehendes Druckluft-System
Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
Schnelles & einfaches Ablesen des Druckverbrauchs
Digitales, kontrastreiches Display
Einfache Bedienbarkeit per Tastendruck
Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf
Technische Daten:
Material
Messblock: Aluminum, Gehäuse: Polycarbonat
Messstrecke
DN 20
Anschlussgewinde
G 3/4"
Maße (LxBxH) in mm
135 x 55 x 109,1
Gewindetiefe
20 mm
Sensor
Thermischer Massenstromsensor
Messbereich
Max-Version - 185 m/s (DF-Standard-Variante)
Messbereichsendwerte
170 m³/h
Genauigkeit
± 1,5 % vom Messwert / ± 0,3 % vom Endwert
Messmedium
Luft, Gase
Gasarten
Luft, Stickstoff, Argon, CO2, Sauerstoff
Einheiten
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h
Bürde
< 500 Ω
Versorgung
18 … 38 VDC, 5 W
Betriebsdruck
bis 16 bar
Digitalausgang
RS 485 Schnittstelle, (Modus-RTU), M-Bus
Analogausgang
4 … 20 mA für m³/h bzw. l/min
Impulsausgang
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert.
Impulswertgenauigkeit am Display einstellbar. Alternativ ist der
Impulsausgang als Alarmrelais nutzbar
Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.
Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar
Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.
Weitere Informationen finden Sie hier im Produktdatenblatt.
Sofort verfügbar
Verschlusskappe für Messstrecke in Aluminium
in Aluminium
M32 x 1,5
(Die Verschlusskappen gibt es nur in einer Größe,
sie sind für alle Messstreckengrößen geeignet)
Sofort verfügbar
VA 525 Kompakter Inline Durchflussmesser G 2" Messblock
Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.
Ihr Vorteile auf einen Blick:
Leichter Einbau durch die kompakte Bauweise
Einfach integrierbar in Ihr bestehendes Druckluft-System
Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
Schnelles & einfaches Ablesen des Druckverbrauchs
Digitales, kontrastreiches Display
Einfache Bedienbarkeit per Tastendruck
Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf
Technische Daten:
Material
Messblock: Aluminum, Gehäuse: Polycarbonat
Messstrecke
DN 50
Anschlussgewinde
G 2"
Maße (LxBxH) in mm
135 x 80 x 139,1
Gewindetiefe
30 mm
Sensor
Thermischer Massenstromsensor
Messbereich
Max-Version - 185 m/s (DF-Standard-Variante)
Messbereichsendwerte
1195 m³/h
Genauigkeit
± 1,5 % vom Messwert / ± 0,3 % vom Endwert
Messmedium
Luft, Gase
Gasarten
Luft, Stickstoff, Argon, CO2, Sauerstoff
Einheiten
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h
Bürde
< 500 Ω
Versorgung
18 … 38 VDC, 5 W
Betriebsdruck
bis 16 bar
Digitalausgang
RS 485 Schnittstelle, (Modus-RTU), M-Bus
Analogausgang
4 … 20 mA für m³/h bzw. l/min
Impulsausgang
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert.
Impulswertgenauigkeit am Display einstellbar. Alternativ ist der
Impulsausgang als Alarmrelais nutzbar
Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.
Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar
Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.
Weitere Informationen finden Sie hier im Produktdatenblatt.
Sofort verfügbar
VA 525 Kompakter Inline Durchflussmesser G1/2" Messblock
Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.
Ihr Vorteile auf einen Blick:
Leichter Einbau durch die kompakte Bauweise
Einfach integrierbar in Ihr bestehendes Druckluft-System
Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
Schnelles & einfaches Ablesen des Druckverbrauchs
Digitales, kontrastreiches Display
Einfache Bedienbarkeit per Tastendruck
Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf
Technische Daten:
Material
Messblock: Aluminum, Gehäuse: Polycarbonat
Messstrecke
DN 15
Anschlussgewinde
G 1/2"
Maße (LxBxH) in mm
135 x 55 x 109,1
Gewindetiefe
20 mm
Sensor
Thermischer Massenstromsensor
Messbereich
Max-Version - 185 m/s (DF-Standard-Variante)
Messbereichsendwerte
90 m³/h
Genauigkeit
± 1,5 % vom Messwert / ± 0,3 % vom Endwert
Messmedium
Luft, Gase
Gasarten
Luft, Stickstoff, Argon, CO2, Sauerstoff
Einheiten
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h
Bürde
< 500 Ω
Versorgung
18 … 38 VDC, 5 W
Betriebsdruck
bis 16 bar
Digitalausgang
RS 485 Schnittstelle, (Modus-RTU), M-Bus
Analogausgang
4 … 20 mA für m³/h bzw. l/min
Impulsausgang
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert.
Impulswertgenauigkeit am Display einstellbar. Alternativ ist der
Impulsausgang als Alarmrelais nutzbar
Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.
Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar
Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.
Weitere Informationen finden Sie hier im Produktdatenblatt.
Sofort verfügbar
Differenz-Drucksonde 1.6 bar diff
Differenzdrucksonde zur Prüfung der Filterleistung in Druckluftsystemen
Die kleine und einfach zu installierende Differenzdrucksonde misst und überwacht die Filterleistung des Druckluftsystems und trägt so dazu bei, die erforderliche Druckluftqualität dauerhaft aufrecht zu erhalten. Die Messung erfolgt dabei auf geringstem Raum mit Halter und Sockel in einem.Anschluss in Verbindung mit zwei PE-Schläuchen vor und hinter den Filterelementen des Druckluftsystems.
Anforderungen in der Praxis:
Ermöglicht den rechtzeitigen Austausch der Filterelemente und verhindert Druckabfälle (Energieverlust)
Spätestens bei einem Differenz-Druck von > 350 mbar sollten die Filterelemente getauscht werden (Aktivkohlefilter sind davon ausgenommen)
Sorgt für die dauerhafte Einhaltung der geforderten Druckluftqualität
Technische Daten:
Messbereich
0 ... 1.6 bar Differenz
max. Systemdruck
10 bar
max. Überbelastbarkeit beidseitig
15 bar
max. einseitige Überlastbarkeit
+ Seite 15 bar - Seite 10 bar
Berstdruck
60 bar
Gesamtfehler
2.0 % vom Endwert
Ausgang
4 ... 20 mA Zweileiter
Spannungsversorgung
DC 10 ... 30 V bei Ausgang 4 ... 20 mA
Einsatz- temperatur Umgebung
-20 ... +80 °C
Anschlüsse
2x G 1/8 Innengewinde inkl. Steckkupplung für 6-mm-Schlauch
Elektrischer Anschluss
Rundstecker M12 x 1
Sofort verfügbar
Anbohrschelle für Rohr-0 180 - 191 mm, Länge: 250 mm
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
250 mm
Kugelhahn
1/2"
Durchmesser
180 - 191 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Sofort verfügbar
Anbohrschelle für Rohr-0 063 - 070 mm, Länge: 200 mm
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
200 mm
Kugelhahn
1/2"
Durchmesser
63 - 70 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Sofort verfügbar
Sofort verfügbar
Anbohrschelle für Rohr-0 133 - 144 mm, Länge: 200 mm
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
200 mm
Kugelhahn
1/2"
Durchmesser
133 - 144 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Sofort verfügbar
Präzisions-Drucksonde CS 10 (0...10 bar), ± 0,5 % Genauigkeit v.E
Standard Drucksensor CS 10 und CS 16
Der Standard Drucksensor CS 10 und CS 16 ist für Messungen der Druckverhältnisse von 0...10 bar und 0...16 bar ausgelegt und misst mit einer Genauigkeit von max. 1% Abweichung. Für genauere Messungen im selben Messbereich empfehlen wir die CS 10/ CS 16 Ausführungen mit einer Abweichung von höchstens 0,5%.
Ausgangssignal: 4...20 mA, 2-Leiter
Spannungsversorgung: 8...30 VDC
Sofort verfügbar
Stromzange 0...400 A RMS für mobile Geräte
Anschlussleitung: 3m Kabel, ODU 8 pol.
Spannung: 10 - 30 VDC
Sofort verfügbar
Anbohrschelle für Rohr-0 209 - 220 mm, Länge: 300 mm
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
300 mm
Kugelhahn
1/2"
Durchmesser
209 - 220 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Sofort verfügbar
Anbohrschelle für Rohr-0 036 - 040 mm, Länge: 100 mm
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
100 mm
Kugelhahn
1/2"
Durchmesser
36 - 40 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
