Mobiles Taupunktmessgerät mit Datenlogger DP 500Das mobile Drucktaupunktmessgerät DP 500 ist die Weiterentwicklung des DP 300 und erfüllt die gleichen technisch anspruchsvollen Aufgaben wie der bewährte Vorgänger.Das handliche Gerät deckt einen breiten Messbereich bis -80 °Ctd ab und die interne Stromversorgung über den leistungsstarken Akku gewährleistet einen Betrieb bis 15 Stunden Betriebszeit. Als wichtigste Verbesserungen wurde die Darstellung der Daten vom einfachen Display zu einem wesentlich größeren Touchscreen optimiert und der interne Speicher des Datenloggers zu einem Wechselspeicher mittels SD-Karte erweitert. Dieser lässt sich nun mit einem Handgriff austauschen und bei Bedarf auf 2 GB erweitern – ausreichend für etwa 100 Mio. Datensätze.
Relative Feuchte, Temperatur und Taupunkt ermittelnDas DP 500 ist das ideale Allzweck-Gerät für den mobilen Einsatz zur Messung von relativer Feuchte, Temperatur und Taupunkt bzw. Drucktaupunkt. In der Standard-Ausführung ist das DP 500 Taupunkt-Messgerät für einen Maximaldruck von 50 bar ausgelegt, die erweiterte Version hält bis zu 350 bar Druck stand. Die besonderen Vorteile des DP 500 Taupunkt-Messgeräte-Sets liegen im großen Messbereich bis -80 °Ctd, dem großen Datenspeicher und der universellen Einsetzbarkeit für alle gängigen Trockner (Adsorptions-, Membran- und Kältetrockner).Für die Kalibrierung vor Ort halten wir drei Kontroll- und Abgleichsets für Referenzwerte an relativer Feuchtigkeit bereit. Zudem erhalten Sie auf Wunsch einen ISO-zertifizierten Präzisionsabgleich für -40 bzw. 3 °Ctd. Für besonders hohe Anforderungen ist der DP 500 in der Sonderversion druckfest bis 350 bar erhältlich.
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... +50°Ctd-20 ... +70°C0 bis 100 %RF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restlicher Bereich
Feuchtemessgrößen
G/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %RF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326

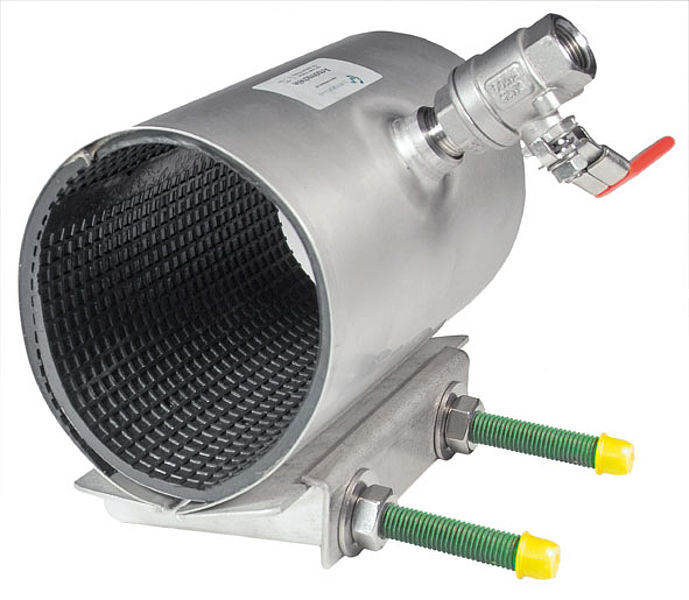

Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
200 mm
Kugelhahn
1/2"
Durchmesser
63 - 70 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Mobiles Taupunktmessgerät mit Datenlogger DP 500Das mobile Drucktaupunktmessgerät DP 500 ist die Weiterentwicklung des DP 300 und erfüllt die gleichen technisch anspruchsvollen Aufgaben wie der bewährte Vorgänger.Das handliche Gerät deckt einen breiten Messbereich bis -80 °Ctd ab und die interne Stromversorgung über den leistungsstarken Akku gewährleistet einen Betrieb bis 15 Stunden Betriebszeit. Als wichtigste Verbesserungen wurde die Darstellung der Daten vom einfachen Display zu einem wesentlich größeren Touchscreen optimiert und der interne Speicher des Datenloggers zu einem Wechselspeicher mittels SD-Karte erweitert. Dieser lässt sich nun mit einem Handgriff austauschen und bei Bedarf auf 2 GB erweitern – ausreichend für etwa 100 Mio. Datensätze.
Relative Feuchte, Temperatur und Taupunkt ermittelnDas DP 500 ist das ideale Allzweck-Gerät für den mobilen Einsatz zur Messung von relativer Feuchte, Temperatur und Taupunkt bzw. Drucktaupunkt. In der Standard-Ausführung ist das DP 500 Taupunkt-Messgerät für einen Maximaldruck von 50 bar ausgelegt, die erweiterte Version hält bis zu 350 bar Druck stand. Die besonderen Vorteile des DP 500 Taupunkt-Messgeräte-Sets liegen im großen Messbereich bis -80 °Ctd, dem großen Datenspeicher und der universellen Einsetzbarkeit für alle gängigen Trockner (Adsorptions-, Membran- und Kältetrockner).Für die Kalibrierung vor Ort halten wir drei Kontroll- und Abgleichsets für Referenzwerte an relativer Feuchtigkeit bereit. Zudem erhalten Sie auf Wunsch einen ISO-zertifizierten Präzisionsabgleich für -40 bzw. 3 °Ctd. Für besonders hohe Anforderungen ist der DP 500 in der Sonderversion druckfest bis 350 bar erhältlich.
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... +50°Ctd-20 ... +70°C0 bis 100 %RF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restlicher Bereich
Feuchtemessgrößen
G/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %RF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
200 mm
Kugelhahn
1/2"
Durchmesser
75 - 83 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
13
%
Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:GewindeR 1/2"DN (mm)15Baulänge (mm)300Bauhöhe (inkl. Rohr) (mm)72Messbereich (m3/h)0,25 - 75Messbereich-1 (L/min)4 - 1250NetzteilLVM NETZGewicht700 g / Stk.
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
200 mm
Kugelhahn
1/2"
Durchmesser
48 - 55 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
200 mm
Kugelhahn
1/2"
Durchmesser
44 - 51 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen

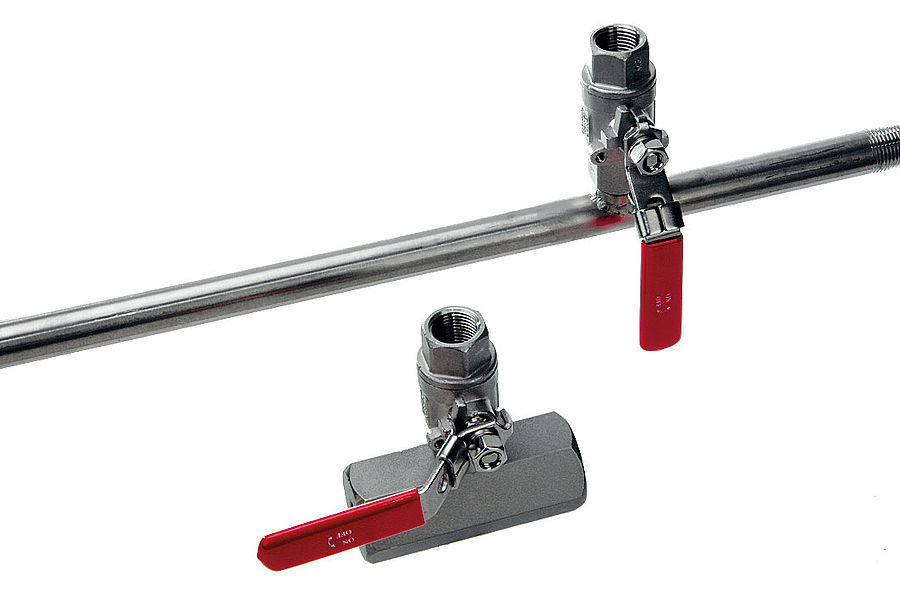

Messstrecken für präzise Durchflussmessungen
Messstrecke in Edelstahl 1.4301 inkl. Kugelhahn, DN 25 (R 1") mit Außengewinde
Technische Daten:
Länge
750 mm
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
250 mm
Kugelhahn
1/2"
Durchmesser
180 - 191 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
200 mm
Kugelhahn
1/2"
Durchmesser
52 - 59 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Nennweite
DN 15
Prozessanschluss
Flansch nach DIN EN 1092-1
Material Messstrecke
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
Leitung für Impulsausgang für Taupunktsensoren/Verbrauchssensoren mit M12 Stecker, Länge 5 m
VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Nennweite
DN 15
Prozessanschluss
Flansch nach DIN EN 1092-1
Material Messstrecke
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
VA 520 Verbrauchszähler für Druckluft und Gase G 1 1/4Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1 1/4" von 0,7... 480 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Bitte beachten Sie, dass der Verbrauchszähler ebenfals in Edelstahl 1.4571 verfügbar ist*.*Abweichung vom Artikelpreis möglich
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Technische Daten:
Länge
100 mm
Durchmesser
6 mm
Einsatztemperatur
-50 bis +260°C
Anschlussleitung
5m, offenes Ende, 4-Draht
VA 520 Verbrauchszähler für Druckluft und Gase G 1 1/4Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1 1/4" von 0,7... 530 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4571
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Taupunkt-Sensor FA 500 von -20° bis 50°Ctd
Der FA 500 mit integriertem Display und Alarmrelais ist der ideale Taupunktsensor für Kälte-, Membran- und Adsorptionstrockner.
Vorteile des Taupunktsensors:
Modbus-RTU Schnittstelle
Hohe Auflösung des Sensorsignals durch verbesserte Auswerteelektronik
Sensordiagnose vor Ort mit Handgerät oder CS Service Software
Integriertes Display
Grenzwert über Tasten einstellbar Alarmrelais (max. 60 VDC, 0,5 A)
Druckfest bis 350 bar (Sonderversion)
Extrem langzeitstabil
Schnelle Angleichzeit
4...20 mA Analogausgang
Einfache Bedienung über Tasten am Display
Das integrierte Display zeigt den Taupunkt groß sowie weitere Feuchtemessgrößen auf 2 weiteren Displayseiten. Mit der Pfeiltaste kann zwischen den Displayseiten geblättert werden.
Der Alarmgrenzwert für das integrierte Relais kann über die Tasten frei eingegeben werden. Neben der Alarmgrenze kann auch die Hysterese frei eingegeben werden.
Der 4...20 mA Analogausgang kann frei skaliert werden bzw. auch einer weiteren Messgröße, z.B. g/m³ zugeordnet werden.
Nach Eingabe des Systemdrucks der Druckluftanlage und des Referenzdrucks (Atmosphärendruck) kann der Sensor aus dem gemessenen Drucktaupunkt auf Wunsch auch auf den atmosphärischen Taupunkt zurückrechnen.
Technische Daten FA 500:
Messbereich:
-20° bis 50°Ctd
Genauigkeit:
+- 1°C bei 50 bis -20°Ctd
+- 2°C bei -20 bis -50°Ctd
+- 3°C bei -50 bis -80°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
2 x M12, 5-polig für Analogausgang,
Modbus-RTU und Alarmausgang
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang (3-Draht):
4...20 mA
Bürde für Analogausgang:
< 500 Ohm
Alarmrelais
NC, max. 60VDC, 0,5A
Einschraubgewinde
G 1/2"
Abmessung (BxHxT)
76,5 x 85 x 75
Weitere Optionen finden Sie unter Zubehör.
VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Nennweite
DN 15
Prozessanschluss
Flansch nach DIN EN 1092-1
Material Messstrecke
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
