Sofort verfügbar
Mobiles Taupunktmessgerät DP 510 Set
Mobiles Taupunktmessgerät mit integriertem Datenlogger DP 510 SetDie neuen Geräte DP 500/DP 510 sind die idealen mobilen Servicegeräte zur Taupunktmessung für alle Trocknerarten bis -80°Ctd Taupunkt.Mit dem 3,5" Grafikdisplay mit Touchscreen ist die Bedienung kinderleicht. Einzigartig ist die graphische Darstellung der farbigen Messkurven. Ideal zur Messung des aktuellen Taupunktes und zur grafischen Darstellung der Taupunktkurve/ des Schaltverhaltens des Trockners über einen längeren Zeitraum.Bis zu 100Mio. Messwerte können mit Datum und Messortnamen gespeichert werden. Per USB-Stick können die Messwerte in den PC übertragen werden. Mit der CS Soft Basic können die Daten komfortabel ausgewertet werden. Messdaten und Serviceberichte können einfach und schnell erstellt werden. Das DP 510 verfügt zusätzlich über einen weiteren frei belegbaren Sensoreingang. Neben der internen Taupunktmessung kann ein weiterer beliebiger Fühler angeschlossen werden, wie z.B.:
Drucksonden
Verbrauchsonden VA 400/420
Temperatursensoren Pt 100, 4...20mA
Weiterer Taupunktsensor
Wirkleistungszähler
Beliebige Fremdsensoren mit folgenden Signalen: 0...1/10V, 0/4...20mA, Pt 100, Impuls Modbus
Besondere Vorteile:
Präzise Taupunktmessung bis -80°Ctd
Schnelle Ansprechzeit
3,5" Grafikdisplay / einfache Bedienung per Touchscreen
Integrierter Datenlogger zur Speicherung der Messwerte
USB-Schnittstelle zum Auslesen per USB-Stick
Berechnet alle notwendigen Feuchtemessgrößen wie g/m³, mg/m³, ppm, V/V, g/kg, °Ctdatm
2. freibelegbarer Sensoreingang für externe Fühler (nur DP 510)
International: bis zu 8 Sprachen auswählbar
Anwendungsbereiche:
Druckluft: Überprüfen von Kälte-, Membran-, Adsorptionstrocknern
Technische Gase: Restfeuchtemessung in Gasen wie N2, O2, etc.
Kunststoffindustrie: Überprüfen von Granulattrocknern
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... 50°Ctd-20 ... 70°C0 bis 100 %rF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restl. Bereich
Feuchtemessgrößen
g/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %rF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Sofort verfügbar
Sofort verfügbar

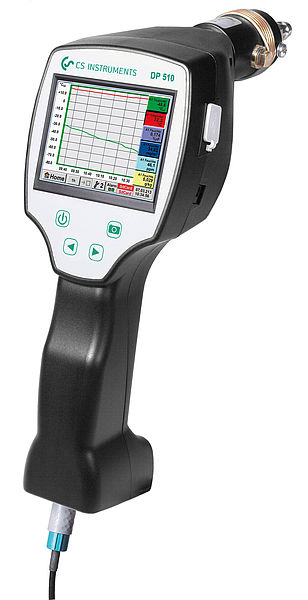

Mobiles Taupunktmessgerät DP 510 mit zusätzlichem Eingang für externe Sensoren
Mobiles Taupunktmessgerät mit integriertem Datenlogger DP 510Die neuen Geräte DP 500/DP 510 sind die idealen mobilen Servicegeräte zur Taupunktmessung für alle Trocknerarten bis -80°Ctd Taupunkt.Mit dem 3,5" Grafikdisplay mit Touchscreen ist die Bedienung kinderleicht. Einzigartig ist die graphische Darstellung der farbigen Messkurven. Ideal zur Messung des aktuellen Taupunktes und zur grafischen Darstellung der Taupunktkurve/ des Schaltverhaltens des Trockners über einen längeren Zeitraum.Bis zu 100Mio. Messwerte können mit Datum und Messortnamen gespeichert werden. Per USB-Stick können die Messwerte in den PC übertragen werden. Mit der CS Soft Basic können die Daten komfortabel ausgewertet werden. Messdaten und Serviceberichte können einfach und schnell erstellt werden. Das DP 510 verfügt zusätzlich über einen weiteren frei belegbaren Sensoreingang. Neben der internen Taupunktmessung kann ein weiterer beliebiger Fühler angeschlossen werden, wie z.B.:
Drucksonden
Verbrauchsonden VA 400/420
Temperatursensoren Pt 100, 4...20mA
Weiterer Taupunktsensor
Wirkleistungszähler
Beliebige Fremdsensoren mit folgenden Signalen: 0...1/10V, 0/4...20mA, Pt 100, Impuls Modbus
Besondere Vorteile:
Präzise Taupunktmessung bis -80°Ctd
Schnelle Ansprechzeit
3,5" Grafikdisplay / einfache Bedienung per Touchscreen
Integrierter Datenlogger zur Speicherung der Messwerte
USB-Schnittstelle zum Auslesen per USB-Stick
Berechnet alle notwendigen Feuchtemessgrößen wie g/m³, mg/m³, ppm, V/V, g/kg, °Ctdatm
2. freibelegbarer Sensoreingang für externe Fühler (nur DP 510)
International: bis zu 8 Sprachen auswählbar
Anwendungsbereiche:
Druckluft: Überprüfen von Kälte-, Membran-, Adsorptionstrocknern
Technische Gase: Restfeuchtemessung in Gasen wie N2, O2, etc.
Kunststoffindustrie: Überprüfen von Granulattrocknern
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... 50°Ctd-20 ... 70°C0 bis 100 %rF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restl. Bereich
Feuchtemessgrößen
g/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %rF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Sofort verfügbar
FA 510 Taupunktsensor für mobile Geräte -20?+50°Ctd, inkl. Messkammer mobil,5m Anschlussleitung und
Taupunkt-Sensor FA 510 von -20° bis 50°Ctd inkl Messkammer, 5m Anschlussleitung und gelochter Schutzkappe
Die neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden.Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt.
Besondere Vorteile:
Messbereich -20° bis 50°Ctd
Extrem langzeitstabil
Analogausgang 4 .. 20 mA
Betauungsunempfindlich
Schnelle Angleichzeit
Empfehlung:
Einbau mit Standard-Messkammer für Druckluft bis 16 bar
Einfache Installation über Schnellkupplung
Technische Daten FA 410:
Messbereich:
-20° bis 50°Ctd
Genauigkeit:
+- 1°C bei 20 bis -20°Ctd +- 2°C bei -20 bis -50°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
M12, 5-polig
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang:
4 .. 20 mA = -20 bis 50°Ctd
Bürde für Analogausgang:
< 500 Ohm
Einschraubgewinde:
G 1/2"
Abmessungen:
Durchm. 30 mm, Länge ca. 130 mm
Weitere Optionen finden Sie unter Zubehör.
Sofort verfügbar
Verbrauchszähler G1 für Druckluft und Gase VA 520 Edelstahl 1.4301
VA 520 Verbrauchszähler für Druckluft und Gase G1Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1" von 0,5... 290 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Bitte beachten Sie, dass der Verbrauchszähler ebenfals in Edelstahl 1.4571 verfügbar ist*.*Abweichung vom Artikelpreis möglich
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Sofort verfügbar
Hochdrucksicherung empfohlen für den Einbau von 10 bis 16 bar DVGW (f.VA 550)
Hochdrucksicherung
Diese Zusatzvorrichtung dient dazu, CS Sensoren der Baureihe VA 5xx unter Druck einzubauen und sicher zu fixieren. Der Einsatz wird für Mediendrücke ab 10 bar dringend empfohlen.
Montage der Hochdrucksicherung
Messstelle mit Rohrleitungsstutzen (R 1/2-Außengewinde) entsprechend den Angaben der Montageanleitung des Sensors VA 500 einrichten
Hochdrucksicherung druckdicht aufschrauben und so ausrichten, dass der Kugelhahn von Hand betätigt werden kann
Kugelhahn vor der Montage des Sensors schließen
Sofort verfügbar
Hochdrucksicherung empfohlen für den Einbau von 10 bis 100 bar (für VA 550)
Hochdrucksicherung
Diese Zusatzvorrichtung dient dazu, CS Sensoren der Baureihe VA 5xx unter Druck einzubauen und sicher zu fixieren. Der Einsatz wird für Mediendrücke ab 10 bar dringend empfohlen.
Montage der Hochdrucksicherung
Messstelle mit Rohrleitungsstutzen (R 1/2-Außengewinde) entsprechend den Angaben der Montageanleitung des Sensors VA 500 einrichten
Hochdrucksicherung druckdicht aufschrauben und so ausrichten, dass der Kugelhahn von Hand betätigt werden kann
Kugelhahn vor der Montage des Sensors schließen
Sofort verfügbar

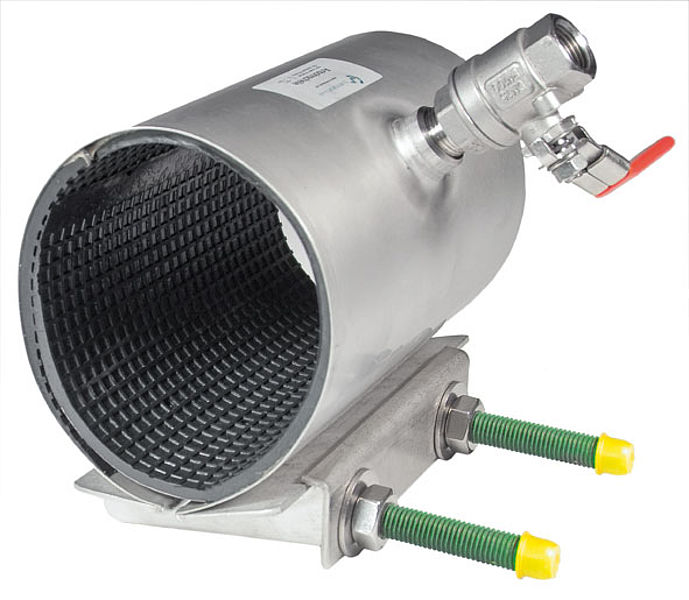

Anbohrschelle für Rohr-0 125 - 135 mm, Länge: 200 mm
Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
200 mm
Kugelhahn
1/2"
Durchmesser
125 - 135 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Sofort verfügbar
Ethernet-Anschlussleitung Länge 5 m, M12-Stecker x-codiert (8 pol.) auf RJ 45
Länge: 5m
Anschluss: M12 auf RJ45
Sofort verfügbar
Mobiles Taupunktmessgerät DP 510 mit zusätzlichem Eingang für externe Sensoren (Hochdruckversion bis
Mobiles Taupunktmessgerät mit integriertem Datenlogger DP 510Die neuen Geräte DP 500/DP 510 sind die idealen mobilen Servicegeräte zur Taupunktmessung für alle Trocknerarten bis -80°Ctd Taupunkt.Mit dem 3,5" Grafikdisplay mit Touchscreen ist die Bedienung kinderleicht. Einzigartig ist die graphische Darstellung der farbigen Messkurven. Ideal zur Messung des aktuellen Taupunktes und zur grafischen Darstellung der Taupunktkurve/ des Schaltverhaltens des Trockners über einen längeren Zeitraum.Bis zu 100Mio. Messwerte können mit Datum und Messortnamen gespeichert werden. Per USB-Stick können die Messwerte in den PC übertragen werden. Mit der CS Soft Basic können die Daten komfortabel ausgewertet werden. Messdaten und Serviceberichte können einfach und schnell erstellt werden. Das DP 510 verfügt zusätzlich über einen weiteren frei belegbaren Sensoreingang. Neben der internen Taupunktmessung kann ein weiterer beliebiger Fühler angeschlossen werden, wie z.B.:
Drucksonden
Verbrauchsonden VA 400/420
Temperatursensoren Pt 100, 4...20mA
Weiterer Taupunktsensor
Wirkleistungszähler
Beliebige Fremdsensoren mit folgenden Signalen: 0...1/10V, 0/4...20mA, Pt 100, Impuls Modbus
Besondere Vorteile:
Präzise Taupunktmessung bis -80°Ctd
Schnelle Ansprechzeit
3,5" Grafikdisplay / einfache Bedienung per Touchscreen
Integrierter Datenlogger zur Speicherung der Messwerte
USB-Schnittstelle zum Auslesen per USB-Stick
Berechnet alle notwendigen Feuchtemessgrößen wie g/m³, mg/m³, ppm, V/V, g/kg, °Ctdatm
2. freibelegbarer Sensoreingang für externe Fühler (nur DP 510)
International: bis zu 8 Sprachen auswählbar
Anwendungsbereiche:
Druckluft: Überprüfen von Kälte-, Membran-, Adsorptionstrocknern
Technische Gase: Restfeuchtemessung in Gasen wie N2, O2, etc.
Kunststoffindustrie: Überprüfen von Granulattrocknern
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... 50°Ctd-20 ... 70°C0 bis 100 %rF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restl. Bereich
Feuchtemessgrößen
g/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %rF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Sofort verfügbar
VA 520 Verbrauchszähler mit integrierter DN 25 Messstrecke mit Vorschweißflansch
VA 520 - Preisgünstiger Flowmeter für Druckluft und Gas
Die preisgünstigen Flowmeter VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich.
Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.
Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (1/4“ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.
Technische Daten:
Nennweite:
DN 25
Prozessanschluss
Flansch nach DIN EN 1092-1
Material
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor
Messmedium
Luft, (Stickstoff), (Argon), (CO2), (Sauerstoff), …
Messbereich (Druckluft)
0,5 ... 290 m³/h
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-30…80 °C
Betriebsdruck
bis 16 bar
Versorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Gehäuse
Polycarbonat
Schutzart
IP 65
Sofort verfügbar
Mobiler Strom-/Wirkleistungszähler bis 100 A, inkl. Anschlussleitung 5 m
Mobiler Strom-/Wirkleistungszähler CS PM 600
erhältlich bis 100 A oder bis 600 A. Misst die Spannung, Strom und errechnet:
Wirkleistung [kW]
Scheinleistung [kVA]
Blindleistung [kVar]
Wirkarbeit [kWh]
cos phi
Alle Messdaten können digital per Modbus an das DS 500 mobil / DS 400 mobil übertragen und dort aufgezeichnet werden.
Die besonderen Vorteile des CS PM 600
Magnetische Spannungsmessspitzen zum Abgreifen der Spannung im laufenden Betrieb
Aufklappbare Stromwandler umgreifen die Leiter der Phasen L1,L2,L3. Auch hier ist der Einsatz während des laufenden Beriebes möglich.
Lieferumfang des CS PM 600 Strom-/Wirkleistungszähler
Mobiler Strom-/Wirkleistungszähler mit 3 externen Stromwandlern für große Maschinen und Anlagen
Externe Stromwandler zum Umgreifen der Phasen (100 oder 600 A)
Externe Magnetmessspitzen zum Abgreifen der Spannung
Inkl. Anschlussleitung für mobilen Strom-/ Wirkleistungszähler, 5 m
Technische Daten:
Messgrößen
Spannung (Volt), Strom (Ampere) Cos phi Wirkleistung (kW)Scheinleistung (kVA) Blindleistung (kVar) Wirkarbeit (kWh) Netzfrequenz (Hz)
Genauigkeit Strommessung
Grenzwerte für Stromabweichungen.
Fehlwinkel nach IEC 60044-1.Stromabweichung in % bei Bemessungsstrom: 120% 1, 100% 1, 20% 1.5, 5% 3
Genauigkeit Wirkenergie
IEC 62053-21 Klasse 1
Sensoranschlüsse
3 x Stromwandler (L1,L2,L3,N), 4 x Spannungsmessung (L1,L2,L3,N)
Schnittstellen
RS 485 (Modbus-Protokoll)
Messbereich
Spannungsmessung max.400 VoltStrommessung max. 100 A bzw. 600 A
Größe Stromwandler
100A / 1A (max.24 mm Leiter) 600A / 1A (max. 36 mm Leiter)
Maße Koffer
270 x 225 x 156 mm
Einsatztemperatur
-10 bis +40 °C
Sofort verfügbar
VA 520 Verbrauchszähler mit integrierter DN 40 Messstrecke mit Vorschweißflansch
VA 520 - Preisgünstiger Flowmeter für Druckluft und Gas
Die preisgünstigen Flowmeter VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich.
Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.
Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (1/4“ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.
Technische Daten:
Nennweite:
DN 40
Prozessanschluss
Flansch nach DIN EN 1092-1
Material
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor
Messmedium
Luft, (Stickstoff), (Argon), (CO2), (Sauerstoff), …
Messbereich (Druckluft)
1,0 ... 730 m³/h
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-30…80 °C
Betriebsdruck
bis 16 bar
Versorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Gehäuse
Polycarbonat
Schutzart
IP 65
Sofort verfügbar
Verbrauchszähler G1/2 für Druckluft und Gase VA 520 Edelstahl 1.4301
VA 520 Verbrauchszähler für Druckluft und Gase G1/2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1/2" von 0,2... 90 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500="">
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Bitte beachten Sie, dass der Verbrauchszähler ebenfals in Edelstahl 1.4571 verfügbar ist*.*Abweichung vom Artikelpreis möglich
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Sofort verfügbar
VA 520 Verbrauchszähler mit integrierter DN 80 Messstrecke mit Vorschweißflansch
VA 520 - Preisgünstiger Flowmeter für Druckluft und Gas
Die preisgünstigen Flowmeter VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich.
Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.
Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (1/4“ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.
Technische Daten:
Nennweite:
DN 80
Prozessanschluss
Flansch nach DIN EN 1092-1
Material
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor
Messmedium
Luft, (Stickstoff), (Argon), (CO2), (Sauerstoff), …
Messbereich (Druckluft)
5,0 ... 2840 m³/h
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-30…80 °C
Betriebsdruck
bis 16 bar
Versorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Gehäuse
Polycarbonat
Schutzart
IP 65
Sofort verfügbar
VA 520 Verbrauchszähler mit integrierter DN 50 Messstrecke mit Vorschweißflansch
VA 520 - Preisgünstiger Flowmeter für Druckluft und Gas
Die preisgünstigen Flowmeter VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich.
Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.
Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (1/4“ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.
Technische Daten:
Nennweite:
DN 50
Prozessanschluss
Flansch nach DIN EN 1092-1
Material
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor
Messmedium
Luft, (Stickstoff), (Argon), (CO2), (Sauerstoff), …
Messbereich (Druckluft)
2,0 ... 1195 m³/h
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-30…80 °C
Betriebsdruck
bis 16 bar
Versorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Gehäuse
Polycarbonat
Schutzart
IP 65
Sofort verfügbar
Leitung für Impulsausgang für Taupunktsensoren/Verbrauchssensoren mit M12 Stecker, Länge 10 m
Leitung für Impulsausgang für Taupunktsensoren/Verbrauchssensoren mit M12 Stecker, Länge 10 m
Sofort verfügbar
Mobiler Strom-/Wirkleistungszähler bis 600 A, inkl. Anschlussleitung 5 m
Mobiler Strom-/Wirkleistungszähler CS PM 600
erhältlich bis 100 A oder bis 600 A. Misst die Spannung, Strom und errechnet:
Wirkleistung [kW]
Scheinleistung [kVA]
Blindleistung [kVar]
Wirkarbeit [kWh]
cos phi
Alle Messdaten können digital per Modbus an das DS 500 mobil / DS 400 mobil übertragen und dort aufgezeichnet werden.
Die besonderen Vorteile des CS PM 600
Magnetische Spannungsmessspitzen zum Abgreifen der Spannung im laufenden Betrieb
Aufklappbare Stromwandler umgreifen die Leiter der Phasen L1,L2,L3. Auch hier ist der Einsatz während des laufenden Beriebes möglich.
Lieferumfang des CS PM 600 Strom-/Wirkleistungszähler
Mobiler Strom-/Wirkleistungszähler mit 3 externen Stromwandlern für große Maschinen und Anlagen
Externe Stromwandler zum Umgreifen der Phasen (100 oder 600 A)
Externe Magnetmessspitzen zum Abgreifen der Spannung
Inkl. Anschlussleitung für mobilen Strom-/ Wirkleistungszähler, 5 m
Technische Daten:
Messgrößen
Spannung (Volt), Strom (Ampere) Cos phi Wirkleistung (kW)Scheinleistung (kVA) Blindleistung (kVar) Wirkarbeit (kWh) Netzfrequenz (Hz)
Genauigkeit Strommessung
Grenzwerte für Stromabweichungen.
Fehlwinkel nach IEC 60044-1.Stromabweichung in % bei Bemessungsstrom: 120% 1, 100% 1, 20% 1.5, 5% 3
Genauigkeit Wirkenergie
IEC 62053-21 Klasse 1
Sensoranschlüsse
3 x Stromwandler (L1,L2,L3,N), 4 x Spannungsmessung (L1,L2,L3,N)
Schnittstellen
RS 485 (Modbus-Protokoll)
Messbereich
Spannungsmessung max.400 VoltStrommessung max. 100 A bzw. 600 A
Größe Stromwandler
100A / 1A (max.24 mm Leiter) 600A / 1A (max. 36 mm Leiter)
Maße Koffer
270 x 225 x 156 mm
Einsatztemperatur
-10 bis +40 °C
