Anbohrschellen
Ist an bestehenden Rohrleitungen keine Messstelle mit 1/2" Kugelhahn vorhanden, kann mit Hilfe von Anbohrschellen schnell und preisgünstig eine Messstelle eingerichtet werden.
Die Anbohrschelle wird über das Rohr gestülpt und über Gewindestangen festgezogen. Die umfassende Gummidichtung ist druckdicht bis 10 bar. Mit Hilfe der Bohrvorrichtung kann durch den 1/2" Kugelhahn die Anbohrschelle in die bestehende Rohrleitung gebohrt werden.*
Technische Daten:
Länge
200 mm
Kugelhahn
1/2"
Durchmesser
108 - 118 mm
Druckdicht bis
10 bar
*inkl. 1/2 Kugelhahn*nicht geeignet für Kupfer- und Kunststoffleitungen
Sonderskalierung: 4-20 mA=__ ... __ g/m³, ppm etc.
Technische Daten:
Länge
300 mm
Durchmesser
3 mm
Einsatztemperatur
-70 bis +500°C
Anschlussleitung
2m, PFA mit ODU-Stecker (8-pol), 2-Leiter
Partikelzähler PC 400 - stationäre Lösung nach ISO 8573\nDer hochpräzise, optische Partikelzähler PC 400 misst Partikel ab einer Größe von 0,1 µm und ist somit für die Überwachung der Druckluftqualitätsklasse 1 (ISO 8573) geeignet. Die einwandfreie Funktion der in der Druckluft eingebauten Filtrationselemente wird überwacht und etwaige Filterdurchbrüche sofort erkannt. Durch die automatische Druckluftdurchflussüberwachung ermöglicht der Partikelzähler jederzeit partikelfreie Druckluft.\n \nStationäre Lösung in Kombination mit dem DS 400\n\nPC 400 Partikelzähler bis 0,1 µm für Druckluft und Gase, inkl. Druckminderer\nAnschlussleitung für Sonden 5 m, mit offenen Enden\nDS 400 Bildschirmschreiber mit Grafikdisplay und Touch-Screen Bedienung\nOption Integrierter Datenlogger für 100 Mio. Messwerte\nOption Ethernet- und RS 485 Schnittstelle\nCS Soft Basic - Datenauswertung grafisch und tabellarisch zum Auslesen der Messdaten über USB oder Ethernet\nAlternativ zu PC 400 bis 0,1 µm gibt es den PC 400 auch bis 0,3 µm für Druckluft und Gase inkl. Druckminderer\n\n \nTechnische Daten:\nMessbereich:\nAnzahl Partikel pro m3\nPartikelgrößenkanäle: 0,1...0,5 µm, 0,5...1 µm, 1...5 µm\nWeitere Partikelgrößenkanäle auf Anfrage\nDurchlussrate:28,3 l/min (1 cfm)Lichtquelle:LaserdiodeSchnittstelle:RS 485 (Modbus Protokoll)Spannungsversor.:24 VDC, 300 mAAbmaße:150 x 200 x 300 mmGewicht:8 kg\n
CS-Zubehör für LD 500/510 - Leckagesuchgerät

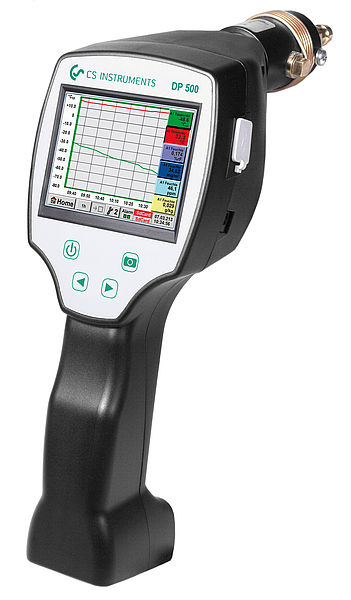

Mobiles Taupunktmessgerät mit integriertem Datenlogger DP 510Die neuen Geräte DP 500/DP 510 sind die idealen mobilen Servicegeräte zur Taupunktmessung für alle Trocknerarten bis -80°Ctd Taupunkt.Mit dem 3,5" Grafikdisplay mit Touchscreen ist die Bedienung kinderleicht. Einzigartig ist die graphische Darstellung der farbigen Messkurven. Ideal zur Messung des aktuellen Taupunktes und zur grafischen Darstellung der Taupunktkurve/ des Schaltverhaltens des Trockners über einen längeren Zeitraum.Bis zu 100Mio. Messwerte können mit Datum und Messortnamen gespeichert werden. Per USB-Stick können die Messwerte in den PC übertragen werden. Mit der CS Soft Basic können die Daten komfortabel ausgewertet werden. Messdaten und Serviceberichte können einfach und schnell erstellt werden. Das DP 510 verfügt zusätzlich über einen weiteren frei belegbaren Sensoreingang. Neben der internen Taupunktmessung kann ein weiterer beliebiger Fühler angeschlossen werden, wie z.B.:

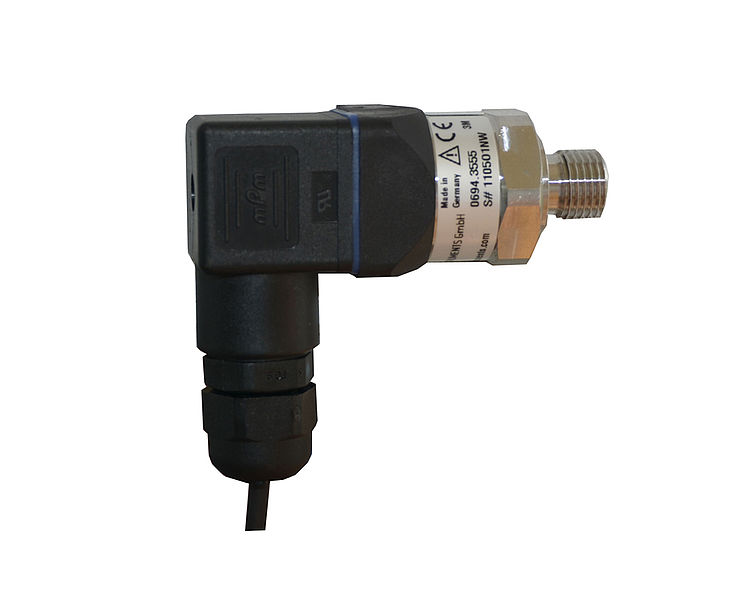

Drucksonden
Verbrauchsonden VA 400/420
Temperatursensoren Pt 100, 4...20mA
Weiterer Taupunktsensor
Wirkleistungszähler
Beliebige Fremdsensoren mit folgenden Signalen: 0...1/10V, 0/4...20mA, Pt 100, Impuls Modbus
Besondere Vorteile:
Präzise Taupunktmessung bis -80°Ctd
Schnelle Ansprechzeit
3,5" Grafikdisplay / einfache Bedienung per Touchscreen
Integrierter Datenlogger zur Speicherung der Messwerte
USB-Schnittstelle zum Auslesen per USB-Stick
Berechnet alle notwendigen Feuchtemessgrößen wie g/m³, mg/m³, ppm, V/V, g/kg, °Ctdatm
2. freibelegbarer Sensoreingang für externe Fühler (nur DP 510)
International: bis zu 8 Sprachen auswählbar
Anwendungsbereiche:
Druckluft: Überprüfen von Kälte-, Membran-, Adsorptionstrocknern
Technische Gase: Restfeuchtemessung in Gasen wie N2, O2, etc.
Kunststoffindustrie: Überprüfen von Granulattrocknern
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... 50°Ctd-20 ... 70°C0 bis 100 %rF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restl. Bereich
Feuchtemessgrößen
g/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %rF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Messstrecken für präzise Durchflussmessungen
Messstrecke in Edelstahl 1.4301 inkl. Kugelhahn, DN 150 mit Vorschweißflansch
Technische Daten:
Länge
3110 mm
Taupunkt-Sensor FA 510 von -20° bis 50°Ctd inkl Messkammer, 5m Anschlussleitung und gelochter Schutzkappe
Die neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden.Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt.
Besondere Vorteile:
Messbereich -20° bis 50°Ctd
Extrem langzeitstabil
Analogausgang 4 .. 20 mA
Betauungsunempfindlich
Schnelle Angleichzeit
Empfehlung:

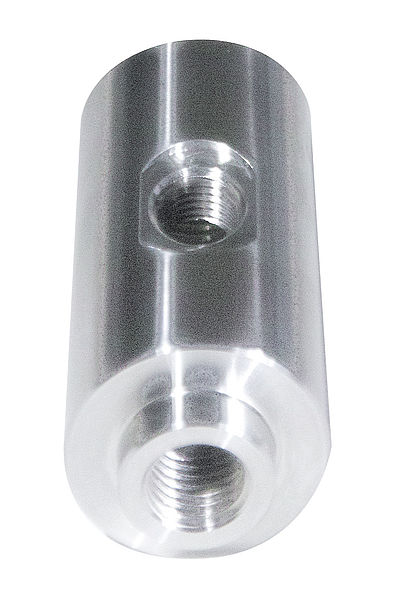

Einbau mit Standard-Messkammer für Druckluft bis 16 bar
Einfache Installation über Schnellkupplung
Technische Daten FA 410:
Messbereich:
-20° bis 50°Ctd
Genauigkeit:
+- 1°C bei 20 bis -20°Ctd +- 2°C bei -20 bis -50°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
M12, 5-polig
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang:
4 .. 20 mA = -20 bis 50°Ctd
Bürde für Analogausgang:
< 500 Ohm
Einschraubgewinde:
G 1/2"
Abmessungen:
Durchm. 30 mm, Länge ca. 130 mm
Weitere Optionen finden Sie unter Zubehör.
Leitung für Impulsausgang für Taupunktsensoren/Verbrauchssensoren mit M12 Stecker, Länge 10 m
Taupunkt-Sensor FA 510 von -80° bis 20°Ctd inkl. Messkammer, 5 m Anschlussleitung und gelochter SchutzkappeDie neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden.
Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt.
Besondere Vorteile:
Messbereich -80° bis 20°Ctd
Extrem langzeitstabil
Analogausgang 4 .. 20 mA
Betauungsunempfindlich
Schnelle Angleichzeit
Empfehlung:
Einbau mit Standard-Messkammer für Druckluft bis 16 bar
Einfache Installation über Schnellkupplung
Technische Daten FA 510:
Messbereich:
-80° bis 20°Ctd
Genauigkeit:
+- 1°C bei 20 bis -20°Ctd +- 2°C bei -20 bis -50°Ctd +- 3°C bei -50 bis -80°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
M12, 5-polig
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang:
4...20 mA = -80 bis 20°Ctd (3-Draht)
Bürde für Analogausgang:
< 500 Ohm
Einschraubgewinde:
G 1/2"
Abmessungen:
Durchm. 30 mm, Länge ca. 130 mm
Über Service Software:- Einheiten wählen- Skalierung
% RH, °Ctd, g/m³, mg/m³, ppm V/V4 .. 20 mA ändern
Sonderversion:
4 .. 20 mA, 2 Drahtrechnik
Weitere Optionen finden Sie unter Zubehör.
