CS Instruments Leckagemessung: So macht die Leckagesuche Spaß!

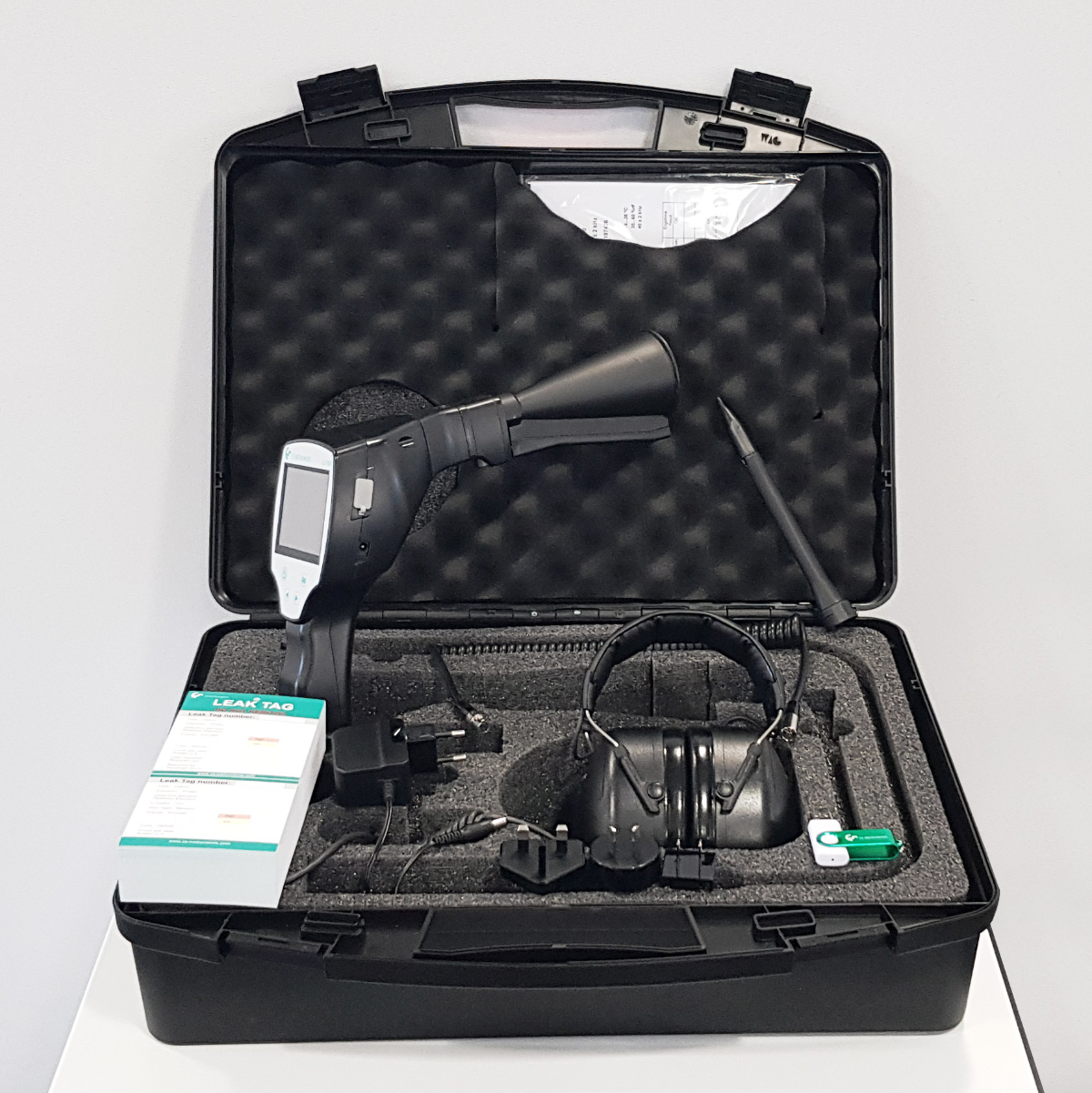

im Transportkoffer mit Kopfhörer, integrierter Kamera, Ladekabel, Richtrohr mit Richtspitze

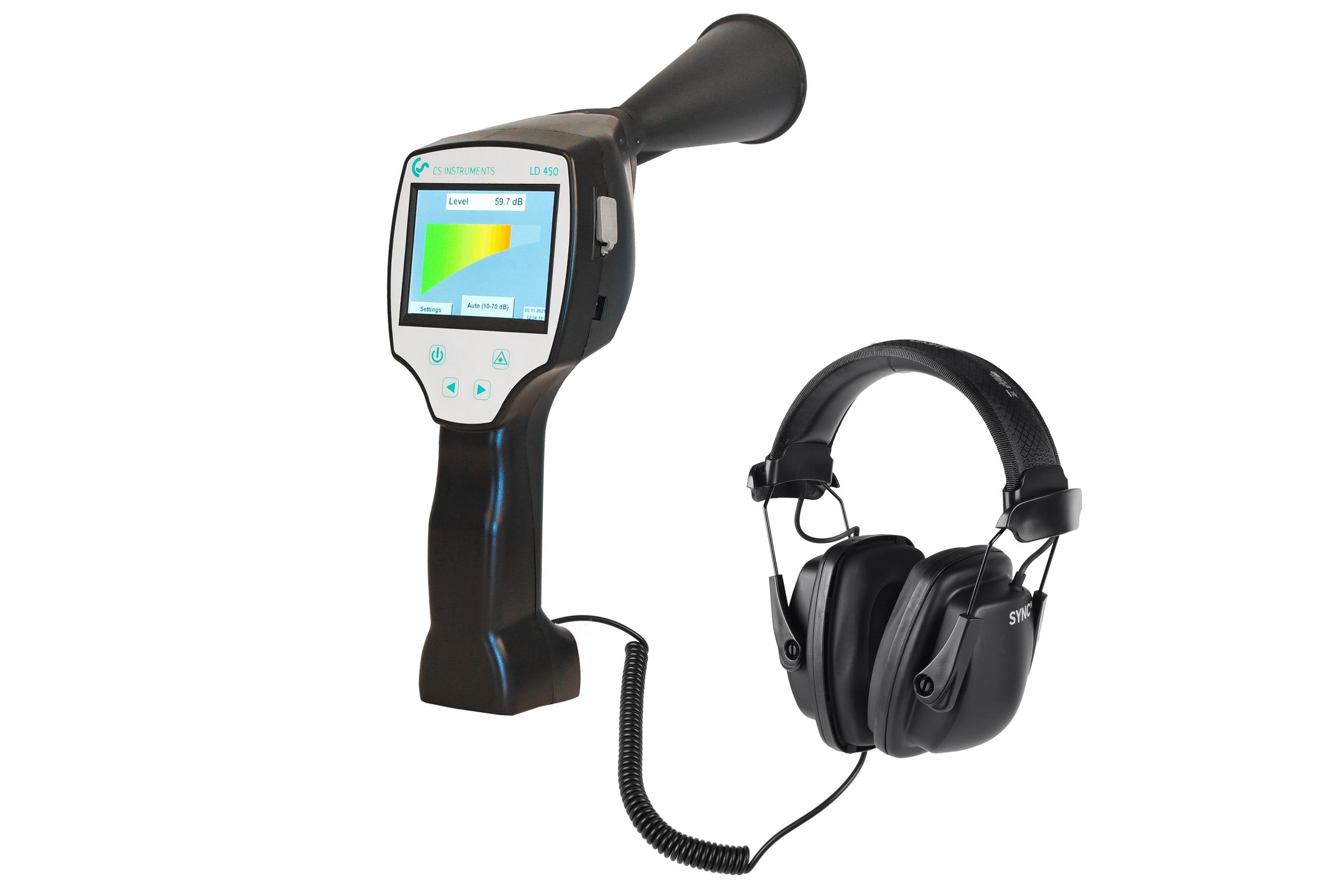

Beschreibung Set - Leckagesuchgerät LD 450 im Koffer bestehend aus: 0560.0204 LD 450 Schalldetektor 0554.0106 Transportkoffer 0554.0104 Schalldichter Kopfhörer 0530.0104 Richtrohr mit Richtspitze 0554.0009 Steckernetzteil 0530.0109 Schalltrichter Vorteile:  Robustheit und ein geringes Gewicht sorgen für einen ermüdungsfreien Einsatz in industriellen Umgebungen Verbesserte Ortung von Leckagen mit dem Schalltrichte Moderner Lithium-Ionen-Akku mit hoher Kapazität, externes Ladegerät Betriebszeit min. 10 h Einfache Bedienung über Folientastatur Empfindlichkeit einstellbar Technische Daten: Arbeitsfrequenz: 40 kHz ± 2 kHz Anschlüsse 3,5 mm Klinkenstecker fürKopfhörer. Netzteilbuchse zum Anschluss eines externenLadegerätes Laser: Wellenlänge: 630...660 nmAusgangsleistung: < 1 mW (Laserklasse 2) Betriebsdauer: >10 h (Dauerbetrieb) Ladezeit: max. 4h Einsatztemperatur.: -5 bis +50 °C Lagertemperatur.: -20 °C bis +60 °C

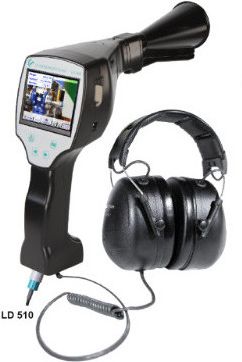

Set- Lecksuchgerät LD 510 mit UltraCam bestehend aus: 0560 0206 LD 510 Leckagesuchgerät inkl. UltraCam-Trichter, mit integrierter Kamera, 30Ultraschallmikrofonen zur Visualisierung der Leckage auf dem Bildschirm, inkl. 100 Leak Tags 0554 0104 Schalldichter Kopfhörer 0530 0104 Richtrohr mit Richtspitze 0554 0009 Steckernetzteil 020001402 Spiralkabel zum Anschluss des Ultraschallsensors Das LD 510 ist die konsequente Weiterentwicklung (mit separatem Eingang für externe CS Sensoren) Die neuen Leckagemessgeräte LD 500/LD 510 mit Kamera und Leckageberechnung sind die idealen Messgeräte mit dem selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) auch auf große Entfernungen kinderleicht aufgespürt und dokumentiert werden können. Das LD 510 ist das weltweit erste Leckagemessgerät mit einem zusätzlichen frei belegbaren Sensoreingang für alle CS Sensoren. Damit lassen sich zusätzlich zur Leckagemessung und -ortung alle notwendigen Messungen bezüglich Taupunkt, Verbrauch, Druck, Temperatur,...durchführen. Produktmerkmale: Leckagesuchgerät Set inkl. einer integrierten Laser-Abstandmessung Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotential (€/Jahr) Finden Sie kleinste Leckagen auch in großen Entfernungen Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus Machen Sie Bilder von Ihren Leckagen Beschreiben Sie die Leckage und notwendige Wartungsarbeiten Übertragen Sie die Leckagedaten via USB auf Ihren PC Erstellen Sie einen Report gemäß ISO 50001 9 Stunden Dauerbetrieb möglich Multi-User fähig durch Cloud solution Automatische Sensorerkennung Technische Daten: Arbeitsfrequenz: 40 kHz ± 2 kHz Anschlüsse:  1.) 3,5 mm Klinkenstecker für Kopfhörer2.) Netzteilbuchse zum Anschluss eines externen Ladegerätes Laser:  Wellenlänge: 645... 660nmAusgangsleistung: < 1 mW (Laserklasse 2) Display: 3,5" Touchscreen Schnittstelle: USB Datenlogger: 2 GB SD Speicherkarte (100 Mio. Werte) Stromversorgung: Intern aufladbare Li-Ion Akkus ca. 9 h Dauerbetrieb, 4 h Ladezeit Umgebungstemperatur 0... +50°C EMV: DIN EN 61326 Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus Sensivität: min: 0,1 l/min bei 6 bar, 5 m Abstand, ca. 1€/Jahr Druckluftkosten   Im LD 500/510 gespeicherte Leckage-Daten werden auf einen USB Stick zur Reporterstellung per Software exportiert. Wird die Leckage gefunden und gespeichert, werden folgende Daten im LD 500/510 mit abgespeichert und stehen nach dem Export in der Software CS Leak Reporter bzw. der CS LeckageApp für die Report Erstellung wieder zur Verfügung: Bild der Leckagestelle Datum / Uhrzeit Firmenname / Abteilung / Maschine Größe der Leckage in Liter/min (Einheit einstellbar) Kosten der Leckage pro Jahr in € (Währung einstellbar) Per PC Software CS Leak Reporter oder CS LeckageApp können ausführliche Reports erstellt werden, die dem Druckluftanlagenbetreiber bzw. Abteilungsverantwortlichen zur Verfügung gestellt werden können. Der Report kann für die Gesamtfirma oder pro Abteilung erstellt werden und dokumentiert einfach und übersichtlich alle gefunden Leckagen. Durch die Summenbildung am Ende des Reports ist ein einfacher Überblick über die Gesamtleckagemenge in Liter/min sowie die Gesamtleckagekosten pro Jahr gegeben. Mit dem History Report können die kontinuierlichen Verbesserungen, die über mehrere Monate/Jahre durch konsequente Lecksuche und Leckbeseitigung erzielt wurden, dokumentiert werden. Einsparpotential durch ein Leckage-Messgerät:   Lochdurchmesser   Luftverlust  bei 6 bar         bei 12 bar      Energieverlust    bei 6 bar       bei 12 bar      Kosten pro Jahr  bei 6 bar    bei 12 bar    1 mm  1,1 l/s  2,0 l/s  0,4 kWh/h  1,1 kWh/h  320,00 €  880,00 €  3 mm  9,7 l/s  18,0 l/s  3,5 kWh/h  9,7 kWh/h  2.800,00 €  7.760,00 €  5 mm  26,9 l/s  50 l/s  9,7 kWh/h  27,0 kWh/h  7.760,00 €  21.600,00 €  10 mm  107,8 l/s  200,1 l/s  38,8 kWh/h  108,1 kWh/h  31.040,00 €  86.480,00 €

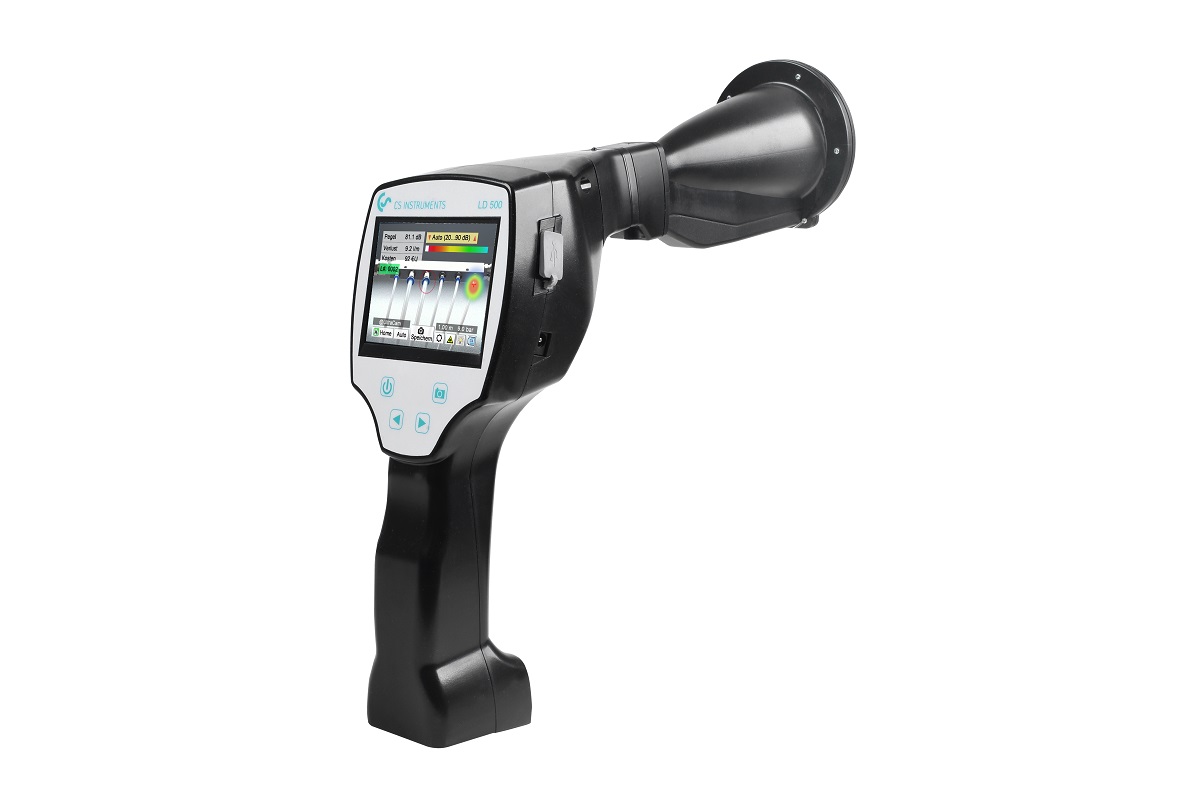

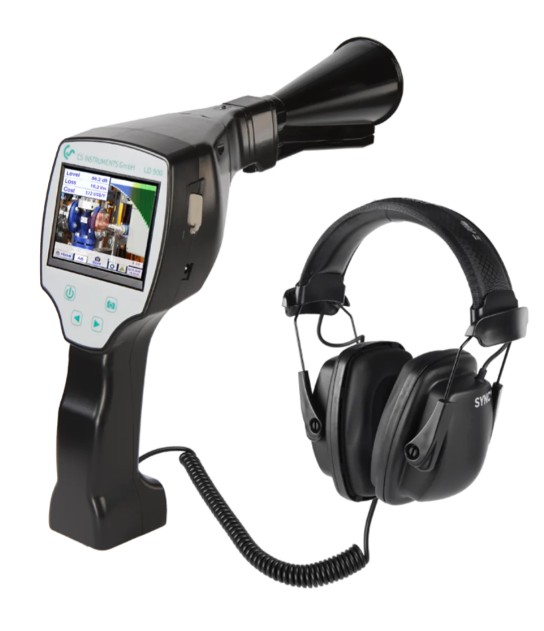

Set- Lecksuchgerät LD 500 mit UltraCambestehend aus: 0560 0205 LD 500 Leckagesuchgerät inkl. UltraCam-Trichter, mit integrierter Kamera, 30Ultraschallmikrofonen zur Visualisierung der Leckage auf dem Bildschirm, inkl. 100 Leak Tags 0554 0104 Schalldichter Kopfhörer 0530 0104 Richtrohr mit Richtspitze 0554 0009 Steckernetzteil 020001402 Spiralkabel zum Anschluss des Ultraschallsensors Das LD 500 ist die konsequente Weiterentwicklung Die neuen Leckagemessgeräte LD 500/LD 510 mit Kamera und Leckageberechnung sind die idealen Messgeräte mit dem selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) auch auf große Entfernungen kinderleicht aufgespürt und dokumentiert werden können. Das LD 510 ist das weltweit erste Leckagemessgerät mit einem zusätzlichen frei belegbaren Sensoreingang für alle CS Sensoren. Damit lassen sich zusätzlich zur Leckagemessung und -ortung alle notwendigen Messungen bezüglich Taupunkt, Verbrauch, Druck, Temperatur,...durchführen. Produktmerkmale: Leckagesuchgerät Set inkl. einer integrierten Laser-Abstandmessung Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotential (€/Jahr) Finden Sie kleinste Leckagen auch in großen Entfernungen Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus Machen Sie Bilder von Ihren Leckagen Beschreiben Sie die Leckage und notwendige Wartungsarbeiten Übertragen Sie die Leckagedaten via USB auf Ihren PC Erstellen Sie einen Report gemäß ISO 50001 9 Stunden Dauerbetrieb möglich Multi-User fähig durch Cloud solution Automatische Sensorerkennung Technische Daten: Arbeitsfrequenz: 40 kHz ± 2 kHz Anschlüsse:  1.) 3,5 mm Klinkenstecker für Kopfhörer2.) Netzteilbuchse zum Anschluss eines externen Ladegerätes Laser:  Wellenlänge: 645... 660nmAusgangsleistung: < 1 mW (Laserklasse 2) Display: 3,5" Touchscreen Schnittstelle: USB Datenlogger: 2 GB SD Speicherkarte (100 Mio. Werte) Stromversorgung: Intern aufladbare Li-Ion Akkus ca. 9 h Dauerbetrieb, 4 h Ladezeit Umgebungstemperatur 0... +50°C EMV: DIN EN 61326 Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus Sensivität: min: 0,1 l/min bei 6 bar, 5 m Abstand, ca. 1€/Jahr Druckluftkosten Im LD 500/510 gespeicherte Leckage-Daten werden auf einen USB Stick zur Reporterstellung per Software exportiert. Wird die Leckage gefunden und gespeichert, werden folgende Daten im LD 500/510 mit abgespeichert und stehen nach dem Export in der Software CS Leak Reporter bzw. der CS LeckageApp für die Report Erstellung wieder zur Verfügung: Bild der Leckagestelle Datum / Uhrzeit Firmenname / Abteilung / Maschine Größe der Leckage in Liter/min (Einheit einstellbar) Kosten der Leckage pro Jahr in € (Währung einstellbar)  Eigenschaften: Per PC Software CS Leak Reporter oder CS LeckageApp können ausführliche Reports erstellt werden, die dem Druckluftanlagenbetreiber bzw. Abteilungsverantwortlichen zur Verfügung gestellt werden können. Der Report kann für die Gesamtfirma oder pro Abteilung erstellt werden und dokumentiert einfach und übersichtlich alle gefunden Leckagen. Durch die Summenbildung am Ende des Reports ist ein einfacher Überblick über die Gesamtleckagemenge in Liter/min sowie die Gesamtleckagekosten pro Jahr gegeben. Mit dem History Report können die kontinuierlichen Verbesserungen, die über mehrere Monate/Jahre durch konsequente Lecksuche und Leckbeseitigung erzielt wurden, dokumentiert werden. Einsparpotential durch ein Leckage-Messgerät:   Lochdurchmesser   Luftverlust  bei 6 bar         bei 12 bar      Energieverlust    bei 6 bar       bei 12 bar      Kosten pro Jahr  bei 6 bar    bei 12 bar    1 mm  1,1 l/s  2,0 l/s  0,4 kWh/h  1,1 kWh/h  320,00 €  880,00 €  3 mm  9,7 l/s  18,0 l/s  3,5 kWh/h  9,7 kWh/h  2.800,00 €  7.760,00 €  5 mm  26,9 l/s  50 l/s  9,7 kWh/h  27,0 kWh/h  7.760,00 €  21.600,00 €  10 mm  107,8 l/s  200,1 l/s  38,8 kWh/h  108,1 kWh/h  31.040,00 €  86.480,00 €

im Transportkoffer mit Kopfhörer, integrierter Kamera, Ladekabel, Richtrohr mit Richtspitze

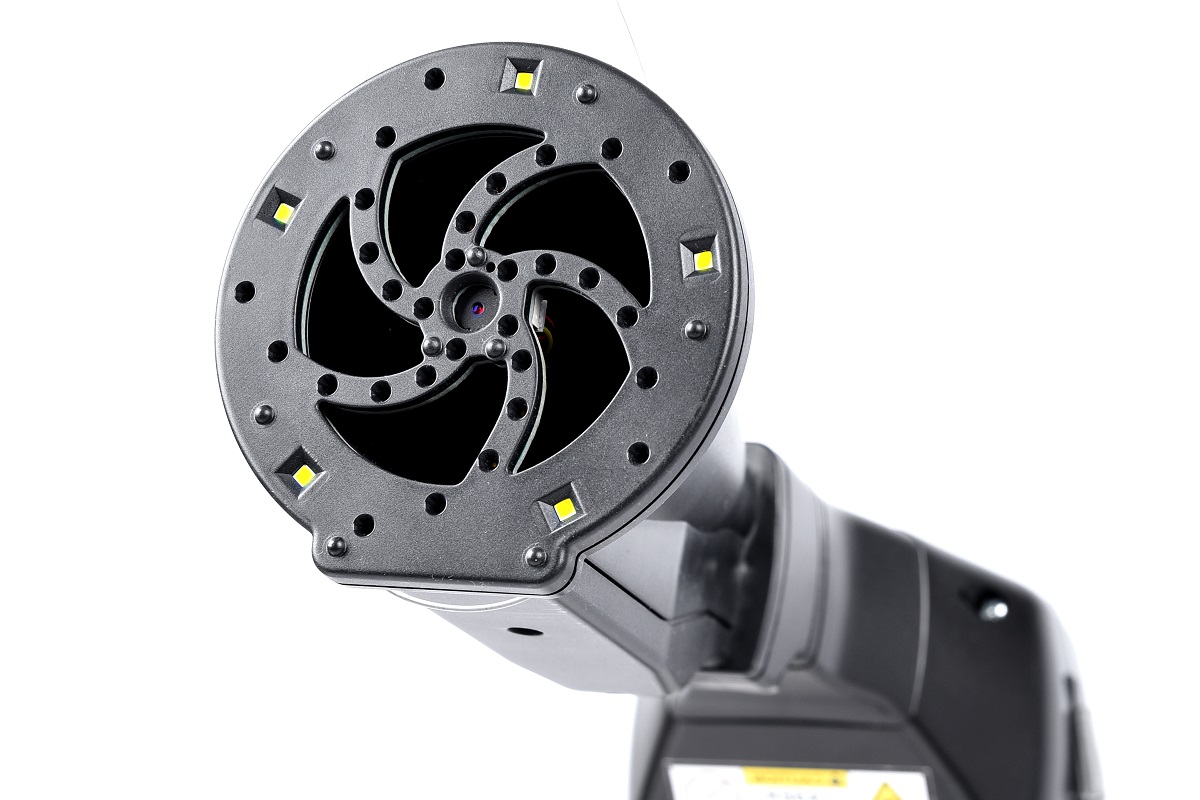

Der neue UltraCam Trichter visualisiert Ultraschall auf dem Bildschirm des LD 500 / LD 510 (abHardware-Version 2.0) und macht Leckagen sichtbar. So werden die Leckagen noch schnellergefunden. Die 5 LED’s verbessern automatisch die Bildqualität in einer dunklen Umgebung. Zusätzlichverfügt die UltraCam über eine Laserabstandsmessung und einen Ultraschallwandler, welcherUltraschall hörbar macht, und schätzt die Kosten ab.

im Transportkoffer mit Kopfhörer, integrierter Kamera, Ladekabel, Richtrohr mit Richtspitze

Preis: 198 € netto (235,62 € brutto) pro angefangene Kalenderwoche, LD 510 Leckage-Suchgerät bei DF Druckluft-Fachhandel
