VA 525 Kompakter Inline Durchflussmesser G1" Messblock

Produktinformationen "VA 525 Kompakter Inline Durchflussmesser G1" Messblock"

Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.


Ihr Vorteile auf einen Blick:

  • Leichter Einbau durch die kompakte Bauweise
  • Einfach integrierbar in Ihr bestehendes Druckluft-System

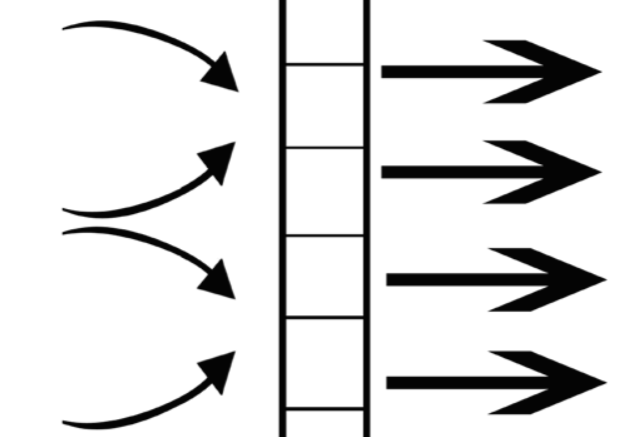

  • Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
  • Schnelles & einfaches Ablesen des Druckverbrauchs
  • Digitales, kontrastreiches Display
  • Einfache Bedienbarkeit per Tastendruck
  • Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf

Technische Daten:

Material Messblock: Aluminum, Gehäuse: Polycarbonat
Messstrecke DN 25
Anschlussgewinde G 1"

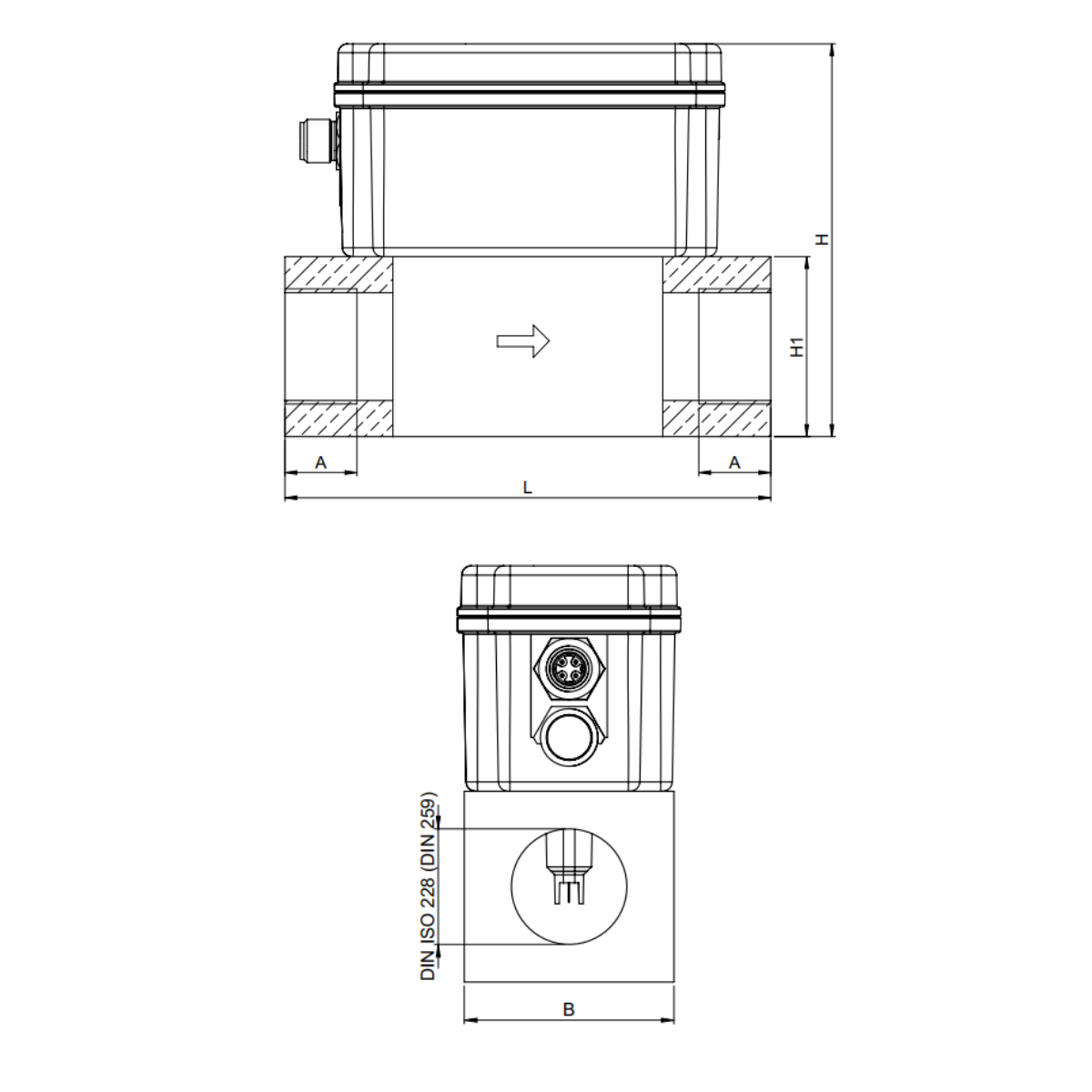

Maße (LxBxH) in mm 135 x 55 x 109,1
Gewindetiefe 25 mm
Sensor Thermischer Massenstromsensor
Messbereich Max-Version - 185 m/s (DF-Standard-Variante)
Messbereichsendwerte 290 m³/h
Genauigkeit ± 1,5 % vom Messwert / ± 0,3 % vom Endwert
Messmedium Luft, Gase
Gasarten Luft, Stickstoff, Argon, CO2, Sauerstoff
Einheiten m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h
Bürde <500 Ω
Versorgung 18 … 38 VDC, 5 W
Betriebsdruck bis 16 bar
Digitalausgang RS 485 Schnittstelle, (Modus-RTU), M-Bus
Analogausgang 4 … 20 mA für m³/h bzw. l/min
Impulsausgang 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert.
Impulswertgenauigkeit am Display einstellbar. Alternativ ist der
Impulsausgang als Alarmrelais nutzbar


Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.


Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar

Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.

Weitere Informationen finden Sie hier im Produktdatenblatt.
