Ventilterminal 6x5/2-Wege, Multipol, G 1/8" an Ventilen (oben)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:ca. 700 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5422-18Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5221-18) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen6AbgängeG 1/8 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)27B (mm)20C (mm)30D (mm)106,7E (mm)119,1F (mm)127,6G1G 1/8"G2G 1/4"H (mm)4,3K (mm)139,0L (mm)131,0P (mm)16Q (mm)15,4R (mm)29,8S (mm)64,3Gewicht1,6 kg / Stk.
3/2-Wege Magnetventil, G 1/8", 230 V AC, Federrückstellung (NC) 230V
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungWeitere Eigenschaften:FunktionFederrückstellung (NC)Steuerspannung230 V ACGewindeG 1/8"Hand-NotbetätigungneinNennweite (mm)1,4Durchfluss (L/min)56Leistungsaufnahme (Anzug)4 (7) VAMagnetspuleNSymbolz_ms310_k.epsGewicht140 g / Stk.
Ventilterminal o. Ventile, 6-fach, Multipolanschluss (25-pol.)
Temperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:3 - 8 bar (0 - 8 bar bei Fremdluftanschluss)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:1,3 W / VentilmagnetSchutzart:IP 65Ausführung:mit LED und SchutzbeschaltungFunktion:Bis zu 20 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit Ventilen der Baureihe KF 46 bestückt werden, wobei 2 x 3/2-Wege, 1 x 5/2-Wege und 1 x 5/3-Wege Ventile je nur eine Station belegen. Alle Anschlüsse sind von der Vorderseite zugänglich. Die Druckluftversorgung (Anschluss 1) erfolgt für alle Ventile gemeinsam auf der Vorderseite. Die Entlüftung je Abluftkanal (3+5) erfolgt über je einen G 3/8"-Anschluss nach oben und einen zweiten stirnseitig (ist bei der Auslieferung durch Stopfen verschlossen).Die Entlüftung der Vorsteuermagnete (82+84) erfolgt über 2 Stk. G 1/8"-Anschlüsse nach oben. Die zusätzlichen stirnseitigen G 1/8"-Anschlüsse sind werksseitig durch Stopfen verschlossen. Eine Drucktrennung innerhalb des Terminals sowie eine beidseitige Zuführung der Druckluft ist möglich. Bei der Versorgung der Ventile mit Fremdluft beträgt der Druckbereich 0 bis 8 bar.Vorteile:•schneller und einfacher Anschluss, Einzelverdrahtung der Ventile entfällt bei Multipol- oder Busanschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Zustandsanzeige und Schutzbeschaltung als Standard, •bis zu 20 Stationen (z. B. 40 x 3/2-Wege Ventile) über ein Multipol-Anschlusskabel ansteuerbar, •Schutzart IP 65, •Ventile können ohne Demontage des Terminals getauscht werden, •je Station können wahlweise folgende Ventile angebaut werden: 2 x 3/2-Wege Ventile 1 x 5/2-Wege Ventil (monostabil) 1 x 5/2-Wege Ventil (bistabil) 1 x 5/3-Wege VentilVentilbestückung:Die Ventile müssen separat bestellt werden. Sie werden entsprechend ihrer Funktion angeordnet. Hohe Artikelnummern (z. B. KF 46 534 HN) werden am Multipolanschluss, niedrige Artikelnummern (z. B. KF 46 310/2 RHN) vom ihm entfernt montiert. Verschlussplatten werden hinter den Ventilen vom Anschluss entfernt montiert. Das Ventilterminal wird komplett montiert und geprüft geliefert. Das Anschlusskabel gehört nicht zum Lieferumfang und muss separat bestellt werden.Weitere Eigenschaften:AnschlussartMultipolanschluss (25-pol.)Stationen (Stk)6A (mm)77,5B (mm)198C (mm)151D (mm)185Gewicht2,4 kg / Stk.
Multipol-Ventilterminal, G1/4", 12 Stationen, 24V DC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<50 ms, max. 5 Schaltspiele / Sek.Steuerspannung:24 V=Spannungstoleranz:? 10 %Schutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED und SchutzbeschaltungHinweis:Die Ventilplätze werden von dem Multipolanschluss her aufsteigend gezählt. Der PIN zur Ansteuerung eines Ventilplatzes entspricht der Nummer des Ventilplatzes.Vorteile:•besonders preiswert, •kompakte Bauform, •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •Ventile können einfach durch andere RV-Ventile getauscht werdenDurchfluss je Ventilstation:800 l/minLeistungsaufnahme:3 W / StationWeitere Eigenschaften:Anzahl Stationen12A (mm)51,5B (mm)30,3C (mm)64D (mm)123,8E (mm)19,8F (mm)21G (mm)27K (mm)299L (mm)287N6Gewicht3,2 kg / Stk.

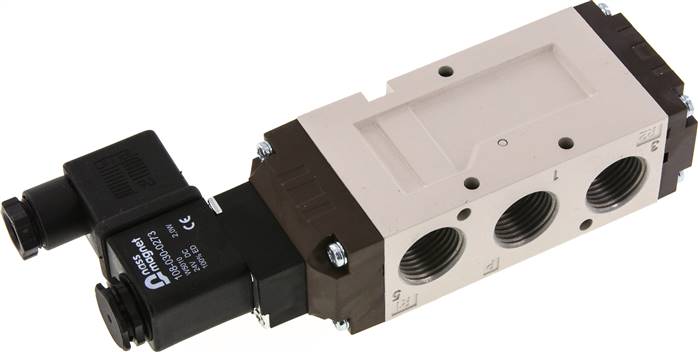

5/2-Wege Magnetventil, G 1/2", Federrückstellung, 24 V=
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 30 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=FunktionFederrückstellungGewindeG 1/2"Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)3.500Symbolz_sf1110_fed_k.epsGewicht500 g / Stk.
Ventilterminal o. Ventile, 10-fach, Multipolanschluss (25-pol.)
Temperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:3 - 8 bar (0 - 8 bar bei Fremdluftanschluss)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:1,3 W / VentilmagnetSchutzart:IP 65Ausführung:mit LED und SchutzbeschaltungFunktion:Bis zu 20 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit Ventilen der Baureihe KF 46 bestückt werden, wobei 2 x 3/2-Wege, 1 x 5/2-Wege und 1 x 5/3-Wege Ventile je nur eine Station belegen. Alle Anschlüsse sind von der Vorderseite zugänglich. Die Druckluftversorgung (Anschluss 1) erfolgt für alle Ventile gemeinsam auf der Vorderseite. Die Entlüftung je Abluftkanal (3+5) erfolgt über je einen G 3/8"-Anschluss nach oben und einen zweiten stirnseitig (ist bei der Auslieferung durch Stopfen verschlossen).Die Entlüftung der Vorsteuermagnete (82+84) erfolgt über 2 Stk. G 1/8"-Anschlüsse nach oben. Die zusätzlichen stirnseitigen G 1/8"-Anschlüsse sind werksseitig durch Stopfen verschlossen. Eine Drucktrennung innerhalb des Terminals sowie eine beidseitige Zuführung der Druckluft ist möglich. Bei der Versorgung der Ventile mit Fremdluft beträgt der Druckbereich 0 bis 8 bar.Vorteile:•schneller und einfacher Anschluss, Einzelverdrahtung der Ventile entfällt bei Multipol- oder Busanschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Zustandsanzeige und Schutzbeschaltung als Standard, •bis zu 20 Stationen (z. B. 40 x 3/2-Wege Ventile) über ein Multipol-Anschlusskabel ansteuerbar, •Schutzart IP 65, •Ventile können ohne Demontage des Terminals getauscht werden, •je Station können wahlweise folgende Ventile angebaut werden: 2 x 3/2-Wege Ventile 1 x 5/2-Wege Ventil (monostabil) 1 x 5/2-Wege Ventil (bistabil) 1 x 5/3-Wege VentilVentilbestückung:Die Ventile müssen separat bestellt werden. Sie werden entsprechend ihrer Funktion angeordnet. Hohe Artikelnummern (z. B. KF 46 534 HN) werden am Multipolanschluss, niedrige Artikelnummern (z. B. KF 46 310/2 RHN) vom ihm entfernt montiert. Verschlussplatten werden hinter den Ventilen vom Anschluss entfernt montiert. Das Ventilterminal wird komplett montiert und geprüft geliefert. Das Anschlusskabel gehört nicht zum Lieferumfang und muss separat bestellt werden.Weitere Eigenschaften:AnschlussartMultipolanschluss (25-pol.)Stationen (Stk)10A (mm)139,5B (mm)260C (mm)213D (mm)247Gewicht3,1 kg / Stk.
Reihenleiste (2-fach) für SF2000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PR)Gewicht125 g / Stk.
SF4000 - Terminalbox mit Sprungmodul (14 Stat.)
Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF4000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:Stationen (Stk)14BeschreibungTerminalbox mit SprungmodulA (mm)413,5B (mm)401,5Mehrfachanschlussplatte (Luft)MF4500-14Gewicht850 g / Stk.
Ventilterminal 6x5/2-Wege, Multipol, M 5 an Ventilen (oben)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen6AbgängeM 5 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)112,0L (mm)104,0P (mm)11,5R (mm)25S (mm)59,5Gewicht1,1 kg / Stk.
Ventilterminal 6x5/2-Wege, Multipol, M 7 an Ventilen (oben)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen6AbgängeM 7 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 7G2G 1/8"H (mm)4,2K (mm)112,0L (mm)104,0P (mm)11,5R (mm)25S (mm)59,5Gewicht1,1 kg / Stk.
Ventilterminal o. Ventile, 4-fach, Multipolanschluss (25-pol.)
Temperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:3 - 8 bar (0 - 8 bar bei Fremdluftanschluss)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:1,3 W / VentilmagnetSchutzart:IP 65Ausführung:mit LED und SchutzbeschaltungFunktion:Bis zu 20 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit Ventilen der Baureihe KF 46 bestückt werden, wobei 2 x 3/2-Wege, 1 x 5/2-Wege und 1 x 5/3-Wege Ventile je nur eine Station belegen. Alle Anschlüsse sind von der Vorderseite zugänglich. Die Druckluftversorgung (Anschluss 1) erfolgt für alle Ventile gemeinsam auf der Vorderseite. Die Entlüftung je Abluftkanal (3+5) erfolgt über je einen G 3/8"-Anschluss nach oben und einen zweiten stirnseitig (ist bei der Auslieferung durch Stopfen verschlossen).Die Entlüftung der Vorsteuermagnete (82+84) erfolgt über 2 Stk. G 1/8"-Anschlüsse nach oben. Die zusätzlichen stirnseitigen G 1/8"-Anschlüsse sind werksseitig durch Stopfen verschlossen. Eine Drucktrennung innerhalb des Terminals sowie eine beidseitige Zuführung der Druckluft ist möglich. Bei der Versorgung der Ventile mit Fremdluft beträgt der Druckbereich 0 bis 8 bar.Vorteile:•schneller und einfacher Anschluss, Einzelverdrahtung der Ventile entfällt bei Multipol- oder Busanschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Zustandsanzeige und Schutzbeschaltung als Standard, •bis zu 20 Stationen (z. B. 40 x 3/2-Wege Ventile) über ein Multipol-Anschlusskabel ansteuerbar, •Schutzart IP 65, •Ventile können ohne Demontage des Terminals getauscht werden, •je Station können wahlweise folgende Ventile angebaut werden: 2 x 3/2-Wege Ventile 1 x 5/2-Wege Ventil (monostabil) 1 x 5/2-Wege Ventil (bistabil) 1 x 5/3-Wege VentilVentilbestückung:Die Ventile müssen separat bestellt werden. Sie werden entsprechend ihrer Funktion angeordnet. Hohe Artikelnummern (z. B. KF 46 534 HN) werden am Multipolanschluss, niedrige Artikelnummern (z. B. KF 46 310/2 RHN) vom ihm entfernt montiert. Verschlussplatten werden hinter den Ventilen vom Anschluss entfernt montiert. Das Ventilterminal wird komplett montiert und geprüft geliefert. Das Anschlusskabel gehört nicht zum Lieferumfang und muss separat bestellt werden.Weitere Eigenschaften:AnschlussartMultipolanschluss (25-pol.)Stationen (Stk)4A (mm)46,5B (mm)167C (mm)120D (mm)154Gewicht2,1 kg / Stk.
3/2-Wege Magnetventil, M 5, 24 V=, Federrückstellung (NC) 24V=, mit Hand-Notbetätigung
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungWeitere Eigenschaften:FunktionFederrückstellung (NC)Steuerspannung24 V=GewindeM 5Hand-NotbetätigungjaNennweite (mm)1,2Durchfluss (L/min)38Leistungsaufnahme (Anzug)2 WMagnetspuleOSymbolz_ms310_k.epsGewicht70 g / Stk.

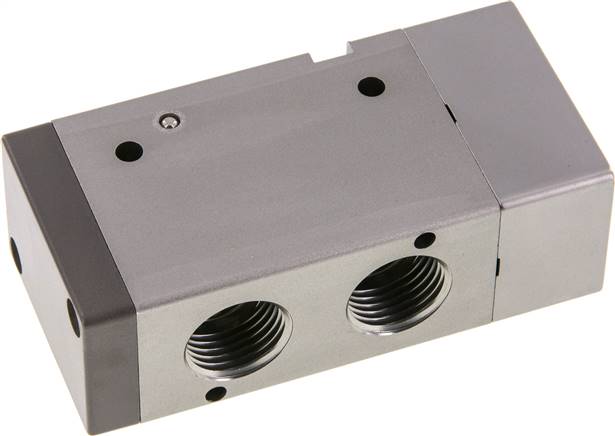

3/2-Wege Pneumatikventil, G 1/2" (Pilot G 1/8"), Federrückstellung (NO)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftLebensdauer:min. 40 Mio. Schaltspiele*mechanische FederWeitere Eigenschaften:FunktionFederrückstellung (NO)*GewindeG 1/2 (Pilot G 1/8)Durchfluss (L/min)2.250Symbolz_3_2_wege_no_pneumatisch_luftfeder_0_47_47.epsA (mm)103B (mm)50C (mm)34D (mm)13,5E (mm)21F (mm)48G1G 1/2"H1 (mm)5,3H2 (mm)4,3J (mm)27K (mm)24,8L (mm)40,5M (mm)29,3N (mm)31,5O (mm)45P (mm)-2W (mm)0Gewicht430 g / Stk.
3/2-Wege Magnetventil G 1/8" stromlos geschlossen (NC) 230V
Werkstoffe:Körper: Messing (DN 25 & DN 40: Rotguss), Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:0°C bis max. +80°C (G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf, **Achtung: Druckeingang an Anschluss 2, Entlüftung über Anschluss 3Weitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1/8"Betriebsdruck (bar)0 - 7DN (mm)2,5Einbaulagestehender Magnetkv-Wert* (L/min)3,4MagnetspuleGTemperaturbereich (°C)-10 bis +130Gewicht370 g / Stk.

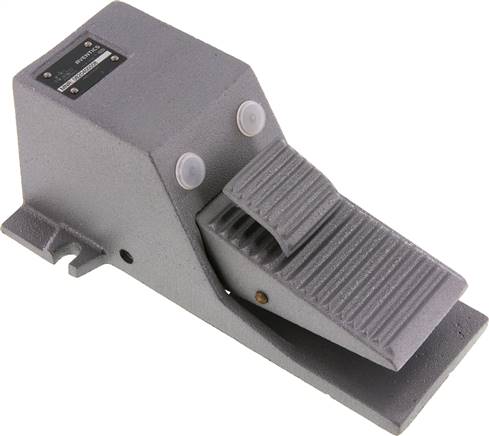

3/2-Wege-Fußventil, G 1/4", Raste
Werkstoffe:Ventil: Aluminium, Körper: Kunststoff (Typ Heavy Duty: Aluminium), Fußpedal: Aluminium (Typ Standard: Kunststoff)Temperaturbereich:-10°C bis +60°CBetriebsdruck:2,5 - 10 bar (Baureihe Heavy Duty: 0 - 10 bar)Medien:geölte und ungeölte, gefilterte Druckluft* Standardstellung ist NO. Durch Tausch von zwei Verschlussstopfen (4 -> 2 & 5 -> 3) auch als NC verwendbar.Weitere Eigenschaften:Schaltung3/2-WegeFunktionRasteBaureiheHeavy DutyGewindeG 1/4"Durchfluss (L/min)600Symbolz_f314_k.epsBetriebsdruck (bar)0 - 10Gewicht1,3 kg / Stk.
Ventilterminal 8x5/2-Wege, Multipol, G 1/8" an Ventilen (oben)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:ca. 700 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5422-18Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5221-18) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen8AbgängeG 1/8 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)27B (mm)20C (mm)30D (mm)106,7E (mm)119,1F (mm)127,6G1G 1/8"G2G 1/4"H (mm)4,3K (mm)171,0L (mm)163,0P (mm)16Q (mm)15,4R (mm)29,8S (mm)64,3Gewicht2 kg / Stk.
3/2-Wege Magnetventil, G 1/4", Luftfederrückstellung (NO), 24 V=
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
Ventilterminal 8x5/2-Wege, Multipol, M 7 an Grundplatte (seitlich)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen8AbgängeM 7 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 7G2G 1/8"H (mm)4,2K (mm)135,0L (mm)127,0M (mm)6,5N (mm)11,3O (mm)6,0P (mm)11,5Q (mm)12,5R (mm)25S (mm)59,5Gewicht1,3 kg / Stk.
Ventilterminal 8x5/2-Wege, Multipol, M 5 an Grundplatte (seitlich)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen8AbgängeM 5 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)135,0L (mm)127,0M (mm)6,5N (mm)11,3O (mm)5,5P (mm)11,5Q (mm)13,0R (mm)25S (mm)59,5Gewicht1,3 kg / Stk.
3/2-Wege (NC/NO)-Endschalter, G 1/4", Rolle, Edelstahl
Werkstoffe:Körper und Schieber: 1.4436, Dichtung: FKM, Schaltnocke / Rolle: 1.4436 (Typ ER 05 ... ES: POM)Temperaturbereich:-20°C bis max. +180°C (Typ ER 05 ... ES: bis max. +75°C)Betriebsdruck:-0,95 bis 12 barMedien:geölte und ungeölte Druckluft und ungiftige Gase (50 ?m)Schalttafeleinbau (nur Typen E ... ES und ERT ... ES):Im Lieferumfang sind zwei Muttern für den Schalttafeleinbau enthalten (Lochdurchmesser: 24 mm, max. Blechdicke: 5 mm)*Gehäuseentlüftung: G 1/8"Weitere Eigenschaften:Funktion3/2-Wege (NC/NO)BetätigungRolleGewindeG 1/4"Betätigungskraft bei 10 bar (N)76Durchfluss (L/min)500Symbolz_er311es_k.epsTemperaturbereich (°C)-20 bis +180Gewicht500 g / Stk.
Ventilterminal 6x5/2-Wege, Multipol, M 5 an Grundplatte (seitlich)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen6AbgängeM 5 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)112,0L (mm)104,0M (mm)6,5N (mm)11,3O (mm)5,5P (mm)11,5Q (mm)13,0R (mm)25S (mm)59,5Gewicht1 kg / Stk.
3/2-Wege Pneumatikventil, G 1/4" (Pilot G 1/8"), Federrückstellung (NO)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftWeitere Eigenschaften:FunktionFederrückstellung (NO)GewindeG 1/4 (Pilot G 1/8)Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)980Symbolz_asv161_2no_k.epsGewicht145 g / Stk.
Ventilterminal 6x5/2-Wege, Multipol, M 7 an Grundplatte (seitlich)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen6AbgängeM 7 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 7G2G 1/8"H (mm)4,2K (mm)112,0L (mm)104,0M (mm)6,5N (mm)11,3O (mm)6,0P (mm)11,5Q (mm)12,5R (mm)25S (mm)59,5Gewicht1,1 kg / Stk.
Ventilterminal 10x5/2-Wege, Multipol, M 7 an Ventilen (oben)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen10AbgängeM 7 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 7G2G 1/8"H (mm)4,2K (mm)158,0L (mm)150,0P (mm)11,5R (mm)25S (mm)59,5Gewicht1,5 kg / Stk.
