3/2-Wege Magnetventil, M 5, Federrückstellung (NC), 12 V=, Pilot: Polyamid
Werkstoffe:Körper: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 20 msNennweite:1,1 mmSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LLieferumfang:Ventil inkl. Verkettungszubehör und Verschlussschraube (für Einzelverwendung des Ventils).Vorteile:•durch die mitgelieferte Dichtung und Schraube, lassen sich mehrere Ventile einfach miteinander verketten.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=AusführungNorm-Stecker (Größe 0)FunktionFederrückstellung (NC)GewindeM 5Betriebsdruck (bar)0 - 8Durchfluss (L/min)28Symbolz_ysv10_2nc_k.epsGewicht85 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x180
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)180Gewicht28 g / Stk.
3/2-Wege Magnetventil, M 5, Federrückstellung (NO), 230 V AC, Pilot: Polyamid
Werkstoffe:Körper: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 20 msNennweite:1,1 mmSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LLieferumfang:Ventil inkl. Verkettungszubehör und Verschlussschraube (für Einzelverwendung des Ventils).Vorteile:•durch die mitgelieferte Dichtung und Schraube, lassen sich mehrere Ventile einfach miteinander verketten.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACAusführungNorm-Stecker (Größe 0)FunktionFederrückstellung (NO)GewindeM 5Betriebsdruck (bar)0 - 8Durchfluss (L/min)28Symbolz_ysv10_2no_k.epsGewicht85 g / Stk.
Reihenleiste (2-fach) für SF3000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PRS)Gewicht190 g / Stk.
5/2-Wege Magnetventil, G 1/8", Impulsventil, 24 V=, Norm-Stecker Grösse 0
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=AusführungNorm-Stecker (Größe 0)FunktionImpulsventilGewindeG 1/8"Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)590Symbol\z_sf1110_imp_k.epsGewicht190 g / Stk.
3/2-Wege Drucktaster-Ventil, blau (22,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:22,5 mm*mit weißem Kreis (AUS), **mit weißem Strich (EIN)Weitere Eigenschaften:BetätigungDrucktasterFarbeblauBetätigungskraft (N)13Ersatz-BetätigerT 2211 BLAU RGewicht65 g / Stk.
SF2000 - Terminalbox mit Sprungmodul (14 Stat.)
Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF2000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:Stationen (Stk)14BeschreibungTerminalbox mit SprungmodulA (mm)287B (mm)275Mehrfachanschlussplatte (Luft)MF2500-14Gewicht550 g / Stk.
Endplatte mit zwei Ventilplätzen RF 10 E2
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 10BeschreibungEndplatte mit zwei VentilplätzenMontageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht550 g / Stk.
FUTURA 3/2-Wege Pneumatikventil (NC, G1/8"), G 1", , Futura 4
Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:2 - 10 bar (pneumatisch betätigt: 2 - 16 bar)Leistungsaufnahme:2,5 W / 3 VA (50 Hz)Schutzart:IP 65 (Steckergröße 0C)Lieferumfang:Ventil inkl. Schalldämpfer in AbluftgewindeWeitere Eigenschaften:Ausführung3/2-Wege Pneumatikventil (NC, G1/8)BaureiheFutura 4GewindeG 1"AbluftgewindeG 1/2"Durchfluss (L/min)12500H (mm)150H1 (mm)67L (mm)85BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FEingangsdruck (bar)2 - 16Gewicht1 kg / Stk.
5/3-Wege Handhebelventil, Mittelstellung geschlossen, Raste, G 1/2"
Werkstoffe:Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglich*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:FunktionMittelstellung geschlossen, RasteGewindeG 1/2"Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)0 - 12A (mm)70B (mm)40C (mm)106D (mm)50Ø E (mm)6,5Ø F (mm)40H (mm)148I (mm)51L (mm)193M (mm)36N (mm)36Gewicht1,4 kg / Stk.
3/2-Wege (NC/NO) Endschalter mit Nocke, M 5
Werkstoffe:Gehäuse: Aluminium eloxiert, Innenteile: Messing, Stahl rostfrei und Aluminium, Dichtungen: NBR, Hebel: Aluminium, Stößel und Rolle: Stahl und KunststoffTemperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftWeitere Eigenschaften:Funktion3/2-Wege (NC/NO)BetätigungNockeGewindeM 5Nennweite (mm)2,5Durchfluss (L/min)130Betriebsdruck (bar)0 - 10Betätigungskraft bei 6 bar (N)14Gewicht26 g / Stk.

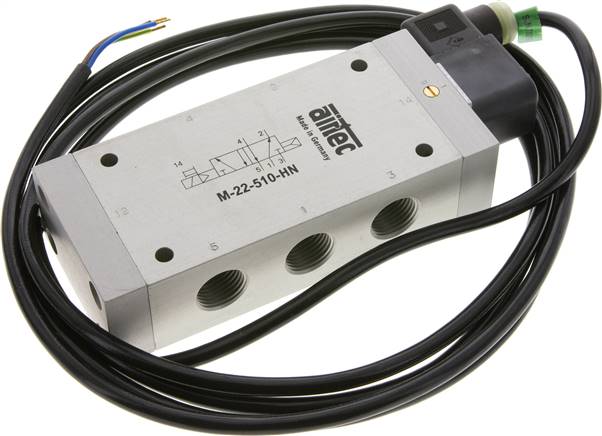

5/2-Wege Magnetventil, G 1/2", Luftfeder, 24 V= (ATEX)
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 510: O, Steckergröße 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V= (ATEX)Rückstellung durchLuftfederGewindeG 1/2"Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)1 - 10Leistungsaufnahme DC/AC (Anzug)4 (7) VAGewicht1,4 kg / Stk.
Federstabventil, Ersatzfederstab, EF25
Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte Druckluft*bei 6 bar, **geringer Eigenluftverbrauch und sehr geringe BetätigungskraftWeitere Eigenschaften:FunktionErsatzfederstabGewicht1.5 g / Stk.
Multipol-Ventilterminal, G1/4", 6 Stationen, 24V DC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<50 ms, max. 5 Schaltspiele / Sek.Steuerspannung:24 V=Spannungstoleranz:? 10 %Schutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED und SchutzbeschaltungHinweis:Die Ventilplätze werden von dem Multipolanschluss her aufsteigend gezählt. Der PIN zur Ansteuerung eines Ventilplatzes entspricht der Nummer des Ventilplatzes.Vorteile:•besonders preiswert, •kompakte Bauform, •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •Ventile können einfach durch andere RV-Ventile getauscht werdenDurchfluss je Ventilstation:800 l/minLeistungsaufnahme:3 W / StationWeitere Eigenschaften:Anzahl Stationen6A (mm)51,5B (mm)30,3C (mm)64D (mm)123,8E (mm)19,8F (mm)21G (mm)27K (mm)161L (mm)149N6Gewicht1,7 kg / Stk.
3/2-Wege Pneumatikventil, G 1/4" (Pilot G 1/8"), Federrückstellung (NO), Luftfeder
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftLebensdauer:min. 40 Mio. Schaltspiele*LuftfederWeitere Eigenschaften:FunktionFederrückstellung (NO)*GewindeG 1/4 (Pilot G 1/8)Durchfluss (L/min)800Symbolz_3_2_wege_no_pneumatisch_luftfeder_o_federunterst_0_47_47.eA (mm)73B (mm)35C (mm)22D (mm)8,2E (mm)18,5F (mm)25G1G 1/4"H1 (mm)4,2H2 (mm)3,3J (mm)17K (mm)16L (mm)30M (mm)19,8N (mm)22,5O (mm)32P (mm)-1,5W (mm)0Gewicht125 g / Stk.
5/3-Wege Magnetventil, G 1/4", Mittelstellung geschlossen, 24 V=, mit 3m Kabel
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 530, M 20 533: O, Steckergröße 0)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U

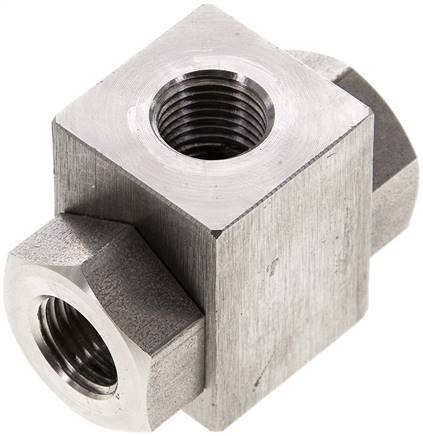

ODER-Ventil, G 1/4", Edelstahl
Werkstoffe:Körper: 1.4436, Dichtungen: FKMTemperaturbereich:-20°C bis +180°CBetriebsdruck:0 - 12 barMedien:geölte und ungeölte Druckluft und Gase, aggressive Gase und Flüssigkeiten, Öle und Wasser (50 µm)Weitere Eigenschaften:GewindeG 1/4"Durchfluss (L/min)1.350Gewicht175 g / Stk.

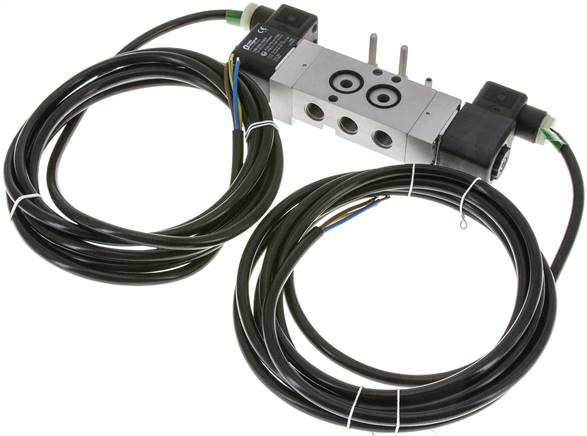

NAMUR-Magnetventil, 5/2-Wege (Impulsventil), G 1/4", 230 V AC (ATEX)
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:3 - 10 bar (Impulsventil: 2 - 10 bar)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Funktion:3/2-Wege Ausführung entlüftet in den Federraum des Antriebes, daher ist eine Abluftdrosselung nicht möglich. Bei 5/2-Wege Ausführung ist eine Abluftdrosselung (Geschwindigkeitsregulierung) mit Hilfe von 2 Stk. Drosselschalldämpfern DS 14 möglich. Bitte Drosselschalldämpfer gesondert bestellen.*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
3/2-Wege Magnetventil, M 5, Federrückstellung (NO), 24 V=, Pilot: Polyamid
Werkstoffe:Körper: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 20 msNennweite:1,1 mmSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LLieferumfang:Ventil inkl. Verkettungszubehör und Verschlussschraube (für Einzelverwendung des Ventils).Vorteile:•durch die mitgelieferte Dichtung und Schraube, lassen sich mehrere Ventile einfach miteinander verketten.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=AusführungNorm-Stecker (Größe 0)FunktionFederrückstellung (NO)GewindeM 5Betriebsdruck (bar)0 - 8Durchfluss (L/min)28Symbolz_ysv10_2no_k.epsGewicht85 g / Stk.
FUTURA 3/2-Wege Pneumatikventil (NC, G1/8"), G 3/8", , Futura 2
Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:2 - 10 bar (pneumatisch betätigt: 2 - 16 bar)Leistungsaufnahme:2,5 W / 3 VA (50 Hz)Schutzart:IP 65 (Steckergröße 0C)Lieferumfang:Ventil inkl. Schalldämpfer in AbluftgewindeWeitere Eigenschaften:Ausführung3/2-Wege Pneumatikventil (NC, G1/8)BaureiheFutura 2GewindeG 3/8"AbluftgewindeG 1/2"Durchfluss (L/min)4300H (mm)118H1 (mm)57L (mm)63BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)2 - 16Gewicht550 g / Stk.

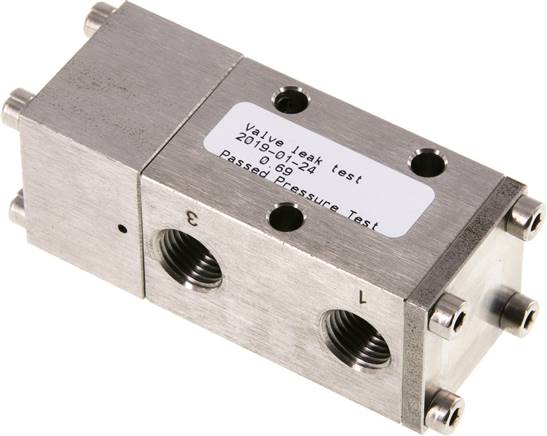

3/2-Wege (NC/NO) Pneumatikventil, G 1/4" (Pilot G 1/8"), Federrückstellung
Werkstoffe:Körper und Schieber: 1.4436, Dichtungen: FKMTemperaturbereich:-20°C bis +180°CBetriebsdruck:-0,95 bis 12 barMedien:geölte und ungeölte Druckluft und ungiftige Gase (50 µm)*abhängig vom Betriebsdruck, **Gehäuseentlüftung: G 1/8"Weitere Eigenschaften:Schaltung3/2-Wege (NC/NO)FunktionFederrückstellungGewindeG 1/4 (Pilot G 1/8)Steuerdruck* (bar)2,5 - 12Durchfluss (L/min)500Symbolz_p311esg_k.epsGewicht500 g / Stk.

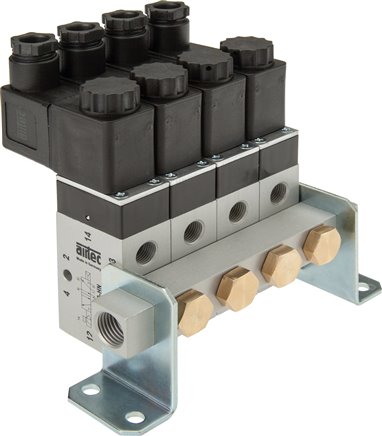

P-Leiste inkl. Hohlschrauben und Dichtungen für Ventilbaureihe M05 / P05 R 181/12
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungP-Leiste inkl. Hohlschrauben und DichtungenStationen (Stk)12für Ventilbaureihe05A (mm)25,25B (mm)30C (mm)40D (mm)10E (mm)19F (mm)7GG 1/8"H (mm)30JG 1/4"K (mm)19SW (mm)14Gewicht400 g / Stk.
RE46 Drucktrennung für 2 Druckbereiche
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungZubehörBeschreibungDrucktrennung für 2 DruckbereicheGewicht19 g / Stk.
3/2-Wege Pneumatikventil, G 1/4" (Pilot G 1/8"), Federrückstellung (NO), 1150 l/min
3/2-Wegeventil, pneumatisch, »3A«, monostabil, NO, G 1/4, Betriebsdruck 1,5 - 8 bar, Temperaturbereich max. 70 °C, 1300 l/min3/2-Wegeventile- pneumatisch -Technische Daten:Betriebsdruck min.1.5 barBetriebsdruck max.8 barTemperaturbereich max.70 °CDurchflusswertmessungbei P1 = 8 bar, P2 VentilkörperAluminiumlegierungSteuerluftanschlussG 1/8AnschlussG 1/4Funktion3/2 NOBetätigungmonostabilDurchfluss1300 l/minAnschluss EntlüftungG 1/4Baugröße300Symbol24Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 463. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 463 (siehe Downloads).
