Zylinderschraube DIN 912 für NG 6-Ventile, M 5x120
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)120Gewicht19 g / Stk.
Blindplatte für Reihenleiste YMF10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben (Ventile bitte separat bestellen)Anschlussgewinde:Zuluft & Abluft: 4 x M 5, Abgänge: M 5Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht2.2 g / Stk.
Ersatzdichtung und Schrauben für V 34-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV40BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht13 g / Stk.
Ersatzdichtung und Schrauben für V 54-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV40BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht14 g / Stk.
Reihenleiste (2-fach) für SF4000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PRS)Gewicht270 g / Stk.
Dichtungssatz für MF4500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:BeschreibungErsatzdichtungen und Ersatzschrauben für VentilmontageGewicht11 g / Stk.

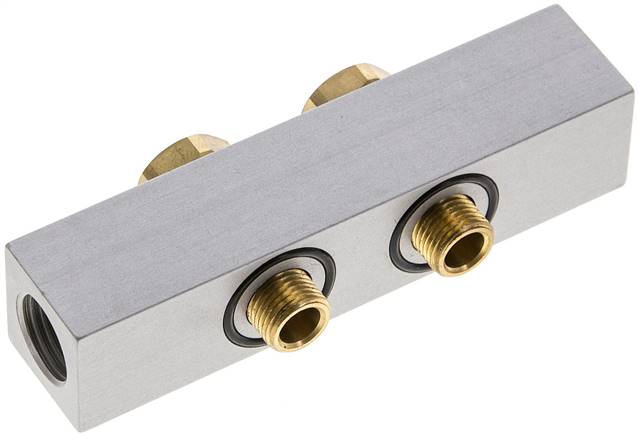

P-Leiste inkl. Hohlschrauben und Dichtungen für Ventilbaureihe M05 / P05 R 181/2
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungP-Leiste inkl. Hohlschrauben und DichtungenStationen (Stk)2für Ventilbaureihe05A (mm)25,25B (mm)30C (mm)40D (mm)10E (mm)19F (mm)7GG 1/8"H (mm)30JG 1/4"K (mm)19SW (mm)14Gewicht85 g / Stk.

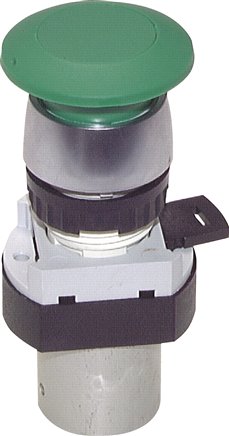

3/2-Wege Pilztaster-Ventil, grün (22,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:22,5 mm*mit weißem Kreis (AUS), **mit weißem Strich (EIN)Weitere Eigenschaften:BetätigungPilztasterFarbegrünBetätigungskraft (N)13Ersatz-BetätigerT 2212 GRUN RGewicht70 g / Stk.
Ersatzdichtung und Schrauben für V 53-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV30BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht9.9 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x100
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)100Gewicht16 g / Stk.
Ersatzdichtung und Schrauben für V 33-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV30BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht11 g / Stk.
Multipol-Verbindungskabel 0,5 mtr. SUB-D
Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF2000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:Beschreibung0,5 mtr. Multipol-Verbindungskabel beiderseits D-Sub 25-poliGewicht130 g / Stk.
Ersatzdichtung und Schrauben für V 32-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV20BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht5.7 g / Stk.
Reihenleiste (2-fach) für SF4000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PR)Gewicht230 g / Stk.
Ersatzdichtung und Schrauben für V 52-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV20BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht5.7 g / Stk.
O-Ringe (3 Stk.)
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungZubehörBeschreibungO-Ringe (3 Stk.)Gewicht1.5 g / Stk.
Ersatzdichtung und Schrauben für V 51-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV10BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht4.9 g / Stk.
Ersatzdichtung und Schrauben für V 31-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV10BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht5.1 g / Stk.
Reihenleiste (2-fach) für SF2000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PRS)Gewicht165 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x80
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)80Gewicht13 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x70
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)70Gewicht11 g / Stk.
Reihenleiste (6-fach) für SF3000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)6BeschreibungAnschlussplatte (PRS)Gewicht460 g / Stk.
Reihenleiste (10-fach) für SF4000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)10BeschreibungAnschlussplatte (PRS)Gewicht900 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x50
Verwendung:Diese magnetbetätigten Wegeventile werden hauptsächlich für Start, Stop und Richtungsänderung der Flüssigkeit in hydraulischen Systemen eingesetzt. Durch Verwendung von NG 6 Druck-, Strom- und Sperrzwischenplattenventilen lassen sich in stapelförmiger Anordnung Schaltkreise auf engstem Raum realisieren.Werkstoffe:Gehäuse: Sphäroguss, Innenteile: Stahl, Dichtungen: NBRTemperaturbereich:-30°C bis +80°CBetriebsdruck:0 - 350 barNenndurchfluss:bis ca. 80 l/min (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/minMedien:Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 2,8 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)Hinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Information:Bitte vergessen Sie nicht Schrauben und Ventilstecker zu bestellen.*unsere Einsatzempfehlung, **Achtung: Nur diese Festigkeitsklasse darf verwendet werden!Weitere Eigenschaften:AusführungBosch-RexrothBauformZylinderschrauben mit Innensechskant, Festigkeit: 10.9 / 12.Gewicht8.4 g / Stk.
