Reihenleiste (2-fach) für SF1000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/8"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PRS)Gewicht100 g / Stk.
5/2-Wege Endschalter mit Nocke, G 1/8"
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Stahl rostfrei, Messing und Aluminium, Hebel: Aluminium, Stößel und Rolle: Stahl rostfrei und KunststoffTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftNennweite:4 mm*bei 6 bar, **auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:BetätigungNockeGewindeG 1/8"Betriebsdruck (bar)0 - 12Durchfluss (L/min)320Betätigungskraft* (N)28Symbolz_zairtec8_nocke_k.epsGewicht115 g / Stk.

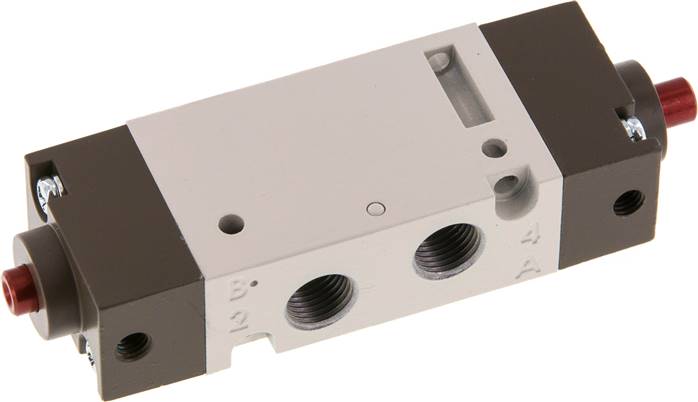

5/2-Wege Pneumatikventil, G 1/8" (Pilot M5), Impulsventil
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftWeitere Eigenschaften:Schaltung5/2-WegeFunktionImpulsventilGewindeG 1/8 (Pilot M5)Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)590Symbolz_av110_imp_k.epsGewicht120 g / Stk.
SF2000 - Terminalbox mit Sprungmodul (12 Stat.)
Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF2000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:Stationen (Stk)12BeschreibungTerminalbox mit SprungmodulA (mm)249B (mm)237Mehrfachanschlussplatte (Luft)MF2500-12Gewicht480 g / Stk.
ISO 1 Verschlussplatte für Leerstationen inkl. Flanschdichtung und Befestigungss
Lieferumfang:Platte ohne Flanschdichtung und BefestigungsschraubenWeitere Eigenschaften:BeschreibungVerschlussplatte für Leerstationen inkl. Flanschdichtung undGewicht75 g / Stk.
Reihenleiste (6-fach) für SF1000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/8"Weitere Eigenschaften:Stationen (Stk)6BeschreibungAnschlussplatte (PRS)Gewicht210 g / Stk.
5/2-Wege Magnetimpulsventil, G 1/4", 230 V AC (ATEX), 2 -10 bar
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 520: O, Steckergröße: 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
Mehrfachanschlussplatte (2-fach) für 3/2-Wege Ventile zu V 31-2
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)2BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)31,0E (mm)19,0F (mm)16,0G (mm)13H (mm)2J (mm)4,5K (mm)19,0LG 1/8"M (mm)17,5N (mm)11,25Gewicht65 g / Stk.
RE46 Befestigungsfüße für Flanschmontage
RE46-B-01 RE46 Befestigungsfüße für FlanschmontageWeitere Eigenschaften:BeschreibungBefestigungsfüße für FlanschmontageGewicht60 g / Stk.
Reihenleiste (2-fach) für SF1000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/8"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PR)Gewicht75 g / Stk.
Mehrfachanschlussplatte (2-fach) für 3/2-Wege Ventile zu V 32-2
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)2BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)45,0E (mm)30,0F (mm)22,5G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)24,0N (mm)13,50Gewicht115 g / Stk.
5/3-Wege Magnetventil, G 1/4", Mittelstellung geschlossen, 24 V AC
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 530, M 20 533: O, Steckergröße 0)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung24 V ACFunktionMittelstellung geschlossenGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.300Betriebsdruck (bar)3 - 8Leistungsaufnahme DC/AC (Anzug)4 (7) VASymbolez_m530hn_k.epsGewicht550 g / Stk.
Mehrfachanschlussplatte (2-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 51-2
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)2BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)58,0E (mm)30,0F (mm)28,0G (mm)13H (mm)2J (mm)4,5K (mm)23,0LG 1/4"M (mm)40,0N (mm)9,00O (mm)4,5P (mm)20Gewicht100 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x170
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)170Gewicht26 g / Stk.
Verschlussplatte für Leerstation für Ventilbaureihe M07 / P07 Typ R 143/V
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungVerschlussplatte für Leerstationfür Ventilbaureihe07Gewicht125 g / Stk.
Mehrfachanschlussplatte (2-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 52-2
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)2BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)59,0E (mm)38,0F (mm)35,0G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)43,0N (mm)9,00O (mm)5,4P (mm)21Gewicht105 g / Stk.

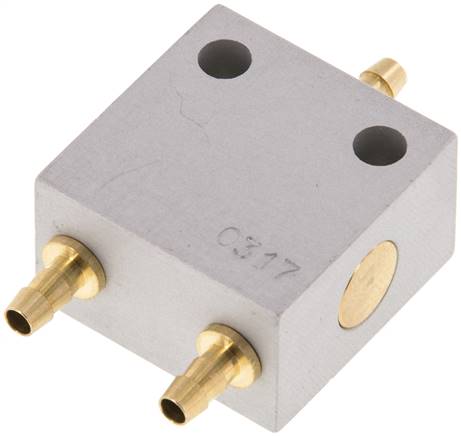

ODER-Ventil Steckschlauch 4,3 x 3, Präzision
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Messing und Stahl rostfrei (Standardausführung: Messing und Kunststoff), Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°C (Standardausführung: max. +60°C)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:-0,95 - 10 bar (Standardausführung: 2 - 10 bar)Funktion:Am Ausgang A erscheint ein Signal, wenn am Eingang X oder Y ein Signal ansteht. Wenn an beiden Eingängen Signale anstehen, so kommt der höhere Druck zum Ausgang A. Das ODER-Ventil hat als passives Element keine eigene Entlüftung. Nach Löschen beider Eingangssignale wird über die vorgeschalteten Ventile entlüftet.Weitere Eigenschaften:BaureihePräzisionAnschlussSteckschlauch 4,3 x 3Nennweite (mm)2,5Durchfluss (L/min)120Temperaturbereich (°C)-10 bis +70Betriebsdruck (bar)-0,95 bis 10Gewicht29 g / Stk.
RE46 Verschlussplatte für freie Ventilstationen
RE16-V-EP RE46 Verschlussplatte für freie VentilstationenWeitere Eigenschaften:BeschreibungVerschlussplatte für freie VentilstationenGewicht33 g / Stk.

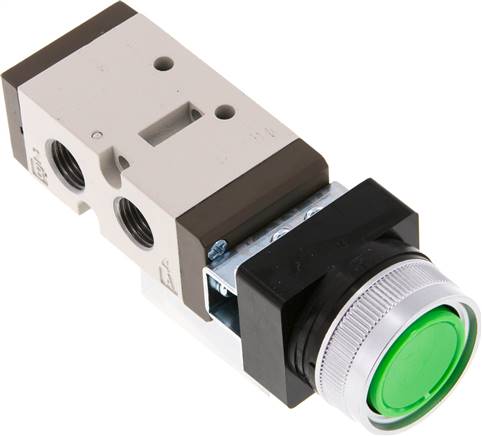

5/2-Wege Ventil G 1/4" (Abluft G 1/8"), Drucktaster grün
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:0 - 8 barNenndurchfluss:980 l/minMedien:geölte und ungeölte, gefilterte DruckluftSchalttafelbohrung:30,5 mmWeitere Eigenschaften:BetätigungDrucktasterFarbegrünGewindeG 1/4 (Abluft G 1/8)Gewicht200 g / Stk.
Verschlussplatte für Leerstation für Ventilbaureihe M05 / P05 Typ R 183/V
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungVerschlussplatte für Leerstationfür Ventilbaureihe05Gewicht65 g / Stk.
Betätigerrohr
R01F BetätigerrohrWeitere Eigenschaften:für Airtec-Ventile TypenM 04 - M 05 - KM 09 - M 07 - KM 10 - M 22 - MF 05 - MF 25 - Gewicht18 g / Stk.
3/2-Wege Handhebelventil, Raste, G 1/8"
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionRasteBaureiheVH10GewindeG 1/8"Durchfluss (L/min)500Symbolz_3_2_wege_handhebel_raste_0_47_47.epsA (mm)58,7B (mm)27C (mm)18D (mm)23,7E (mm)16,7F (mm)14G1G 1/8"H (mm)3,1J (mm)19K (mm)84M (mm)14,7N (mm)16,0O (mm)23,7P (mm)1,0W (mm)2Gewicht120 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x160
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)160Gewicht25 g / Stk.
Mehrfachanschlussplatte (4-fach) für 3/2-Wege Ventile zu V 31-4
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)4BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)31,0E (mm)19,0F (mm)16,0G (mm)13H (mm)2J (mm)4,5K (mm)19,0LG 1/8"M (mm)17,5N (mm)11,25Gewicht110 g / Stk.
