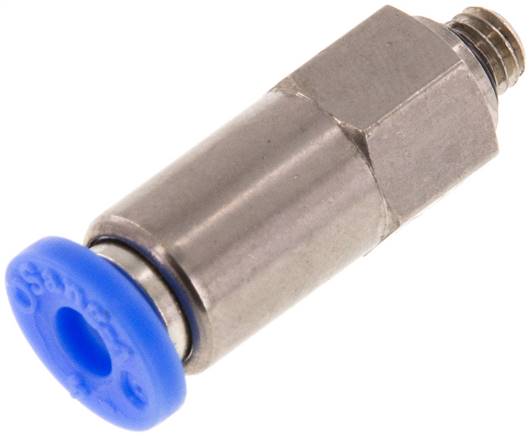

Rückschlagventil M 5-4mm, Durchfluss vom Gewinde zum Schlauch, IQS-Standard
Weitere Eigenschaften:AusführungDurchfluss vom Gewinde zum SchlauchGM 5D (mm)4Gewicht12 g / Stk.
Steckanschluss-Rückschlagventil 8mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:D (mm)8Gewicht13 g / Stk.
Steckanschluss-Rückschlagventil 6mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:D (mm)6Gewicht9 g / Stk.

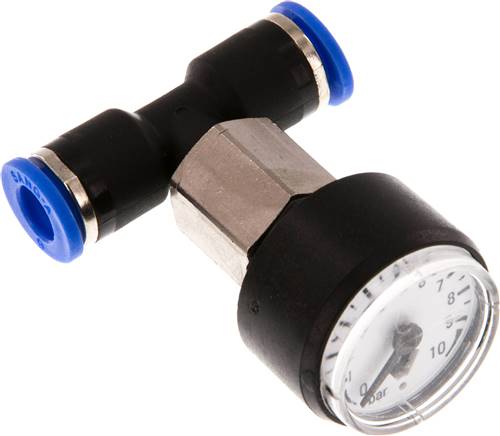

Manometer 0 - 10bar, 6mm Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinktTemperaturbereich:-20°C bis +60°CKlasse:4,0Schutzart:IP 42Medien:Druckluft, neutrale GaseWeitere Eigenschaften:Anzeigebereich (bar)0 - 10D (mm)6Skalenteilung (bar)0,5Gewicht21 g / Stk.

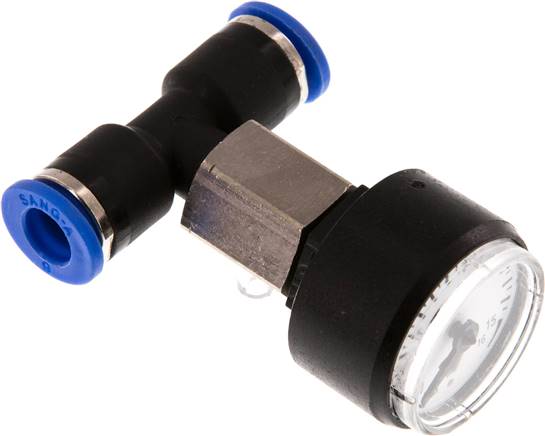

Manometer 0 - 16bar, 6mm Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinktTemperaturbereich:-20°C bis +60°CKlasse:4,0Schutzart:IP 42Medien:Druckluft, neutrale GaseWeitere Eigenschaften:Anzeigebereich (bar)0 - 16D (mm)6Skalenteilung (bar)0,5Gewicht21 g / Stk.

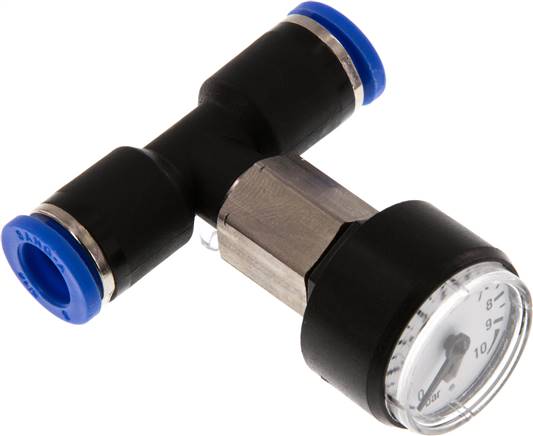

Manometer 0 - 10bar, 8mm Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinktTemperaturbereich:-20°C bis +60°CKlasse:4,0Schutzart:IP 42Medien:Druckluft, neutrale GaseWeitere Eigenschaften:Anzeigebereich (bar)0 - 10D (mm)8Skalenteilung (bar)0,5Gewicht24 g / Stk.

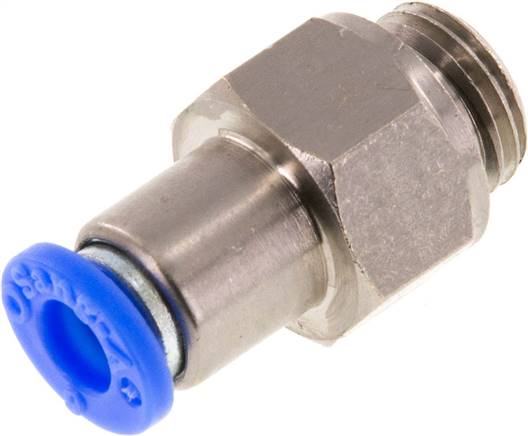

Rückschlagventil G 1/4"-6mm, Durchfluss vom Schlauch zum Gewinde, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:AusführungDurchfluss vom Schlauch zum GewindeGG 1/4"D (mm)6Gewicht30 g / Stk.

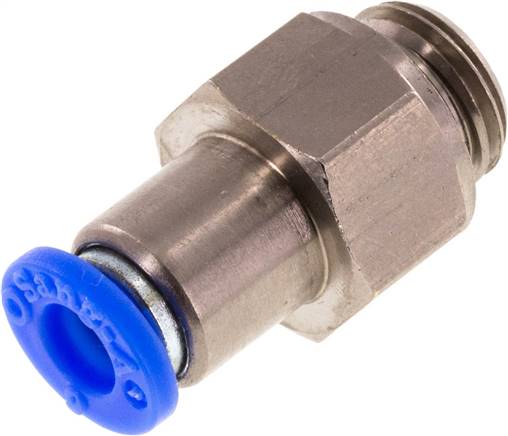

Rückschlagventil G 1/4"-6mm, Durchfluss vom Gewinde zum Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:AusführungDurchfluss vom Gewinde zum SchlauchGG 1/4"D (mm)6Gewicht30 g / Stk.

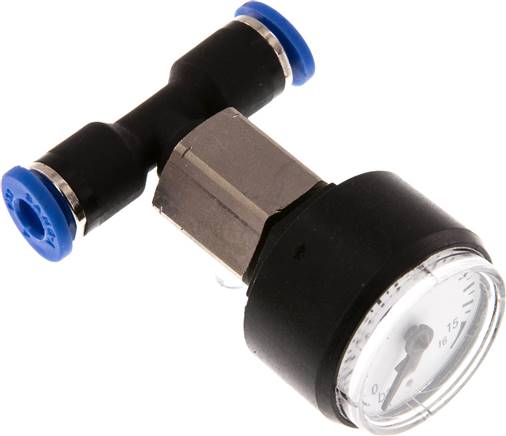

Manometer 0 - 16bar, 4mm Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinktTemperaturbereich:-20°C bis +60°CKlasse:4,0Schutzart:IP 42Medien:Druckluft, neutrale GaseWeitere Eigenschaften:Anzeigebereich (bar)0 - 16D (mm)4Skalenteilung (bar)0,5Gewicht21 g / Stk.

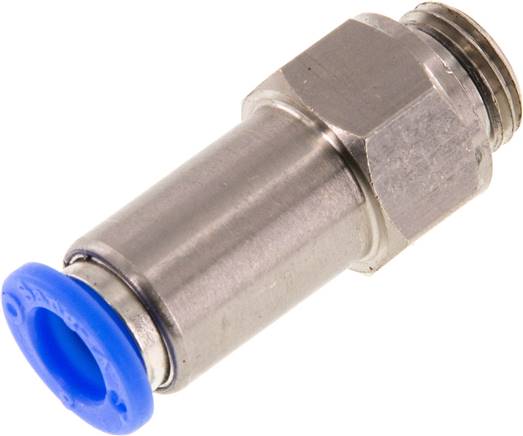

Rückschlagventil G 1/4"-8mm, Durchfluss vom Schlauch zum Gewinde, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:AusführungDurchfluss vom Schlauch zum GewindeGG 1/4"D (mm)8Gewicht35 g / Stk.

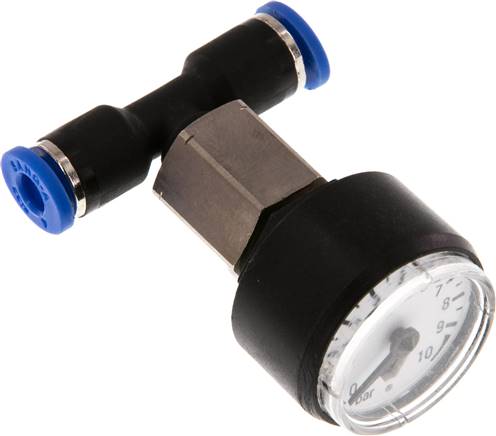

Manometer 0 - 10bar, 4mm Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinktTemperaturbereich:-20°C bis +60°CKlasse:4,0Schutzart:IP 42Medien:Druckluft, neutrale GaseWeitere Eigenschaften:Anzeigebereich (bar)0 - 10D (mm)4Skalenteilung (bar)0,5Gewicht19 g / Stk.

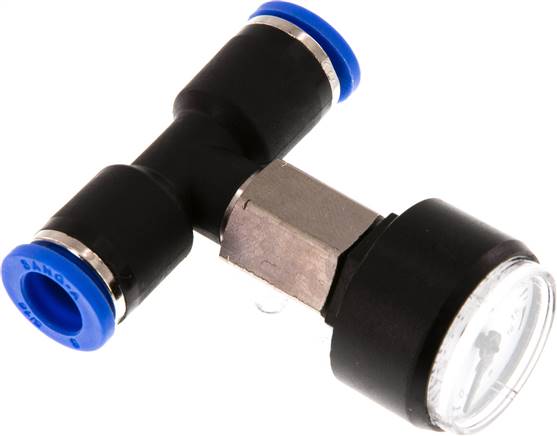

Manometer 0 - 16bar, 8mm Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinktTemperaturbereich:-20°C bis +60°CKlasse:4,0Schutzart:IP 42Medien:Druckluft, neutrale GaseWeitere Eigenschaften:Anzeigebereich (bar)0 - 16D (mm)8Skalenteilung (bar)0,5Gewicht24 g / Stk.

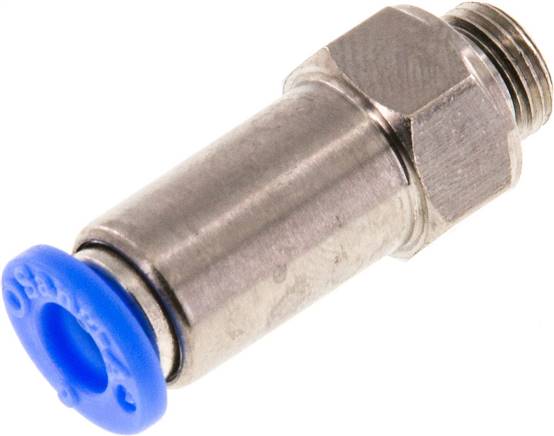

Rückschlagventil G 1/8"-6mm, Durchfluss vom Gewinde zum Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:AusführungDurchfluss vom Gewinde zum SchlauchGG 1/8"D (mm)6Gewicht23 g / Stk.

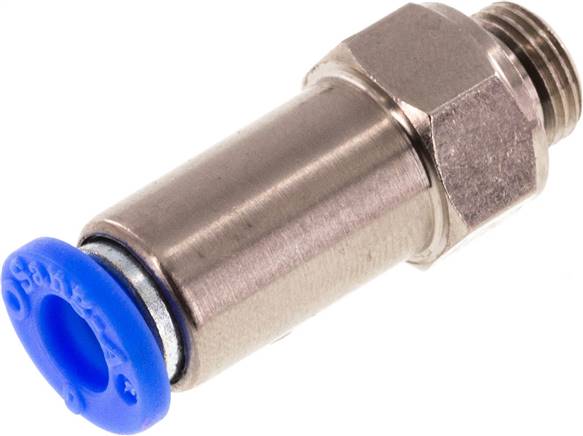

Rückschlagventil G 1/8"-6mm, Durchfluss vom Schlauch zum Gewinde, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:AusführungDurchfluss vom Schlauch zum GewindeGG 1/8"D (mm)6Gewicht23 g / Stk.

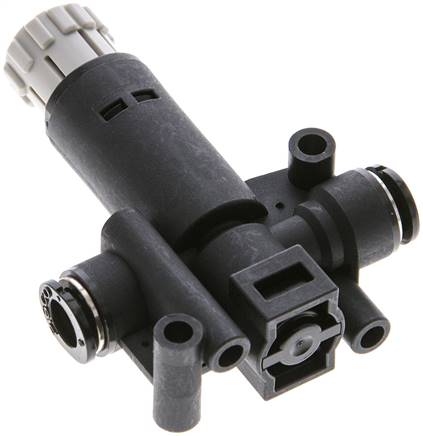

Druckregler 6-6mm, ohne Manometer, IQS-Standard
Temperaturbereich:0°C bis +60°CBetriebsdruck:0 - 10 barDruckregelbereich:1 - 8 bar (Manometeranzeige: 0,1 - 0,8 MPa)Medien:Druckluft, neutrale GaseFunktion:•Wenn der Primärdruck von P her einströmt, tritt an der Anschlussseite reduzierter Druck aus. •Die kompakte Konstruktion mit eingebautem Schnellanschlussstück erlaubt eine flexible Montage. •Der Regler ist mit einer Überdruckabsicherung versehen, was die Einstellung von pneumatischen Einrichtungen besonders vereinfacht.Weitere Eigenschaften:P (Schlauch) (mm)6A (mm)6Ausführung Anzeigeohne ManometerAusführung AnschlussSchlauch-SchlauchGewicht21 g / Stk.

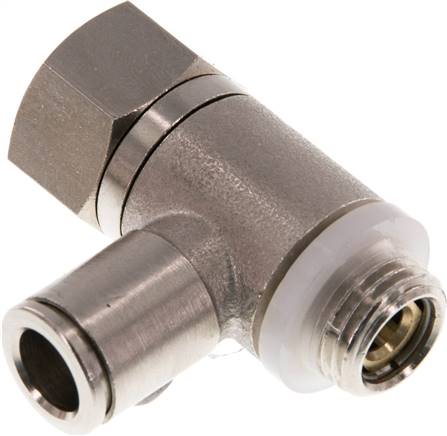

Stoppverschraubung G 1/4"-8mm, ohne Handnotbetätigung IQS-MSV
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis +80°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseFunktion:Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eines Antriebs eingesetzt werden. Liegt an dem Betätigungsanschluss ein Steuersignal an, ist der Durchfluss zwischen Ringstück und Außengewinde in beiden Richtungen möglich. Liegt kein Steuersignal an, sperrt das Ventil den Durchfluss vom Außengewinde zum Ringstück (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Ringstück zum Außengewinde (zum Antrieb hin) wird durch das Steuersignal nicht beeinflusst.Weitere Eigenschaften:Ausführungohne HandnotbetätigungRingstückmit SteckanschlussG2 Betätigung (IG)G 1/8"G1 EinschraubgewindeG 1/4"D Anschluss Ringstück Steckanschluss (mm)8Gewicht65 g / Stk.

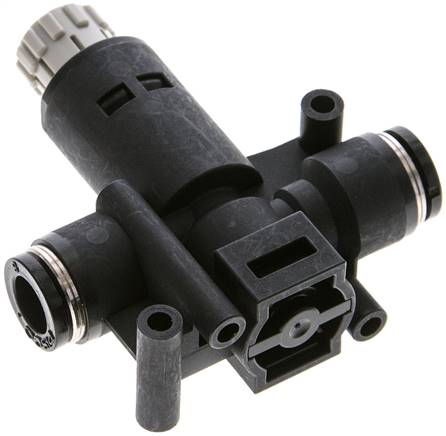

Druckregler 8-8mm, ohne Manometer, IQS-Standard
Temperaturbereich:0°C bis +60°CBetriebsdruck:0 - 10 barDruckregelbereich:1 - 8 bar (Manometeranzeige: 0,1 - 0,8 MPa)Medien:Druckluft, neutrale GaseFunktion:•Wenn der Primärdruck von P her einströmt, tritt an der Anschlussseite reduzierter Druck aus. •Die kompakte Konstruktion mit eingebautem Schnellanschlussstück erlaubt eine flexible Montage. •Der Regler ist mit einer Überdruckabsicherung versehen, was die Einstellung von pneumatischen Einrichtungen besonders vereinfacht.Weitere Eigenschaften:P (Schlauch) (mm)8A (mm)8Ausführung Anzeigeohne ManometerAusführung AnschlussSchlauch-SchlauchGewicht34 g / Stk.

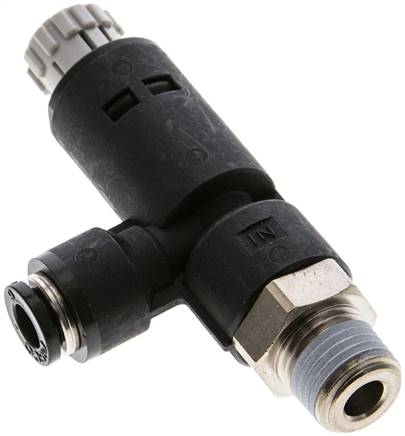

Druckregler R 1/4"-6mm, ohne Manometer, IQS-Standard
Temperaturbereich:0°C bis +60°CBetriebsdruck:0 - 10 barDruckregelbereich:1 - 8 bar (Manometeranzeige: 0,1 - 0,8 MPa)Medien:Druckluft, neutrale GaseFunktion:•Wenn der Primärdruck von P her einströmt, tritt an der Anschlussseite reduzierter Druck aus. •Die kompakte Konstruktion mit eingebautem Schnellanschlussstück erlaubt eine flexible Montage. •Der Regler ist mit einer Überdruckabsicherung versehen, was die Einstellung von pneumatischen Einrichtungen besonders vereinfacht.Weitere Eigenschaften:P (Gewinde)R 1/4"A (mm)6Ausführung Anzeigeohne ManometerAusführung AnschlussGewinde-SchlauchGewicht47 g / Stk.

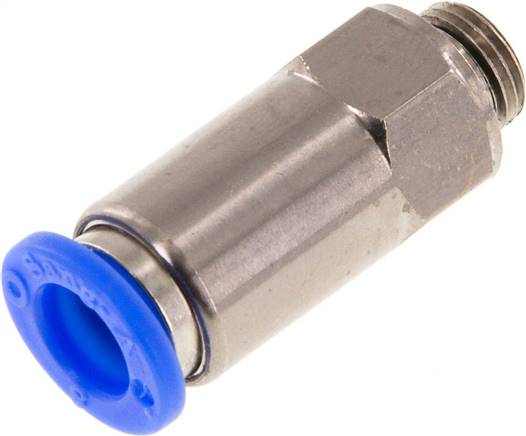

Rückschlagventil G 1/8"-8mm, Durchfluss vom Schlauch zum Gewinde, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:AusführungDurchfluss vom Schlauch zum GewindeGG 1/8"D (mm)8Gewicht25 g / Stk.

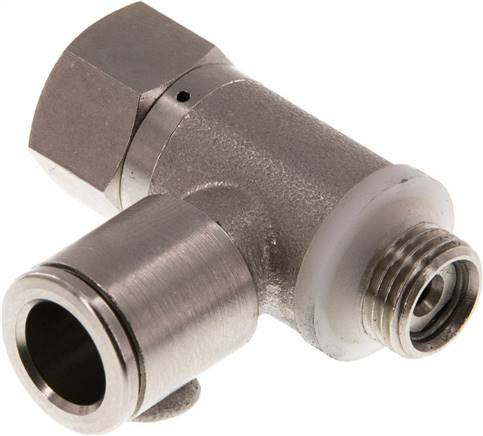

Stoppverschraubung G 1/8"-8mm, ohne Handnotbetätigung IQS-MSV
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis +80°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseFunktion:Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eines Antriebs eingesetzt werden. Liegt an dem Betätigungsanschluss ein Steuersignal an, ist der Durchfluss zwischen Ringstück und Außengewinde in beiden Richtungen möglich. Liegt kein Steuersignal an, sperrt das Ventil den Durchfluss vom Außengewinde zum Ringstück (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Ringstück zum Außengewinde (zum Antrieb hin) wird durch das Steuersignal nicht beeinflusst.Weitere Eigenschaften:Ausführungohne HandnotbetätigungRingstückmit SteckanschlussG2 Betätigung (IG)M 5G1 EinschraubgewindeG 1/8"D Anschluss Ringstück Steckanschluss (mm)8Gewicht38 g / Stk.
Winkel-Drosselrückschlagventil M 5-4mm,zuluftregelnd
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barVorteile:•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglichWeitere Eigenschaften:AusführungzuluftregelndGM 5D (mm)4Gewicht8.8 g / Stk.

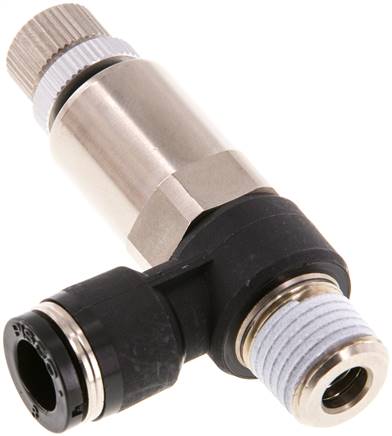

Druckregler R 1/4"-8mm, ohne Manometer, IQS-Standard
Temperaturbereich:0°C bis +60°CBetriebsdruck:0 - 10 barDruckregelbereich:1 - 8 bar (Manometeranzeige: 0,1 - 0,8 MPa)Medien:Druckluft, neutrale GaseFunktion:•Wenn der Primärdruck von P her einströmt, tritt an der Anschlussseite reduzierter Druck aus. •Die kompakte Konstruktion mit eingebautem Schnellanschlussstück erlaubt eine flexible Montage. •Der Regler ist mit einer Überdruckabsicherung versehen, was die Einstellung von pneumatischen Einrichtungen besonders vereinfacht.Weitere Eigenschaften:P (Gewinde)R 1/4"A (mm)8Ausführung Anzeigeohne ManometerAusführung AnschlussGewinde-SchlauchGewicht60 g / Stk.

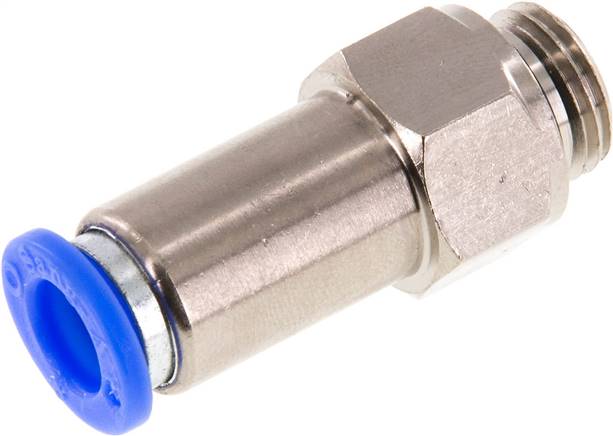

Rückschlagventil G 1/4"-8mm, Durchfluss vom Gewinde zum Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:AusführungDurchfluss vom Gewinde zum SchlauchGG 1/4"D (mm)8Gewicht35 g / Stk.
Inline-Funktionsverbinder
Die Serie ist ultramodular aufgebaut. Die Komponenten können wie folgt eingebaut werden:
- parallel / in Serie / in Kombination parallel & Serie
Lieferbar als
- Schlauch / Schlauch-Verbindung mit zwei Steckverbindungen
- Gewinde / Schlauch-Verbindung mit je einer Steckverbindung und einem vernickelten Messinggewinde
Materialien:
- Grundkörper: Technopolymer
- Dichtmaterial: NBR
- Innenteile: Messing vernickelt, Messing, Technopolymer, rostfreier Stahl
- Temperaturbereich: -20 °C bis +60 °C
- Pneumatiksymbole: auf dem Gehäuse
- Montagemöglichkeiten: Wandmontage (Bohrungen am Gehäuse vorhanden) / Winkelmontage (Befestigungswinkel als Zubehör lieferbar) / Schalttafelmontage (mit Winkel oder Kontermutter)
