Rückschlagventile bei DF: Auf die Durchflussrichtung kommt es an!
Entdecken Sie unser umfangreiches Sortiment an Rückschlagventilen - robust, sicher & zuverlässig! Wählen Sie zwischen Druckluft Rückschlagventilen aus Messing oder Edelstahl, mit vollem oder reduziertem Durchgang, in Kleinstbauweise oder in Schrägsitzausführung, als Drosselrückschlagventil mit Zuluft- oder Abluftdrossel und vieles mehr – finden Sie hier Ihr passendes Rückschlagventil!
Was ist ein Rückschlagventil?
Unter einem Rückschlagventil versteht man ein Sperrventil, das den Durchfluss in nur eine Richtung ermöglicht. Flüssigkeiten, Gase oder Druckluft können mithilfe von Rückschlagventilen in der vorgegebenen Strömungsrichtung frei fließen – auf der anderen Seite ist der Durchfluss (Rückfluss) gesperrt. Dabei wird der Durchgang vom Ventil selbsttätig verschlossen. Man findet die praktischen Rückflussverhinderer häufig im Bereich von Druckluftsystemen – dort gewährleisten Rückschlagventile eine einheitliche Durchflussrichtung und sorgen am Kompressor beispielsweise dafür, dass die Druckluft aus dem Behälter nicht in den Verdichter zurückfließt. Häufig kommen die Rückschlagarmaturen auch in Heizungs- oder Trinkwassersystemen, Kühlkreisläufen, in der Wasseraufbereitung oder im industriellen Bereich zum Einsatz.
Wie funktioniert ein Rückschlagventil?
In jedem Rückschlagventil findet man einen sog. Sperrkörper (Kugel, Kegel, Klappe oder ähnliches). Erreicht das Medium den Sperrkörper in der gewünschten Richtung, kann der Sperrkörper passiert werden. Erreicht das Medium das Schließelement hingegen in der entgegengesetzten Richtung, macht das Rückschlagventil dicht. Der Schließvorgang wird je nach Bauart des Ventils per Feder im Ventil, von der Schwerkraft oder vom Fließdruck unterstützt. Zum Öffnen eines federbelasteten Ventils muss ein gewisser Öffnungsdruck angewendet werden, um den Durchfluss wieder freizumachen. Da die Rückschlagventile einen simplen mechanischen Aufbau aufweisen, benötigen sie keine externe Steuerung, sie öffnen und schließen bei Durchfluss selbsttätig. Gut zu wissen: Auf den Produktdatenblättern der Hersteller werden oft die typischen Schaltzeichen für Sperrventile vermerkt. Daran erkennen Sie, ob ein Ventil federbelastet ist oder nicht.

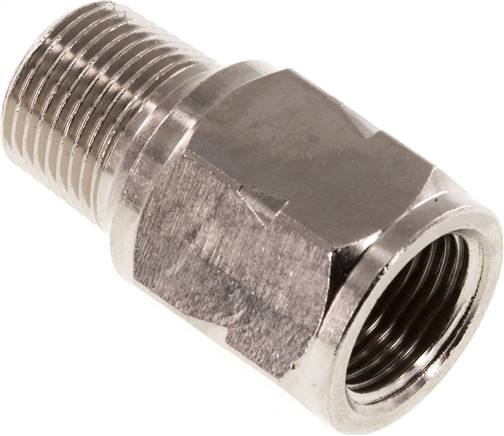

Wie sieht ein Druckluft Rückschlagventil aus?

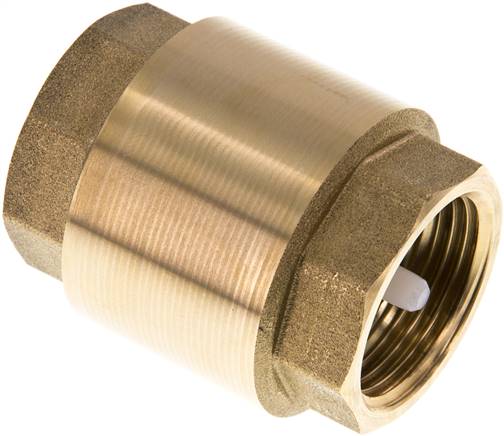

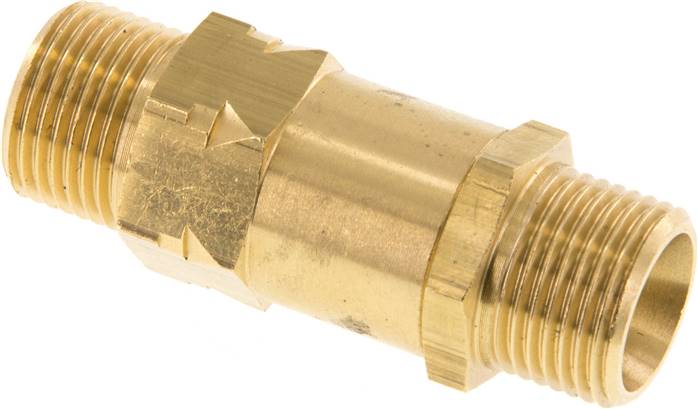

In der folgenden Grafik zeigen wir Ihnen am Beispiel des Messing-Rückschlagventils G 1/2 mit vollem Durchgang, wie ein federbelastetes Ventil aussehen kann. Das robuste Messingventil ist für eine Betriebstemperatur von -20 °C bis 100 °C und für einen maximalen Betriebsdruck von max. 25 bar ausgelegt. Um die Feder im Ventil zu überwinden, muss der Öffnungsdruck 0,01 bis 0,03 bar betragen. Auf den meisten Ventilen ist außerdem außen die Durchflussrichtung mit einem Pfeil markiert.

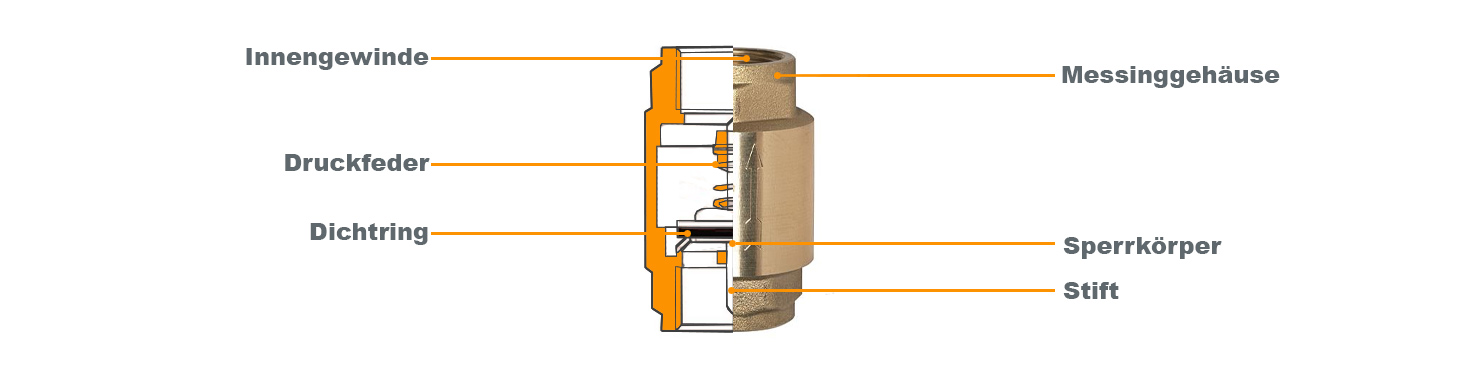

Abbildung: Messing Rückschlagventil mit vollem Durchgang
Druckluft Rückschlagventile: Darauf müssen Sie bei der Auswahl achten

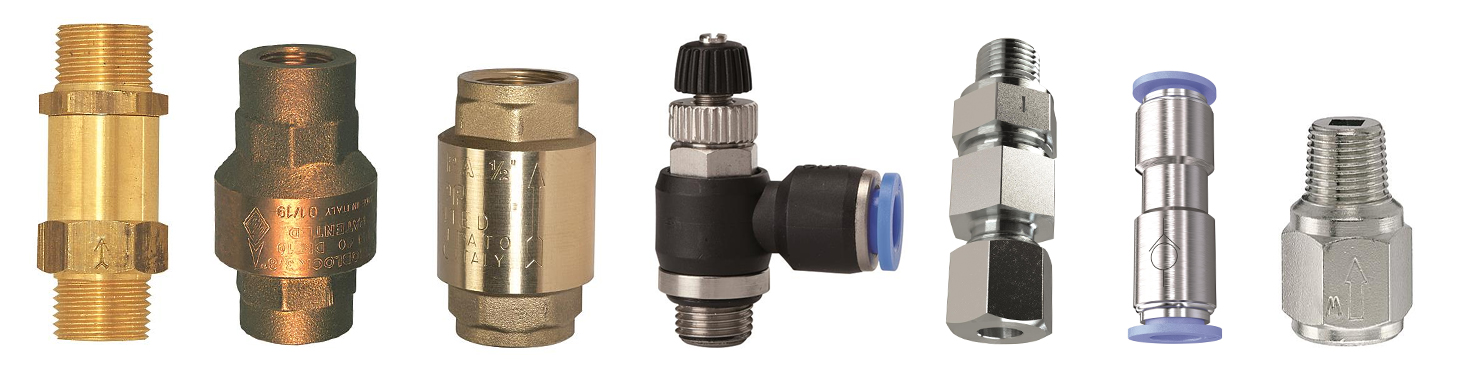

Wer auf der Suche nach einem passenden (Druckluft-)Rückschlagventil ist, wird von der großen Auswahl an unterschiedlichen Werkstoffen, Bauformen und technischen Eigenschaften überrascht sein. Auf was Sie bei der Auswahl achten müssen, haben Ihnen unsere Experten Punkt für Punkt aufgeführt:

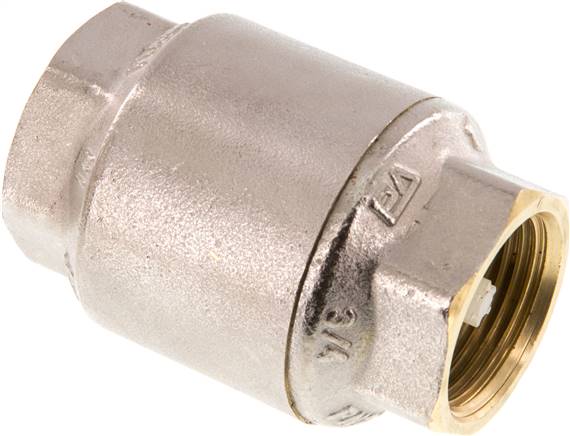

Werkstoff des Ventilkörpers
In unserem Sortiment finden Sie Rückschlagventile aus Messing, vernickeltem Messing, Edelstahl oder verzinktem Stahl. Je nach Medium und technischen Anforderungen eignet sich das eine oder andere Material besser. Achten Sie auf die Herstellerempfehlung im jeweiligen Produktdatenblatt!
Eingesetztes Betriebsmedium
Die meisten unserer Sperrventile sind ausschließlich für Druckluft geeignet. Einige Rückschlagventile eignen sich aber auch für Wasser, neutrale Gase und gasförmige und nicht aggressive Medien und Öle. Halten Sie sich am besten an die Vorgaben des Herstellers, damit die Funktion des Ventils nicht beeinträchtigt wird.
Betriebsdruck und Temperaturbereich
Achten Sie bei der Auswahl Ihres Ventils darauf, dass es genau für Ihre Anforderung ausgelegt ist. Die zulässigen Werte an maximalem Betriebsdruck und Temperatur sollten nicht überschritten werden, da sonst das Rückschlagventil überlastet bzw. überhitzt wird. Undichtigkeiten und Verformungen können die Folge sein.

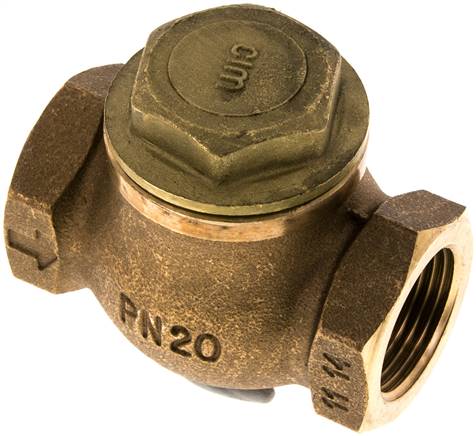

Durchgangsform oder Schrägsitzform

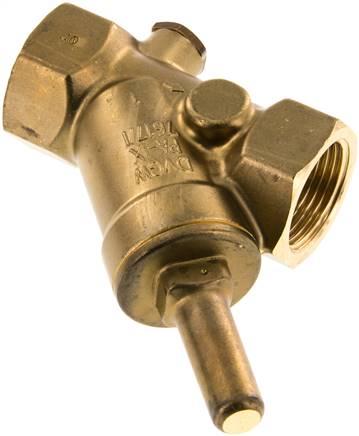

Rückschlagarmaturen in Druckluftsystemen weisen in der Regel die Durchgangsform aus – die Anschlüsse liegen hier parallel zur Durchflussrichtung. Eine Sonderform stellt das Schrägsitzventil dar: Sperrkörper und Betätigungsachse liegen für einen optimierten Durchfluss im 45-Grad-Winkel, wie z. B. beim Rückschlagventil G 1/2 mit Schrägsitzausführung aus Edelstahl.
Erforderlicher Öffnungsdruck
Achten Sie beim Kauf Ihres Ventils darauf, dass es hinsichtlich des Öffnungsdrucks zu den Anforderungen Ihrer Anlage passt! Denn das Sperrventil öffnet sich erst dann wieder, wenn die Öffnungskraft größer als die Schließkraft ist. Den benötigten Öffnungsdruck finden Sie in den technischen Daten des jeweiligen Ventils.

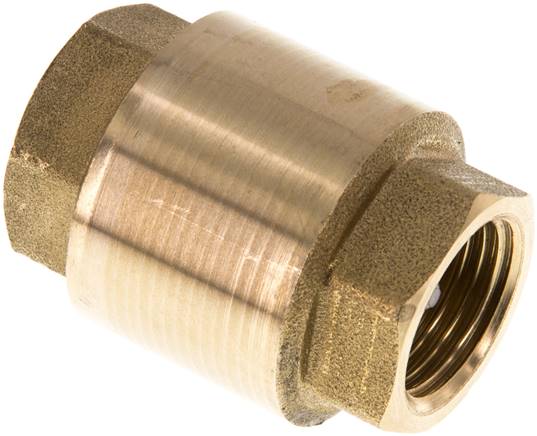

Rohrdurchmesser und Anschlussarten
Damit die Rückschlagarmatur sicher abschließt, muss sie zum Rohr- bzw. Schlauchdurchmesser passen. Zur Auswahl stehen Rückschlagventile mit Innen- oder Außengewinden in verschiedensten Gewindegrößen, mit Steckanschlüssen, vollen oder reduzierten Durchgängen und mehr. Schauen Sie sich unseren Topseller an, das Rückschlagventil G 1/2 mit Innengewinde und vollem Durchgang.
Sonderform Drosselrückschlagventil
Wer nach einem Rückschlagventil sucht, das zwei Funktionen in einem Gehäuse umfasst, greift zu einem Ventil wie dem Drosselrückschlagventil »Blaue Serie« mit Steckanschluss. In der einen Richtung wird der Durchfluss gedrosselt und in der anderen kann das Medium frei durch ein Rückschlagventil fließen – und umgeht damit die Drossel. Umgekehrt schließt das Ventil und die Durchflussmenge wird reduziert.
Rückschlagventil für Kompressor: Ein unverzichtbares Ersatzteil
Ein wichtiges Rückschlagventil ist das Eck-Rückschlagventil für Kompressoren – mit zusätzlichem Anschluss für eine Entlastungsleitung. Es wird meist serienmäßig in Kompressoren verbaut und häufig bei uns als Ersatzteil nachgefragt. Das Prinzip des Ventils: Nach Abschalten des Kompressors gemäß Abschaltdruck verhindert das Rückschlagventil, dass die Luft aus dem Kessel zurückströmt. Zusätzlich zum Rückschlagventil wird eine Entlastungsleitung angeschlossen, welche die Anlage drucklos macht und die Leitung zwischen Ventil und Verdichter entlüftet. So kann der Kompressor bei erneutem Starten drucklos anlaufen. Sie brauchen noch mehr Teile für Ihren Verdichter? Dann stöbern Sie doch direkt in unserem Kompressor-Ersatzteil-Lager!
Defektes Rückschlagventil am Kompressor: Was tun?
Wenn Ihr Kompressor dauernd Luft abbläst, kann das an einem verschmutzten oder undichten Rückschlagventil liegen. Es empfiehlt sich daher, das betroffene Ventil zu reinigen und die Dichtung zu erneuern. Wenn Sie damit nicht das gewünschte Ergebnis erzielen, ist der Austausch des Kompressor Rückschlagventils das Mittel der Wahl. Das Pfeifen an Ihrem Kompressor kommt nicht vom Rückschlagventil? Dann begeben Sie sich am besten mit unseren Experten auf die Fehlersuche: In unserem umfangreichen Kompressor FAQ gehen diese den häufigsten Kompressor-Problemen auf den Grund und geben hilfreiche Lösungsansätze. Bitte beachten Sie, dass aus Sicherheitsgründen Reparaturen an Motoren, Elektrik und kritischen Stellen immer von Fachpersonal durchgeführt werden sollten.
Beispiele für gängige Rückschlagventile für Kompressoren sind z. B. das Rückschlagventil RV-R 1/2axR 1/2a f. Rohr 15 mm G255022 DGKG255022 oder das Eck - Rückschlagventil 1/2x3/8 mit Verschraubung für 6 mm AD.
Und hier geht‘s zu den häufigsten Fragen und Antworten rund um Ihren Kompressor!
