3/2-Wege Ventil G 1/8", Drucktaster schwarz
Werkstoffe:Körper: Aluminium, Schieber: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:0 - 8 barNenndurchfluss:450 l/minMedien:geölte und ungeölte, gefilterte DruckluftSchalttafelbohrung:30,5 mmWeitere Eigenschaften:BetätigungDrucktasterFarbeschwarzGewindeG 1/8"Gewicht135 g / Stk.
3/2-Wege Magnetventil, M 5, Federrückstellung (NO), 12 V=
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=AusführungNorm-Stecker (Größe 0)FunktionFederrückstellung (NO)GewindeM 5Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)190Symbolz_ysvno_k.epsGewicht95 g / Stk.
3/2-Wege Ventil G 1/4", Drucktaster schwarz
Werkstoffe:Körper: Aluminium, Schieber: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:0 - 8 barNenndurchfluss:700 l/minMedien:geölte und ungeölte, gefilterte DruckluftSchalttafelbohrung:30,5 mmWeitere Eigenschaften:BetätigungDrucktasterFarbeschwarzGewindeG 1/4"Gewicht160 g / Stk.
Reihenleiste (8-fach) für SF4000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)8BeschreibungAnschlussplatte (PR)Gewicht650 g / Stk.
Mehrfachanschlussplatte (10-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 51-10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)10BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)58,0E (mm)30,0F (mm)28,0G (mm)13H (mm)2J (mm)4,5K (mm)23,0LG 1/4"M (mm)40,0N (mm)9,00O (mm)4,5P (mm)20Gewicht370 g / Stk.
5/3-Wege Pneumatikventil, G 1/4" (Pilot u. Abluft G 1/8"), Mittelstellung belüft
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftWeitere Eigenschaften:Schaltung5/3-WegeFunktionMittelstellung belüftetGewindeG 1/4 (Pilot u. Abluft G 1/8)Betriebsdruck (bar)2 - 10Durchfluss (L/min)590Symbolz_av130_bel_k.epsGewicht220 g / Stk.
5/3-Wege Magnetventil, G 3/8", Mittelstellung geschlossen, 115 V AC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 40 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACFunktionMittelstellung geschlossenGewindeG 3/8"Betriebsdruck (bar)2 - 10Durchfluss (L/min)1.600Symbolz_sf1310_gesp_k.epsGewicht500 g / Stk.
5/3-Wege Magnetventil, G 1/8", Mittelstellung belüftet, 24 V=, Ecoline
5/3-Wegeventil, elektropneumatisch, »4V«, Mitte belüftet, G 1/8, 24 V DC, Betriebsdruck 1,5-8bar, Temp. -20°C bis 70°C, 400l/min5/3-Wegeventile- elektropneumatisch -Technische Daten:Betriebsdruck min.1.5 barBetriebsdruck max.8 barArbeitsdruck min.1.5 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDurchflusswertmessungbei P1 = 8 bar, P2 VentilkörperAluminiumlegierungElektrischer AnschlussGerätesteckdose Form B nach ISO 4400SchutzartIP 65AnschlussG 1/8Handhilfsbetätigungrastend/tastendFunktion5/3BetätigungZentrum belüftetSpannung24 V DCDurchfluss400 l/minAnschluss EntlüftungG 1/8Baugröße100Symbol39Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 470. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 470 (siehe Downloads).
3/2-Wege Zeitventil, 1 - 20 Sekunden, G 1/8"
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss P (1) (Grundstellung geschlossen) oder Anschluss R (3) (Grundstellung offen)Funktion:Dieses Ventil schaltet verzögert. Es kann in Ruhestellung geschlossen oder Ruhestellung offen eingesetzt werden. Druckanschluss bei P (1) ergibt die Funktion "Ruhestellung geschlossen", Druckanschluss bei R (3) die Funktion "Ruhestellung offen". In Ruhestellung ist Durchfluss von R (3) nach A (2), Anschluss P (1) ist gesperrt. Ein bei Z (12) ankommendes Signal schaltet nach Ablauf der eingestellten Zeit das Ventil auf Durchfluss von P (1) nach A (2), R (3) wird gesperrt. Nach Löschen des Signals stellt eine Feder den Kolben sofort zurück.Ein Anschluss der Signalleitung Z (12) an P (1) oder R (3) ist möglich. Hierbei ist darauf zu achten, dass die Signalleitung zum Ventilanschluss P (1) oder R (3) nicht länger ist als die Signalleitung nach Z (12).Weitere Eigenschaften:GewindeG 1/8"Durchfluss (L/min)600Betriebsdruck (bar)3 - 10Zeitbereich (s)1 - 20Steueranschluss ZG 1/8"Gewicht350 g / Stk.
Zwischenplatte mit vier Ventilplätzen Typ RF 10 Z4
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 10BeschreibungZwischenplatte mit vier VentilplätzenMontageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht750 g / Stk.
5/3-Wege Handhebelventil, Mittelstellung geschlossen, Federrückstellung, G 1/4"
Werkstoffe:Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglich*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:FunktionMittelstellung geschlossen, FederrückstellungGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.800Betriebsdruck (bar)0 - 12A (mm)50B (mm)30C (mm)66D (mm)36Ø E (mm)5,5Ø F (mm)30H (mm)112I (mm)37L (mm)126M (mm)22N (mm)22Gewicht600 g / Stk.
Mehrfachanschlussplatte (8-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 52-8
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)8BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)59,0E (mm)38,0F (mm)35,0G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)43,0N (mm)9,00O (mm)5,4P (mm)21Gewicht320 g / Stk.

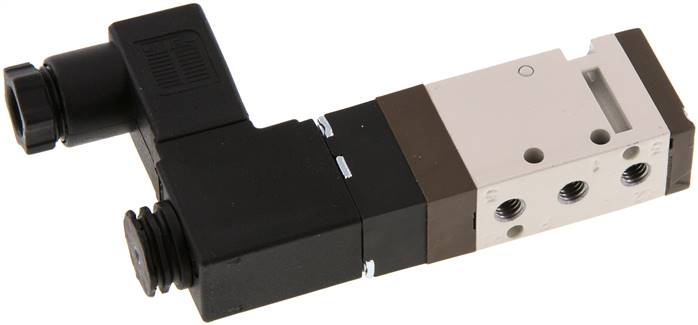

5/2-Wege Magnetventil, M 5, Federrückstellung, 115 V AC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACAusführungNorm-Stecker (Größe 0)FunktionFederrückstellungGewindeM 5Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)190Symbolz_sf1110_fed_k.epsGewicht95 g / Stk.
Mehrfachanschlussplatte (4-fach) für 3/2-Wege Ventile zu V 33-4
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV30Stationen (Stk)4BeschreibungMehrfachanschlussplatteA (mm)26,0B (mm)28C (mm)6D (mm)50,0E (mm)35,0F (mm)24,0G (mm)20H (mm)2J (mm)4,5K (mm)28,0LG 3/8"M (mm)29,0N (mm)16,00Gewicht300 g / Stk.
3/2-Wege Magnetventil, G 1/4", Federrückstellung (NC), 115 V AC
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
5/2-Wege Axial-Handhebelventil, Federrückstellung, G 1/4" (Abluft G 1/8")
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionFederrückstellungBaureiheVL20GewindeG 1/4 (Abluft G 1/8)Durchfluss (L/min)800Symbolz_5_2_wege_taster_0_48_48.epsA (mm)62,7B (mm)35C (mm)22D (mm)31,7E (mm)21,7F (mm)20G1G 1/4"G2G 1/8"H (mm)4,3J (mm)24K (mm)102M (mm)14,2N (mm)35O (mm)21,7P (mm)3S (mm)20T (mm)31,7UM 14 x 1V (mm)3W (mm)0X (mm)8,0Gewicht130 g / Stk.
Reihenleiste (8-fach) für SF3000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)8BeschreibungAnschlussplatte (PRS)Gewicht550 g / Stk.
5/3-Wege Magnetventil, M 5, Mittelstellung entlüftet, 24 V=
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=AusführungNorm-Stecker (Größe 0)FunktionMittelstellung entlüftetGewindeM 5Betriebsdruck (bar)2 - 10Durchfluss (L/min)170Symbolz_sf1310_ent_k.epsGewicht175 g / Stk.
Mehrfachanschlussplatte (8-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 53-8
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV30Stationen (Stk)8BeschreibungMehrfachanschlussplatteA (mm)27,0B (mm)28C (mm)6D (mm)75,0E (mm)50,0F (mm)45,0G (mm)20H (mm)0J (mm)4,5K (mm)28,0LG 3/8"M (mm)53,0N (mm)10,50O (mm)5,5P (mm)26Gewicht600 g / Stk.
3/2-Wege (NC/NO) Endschalter mit Leerrücklaufrolle, G 1/8"
Werkstoffe:Gehäuse: Aluminium eloxiert, Innenteile: Messing, Stahl rostfrei und Aluminium, Dichtungen: NBR, Hebel: Aluminium, Stößel und Rolle: Stahl und KunststoffTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte Druckluft*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:Funktion3/2-Wege (NC/NO)BetätigungLeerrücklaufrolleGewindeG 1/8"Nennweite (mm)4Durchfluss (L/min)320Betriebsdruck (bar)0 - 12Betätigungskraft bei 6 bar (N)17,00Gewicht100 g / Stk.
5/2-Wege Axial-Handhebelventil, Raste, G 1/8"
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionRasteBaureiheVL10GewindeG 1/8"Durchfluss (L/min)500Symbolz_5_2_wege_axial_handhebel_raste_0_49_49.epsA (mm)55,7B (mm)27C (mm)18D (mm)28,2E (mm)21,2F (mm)14G1G 1/8"G2G 1/8"H (mm)3,3J (mm)19K (mm)96M (mm)14,2N (mm)28O (mm)20,2P (mm)3S (mm)16T (mm)28,2UM 14 x 1V (mm)3W (mm)2X (mm)8,0Gewicht85 g / Stk.

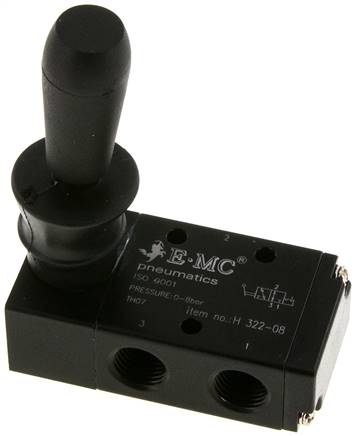

3/2-Wege Handhebelventil, Raste, G 1/4"
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionRasteBaureiheVH20GewindeG 1/4"Durchfluss (L/min)800Symbolz_3_2_wege_handhebel_raste_0_47_47.epsA (mm)68,7B (mm)35C (mm)22D (mm)28,7E (mm)18,7F (mm)20G1G 1/4"H (mm)4,3J (mm)24K (mm)90M (mm)16,5N (mm)22,5O (mm)28,7P (mm)1,5W (mm)0Gewicht170 g / Stk.
ISO 1 Endplatten (1 Paar)
Lieferumfang:Platte ohne Flanschdichtung und BefestigungsschraubenWeitere Eigenschaften:BeschreibungEndplatten (1 Paar)Gewicht240 g / Stk.
3/2-Wege Kippschalter-Ventil, schwarz (22,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:22,5 mm*mit weißem Kreis (AUS), **mit weißem Strich (EIN)Weitere Eigenschaften:BetätigungKippschalterFarbeschwarzBetätigungskraft (N)6Ersatz-BetätigerT 2216 RGewicht70 g / Stk.
