ISO-Ventil (Größe 2), 5/3-Wege, Mittelstellung geschlossen, 24 V AC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 45 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Lieferumfang:Ventil einschließlich Flanschdichtung und BefestigungsschraubenInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V ACFunktionMittelstellung geschlossenISO-Größe2Betriebsdruck (bar)2 - 10Durchfluss (L/min)2.200Symbolz_sf1310_gep_k.epsGewicht800 g / Stk.
3/2-Wege Magnetventil, G 1/8", Federrückstellung (NO), 12 V=, NW6
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung12 V=Rückstellung durchFederFunktionFederrückstellung (NO)GewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)750Betriebsdruck (bar)3 - 10Symbolez_mo311hn_k.epsSymbol 2z_mo311hn_k.epsGewicht230 g / Stk.

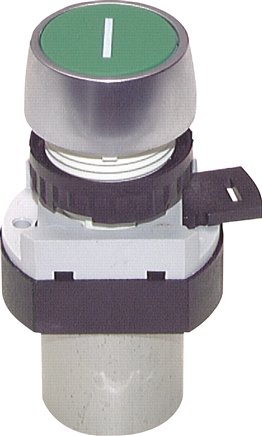

3/2-Wege Drucktaster-Ventil, gelb (22,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:22,5 mm*mit weißem Kreis (AUS), **mit weißem Strich (EIN)Weitere Eigenschaften:BetätigungDrucktasterFarbegelbBetätigungskraft (N)13Ersatz-BetätigerT 2211 GELB RGewicht65 g / Stk.
3/2-Wege Magnetventil, G 1/8", 24 V AC, Federrückstellung (NC) 24VAC, mit Hand-Notbetätigung
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungWeitere Eigenschaften:FunktionFederrückstellung (NC)Steuerspannung24 V ACGewindeG 1/8"Hand-NotbetätigungjaNennweite (mm)1,4Durchfluss (L/min)56Leistungsaufnahme (Anzug)4 (7) VAMagnetspuleNSymbolz_ms310_k.epsGewicht140 g / Stk.
3/2-Wege Drucktaster-Ventil, schwarz (30,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:30,5 mmWeitere Eigenschaften:BetätigungDrucktasterFarbeschwarzBetätigungskraft (N)15Ersatz-BetätigerT 3011 SCHWARZGewicht75 g / Stk.
5/2-Wege Magnetventil, M 5, Federrückstellung, 24 V=
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=AusführungNorm-Stecker (Größe 0)FunktionFederrückstellungGewindeM 5Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)190Symbolz_sf1110_fed_k.epsGewicht95 g / Stk.
3/2-Wege Drucktaster-Ventil, gelb (30,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:30,5 mmWeitere Eigenschaften:BetätigungDrucktasterFarbegelbBetätigungskraft (N)15Ersatz-BetätigerT 3011 GELBGewicht75 g / Stk.
3/2-Wege Magnetventil, M 5, Federrückstellung (NO), 230 V AC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACAusführungNorm-Stecker (Größe 0)FunktionFederrückstellung (NO)GewindeM 5Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)190Symbolz_ysvno_k.epsGewicht90 g / Stk.

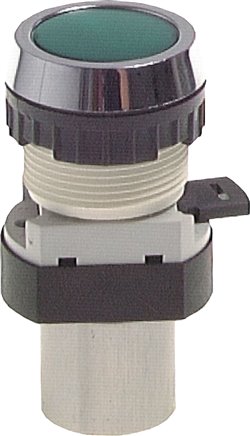

3/2-Wege Drucktaster-Ventil, rot (30,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:30,5 mmWeitere Eigenschaften:BetätigungDrucktasterFarberotBetätigungskraft (N)15Ersatz-BetätigerT 3011 ROTGewicht75 g / Stk.
3/2-Wege Magnetventil, M 5, Federrückstellung (NC), 24 V AC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V ACAusführungNorm-Stecker (Größe 0)FunktionFederrückstellung (NC)GewindeM 5Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)190Symbolz_ysvnc_k.epsGewicht90 g / Stk.
SF4000 - Terminalbox mit Sprungmodul (10 Stat.)
Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF4000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:Stationen (Stk)10BeschreibungTerminalbox mit SprungmodulA (mm)303,5B (mm)291,5Mehrfachanschlussplatte (Luft)MF4500-10Gewicht650 g / Stk.
3/2-Wege Pneumatikventil mit Feder, G 1/8", -0,95 bis 10 bar
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1 (Grundstellung geschlossen) oder Anschluss 3 (Grundstellung offen)Optional:ATEX-Zulassung EX -X*abhängig vom BetriebsdruckWeitere Eigenschaften:Rückstellung durchFederGewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)750Betriebsdruck (bar)-0,95 bis 10Steuerdruck* (bar)2 - 10Steueranschluss 12G 1/8"Gewicht160 g / Stk.
5/2-Wege Pneumatikventil mit Luftfeder, G 1/8", ATEX-Zulassung
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1Optional:ATEX-Zulassung EX -X*abhängig vom BetriebsdruckWeitere Eigenschaften:Rückstellung durchLuftfederGewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)750Betriebsdruck (bar)2 - 10Steuerdruck* (bar)2 - 7Steueranschluss 14G 1/8"Gewicht210 g / Stk.
3/2-Wege Magnetventil, G 1/8", 24 V AC, Federrückstellung (NC) 24VAC
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungWeitere Eigenschaften:FunktionFederrückstellung (NC)Steuerspannung24 V ACGewindeG 1/8"Hand-NotbetätigungneinNennweite (mm)1,4Durchfluss (L/min)56Leistungsaufnahme (Anzug)4 (7) VAMagnetspuleNSymbolz_ms310_k.epsGewicht135 g / Stk.
3/2-Wege Magnetventil, G 1/8", 115 V AC, Federrückstellung (NC)
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungWeitere Eigenschaften:FunktionFederrückstellung (NC)Steuerspannung115 V ACGewindeG 1/8"Hand-NotbetätigungneinNennweite (mm)1,4Durchfluss (L/min)56Leistungsaufnahme (Anzug)4 (7) VAMagnetspuleNSymbolz_ms310_k.epsGewicht135 g / Stk.
Magnetventil für RE46, 5/2-Wege Impulsventil (bistabil)
Temperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:3 - 8 bar (0 - 8 bar bei Fremdluftanschluss)Durchfluss:3/2-Wege: NC: 430 l/min, NO: 630 l/min, 5/2-Wege: Luftfeder: 950 l/min, mechanische Feder: 810 l/min, Impulsventil: 950 l/min, 5/3-Wege: 680 l/minSteuerspannung:24 V= ± 10 %Leistungsaufnahme:1,3 W / VentilmagnetWeitere Eigenschaften:Funktion5/2-Wege Impulsventil (bistabil)Gewicht190 g / Stk.

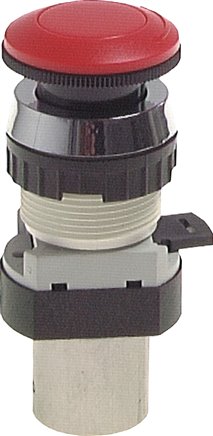

3/2-Wege Not-Aus-Taster-Ventil, rot (30,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:30,5 mmWeitere Eigenschaften:BetätigungNot-Aus-TasterFarberotBetätigungskraft (N)31Ersatz-BetätigerT 3018Gewicht85 g / Stk.

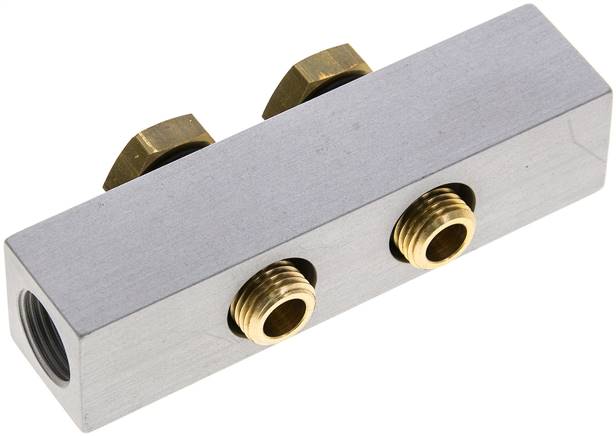

P-Leiste inkl. Hohlschrauben und Dichtungen für Ventilbaureihe M07 / P07 R 141/2
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungP-Leiste inkl. Hohlschrauben und DichtungenStationen (Stk)2für Ventilbaureihe07A (mm)30,30B (mm)36C (mm)50D (mm)12E (mm)24F (mm)9GG 1/4"H (mm)35JG 3/8"K (mm)24SW (mm)19Gewicht165 g / Stk.
P-Leiste inkl. Hohlschrauben und Dichtungen für Ventilbaureihe M05 / P05 R 181/4
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungP-Leiste inkl. Hohlschrauben und DichtungenStationen (Stk)4für Ventilbaureihe05A (mm)25,25B (mm)30C (mm)40D (mm)10E (mm)19F (mm)7GG 1/8"H (mm)30JG 1/4"K (mm)19SW (mm)14Gewicht145 g / Stk.
Verschlussplatte für Leerstation für Ventilbaureihe M04 / P04 Typ R 283/V
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungVerschlussplatte für Leerstationfür Ventilbaureihe04Gewicht43 g / Stk.
P-Leiste inkl. Hohlschrauben und Dichtungen für Ventilbaureihe M04 / P04 R 281/8
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungP-Leiste inkl. Hohlschrauben und DichtungenStationen (Stk)8für Ventilbaureihe04A (mm)22,20B (mm)24C (mm)32D (mm)8E (mm)16F (mm)5GG 1/8"H (mm)25JG 1/4"K (mm)16SW (mm)14Gewicht180 g / Stk.

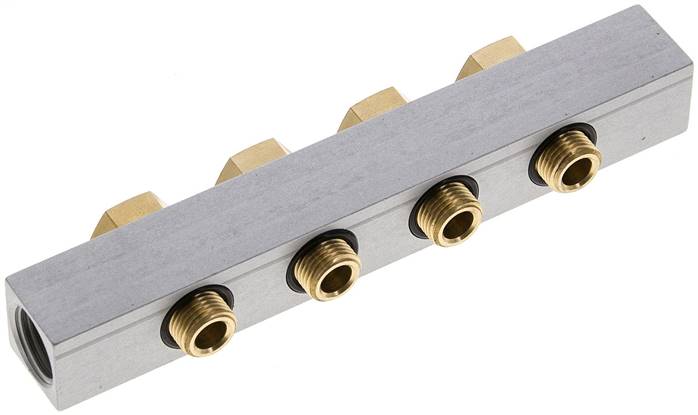

P-Leiste inkl. Hohlschrauben und Dichtungen für Ventilbaureihe M04 / P04 R 281/4
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungP-Leiste inkl. Hohlschrauben und DichtungenStationen (Stk)4für Ventilbaureihe04A (mm)22,20B (mm)24C (mm)32D (mm)8E (mm)16F (mm)5GG 1/8"H (mm)25JG 1/4"K (mm)16SW (mm)14Gewicht100 g / Stk.
NAMUR-Magnetventil, 5/2-Wege (Federrückstellung), G 1/4", 24 V AC
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:3 - 10 bar (Impulsventil: 2 - 10 bar)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Funktion:3/2-Wege Ausführung entlüftet in den Federraum des Antriebes, daher ist eine Abluftdrosselung nicht möglich. Bei 5/2-Wege Ausführung ist eine Abluftdrosselung (Geschwindigkeitsregulierung) mit Hilfe von 2 Stk. Drosselschalldämpfern DS 14 möglich. Bitte Drosselschalldämpfer gesondert bestellen.*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V ACFunktion5/2-Wege (Federrückstellung)GewindeG 1/4"Rückstellung durchFederDurchfluss (L/min)800Betriebsdruck (bar)3 - 10Gewicht290 g / Stk.
