3/2-Wege Grundkörper für Tasterventil M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:22,5 mm*mit weißem Kreis (AUS), **mit weißem Strich (EIN)Weitere Eigenschaften:BetätigungGrundkörperGewicht50 g / Stk.
3/2-Wege Pilztaster-Ventil, schwarz (22,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:22,5 mm*mit weißem Kreis (AUS), **mit weißem Strich (EIN)Weitere Eigenschaften:BetätigungPilztasterFarbeschwarzBetätigungskraft (N)13Ersatz-BetätigerT 2212 SCHWARZ RGewicht70 g / Stk.
Endplatte, rechts/links verwendbar für KM 09 und KM 10
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 09BeschreibungEndplatte, rechts/links verwendbar für KM 09 und KM 10Montageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht155 g / Stk.
Blindplatte für Reihenleiste MF5500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 3/8"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht85 g / Stk.

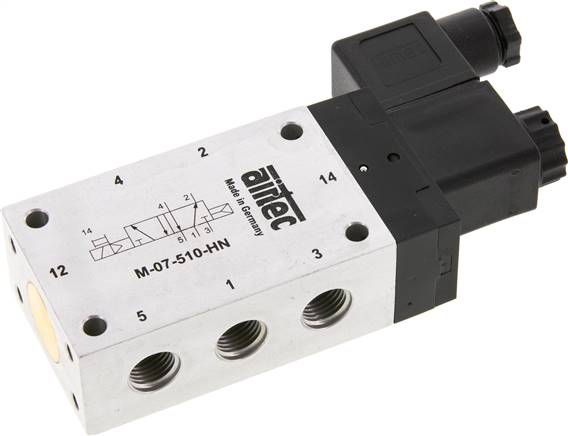

5/2-Wege Magnetventil, G 1/4", Luftfeder, 24 V=
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 510: O, Steckergröße 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=Rückstellung durchLuftfederGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.580Betriebsdruck (bar)1,5 - 10Leistungsaufnahme DC/AC (Anzug)4,2 WGewicht410 g / Stk.
3/2-Wege Magnetventil, G 1/8", Federrückstellung (NC), 12 V=, NW 4
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung12 V=Rückstellung durchFederFunktionFederrückstellung (NC)GewindeG 1/8"Nennweite (mm)4Durchfluss (L/min)360Betriebsdruck (bar)2,5 - 10Symbolez_m311hn_k.epsSymbol 2z_m311hn_k.epsGewicht165 g / Stk.

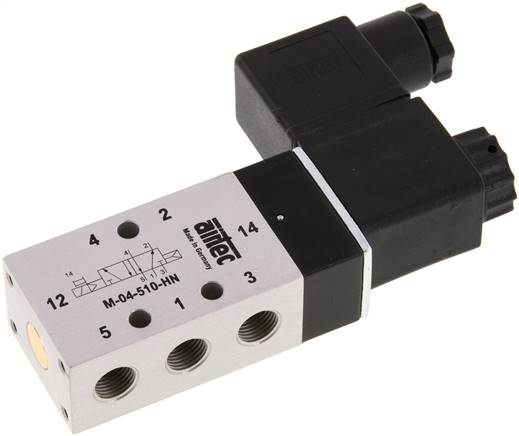

5/2-Wege Magnetventil, G 1/8", Luftfeder, 115 V AC, NW 4
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 510: O, Steckergröße 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACRückstellung durchLuftfederGewindeG 1/8"Nennweite (mm)4Durchfluss (L/min)360Betriebsdruck (bar)2,5 - 10Leistungsaufnahme DC/AC (Anzug)4 (7) VA
3/2-Wege Magnetventil, G 1/8", Federrückstellung (NC), 24 V AC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V ACAusführungNorm-Stecker (Größe 0)FunktionFederrückstellung (NC)GewindeG 1/8"Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)590Symbolz_ysvnc_k.epsGewicht115 g / Stk.
5/2-Wege Pneumatikventil, Impulsventil, G 1/8"
5/2-Wegeventil, pneumatisch, »4A«, bistabil, G 1/8, Betriebsdruck 1,5 - 8 bar, Temperaturbereich max. 70 °C, 500 l/min5/2-Wegeventile- pneumatisch -Technische Daten:Betriebsdruck min.1.5 barBetriebsdruck max.8 barTemperaturbereich max.70 °CDurchflusswertmessungbei P1 = 8 bar, P2 VentilkörperAluminiumlegierungSteuerluftanschlussG 1/8AnschlussG 1/8Funktion5/2BetätigungbistabilDurchfluss500 l/minAnschluss EntlüftungG 1/8Baugröße100Symbol28Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 464. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 464 (siehe Downloads).

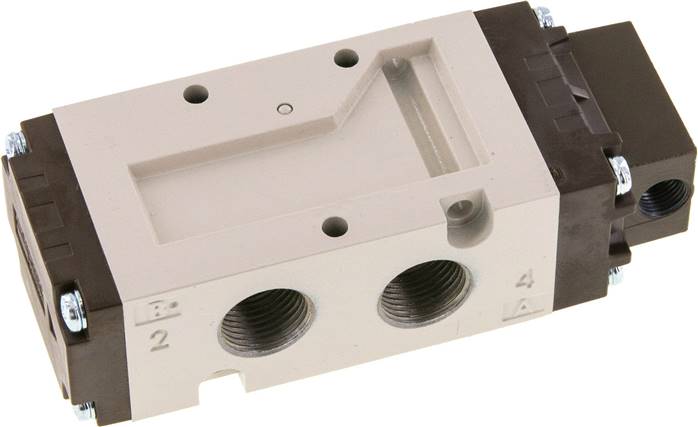

5/2-Wege Pneumatikventil, G 3/8" (Pilot G 1/8"), Federrückstellung
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftWeitere Eigenschaften:Schaltung5/2-WegeFunktionFederrückstellungGewindeG 3/8 (Pilot G 1/8)Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)2.000Symbolz_av110_fed_k.epsGewicht300 g / Stk.
5/2-Wegeventil / elektropneumatisch G 3/8 / bistabil / Spannung 24 DC 517.222-38 106562
5/2-Wegeventil, Differen.kolben, elektropneumat., bistabil, G 3/8, 24 V DC, Betriebsdr. 1-10 barTechnische Daten:Betriebsdruck min.1 barBetriebsdruck max.10 barMediumstemperatur min.-10 °CMediumstemperatur max.60 °CUmgebungstemperatur min.-10 °CUmgebungstemperatur max.50 °CDurchflusswertmessung 1Durchfluss bei 6 bar und Δp 0,5 barDurchflusswertmessung 2Durchfluss bei 6 bar und Δp 1,0 barAnschlussG 3/8HandhilfsbetätigungrastendFunktion5/2BetätigungbistabilSpannung24 V DCDurchfluss 11560 Nl/minDurchfluss 22150 Nl/minDN13.3Symbol36Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 471. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 471 (siehe Downloads).
5/3-Wege (Mittelstellung geschlossen)-Fußventil, G 1/2", Federrückstellung
Werkstoffe:Ventilkörper: Aluminium, Fußpedal: Aluminium, Dichtungen: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:1,5 - 8 bar (Typ 1/2": 0 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftWeitere Eigenschaften:Schaltung5/3-Wege (Mittelstellung geschlossen)FunktionFederrückstellungGewindeG 1/2"Durchfluss (L/min)5.000Symbolz_ft630s.epsBetriebsdruck (bar)0 - 8Gewicht1,2 kg / Stk.

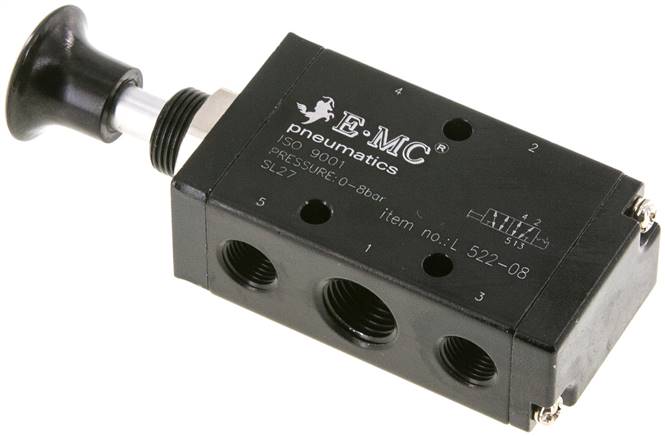

5/2-Wege Axial-Handhebelventil, Raste, G 1/4" (Abluft G 1/8")
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionRasteBaureiheVL20GewindeG 1/4 (Abluft G 1/8)Durchfluss (L/min)800Symbolz_5_2_wege_axial_handhebel_raste_0_49_49.epsA (mm)62,7B (mm)35C (mm)22D (mm)31,7E (mm)21,7F (mm)20G1G 1/4"G2G 1/8"H (mm)4,3J (mm)24K (mm)102M (mm)14,2N (mm)35O (mm)21,7P (mm)3S (mm)20T (mm)31,7UM 14 x 1V (mm)3W (mm)0X (mm)8,0Gewicht130 g / Stk.
Reihenleiste (2-fach) für SF5000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 3/8"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PRS)Gewicht390 g / Stk.
Federstabventil, Ersatzfederstab, EF 18
Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte Druckluft*bei 6 bar, **geringer Eigenluftverbrauch und sehr geringe BetätigungskraftWeitere Eigenschaften:FunktionErsatzfederstabGewicht3.4 g / Stk.

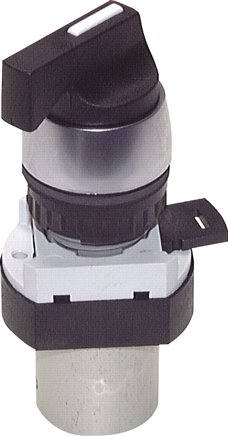

3/2-Wege Drehschalter-Ventil, schwarz (22,5mm), M5
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: NBRTemperaturbereich:-10°C bis +70°CDurchfluss:80 l/min (NW 2)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:0 - 12 barDruckeingang:Anschluss 1, Entlüftung über seitliche Bohrung im GehäuseSchalttafelbohrung:22,5 mm*mit weißem Kreis (AUS), **mit weißem Strich (EIN)Weitere Eigenschaften:BetätigungDrehschalterFarbeschwarzBetätigungskraft (N)26Ersatz-BetätigerT 2213 RGewicht75 g / Stk.

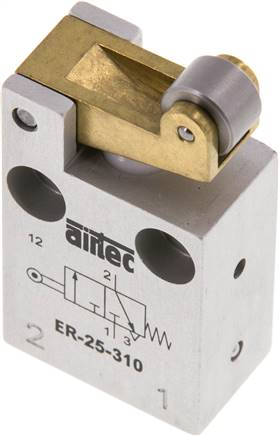

3/2-Wege (NC) Endschalter mit Rolle, M 5
Werkstoffe:Gehäuse: Aluminium eloxiert, Innenteile: Messing, Stahl rostfrei und Aluminium, Dichtungen: NBR, Hebel: Aluminium, Stößel und Rolle: Stahl und KunststoffTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte Druckluft*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:Funktion3/2-Wege (NC)BetätigungRolleGewindeM 5Nennweite (mm)2Durchfluss (L/min)80Betriebsdruck (bar)0 - 12Betätigungskraft bei 6 bar (N)8,00Gewicht45 g / Stk.

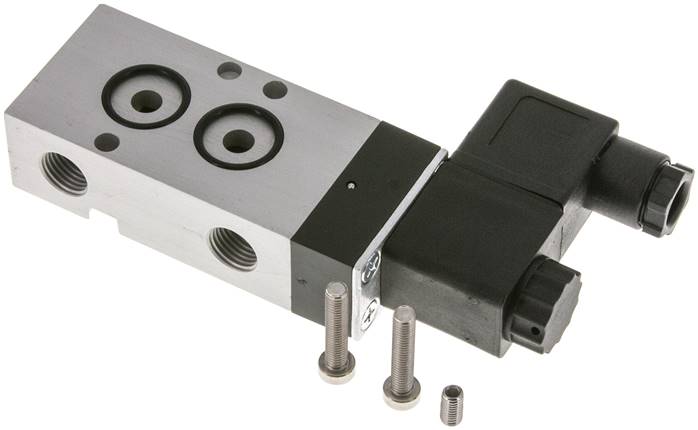

NAMUR-Magnetventil, 3/2-Wege (Luftfederrückstellung), G 1/4", 24 V=
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:3 - 10 bar (Impulsventil: 2 - 10 bar)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Funktion:3/2-Wege Ausführung entlüftet in den Federraum des Antriebes, daher ist eine Abluftdrosselung nicht möglich. Bei 5/2-Wege Ausführung ist eine Abluftdrosselung (Geschwindigkeitsregulierung) mit Hilfe von 2 Stk. Drosselschalldämpfern DS 14 möglich. Bitte Drosselschalldämpfer gesondert bestellen.*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=Funktion3/2-Wege (Federrückstellung)GewindeG 1/4"Rückstellung durchLuftfederDurchfluss (L/min)780Betriebsdruck (bar)3 - 10Gewicht290 g / Stk.
5/3-Wege Handhebelventil, G 1/8", Mittelstellung geschlossen, Federrückstellung, -0,95 bis 10 bar
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-15°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionMittelstellung geschlossen, FederrückstellungGewindeG 1/8"Nennweite (mm)5,0Durchfluss (L/min)550A (mm)36B (mm)49,5C (mm)34,0D (mm)32E (mm)23,3F1 (mm)18F2 (mm)34GG 1/8"H (mm)5,5K1 (mm)32K2 (mm)17,2L (mm)86,5M (mm)22N (mm)14,0O (mm)10,0P (mm)18Symbol (mm)z_xmv1310_geschl.epsGewicht260 g / Stk.
5/2-Wege Handhebelventil, Raste, G 1/8"
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionRasteBaureiheVH10GewindeG 1/8"Durchfluss (L/min)500Symbolz_5_2_wege_handhebel_raste_0_47_47.epsA (mm)69,7B (mm)27C (mm)18D (mm)28,2E (mm)21,2F (mm)14G1G 1/8"G2G 1/8"H (mm)3,3J (mm)19K (mm)84M (mm)14,2N (mm)28O (mm)20,2P (mm)3S (mm)16T (mm)28,2W (mm)2Gewicht135 g / Stk.
3/2-Wege (NC/NO) Endschalter mit Rolle, M 5
Werkstoffe:Gehäuse: Aluminium eloxiert, Innenteile: Messing, Stahl rostfrei und Aluminium, Dichtungen: NBR, Hebel: Aluminium, Stößel und Rolle: Stahl und KunststoffTemperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftWeitere Eigenschaften:Funktion3/2-Wege (NC/NO)BetätigungRolleGewindeM 5Nennweite (mm)2,5Durchfluss (L/min)130Betriebsdruck (bar)0 - 10Betätigungskraft bei 6 bar (N)6Gewicht75 g / Stk.
Blindplatte für Reihenleiste V 34
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV40BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht50 g / Stk.
5/2-Wegeventil / manuell betätigt 115992
5/2-Wegeventil, manuell betätigt, »M5«, Kipphebel, bistabil, G 1/8, Betriebsdruck 0 - 10 bar, Temperaturbereich -20 °C bis 70 °C5/2-Wegeventile- handbetätigt, für Schalttafelaufbau -Technische Daten:Betriebsdruck min.0 barBetriebsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDurchflusswertmessungbei P1 = 8 bar, P2 VentilkörperAluminiumlegierungAnschlussG 1/8Funktion5/2BetätigungbistabilDurchfluss450 l/minAnschluss EntlüftungG 1/8Symbol4Hebel/SchalterfarbeschwarzDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 457. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 457 (siehe Downloads).

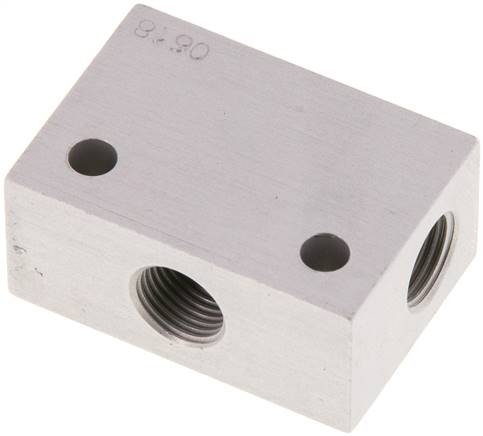

UND-Ventil, G 1/8", Präzision
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis max. +70°C (Standardausführung: max. +60°C)Medien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:-0,95 - 10 bar (Standardausführung: 2 - 10 bar)Funktion:Am Ausgang A erscheint ein Signal, nur wenn an beiden Eingängen gleichzeitig ein Signal ansteht. Bei unterschiedlichen Drücken gelangt der niedrigste Druck zum Ausgang A. Das UND-Ventil hat als passives Element keine eigene Entlüftung. Nach Löschen eines oder beider Eingangssignale wird über die vorgeschalteten Ventile entlüftet.Achtung!Ein UND-Ventil ersetzt keinen Zweihandsicherheitsblock!Weitere Eigenschaften:BaureihePräzisionGewindeG 1/8"Nennweite (mm)4,0Durchfluss (L/min)280Temperaturbereich (°C)-10 bis +70Gewicht34 g / Stk.
