5/3-Wege Magnetventil, G 1/4", Mittelstellung geschlossen, 24 V= (ATEX), NW 9, mit 3m Kabel
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannungen24 V= (ATEX)FunktionMittelstellung geschlossenGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.500Betriebsdruck (bar)3 - 10Gewicht1,2 kg / Stk.
Hohlschraube für Ventilbaureihe M04 / P04, P-R-S-Reihenleiste
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungHohlschraubefür Ventilbaureihe04Gewicht15 g / Stk.
Verschlussplatte für Leerstation für Ventilbaureihe M05 / P05 Typ R 181/V
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungVerschlussplatte für Leerstationfür Ventilbaureihe05Gewicht25 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x130
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)130Gewicht20 g / Stk.
Reihenleiste (6-fach) für SF4000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)6BeschreibungAnschlussplatte (PRS)Gewicht600 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x125
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)125Gewicht19 g / Stk.
Verschlussplatte für eine Ventilstation Typ RF 10 V
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 10BeschreibungVerschlussplatte für eine VentilstationMontageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht55 g / Stk.
Verschlussplatte für eine Ventilstation Typ RF 09 V
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 09BeschreibungVerschlussplatte für eine VentilstationMontageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht37 g / Stk.
Blindplatte für Reihenleiste MF2300
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht14 g / Stk.
Blindplatte für Reihenleiste MF4300
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht23 g / Stk.

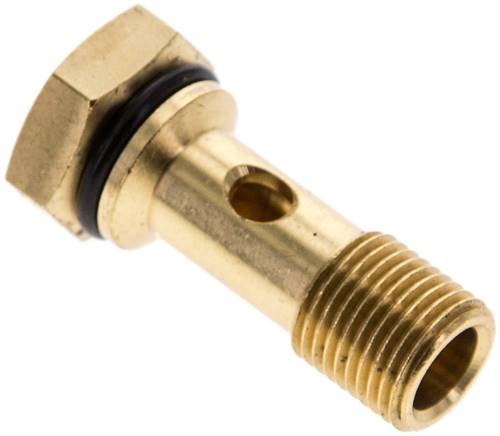

Hohlschraube inkl. Dichtung für Ventilbaureihe M05 / P05
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungHohlschraube inkl. Dichtungfür Ventilbaureihe05Gewicht15 g / Stk.
Blindplatte für Reihenleiste MF3500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht23 g / Stk.
3/2-Wege Pneumatikventil, G 1/8", Federrückstellung (NC)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftLebensdauer:min. 40 Mio. Schaltspiele*LuftfederWeitere Eigenschaften:FunktionFederrückstellung (NC)*GewindeG 1/8"Durchfluss (L/min)500A (mm)57,7B (mm)27C (mm)18D (mm)7,5E (mm)15,5F (mm)21G1G 1/8"H1 (mm)3,2H2 (mm)3,3J (mm)13K (mm)16,5L (mm)19M (mm)18N (mm)16O (mm)27P (mm)1,5W (mm)2Gewicht75 g / Stk.
Blindplatte für Reihenleiste MF2500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht18 g / Stk.
Anschlussplatte NG 6, 5-fach, mit Druckbegrenzungsventil
Werkstoffe:Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBRDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barEinstellbereich Druckbegrenzungsventil:100 - 350 barDurchfluss:max. 30 l/minHinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.Weitere Eigenschaften:Anschlussplätze (Stk)5Gesamtlänge L (mm)320Bohrungsabstand LB (mm)308Gewicht10 kg / Stk.
Blindplatte für Reihenleiste MF1500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/8"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht7.6 g / Stk.
Blindplatte für Reihenleiste V 53
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV30BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht28 g / Stk.
Montageset
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungZubehörBeschreibungMontagesetGewicht20 g / Stk.
Blindplatte für Reihenleiste V 31
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV10BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht9.2 g / Stk.
Blindplatte für Reihenleiste V 51
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV10BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht13 g / Stk.
Blindplatte für Reihenleiste V 52
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV20BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht17 g / Stk.

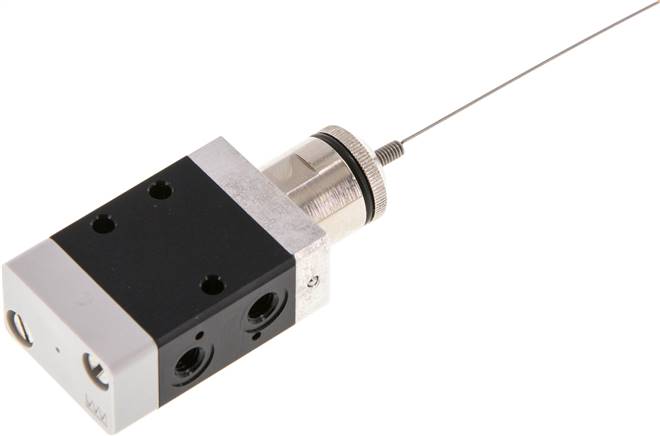

Federstabventil, 3/2-Wege (NC), M 5
Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte Druckluft*bei 6 bar, **geringer Eigenluftverbrauch und sehr geringe BetätigungskraftWeitere Eigenschaften:Funktion3/2-Wege (NC)GewindeM 5Durchfluss (L/min)76Betriebsdruck (bar)2 - 10Betätigungskraft* (N)0,05Symbolz_ef18310_2_k.epsErsatzfederstabEF 25 FEDERGewicht60 g / Stk.
Blindplatte für Reihenleiste V 33
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV30BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht24 g / Stk.
Verschlussplatte für Leerstation für Ventilbaureihe M04 / P04 Typ R 281/V
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungVerschlussplatte für Leerstationfür Ventilbaureihe04Gewicht15 g / Stk.
