Kupplungsstecker (NW2,7) 6x4mm Schlauch, 1.4404, beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:Werkstoff1.4404Schlauch Ø außen x innen (mm)6x4beidseitig absperrendjaTemperaturbereich (°C)-15 bis +200Gewicht9.7 g / Stk.
Storz-Verteiler 110-A -> 75-B & 75-B & 75-B, Kugelabsperrung
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.* nicht DIN 14375Weitere Eigenschaften:Storz-Größe Eingang110-AKnaggenabstand (mm)133Storz-Größe Ausgang 175-BKnaggenabstand 1 (mm)89Storz-Größe Ausgang 275-BKnaggenabstand 2 (mm)89Storz-Größe Ausgang 375-BKnaggenabstand 3 (mm)89Gewicht7 kg / Stk.
Kupplungsstecker (NW5) G 1/8"(IG), Messing, beidseitig absperrend, blau
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPT, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffMessingGewinde innenG 1/8"beidseitig absperrendjaAusführungblaue FarbmarkierungTemperaturbereich (°C)-20 bis +100Gewicht28 g / Stk.
Abreiß- Schnellkupplung (NW5) 4mm Schlauch, Messing, Messing
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Anwendung:z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.Einbau:Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)4Verwendbar für Stecker beidseitig absperrendjaAusführungStandardAbreißkraft bei 0 / 6 bar (N)30 / 35AM 20x1Emax (mm)12Temperaturbereich (°C)-20 bis +100Gewicht55 g / Stk.
Ersatz O-Ring für Mehrfachkupplungen MFK 6 OR BA
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungErsatz O-RingBetriebsdruck (bar)-0,99 bis 12Gewicht0.1 g / Stk.
Schnellkupplung (NW5) G 3/8"(AG), Edelstahl
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffEdelstahlGewinde außenG 3/8"Verwendbar für Stecker beidseitig absperrendneinAusführungStandardTemperaturbereich (°C)-15 bis +200Gewicht39 g / Stk.
Schnellkupplung (NW7,2) 8x6mm Schlauch, Messing vernickelt, für Stecker beidseitig absperrend
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)8x6Verwendbar für Stecker beidseitig absperrendjatatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht80 g / Stk.
Kupplungsstecker (NW7,2) 6x4mm Schlauch, 1.4404
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:Werkstoff1.4404Schlauch Ø außen x innen (mm)6x4beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht16 g / Stk.
Temperierkupplungsstecker 9mm Zapfen, Rohr 8x100mm
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 bis 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../9 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingRohr Ø (mm)8Länge (über alles) (mm)100Kompatibel zu HASCOZ90/9x100Gewicht29 g / Stk.
Mehrfachkupplung 12x 4mm Schl.,Muffe
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungMuffeSchlauch Ø außen (mm)4Anzahl der Leitungen12beidseitig absperrendneinBaugröße1B (mm)116A (mm)103Betriebsdruck (bar)-0,99 bis 15C (mm)86Ersatz-O-RingeMFK 4 ORGewicht300 g / Stk.
Storz-Kupplung G 1-1/4"(IG), 38, Messing
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Werkstoffe:Dichtung im Innnengewinde: NBR (Typ 1.4581: PTFE)Optional:schwenkbarer Gewindestutzen -DR, mit Verriegelung -VERWeitere Eigenschaften:WerkstoffMessingStorz-Größe38GewindeG 1-1/4"AusführungStandardKnaggenabstand (mm)51Temperaturbereich (°C)-40 bis +110Gewicht490 g / Stk.
Schnellkupplung (NW5) 8x6mm Schlauch, Messing, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)8x6Verwendbar für Stecker beidseitig absperrendjaAusführungStandardTemperaturbereich (°C)-20 bis +100Gewicht36 g / Stk.
Sicherheits-Schnellkupplung (NW7,2) 9 (3/8")mm Schlauch, Eco
Werkstoffe:Körper: Messing vernickelt, Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:0 - 12 bar (Eco: bis max. 8* bar)Durchfluss***:1800 l/min (Eco: 1100 l/min)Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten: Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit verhindert.Vorteile:•keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt, •einfache Bedienung (Entriegelung wie Standardkupplungen)*entspricht 35 bar statischem Betriebsdruck (ohne Pulsation), ***6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Schlauch Ø innen (mm)9 (3/8)AusführungEcotatsächliche Nennweite (mm)7,2Betriebsdruck (bar)0 - 8Gewicht90 g / Stk.

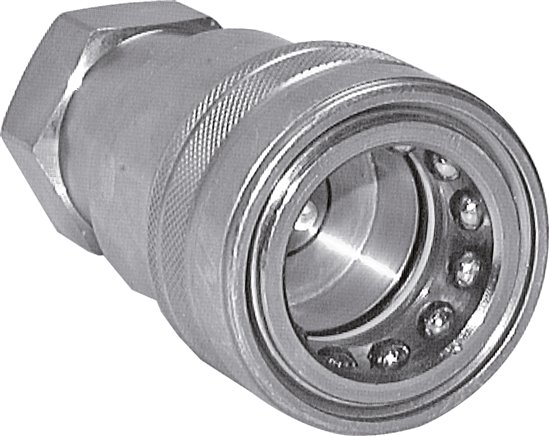

Hydraulikkupplung ISO 7241-1B, Muffe, NPT 2"(IG), Stahl
Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeNPT 2"PN (bar)100A (mm)63,2B (mm)105DN (ISO) (mm)50Ersatzdichtsätze (FKM/PTFE)VAM 20 DI
Schnellkupplung (NW5) G 1/4"(AG), Edelstahl
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffEdelstahlGewinde außenG 1/4"Verwendbar für Stecker beidseitig absperrendneinAusführungStandardTemperaturbereich (°C)-15 bis +200Gewicht33 g / Stk.
Sicherheits-Kamlock-Kupplung (B) R 2"(AG), Edelstahl (1.4408)
Funktion:Eine in den Handhebeln integrierte Sicherheitsrastung verriegelt die Kupplung im gekuppelten Zustand vollautomatisch. Ein Öffnen der Kupplung ist erst durch manuelles Entriegeln der Sicherungshebel möglich (2-1/2" und 6" mit Entriegelungszapfen). Als Stecker können alle (nach MIL-C-27487 genormten) Schnellkupplungsstecker verwendet werden.Werkstoffe:Körper: Edelstahl 1.4408, Dichtung: NBR, Griff, Ring und Kette: EdelstahlTemperaturbereich:-10°C bis +80°CVorteile:•Kupplung ist im gekuppelten Zustand automatisch gesichert, •Sicherungsstifte können nicht verloren gehen, •voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487Weitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeR 2"DN (mm)50 (2)für Stecker Ø (mm)63,0PN (bar)16Gewicht700 g / Stk.
Schnellkupplung (NW15) G 1/2"(IG), Messing
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Weitere Eigenschaften:WerkstoffMessingGewinde innenG 1/2"Verwendbar für Stecker beidseitig absperrendjaGewicht500 g / Stk.
Storz-Kupplung 32, 25 (1")mm Schlauch, Aluminium (geschmiedet) Typ STKS 44/25 A-VER
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.•kein Verdrehen des Schlauches beim Kuppeln, da der Stutzen drehbar im Knaggenteil gelagert istOptional:mit Verriegelung -VERWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe32Schlauch Ø innen (mm)25 (1)Ausführungmit VerriegelungKnaggenabstand (mm)44Temperaturbereich (°C)-40 bis +110Gewicht150 g / Stk.
Abreiß- Schnellkupplung (NW5) 6x4mm Schlauch, Messing vernickelt, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Anwendung:z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.Einbau:Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)6x4Verwendbar für Stecker beidseitig absperrendjaAusführungStandardAbreißkraft bei 0 / 6 bar (N)30 / 35AM 20x1Emax (mm)6Temperaturbereich (°C)-20 bis +100Gewicht65 g / Stk.
ES-Flat-Face-Kupplung ISO 16028, Muffe Baugr.1, G 1/4"
Werkstoffe:1.4401, Feder: 1.4319, Dichtung: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.Weitere Eigenschaften:AusführungMuffeGewinde innenG 1/4"A (mm)16,2B (mm)28DN (ISO) (mm)6,3Baugröße1PN (bar)250Gewicht180 g / Stk.
Kupplungsstecker (NW5) G 1/8"(AG), Edelstahl, beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPT, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffEdelstahlGewinde außenG 1/8"beidseitig absperrendjaAusführungStandardTemperaturbereich (°C)-15 bis +200Gewicht21 g / Stk.
Schlauchkupplungen und Schlauchverbindungen Kupplungen
Anschluss gefunden: eine Schlauchkupplung fügt nicht nur zusammen, was zusammen gehört. Sie übernimmt auch praktische Funktionen wie eine einseitige oder beidseitige Absperrung. Die Schlauchkupplungen aus unserem Programm reichen von Standard-Verbindungsstücken bis zu spezifischen Lösungen. Sie eignen sich zum Transport sowohl gasförmiger als auch flüssiger Medien.
Luftschlauch Kupplung, Schlauchkupplung und Co.
Schlauchkupplungen ermöglichen es Ihnen Ihre Geräte, Systeme etc. flexibel und spontan auszuwechseln bzw. neu anzuschließen. Schlauchkupplungen haben mehrere Bezeichnungen. Je nach Bauart und Einsatzgebiet wird beispielsweise zwischen einer Monokupplung und einer Multikupplung unterschieden. Die Monokupplung verbindet nur eine Leitung, wogegen eine Multikupplung mehrere Leitungen verbinden kann. Neben diesen Schlauchkupplungen bieten wir Ihnen jedoch noch einige mehr - Durchgangskupplungen, Verschlusskupplungen und und und...
Sie möchten sich bezüglich Schlauchkupplungen beraten lassen? Dann rufen Sie uns an - wir nehmen uns gerne Zeit für Sie!
Finden auch Sie Ihre passende Schlauchkupplung - hochwertig, robust und sicher!
