CSM (Hypalon)-Ersatzdichtung f. Kamlock-Kupplung DN15 (1/2")
Werkstoffe:NBR: (-10°C bis +80°C) elastischer Standardwerkstoff für neutrale Medien wie Luft, Öl und Wasser. Gut beständig gegen mechanische Belastungen., EPDM: (-20°C bis +130°C) elastisch, beständig gegen Laugen und Säuren mittlerer Konzentration, Wasser, Heißwasser und Dampf. Nicht beständig bei Ölen und Fetten., FKM: (-20°C bis +180°C) elastisch, Elastomer mit hoher Temperatur- und Witterungsbeständigkeit. Für viele Säuren, Basen, Kraftstoffe und Öle (auch synthetische) geeignet. Unbeständig bei Heißwasser und Dampf., CSM (Hypalon): (-40°C bis +140°C) elastisch und gute chemische Beständigkeit.,PTFE*: (-180°C bis +200°C) sehr steif und sehr gute chemische Beständigkeit (vorsichtig einbauen). Beständig gegen fast alle Chemikalien, auch bei höheren Temperaturen., NBR / PTFE: (-10°C bis +80°C) elastisch und sehr gute chemische Beständigkeit, FKM / PTFE: (-20°C bis +180°C) elastisch und sehr gute chemische Beständigkeit*nicht empfehlenswert da sehr steif, kleine Nennweiten schwer zu montieren!Weitere Eigenschaften:AusführungVollmaterialWerkstoffCSM (Hypalon)DN (mm)15 (1/2)Außen Ø (ca.) (mm)26Dicke (mm)4,0Temperaturbereich (°C)-40 bis +140Gewicht1.9 g / Stk.
Kamlock-Stecker (F) R 5"(AG), Edelstahl (1.4408)
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeR 5"DN (mm)120 (5)Stecker Ø (mm)145,2PN (bar)7Gewicht2,2 kg / Stk.
Schnellkupplung (NW5) 9 (3/8")mm Schlauch, grün, Kreis Ø 10,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführunggrün, Kreis Ø 10,5 mmSchlauch Ø innen (mm)9 (3/8)Gewicht35 g / Stk.
Schnellkupplung (NW19) 19 (3/4")mm Schlauch, Messing vernickelt
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,4 bis 35 barDurchfluss*:8000 l/min (Option: -BA: 6400 l/min)Vorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (39), Hansen (7000-1")**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø innen (mm)19 (3/4)Verwendbar für Stecker beidseitig absperrendjaGewicht650 g / Stk.
Kamlock-Stecker (F) NPT 1"(AG), Edelstahl (1.4408)
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeNPT 1"DN (mm)25 (1)Stecker Ø (mm)36,7PN (bar)18Gewicht130 g / Stk.
Schnellkupplung (NW5) 6x4mm Schlauch, Messing, rot
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)6x4Verwendbar für Stecker beidseitig absperrendneinAusführungrote SchiebehülseTemperaturbereich (°C)-20 bis +100Gewicht31 g / Stk.
DIN/EN-Kamlock-Stecker (A/AF) G 3"(IG), Edelstahl (1.4408)
Werkstoffe:Körper: Edelstahl 1.4408, Dichtung: NBR, Griff, Ring: Edelstahl ( Innengewinde sind mit PTFE-Flachdichtungen ausgestattet)Temperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •kompatibel zu Steckern / Dosen nach MIL-C-27487Information:Die EN-Kupplungen unterscheiden sich lediglich durch Ausführung des Innengewindes bzw. Schlauchstutzens von Standardkupplungen. sie sind voll kompatibel zu Standardkupplungen nach MIL-C-27487Weitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeG 3"DN (mm)75 (3)Stecker Ø (mm)91,5PN (bar)14Gewicht900 g / Stk.
Storz-Kupplung G 3"(AG), 65, Aluminium (geschmiedet) Typ STKG 81/30 A-DR
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Optional:schwenkbarer Gewindestutzen -DRWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe65GewindeG 3"Ausführungmit schwenkbarem GewindestutzenKnaggenabstand (mm)81Temperaturbereich (°C)-40 bis +110Gewicht600 g / Stk.
Schnellkupplung (NW10) 13 (1/2")mm Schlauch, Edelstahl
Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.Weitere Eigenschaften:WerkstoffEdelstahlSchlauch Ø innen (mm)13 (1/2)Verwendbar für Stecker beidseitig absperrendjaTemperaturbereich (°C)-15 bis +200Gewicht150 g / Stk.
Kupplungsstecker (NW5) G 1/8"(AG), 1.4404
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPT, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:Werkstoff1.4404Gewinde außenG 1/8"beidseitig absperrendneinAusführungStandardTemperaturbereich (°C)-20 bis +200Gewicht11 g / Stk.
PTFE-Flachdichtung für Innengewinde G 4"
STTWDR40PTFE PTFE-Flachdichtung für Innengewinde G 4"Weitere Eigenschaften:für Innengwinde (mm)G 4"Gewicht15 g / Stk.
Kupplungsstecker (NW10) G 1/4"(AG), Edelstahl
Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA*in Ausführung BA Werkstoff: Messing vernickeltWeitere Eigenschaften:WerkstoffEdelstahlGewinde außenG 1/4"beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht32 g / Stk.

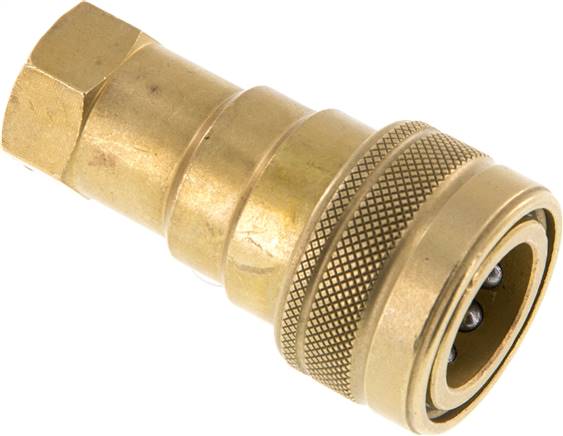

Hydraulikkupplung ISO 7241-1B, Muffe, G 3/8"(IG),Messing
Werkstoffe:Körper: Messing, Federn: 1.4310, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 3/8"PN (bar)200A (mm)19,1B (mm)35DN (ISO) (mm)10Ersatzdichtsätze (FKM/PTFE)VAM 38 DIGewicht220 g / Stk.
Tankwagenkupplung Verschlussstopfen, 1.4408 für MK 50 ES
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Verschlussstopfen inkl. Kette aus Edelstahl 1.4401 (Typ Aluminium: Kette aus 1.4301)Weitere Eigenschaften:Werkstoff1.4408passend fürMK 50 ESGewicht310 g / Stk.
FKM-Ersatzdichtung f. Kamlock-Kupplung DN60 (2-1/2")
Werkstoffe:NBR: (-10°C bis +80°C) elastischer Standardwerkstoff für neutrale Medien wie Luft, Öl und Wasser. Gut beständig gegen mechanische Belastungen., EPDM: (-20°C bis +130°C) elastisch, beständig gegen Laugen und Säuren mittlerer Konzentration, Wasser, Heißwasser und Dampf. Nicht beständig bei Ölen und Fetten., FKM: (-20°C bis +180°C) elastisch, Elastomer mit hoher Temperatur- und Witterungsbeständigkeit. Für viele Säuren, Basen, Kraftstoffe und Öle (auch synthetische) geeignet. Unbeständig bei Heißwasser und Dampf., CSM (Hypalon): (-40°C bis +140°C) elastisch und gute chemische Beständigkeit.,PTFE*: (-180°C bis +200°C) sehr steif und sehr gute chemische Beständigkeit (vorsichtig einbauen). Beständig gegen fast alle Chemikalien, auch bei höheren Temperaturen., NBR / PTFE: (-10°C bis +80°C) elastisch und sehr gute chemische Beständigkeit, FKM / PTFE: (-20°C bis +180°C) elastisch und sehr gute chemische Beständigkeit*nicht empfehlenswert da sehr steif, kleine Nennweiten schwer zu montieren!Weitere Eigenschaften:AusführungVollmaterialWerkstoffFKMDN (mm)60 (2-1/2)Außen Ø (ca.) (mm)80Dicke (mm)6,4Temperaturbereich (°C)-20 bis +180Gewicht26 g / Stk.
Kamlock-Stecker (A) NPT 4"(IG), Edelstahl (1.4408)
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeNPT 4"DN (mm)90 (4)Stecker Ø (mm)119,5PN (bar)7Gewicht1,5 kg / Stk.
Hydraulikkupplung ISO 7241-1B, Stecker, G 1-1/2"(IG), Stahl
Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeG 1-1/2"PN (bar)120A (mm)44,5B (mm)75DN (ISO) (mm)40Ersatzdichtsätze (FKM/PTFE)VAM 114112 DIGewicht1,3 kg / Stk.
Kupplungsstecker (NW15) G 1/2"(AG), Messing
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/2"beidseitig absperrendneinGewicht105 g / Stk.
Kupplungsstecker (NW5) 6 (1/4")mm Schlauch, Messing schwarz, D= 6 mm
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)6 (1/4)beidseitig absperrendneinAusführungschwarze FarbmarkierungTemperaturbereich (°C)-20 bis +200Gewicht21 g / Stk.
Schott-Kupplungsstecker (NW2,7) 6x4mm Schlauch, Edelstahl
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffEdelstahlSchlauch Ø außen x innen (mm)6x4beidseitig absperrendneinAM 8x0,5Emax (mm)8,5Temperaturbereich (°C)-20 bis +200Gewicht14 g / Stk.
Prevost Stecknippel ISO B - IRP 066808RB
Stecknippel für Schlauchanschluss (PA/PU Schläuche)Technische Daten:Durchmesser (mm)10 x 8Länge (mm)18,5Breite (mm)57Höhe (mm)18,5Gewicht (g)51
Kupplungsstecker (NW5) 4mm Schlauch, Edelstahl, beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffEdelstahlSchlauch Ø innen (mm)4beidseitig absperrendjaAusführungStandardTemperaturbereich (°C)-15 bis +200Gewicht21 g / Stk.
Schlauchkupplungen und Schlauchverbindungen Kupplungen
Anschluss gefunden: eine Schlauchkupplung fügt nicht nur zusammen, was zusammen gehört. Sie übernimmt auch praktische Funktionen wie eine einseitige oder beidseitige Absperrung. Die Schlauchkupplungen aus unserem Programm reichen von Standard-Verbindungsstücken bis zu spezifischen Lösungen. Sie eignen sich zum Transport sowohl gasförmiger als auch flüssiger Medien.
Luftschlauch Kupplung, Schlauchkupplung und Co.
Schlauchkupplungen ermöglichen es Ihnen Ihre Geräte, Systeme etc. flexibel und spontan auszuwechseln bzw. neu anzuschließen. Schlauchkupplungen haben mehrere Bezeichnungen. Je nach Bauart und Einsatzgebiet wird beispielsweise zwischen einer Monokupplung und einer Multikupplung unterschieden. Die Monokupplung verbindet nur eine Leitung, wogegen eine Multikupplung mehrere Leitungen verbinden kann. Neben diesen Schlauchkupplungen bieten wir Ihnen jedoch noch einige mehr - Durchgangskupplungen, Verschlusskupplungen und und und...
Sie möchten sich bezüglich Schlauchkupplungen beraten lassen? Dann rufen Sie uns an - wir nehmen uns gerne Zeit für Sie!
Finden auch Sie Ihre passende Schlauchkupplung - hochwertig, robust und sicher!
