Druckluft Sicherheitskupplung
Sie möchten eine hohe Sicherheit am Arbeitsplatz gewährleisten können? Mit einer Sicherheitskupplung können Sie das. Dank der innovativen Technologie verhindern Sicherheitskupplungen den gefährlichen Peitschenhiebeffekt und sorgen so für mehr Sicherheit bei der Trennung von Druckluftleitungen. Ihre Sicherheitskupplung von DF Druckluft-Fachhandel - für mehr Sicherheit für Sie und Ihr Arbeitsumfeld.
Sicherheitskupplungen - Seite 2
Sicherheitskupplungen - Seite 3
Sicherheitskupplungen - Seite 4
Sicherheitskupplungen - Seite 5
Sicherheitskupplungen - Seite 6
Sicherheitskupplungen - Seite 7
Sicherheitskupplungen - Seite 8
Sicherheitskupplungen - Seite 9
Sicherheitskupplungen - Seite 10
Sicherheitskupplungen - Seite 11
Sicherheitskupplungen - Seite 12
Sicherheitskupplungen - Seite 13
Sicherheitskupplung G1/2 Außengewinde NW 7,4 Prevost, ESI 071153
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss G1/2 außen, ESI 071153(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstarke Prevost-Sicherheitskupplung ESI 071153
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Zylindrisches Außengewinde
Gas BSP
Integrierte Dichtung
Internationaler Standard ISO 228/1
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Sicherheitskupplung ESI 071153:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
135 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
23
%
FAIRAIR Sicherheitskupplung SSK-7,4-1/2A, G 1/2 Außengewinde drehbar NW 7,4, eloxiert, FA60013
Neu im Sortiment: Die drehbare FAIRAIR Sicherheitskupplung SSK-7,4-1/2A mit NW 7,4 und Druckknopf-Ausführung
Mit der drehbaren FAIRAIR Sicherheitskupplung SSK-7,4-1/2A aus eloxiertem Aluminium holen Sie sich den Profi unter den Druckluftkupplungen in Ihre Werkstatt. Die Kupplung der Nennweite 7,4 besitzt einen 1/2 Zoll Anschluss außen – für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung SSK-7,4-1/2A ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Mit der hochwertigen FAIRAIR Sicherheitskupplung SSK-7,4-1/2A erhalten Sie ein vielseitiges Spitzenprodukt zum fairen Preis. FAIRAIR – Einfach. Druckluft.
Die Vorteile der FAIRAIR Sicherheitskupplung SSK-7,4-1/2A
Vielseitige Standardgröße: Passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4
Robustes Verbindungsstück: Langlebig dank Einsatz von eloxiertem Aluminium, Stahl und Messing
Einhändige Bedienung: Müheloses und vollautomatisches Anschließen mit nur einer Hand
Cleveres Druckknopf-Prinzip: Beim 1. Drücken entlüften, beim 2 Drücken Stecker lösen
Flexible Anwendung: Drehbare Kupplung ermöglicht schnelle Montage und perfekte Ausrichtung
Sicheres Werkzeug: Automatischer Druckabbau ohne Peitschenhieb-Risiko gemäß ISO 4414
Professionelle Kupplung: Dank hoher Durchflusswerte ideal für den Einsatz in Industrie und Gewerbe
Technische Daten:
Teilenummer
FA60013
D1 (Siehe Zeichnung)
G 1/2
D2 (Siehe Zeichnung)
26 mm
CH (Siehe Zeichnung)
25 mm
L1 (Siehe Zeichnung)
8,5 mm
L2 (Siehe Zeichnung)
72,4 mm
Außengewinde
G 1/2
Durchfluss (6 bar - ∆p = 1 bar)
1.500 Nl/min
Arbeitstemperatur [°C]
- 20 / + 80° C
Arbeitsdruck
0-12 bar
Nenndurchmesser
7,4 mm
Gewicht
144,5 g
ISO Norm
ISO 4414
Material Körper
Aluminium eloxiert
Material Gewindestück
Messing vernickelt
Material sonstige Bauteile
Stahl/Edelstahl
Material Dichtung
NBR
Die FAIRAIR Sicherheitskupplung: Einfach und sicher entkuppeln per Knopfdruck
Die vollautomatische FAIRAIR Sicherheitskupplung SSK-7,4-1/2A macht den täglichen Einsatz mit Ihren Druckluftwerkzeugen sicherer: Die Schnellverschlusskupplung erfüllt die Sicherheitsauflagen der ISO-Norm 4414, was bedeutet, dass eine sichere Trennung von der Energiequelle ermöglicht wird. Der berüchtigte „Peitschenhiebeffekt“ kann so verhindert und das Verletzungsrisiko praktisch ausgeschlossen werden. Dank des cleveren Knopfdruck-Prinzips der FAIRAIR Sicherheitskupplung lassen sich Werkzeuge mit nur zweimaligem Drücken sicher und einfach von der Kupplung abtrennen. Und so geht’s: Nachdem Sie den Stecker zum Verbinden in die Kupplung gesteckt haben, drücken Sie zum Entkuppeln einmal auf den Knopf. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Der große Vorteil dabei: Alle Handgriffe lassen sich einhändig und ganz ohne Kraftaufwand erledigen. Probieren Sie es aus!

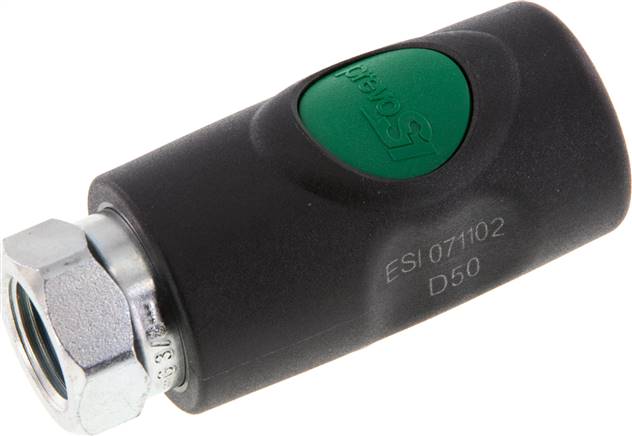

Sicherheitskupplung G3/8 Innengewinde NW 7,4 Prevost, ESI 071102
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss G3/8 innen, ESI 071102(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstark
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Zylindrisches Außengewinde
Gas BSP
Integrierte Dichtung
Internationaler Standard ISO 228/1
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
116 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
Sicherheitskupplung G1/4 Innengewinde NW 7,4 Prevost ESI 071101
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss G1/4 innen ESI 071101(passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstark
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Zylindrisches Außengewinde
Gas BSP
Integrierte Dichtung
Internationaler Standard ISO 228/1
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
124 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
Sicherheitskupplung für Schlauch LW 9 NW 7,4 Prevost, ESI 071809
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss LW 9 für Schlauch Ø 9 mm innen, ESI 071809(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstarke Sicherheitskupplung ESI 071809
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Kupplung für Schläuche
Montage mit Schraubklemmen oder Ohrklemmen
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Prevost-Sicherheitskupplung ESI 071809:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
85 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
22
%
Sicherheitskupplung G3/8 Außengewinde NW 7,4 Prevost, ESI 071152
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss G3/8 außen, ESI 071152 (passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstark
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Zylindrisches Außengewinde
Gas BSP
Integrierte Dichtung
Internationaler Standard ISO 228/1
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile Ihrer Sicherheitskupplung ESI 071152
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Prevost-Sicherheitskupplung ESI 071152:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
130 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
Sicherheitskupplung G1/4 Außengewinde NW 7,4 Prevost, ESI 071151
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss G1/4 außen, ESI 071151(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstark
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Zylindrisches Außengewinde
Gas BSP
Integrierte Dichtung
Internationaler Standard ISO 228/1
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Sicherheitskupplung ESI 071151:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
127 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
Sicherheitskupplung für Schlauch LW 10 NW 7,4 Prevost, ESI 071810
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss LW 109 für Schlauch Ø 10 mm innen, ESI 071810(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstarke Sicherheitskupplung ESI 071809
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Kupplung für Schläuche
Montage mit Schraubklemmen oder Ohrklemmen
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Prevost-Sicherheitskupplung ESI 071809:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
85 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
27
%
FAIRAIR Sicherheitskupplung SSK-7,4-9, Tülle LW 9 drehbar NW 7,4, eloxiert, FA60017
Neu im Sortiment: Die drehbare FAIRAIR Sicherheitskupplung SSK-7,4-9 mit Tülle und Druckknopf-Ausführung
Mit der drehbaren FAIRAIR Sicherheitskupplung SSK-7,4-9 aus eloxiertem Aluminium holen Sie sich den Profi unter den Druckluftkupplungen in Ihre Werkstatt. Die Kupplung der Nennweite 7,4 besitzt eine Schlauchtülle LW 9 – für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung SSK-7,4-9 ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Mit der hochwertigen FAIRAIR Sicherheitskupplung SSK-7,4-9 mit Tülle erhalten Sie ein vielseitiges Spitzenprodukt zum fairen Preis. FAIRAIR – Einfach. Druckluft.
Die Vorteile der FAIRAIR Sicherheitskupplung SSK-7,4-9
Vielseitige Standardgröße: Passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4
Robustes Verbindungsstück: Langlebig dank Einsatz von eloxiertem Aluminium, Stahl und Messing
Einhändige Bedienung: Müheloses und vollautomatisches Anschließen mit nur einer Hand
Cleveres Druckknopf-Prinzip: Beim 1. Drücken entlüften, beim 2 Drücken Stecker lösen
Flexible Anwendung: Drehbare Kupplung ermöglicht schnelle Montage und perfekte Ausrichtung
Sicheres Werkzeug: Automatischer Druckabbau ohne Peitschenhieb-Risiko gemäß ISO 4414
Professionelle Kupplung: Dank hoher Durchflusswerte ideal für den Einsatz in Industrie und Gewerbe
Technische Daten:
Teilenummer
FA60017
D1 (Siehe Zeichnung)
10 mm
D2 (Siehe Zeichnung)
26 mm
CH (Siehe Zeichnung)
21 mm
L2 (Siehe Zeichnung)
88,4 mm
Schlauch Durchmesser
9 mm
Anschluss
Schlauchtülle LW 9
Durchfluss (6 bar - ∆p = 1 bar)
1.500 Nl/min
Arbeitstemperatur [°C]
- 20 / + 80° C
Arbeitsdruck
0-12 bar
Nenndurchmesser
7,4 mm
Gewicht
130,6 g
ISO Norm
ISO 4414
Material Körper
Aluminium eloxiert
Material Gewindestück
Messing vernickelt
Material sonstige Bauteile
Stahl/Edelstahl
Material Dichtung
NBR
Die FAIRAIR Sicherheitskupplung: Einfach und sicher entkuppeln per Knopfdruck
Die vollautomatische FAIRAIR Sicherheitskupplung SSK-7,4-9 mit Tülle LW 9 macht den täglichen Einsatz mit Ihren Druckluftwerkzeugen sicherer: Die Schnellverschlusskupplung erfüllt die Sicherheitsauflagen der ISO-Norm 4414, was bedeutet, dass eine sichere Trennung von der Energiequelle ermöglicht wird. Der berüchtigte „Peitschenhiebeffekt“ kann so verhindert und das Verletzungsrisiko praktisch ausgeschlossen werden. Dank des cleveren Knopfdruck-Prinzips der FAIRAIR Sicherheitskupplung lassen sich Werkzeuge mit nur zweimaligem Drücken sicher und einfach von der Kupplung abtrennen. Und so geht’s: Nachdem Sie den Stecker zum Verbinden in die Kupplung gesteckt haben, drücken Sie zum Entkuppeln einmal auf den Knopf. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Der große Vorteil dabei: Alle Handgriffe lassen sich einhändig und ganz ohne Kraftaufwand erledigen. Probieren Sie es aus!
23
%
FAIRAIR Sicherheitskupplung SSK-7,4-1/2I, G 1/2 Innengewinde drehbar NW 7,4, eloxiert, FA60016
Neu im Sortiment: Die drehbare FAIRAIR Sicherheitskupplung SSK-7,4-1/2I mit NW 7,4 und Druckknopf-Ausführung
Mit der drehbaren FAIRAIR Sicherheitskupplung SSK-7,4-1/2I aus eloxiertem Aluminium holen Sie sich den Profi unter den Druckluftkupplungen in Ihre Werkstatt. Die Kupplung der Nennweite 7,4 besitzt einen 1/2 Zoll Anschluss innen – für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung SSK-7,4-1/2I ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Mit der hochwertigen FAIRAIR Sicherheitskupplung SSK-7,4-1/2I erhalten Sie ein vielseitiges Spitzenprodukt zum fairen Preis. FAIRAIR – Einfach. Druckluft.
Die Vorteile der FAIRAIR Sicherheitskupplung SSK-7,4-1/2I
Vielseitige Standardgröße: Passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4
Robustes Verbindungsstück: Langlebig dank Einsatz von eloxiertem Aluminium, Stahl und Messing
Einhändige Bedienung: Müheloses und vollautomatisches Anschließen mit nur einer Hand
Cleveres Druckknopf-Prinzip: Beim 1. Drücken entlüften, beim 2 Drücken Stecker lösen
Flexible Anwendung: Drehbare Kupplung ermöglicht schnelle Montage und perfekte Ausrichtung
Sicheres Werkzeug: Automatischer Druckabbau ohne Peitschenhieb-Risiko gemäß ISO 4414
Professionelle Kupplung: Dank hoher Durchflusswerte ideal für den Einsatz in Industrie und Gewerbe
Technische Daten:
Teilenummer
FA60016
D1 (Siehe Zeichnung)
G 1/2
D2 (Siehe Zeichnung)
26 mm
CH (Siehe Zeichnung)
24 mm
L1 (Siehe Zeichnung)
11 mm
L2 (Siehe Zeichnung)
77,4 mm
Innengewinde
G 1/2
Durchfluss (6 bar - ∆p = 1 bar)
1.500 Nl/min
Arbeitstemperatur [°C]
- 20 / + 80° C
Arbeitsdruck
0-12 bar
Nenndurchmesser
7,4 mm
Gewicht
150,8 g
ISO Norm
ISO 4414
Material Körper
Aluminium eloxiert
Material Gewindestück
Messing vernickelt
Material sonstige Bauteile
Stahl/Edelstahl
Material Dichtung
NBR
Die FAIRAIR Sicherheitskupplung: Einfach und sicher entkuppeln per Knopfdruck
Die vollautomatische FAIRAIR Sicherheitskupplung SSK-7,4-1/2I macht den täglichen Einsatz mit Ihren Druckluftwerkzeugen sicherer: Die Schnellverschlusskupplung erfüllt die Sicherheitsauflagen der ISO-Norm 4414, was bedeutet, dass eine sichere Trennung von der Energiequelle ermöglicht wird. Der berüchtigte „Peitschenhiebeffekt“ kann so verhindert und das Verletzungsrisiko praktisch ausgeschlossen werden. Dank des cleveren Knopfdruck-Prinzips der FAIRAIR Sicherheitskupplung lassen sich Werkzeuge mit nur zweimaligem Drücken sicher und einfach von der Kupplung abtrennen. Und so geht’s: Nachdem Sie den Stecker zum Verbinden in die Kupplung gesteckt haben, drücken Sie zum Entkuppeln einmal auf den Knopf. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Der große Vorteil dabei: Alle Handgriffe lassen sich einhändig und ganz ohne Kraftaufwand erledigen. Probieren Sie es aus!
23
%
FAIRAIR Sicherheitskupplung SSK-7,4-1/4I, G 1/4 Innengewinde drehbar NW 7,4, eloxiert, FA60014
Neu im Sortiment: Die drehbare FAIRAIR Sicherheitskupplung SSK-7,4-1/4I mit NW 7,4 und Druckknopf-Ausführung
Mit der drehbaren FAIRAIR Sicherheitskupplung SSK-7,4-1/4I aus eloxiertem Aluminium holen Sie sich den Profi unter den Druckluftkupplungen in Ihre Werkstatt. Die Kupplung der Nennweite 7,4 besitzt einen 1/4 Zoll Anschluss innen – für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung SSK-7,4-1/4I ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Mit der hochwertigen FAIRAIR Sicherheitskupplung SSK-7,4-1/4I erhalten Sie ein vielseitiges Spitzenprodukt zum fairen Preis. FAIRAIR – Einfach. Druckluft.
Die Vorteile der FAIRAIR Sicherheitskupplung SSK-7,4-1/4I
Vielseitige Standardgröße: Passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4
Robustes Verbindungsstück: Langlebig dank Einsatz von eloxiertem Aluminium, Stahl und Messing
Einhändige Bedienung: Müheloses und vollautomatisches Anschließen mit nur einer Hand
Cleveres Druckknopf-Prinzip: Beim 1. Drücken entlüften, beim 2 Drücken Stecker lösen
Flexible Anwendung: Drehbare Kupplung ermöglicht schnelle Montage und perfekte Ausrichtung
Sicheres Werkzeug: Automatischer Druckabbau ohne Peitschenhieb-Risiko gemäß ISO 4414
Professionelle Kupplung: Dank hoher Durchflusswerte ideal für den Einsatz in Industrie und Gewerbe
Technische Daten:
Teilenummer
FA60014
D1 (Siehe Zeichnung)
G 1/4
D2 (Siehe Zeichnung)
26 mm
CH (Siehe Zeichnung)
21 mm
L1 (Siehe Zeichnung)
9 mm
L2 (Siehe Zeichnung)
73,4 mm
Innengewinde
G 1/4
Durchfluss (6 bar - ∆p = 1 bar)
1.500 Nl/min
Arbeitstemperatur [°C]
- 20 / + 80° C
Arbeitsdruck
0-12 bar
Nenndurchmesser
7,4 mm
Gewicht
144 g
ISO Norm
ISO 4414
Material Körper
Aluminium eloxiert
Material Gewindestück
Messing vernickelt
Material sonstige Bauteile
Stahl/Edelstahl
Material Dichtung
NBR
Die FAIRAIR Sicherheitskupplung: Einfach und sicher entkuppeln per Knopfdruck
Die vollautomatische FAIRAIR Sicherheitskupplung SSK-7,4-1/4I macht den täglichen Einsatz mit Ihren Druckluftwerkzeugen sicherer: Die Schnellverschlusskupplung erfüllt die Sicherheitsauflagen der ISO-Norm 4414, was bedeutet, dass eine sichere Trennung von der Energiequelle ermöglicht wird. Der berüchtigte „Peitschenhiebeffekt“ kann so verhindert und das Verletzungsrisiko praktisch ausgeschlossen werden. Dank des cleveren Knopfdruck-Prinzips der FAIRAIR Sicherheitskupplung lassen sich Werkzeuge mit nur zweimaligem Drücken sicher und einfach von der Kupplung abtrennen. Und so geht’s: Nachdem Sie den Stecker zum Verbinden in die Kupplung gesteckt haben, drücken Sie zum Entkuppeln einmal auf den Knopf. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Der große Vorteil dabei: Alle Handgriffe lassen sich einhändig und ganz ohne Kraftaufwand erledigen. Probieren Sie es aus!
Sicherheitskupplung G1/2 Innengewinde NW 7,4 Prevost, ESI 071103
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss G1/2 innen, ESI 071103(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstark
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Zylindrisches Außengewinde der ESI 071103
Gas BSP
Integrierte Dichtung
Internationaler Standard ISO 228/1
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Prevost-Sicherheitskupplung ESI 071103:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
125 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
23
%
FAIRAIR Sicherheitskupplung SSK-7,4-10, Tülle LW 10 drehbar NW 7,4, eloxiert, FA60018
Neu im Sortiment: Die drehbare FAIRAIR Sicherheitskupplung SSK-7,4-10 mit Tülle und Druckknopf-Ausführung
Mit der drehbaren FAIRAIR Sicherheitskupplung SSK-7,4-10 aus eloxiertem Aluminium holen Sie sich den Profi unter den Druckluftkupplungen in Ihre Werkstatt. Die Kupplung der Nennweite 7,4 besitzt eine Schlauchtülle LW 10 – für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung SSK-7,4-10 ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Mit der hochwertigen FAIRAIR Sicherheitskupplung SSK-7,4-10 mit Tülle erhalten Sie ein vielseitiges Spitzenprodukt zum fairen Preis. FAIRAIR – Einfach. Druckluft.
Die Vorteile der FAIRAIR Sicherheitskupplung SSK-7,4-10
Vielseitige Standardgröße: Passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4
Robustes Verbindungsstück: Langlebig dank Einsatz von eloxiertem Aluminium, Stahl und Messing
Einhändige Bedienung: Müheloses und vollautomatisches Anschließen mit nur einer Hand
Cleveres Druckknopf-Prinzip: Beim 1. Drücken entlüften, beim 2 Drücken Stecker lösen
Flexible Anwendung: Drehbare Kupplung ermöglicht schnelle Montage und perfekte Ausrichtung
Sicheres Werkzeug: Automatischer Druckabbau ohne Peitschenhieb-Risiko gemäß ISO 4414
Professionelle Kupplung: Dank hoher Durchflusswerte ideal für den Einsatz in Industrie und Gewerbe
Technische Daten:
Teilenummer
FA60018
D1 (Siehe Zeichnung)
11 mm
D2 (Siehe Zeichnung)
26 mm
CH (Siehe Zeichnung)
21 mm
L2 (Siehe Zeichnung)
88,4 mm
Schlauch Durchmesser
10 mm
Anschluss
Schlauchtülle LW 10
Durchfluss (6 bar - ∆p = 1 bar)
1.500 Nl/min
Arbeitstemperatur [°C]
- 20 / + 80° C
Arbeitsdruck
0-12 bar
Nenndurchmesser
7,4 mm
Gewicht
130 g
ISO Norm
ISO 4414
Material Körper
Aluminium eloxiert
Material Gewindestück
Messing vernickelt
Material sonstige Bauteile
Stahl/Edelstahl
Material Dichtung
NBR
Die FAIRAIR Sicherheitskupplung: Einfach und sicher entkuppeln per Knopfdruck
Die vollautomatische FAIRAIR Sicherheitskupplung SSK-7,4-10 mit Tülle LW 10 macht den täglichen Einsatz mit Ihren Druckluftwerkzeugen sicherer: Die Schnellverschlusskupplung erfüllt die Sicherheitsauflagen der ISO-Norm 4414, was bedeutet, dass eine sichere Trennung von der Energiequelle ermöglicht wird. Der berüchtigte „Peitschenhiebeffekt“ kann so verhindert und das Verletzungsrisiko praktisch ausgeschlossen werden. Dank des cleveren Knopfdruck-Prinzips der FAIRAIR Sicherheitskupplung lassen sich Werkzeuge mit nur zweimaligem Drücken sicher und einfach von der Kupplung abtrennen. Und so geht’s: Nachdem Sie den Stecker zum Verbinden in die Kupplung gesteckt haben, drücken Sie zum Entkuppeln einmal auf den Knopf. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Der große Vorteil dabei: Alle Handgriffe lassen sich einhändig und ganz ohne Kraftaufwand erledigen. Probieren Sie es aus!
27
%
FAIRAIR Sicherheitskupplung SSK-7,4-3/8I, G 3/8 Innengewinde drehbar NW 7,4, eloxiert, FA60015
Neu im Sortiment: Die drehbare FAIRAIR Sicherheitskupplung SSK-7,4-3/8I mit NW 7,4 und Druckknopf-Ausführung
Mit der drehbaren FAIRAIR Sicherheitskupplung SSK-7,4-3/8I aus eloxiertem Aluminium holen Sie sich den Profi unter den Druckluftkupplungen in Ihre Werkstatt. Die Kupplung der Nennweite 7,4 besitzt einen 3/8 Zoll Anschluss innen – für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung SSK-7,4-3/8I ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Mit der hochwertigen FAIRAIR Sicherheitskupplung SSK-7,4-3/8I erhalten Sie ein vielseitiges Spitzenprodukt zum fairen Preis. FAIRAIR – Einfach. Druckluft.
Die Vorteile der FAIRAIR Sicherheitskupplung SSK-7,4-3/8I
Vielseitige Standardgröße: Passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4
Robustes Verbindungsstück: Langlebig dank Einsatz von eloxiertem Aluminium, Stahl und Messing
Einhändige Bedienung: Müheloses und vollautomatisches Anschließen mit nur einer Hand
Cleveres Druckknopf-Prinzip: Beim 1. Drücken entlüften, beim 2 Drücken Stecker lösen
Flexible Anwendung: Drehbare Kupplung ermöglicht schnelle Montage und perfekte Ausrichtung
Sicheres Werkzeug: Automatischer Druckabbau ohne Peitschenhieb-Risiko gemäß ISO 4414
Professionelle Kupplung: Dank hoher Durchflusswerte ideal für den Einsatz in Industrie und Gewerbe
Technische Daten:
Teilenummer
FA60015
D1 (Siehe Zeichnung)
G 3/8
D2 (Siehe Zeichnung)
26 mm
CH (Siehe Zeichnung)
21 mm
L1 (Siehe Zeichnung)
10 mm
L2 (Siehe Zeichnung)
75,4 mm
Innengewinde
G 3/8
Durchfluss (6 bar - ∆p = 1 bar)
1.500 Nl/min
Arbeitstemperatur [°C]
- 20 / + 80° C
Arbeitsdruck
0-12 bar
Nenndurchmesser
7,4 mm
Gewicht
140 g
ISO Norm
ISO 4414
Material Körper
Aluminium eloxiert
Material Gewindestück
Messing vernickelt
Material sonstige Bauteile
Stahl/Edelstahl
Material Dichtung
NBR
Die FAIRAIR Sicherheitskupplung: Einfach und sicher entkuppeln per Knopfdruck
Die vollautomatische FAIRAIR Sicherheitskupplung SSK-7,4-3/8I macht den täglichen Einsatz mit Ihren Druckluftwerkzeugen sicherer: Die Schnellverschlusskupplung erfüllt die Sicherheitsauflagen der ISO-Norm 4414, was bedeutet, dass eine sichere Trennung von der Energiequelle ermöglicht wird. Der berüchtigte „Peitschenhiebeffekt“ kann so verhindert und das Verletzungsrisiko praktisch ausgeschlossen werden. Dank des cleveren Knopfdruck-Prinzips der FAIRAIR Sicherheitskupplung lassen sich Werkzeuge mit nur zweimaligem Drücken sicher und einfach von der Kupplung abtrennen. Und so geht’s: Nachdem Sie den Stecker zum Verbinden in die Kupplung gesteckt haben, drücken Sie zum Entkuppeln einmal auf den Knopf. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Der große Vorteil dabei: Alle Handgriffe lassen sich einhändig und ganz ohne Kraftaufwand erledigen. Probieren Sie es aus!
18
%
Druckknopf-Sicherheitskupplung NW 7,4, G3/8IG, DKSKIG38
Beschreibung:
Druckknopf-Sicherheitskupplung NW 7,4, drehbar, Alu, G 3/8 IG, Betriebsdruck 12bar, Mediums-/Umgebungstemp. -20°C bis 70°C
Hochwertige, robuste und langlebige, mit einer Hand bedienbare Schnellverschlusskupplung in Sicherheitsausführung.
Technische Daten:
Anschluss: G 3/8 IG
Betriebsdruck max. [bar]: 12
Dichtmaterial: NBR
Durchfluss: 1600 l/min (Luft)
Durchflusswertmessung: bei 6 bar und Δp = 1 bar
Gehäuse: Aluminium, eloxiert
Gewindestück: Messing vernickelt
Innenteile: Edelstahl 1.4301
Knopf: Stahl gehärtet und verzinkt
Länge [mm]: 72,3
Mediumstemperatur max. [°C]: 70
Mediumstemperatur min. [°C]: -20
NW: 7,4
SW [mm]: 21
Umgebungstemperatur max. [°C]: 70
Umgebungstemperatur min. [°C]: -20
18
%
Sicherheitskupplung für Schlauch LW 13 NW 7,4 Prevost, ESI 071813
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss LW 13 für Schlauch Ø 13 mm innen, ESI 071813(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstarke Sicherheitskupplung ESI 071813
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Kupplung für Schläuche
Montage mit Schraubklemmen oder Ohrklemmen
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile Ihrer Prevost-Sicherheitskupplung ESI 071813
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Sicherheitskupplung ESI071813:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
87 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
Sicherheitskupplung für Schlauch LW 8 NW 7,4 Prevost, ESI 071808
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss LW 8 für Schlauch Ø 8 mm innen, ESI 071808(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstarke Sicherheitskupplung ESI 071809
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Kupplung für Schläuche
Montage mit Schraubklemmen oder Ohrklemmen
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Prevost-Sicherheitskupplung ESI 071809:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
85 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
23
%
FAIRAIR Sicherheitskupplung SSK-7,4-3/8A, G 3/8 Außengewinde drehbar NW 7,4, eloxiert, FA60012
Neu im Sortiment: Die drehbare FAIRAIR Sicherheitskupplung SSK-7,4-3/8A mit NW 7,4 und Druckknopf-Ausführung
Mit der drehbaren FAIRAIR Sicherheitskupplung SSK-7,4-3/8A aus eloxiertem Aluminium holen Sie sich den Profi unter den Druckluftkupplungen in Ihre Werkstatt. Die Kupplung der Nennweite 7,4 besitzt einen 3/8 Zoll Anschluss außen – für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung SSK-7,4-3/8A ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Mit der hochwertigen FAIRAIR Sicherheitskupplung SSK-7,4-3/8A erhalten Sie ein vielseitiges Spitzenprodukt zum fairen Preis. FAIRAIR – Einfach. Druckluft.
Die Vorteile der FAIRAIR Sicherheitskupplung SSK-7,4-3/8A
Vielseitige Standardgröße: Passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4
Robustes Verbindungsstück: Langlebig dank Einsatz von eloxiertem Aluminium, Stahl und Messing
Einhändige Bedienung: Müheloses und vollautomatisches Anschließen mit nur einer Hand
Cleveres Druckknopf-Prinzip: Beim 1. Drücken entlüften, beim 2 Drücken Stecker lösen
Flexible Anwendung: Drehbare Kupplung ermöglicht schnelle Montage und perfekte Ausrichtung
Sicheres Werkzeug: Automatischer Druckabbau ohne Peitschenhieb-Risiko gemäß ISO 4414
Professionelle Kupplung: Dank hoher Durchflusswerte ideal für den Einsatz in Industrie und Gewerbe
Technische Daten:
Teilenummer
FA60012
D1 (Siehe Zeichnung)
G 3/8
D2 (Siehe Zeichnung)
26 mm
CH (Siehe Zeichnung)
21 mm
L1 (Siehe Zeichnung)
7 mm
L2 (Siehe Zeichnung)
70 mm
Außengewinde
G 3/8
Durchfluss (6 bar - ∆p = 1 bar)
1.500 Nl/min
Arbeitstemperatur [°C]
- 20 / + 80° C
Arbeitsdruck
0-12 bar
Nenndurchmesser
7,4 mm
Gewicht
125 g
ISO Norm
ISO 4414
Material Körper
Aluminium eloxiert
Material Gewindestück
Messing vernickelt
Material sonstige Bauteile
Stahl/Edelstahl
Material Dichtung
NBR
Die FAIRAIR Sicherheitskupplung: Einfach und sicher entkuppeln per Knopfdruck
Die vollautomatische FAIRAIR Sicherheitskupplung SSK-7,4-3/8A macht den täglichen Einsatz mit Ihren Druckluftwerkzeugen sicherer: Die Schnellverschlusskupplung erfüllt die Sicherheitsauflagen der ISO-Norm 4414, was bedeutet, dass eine sichere Trennung von der Energiequelle ermöglicht wird. Der berüchtigte „Peitschenhiebeffekt“ kann so verhindert und das Verletzungsrisiko praktisch ausgeschlossen werden. Dank des cleveren Knopfdruck-Prinzips der FAIRAIR Sicherheitskupplung lassen sich Werkzeuge mit nur zweimaligem Drücken sicher und einfach von der Kupplung abtrennen. Und so geht’s: Nachdem Sie den Stecker zum Verbinden in die Kupplung gesteckt haben, drücken Sie zum Entkuppeln einmal auf den Knopf. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Der große Vorteil dabei: Alle Handgriffe lassen sich einhändig und ganz ohne Kraftaufwand erledigen. Probieren Sie es aus!
29
%
Sicherheits-Schnellkupplung (NW7,2) R 1/4"(AG), CEJN
Werkstoffe:Körper: Stahl verzinkt, Messing verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:0 - 16 barDurchfluss*:2250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker erst frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf Steckerseite anliegendem Druck) verhindert.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Nur Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Gewinde außenR 1/4"tatsächliche Nennweite (mm)7,6Gewicht100 g / Stk.

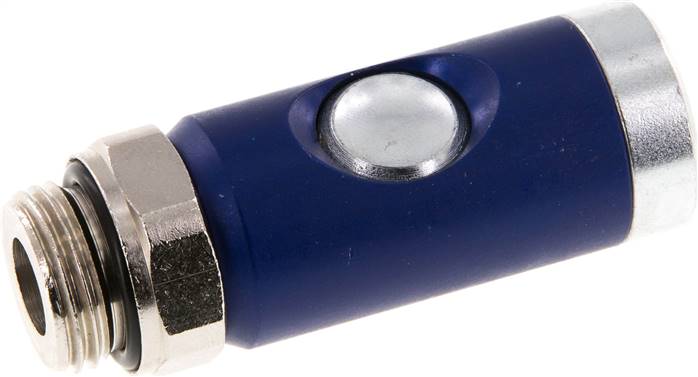

Druckknopf-Sicherheitskupplung NW 7,4, G1/2AG DKSKAG12
Druckknopf-Sicherheitskupplung NW 7,4, drehbar, Alu, G 1/2 AG, Betriebsdruck 12bar, Mediums-/Umgebungstemp. -20°C bis 70°C
Hochwertige, robuste und langlebige, mit einer Hand bedienbare Schnellverschlusskupplung in Sicherheitsausführung.
Beim ersten Drücken erfolgt die Entlüftung der Kupplung, der Stecker bleibt in der Kupplung gesichert.
Nach dem zweiten Drücken wird der Stecker gelöst.
Somit wird der berüchtigte ""Peitschenhiebeffekt"" verhindert und das Risiko der Verletzung des Bedienpersonals praktisch ausgeschlossen.
Die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414.
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive.
Technische Daten:
NW
7,4
Betriebsdruck max.
12 bar
Anschluss
G 1/2 AG
SW
24 mm
Durchflusswertmessung
bei 6 bar und Δp = 1 bar
Gehäuse
Aluminium, eloxiert
Dichtmaterial
NBR
Mediumstemperatur min.
-20 °C
Mediumstemperatur max.
70 °C
Umgebungstemperatur min.
-20 °C
Umgebungstemperatur max.
70 °C
Durchfluss
1600 l/min (Luft)
Innenteile
Edelstahl 1.4310
Gewindestück
Messing vernickelt
Ventil
Stahl gehärtet und verzinkt
Knopf
Stahl gehärtet und verzinkt
Länge
73.53 mm
Sicherheitskupplung für Schlauch LW 6 NW 7,4 Prevost, ESI 071806
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss LW 6 für Schlauch Ø 6 mm innen, ESI 071806(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstarke Sicherheitskupplung ESI 071806
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Kupplung für Schläuche
Montage mit Schraubklemmen oder Ohrklemmen
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Prevost-Sicherheitskupplung ESI 071806:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
85 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
18
%
Druckknopf-Sicherheitskupplung NW 7,4, LW6 | 199985
Beschreibung:
Druckknopf-Sicherheitskupplung NW 7,4, drehbar, Alu, Tülle LW 6, Betriebsdruck 12 bar, Mediums-/Umgeb.temp. -20°C bis 70°C
Hochwertige, robuste und langlebige, mit einer Hand bedienbare Schnellverschlusskupplung in Sicherheitsausführung.
Beim ersten Drücken erfolgt die Entlüftung der Kupplung, der Stecker bleibt in der Kupplung gesichert.
Nach dem zweiten Drücken wird der Stecker gelöst.
Somit wird der berüchtigte "Peitschenhiebeffekt" verhindert und das Risiko der Verletzung des Bedienpersonals praktisch ausgeschlossen.
Die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414.
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive.
Technische Daten:
Anschluss
LW 6
Betriebsdruck max. [bar]
12
Dichtmaterial
NBR
Durchfluss
1600 l/min (Luft)
Durchflusswertmessung
bei 6 bar und Δp = 1 bar
Gehäuse
Aluminium, eloxiert
Gewindestück
Messing vernickelt
Innenteile
Edelstahl 1.4301
Knopf
Stahl gehärtet und verzinkt
Länge [mm]
86,6
Mediumstemperatur max. [°C]
70
Mediumstemperatur min. [°C]
-20
NW
7,4
SW [mm]
21
Umgebungstemperatur max. [°C]
70
Umgebungstemperatur min. [°C]
-20
Ursprungsland
EU
Ventil
Stahl gehärtet und verzinkt
23
%
FAIRAIR Sicherheitskupplung SSK-7,4-1/4A, G 1/4 Außengewinde drehbar NW 7,4, eloxiert, FA60011
Neu im Sortiment: Die drehbare FAIRAIR Sicherheitskupplung SSK-7,4-1/4A mit NW 7,4 und Druckknopf-Ausführung
Mit der drehbaren FAIRAIR Sicherheitskupplung SSK-7,4-1/4A aus eloxiertem Aluminium holen Sie sich den Profi unter den Druckluftkupplungen in Ihre Werkstatt. Die Kupplung der Nennweite 7,4 besitzt einen 1/4 Zoll Anschluss außen – für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung SSK-7,4-1/4A ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Mit der hochwertigen FAIRAIR Sicherheitskupplung SSK-7,4-1/4A erhalten Sie ein vielseitiges Spitzenprodukt zum fairen Preis. FAIRAIR – Einfach. Druckluft.
Die Vorteile der FAIRAIR Sicherheitskupplung SSK-7,4-1/4A
Vielseitige Standardgröße: Passend zu Standard-Kupplungen und Einstecknippeln NW 7,2 / 7,4
Robustes Verbindungsstück: Langlebig dank Einsatz von eloxiertem Aluminium, Stahl und Messing
Einhändige Bedienung: Müheloses und vollautomatisches Anschließen mit nur einer Hand
Cleveres Druckknopf-Prinzip: Beim 1. Drücken entlüften, beim 2 Drücken Stecker lösen
Flexible Anwendung: Drehbare Kupplung ermöglicht schnelle Montage und perfekte Ausrichtung
Sicheres Werkzeug: Automatischer Druckabbau ohne Peitschenhieb-Risiko gemäß ISO 4414
Professionelle Kupplung: Dank hoher Durchflusswerte ideal für den Einsatz in Industrie und Gewerbe
Technische Daten:
Teilenummer
FA60011
D1 (Siehe Zeichnung)
G 1/4
D2 (Siehe Zeichnung)
26 mm
CH (Siehe Zeichnung)
21 mm
L1 (Siehe Zeichnung)
6,5 mm
L2 (Siehe Zeichnung)
70 mm
Außengewinde
G 1/4
Durchfluss (6 bar - ∆p = 1 bar)
1.500 Nl/min
Arbeitstemperatur [°C]
- 20 / + 80° C
Arbeitsdruck
0-12 bar
Nenndurchmesser
7,4 mm
Gewicht
124 g
ISO Norm
ISO 4414
Material Körper
Aluminium eloxiert
Material Gewindestück
Messing vernickelt
Material sonstige Bauteile
Stahl/Edelstahl
Material Dichtung
NBR

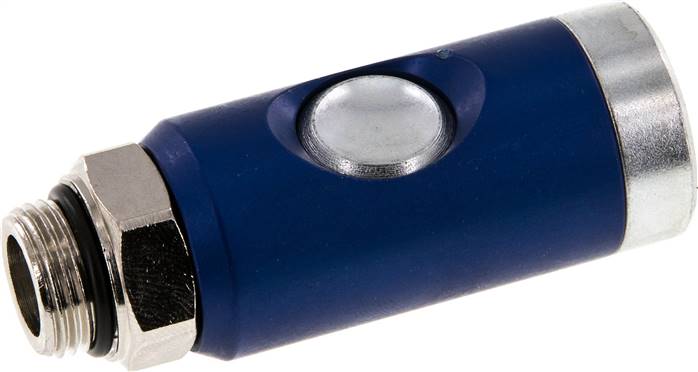

Die FAIRAIR Sicherheitskupplung: Einfach und sicher entkuppeln per Knopfdruck
Die vollautomatische FAIRAIR Sicherheitskupplung SSK-7,4-1/4A macht den täglichen Einsatz mit Ihren Druckluftwerkzeugen sicherer: Die Schnellverschlusskupplung erfüllt die Sicherheitsauflagen der ISO-Norm 4414, was bedeutet, dass eine sichere Trennung von der Energiequelle ermöglicht wird. Der berüchtigte „Peitschenhiebeffekt“ kann so verhindert und das Verletzungsrisiko praktisch ausgeschlossen werden. Dank des cleveren Knopfdruck-Prinzips der FAIRAIR Sicherheitskupplung lassen sich Werkzeuge mit nur zweimaligem Drücken sicher und einfach von der Kupplung abtrennen. Und so geht’s: Nachdem Sie den Stecker zum Verbinden in die Kupplung gesteckt haben, drücken Sie zum Entkuppeln einmal auf den Knopf. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Der große Vorteil dabei: Alle Handgriffe lassen sich einhändig und ganz ohne Kraftaufwand erledigen. Probieren Sie es aus!
29
%
Sicherheits-Schnellkupplung (NW7,2) 6 (1/4")mm Schlauch, CEJN
Werkstoffe:Körper: Stahl verzinkt, Messing verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:0 - 16 barDurchfluss*:2250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker erst frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf Steckerseite anliegendem Druck) verhindert.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Nur Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Schlauch Ø innen (mm)6 (1/4)tatsächliche Nennweite (mm)7,6Gewicht90 g / Stk.
Ihre Druckluft-Sicherheitskupplung
Sicherheitskupplungen sorgen für erhöhte Sicherheit der Mitarbeiter und deren Arbeitsumfeld, indem sie bei der Trennung von Druckluftleitungen dem gefürchteten Peitschenhiebeffekt vorbeugen. Durch das zweistufige Entkuppeln wird gewährleistet, dass zuerst die austretende Luft (die im Schlauch oder Rohr stehende Druckluft) abgeblasen wird. Erst wenn dies restlos geschehen ist, kann die letztendliche Trennung der Leitung gefahrlos durch die zweite Betätigung des Entriegelungsvorgangs vollzogen werden.
Information zur Sicherheitskupplung von Riegler
|
Download:
|
Die Vorteile einer Sicherheitskupplung auf einen Blick:
|
Weitere Informationen zu Sicherheitskupplungen und mehr finden Sie in unserem Druckluftarmaturen Blätterkatalog unter folgendem Link: Druckluft Sicherheitskupplungen.
Wenn Sie Fragen haben, dann rufen Sie uns an - wir nehmen uns gerne Zeit für Sie!
