Band-It-201, 9,5 (3/8") mm, Band (30,5 m Kunststoff-Container)

Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für hohe Beanspruchungen, z. B. Schlauchverbindungen, Rohrbefestigung wo große Belastungen auftretenMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•stabiler als "normales" V2A bei ähnlicher Korrosionsfestigkeit - leichte Formbarkeit, •patentierter Aufdruck ermöglicht genaue Ablängung des Bandes und vermeidet Abfall, •im praktischen Kunststoffcontainer lieferbar*Verpackungseinheit: 100 Stk. (Typ C252: Bauform ähnlich Valustrap)Weitere Eigenschaften:AusführungBand (30,5 m Kunststoff-Container)Breite (mm)9,5 (3/8)Dicke (mm)0,64Zerreißkraft (N)4.005ContainerfarbegelbSchlaufe*C253Gewicht1,7 kg / Stk.

Kamlock-Stecker (F) R 3"(AG), Polypropylen

Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" &amp 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffPolypropylen*GewindeR 3"DN (mm)75 (3)Stecker Ø (mm)91,5PN (bar)6Gewicht240 g / Stk.

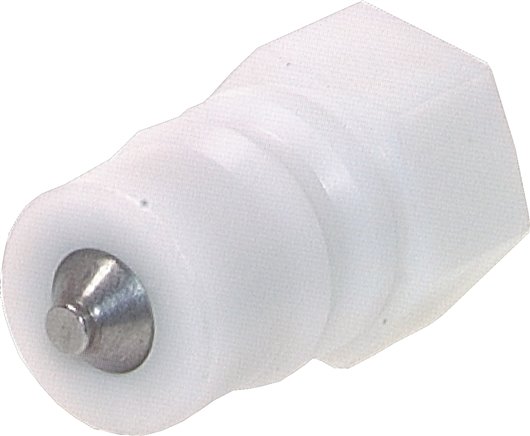

Kupplung ISO 7241-1B, Stecker, G 1/2"(IG), POM

Werkstoffe:Körper: POM, Ventile: 1.4305, Feder: 1.4310, Kugeln: 1.4401, Dichtung: NBRTemperaturbereich:-20°C bis +90°CAnwendungsbereich:Wasser, Druckluft, milde Chemikalien, Tinte, Vakuum, NahrungsmitteltechnikWeitere Eigenschaften:AusführungSteckerGewindeG 1/2"A (mm)23,5B (mm)44DN (ISO) (mm)12,5Betriebsdruck bis 50°C (bar)10Betriebsdruck bei 90°C (bar)5,0Gewicht33 g / Stk.

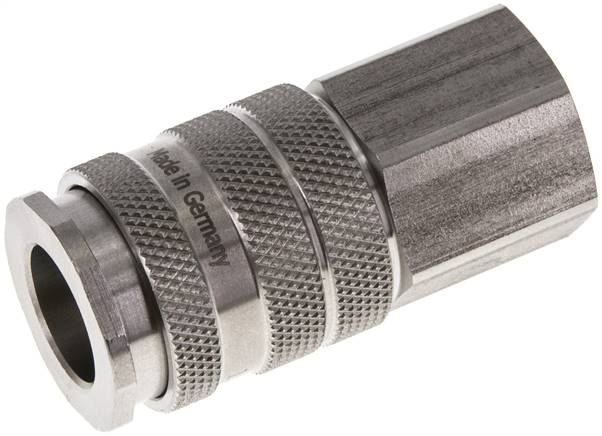

Schnellkupplung (NW10) G 1/2"(IG), Edelstahl

Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.Weitere Eigenschaften:WerkstoffEdelstahlGewinde innenG 1/2"Verwendbar für Stecker beidseitig absperrendjaTemperaturbereich (°C)-15 bis +200Gewicht135 g / Stk.

Kupplungsstecker (NW2,7) 6x4mm Schlauch, Messing, beidseitig absperrend

Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)6x4beidseitig absperrendjaTemperaturbereich (°C)-20 bis +100Gewicht9.1 g / Stk.

Tankwagenkupplung Gewindedichtung für MK/VK 100, NBR

Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBRWeitere Eigenschaften:WerkstoffNBRpassend fürMK/VK 100Gewicht9.5 g / Stk.

Storz-Kupplung G 1-1/4"(IG), 32, Aluminium (geschmiedet)

Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Werkstoffe:Dichtung im Innnengewinde: NBR (Typ 1.4581: PTFE)Optional:schwenkbarer Gewindestutzen -DR, mit Verriegelung -VERWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe32GewindeG 1-1/4"AusführungStandardKnaggenabstand (mm)44Temperaturbereich (°C)-40 bis +110Gewicht140 g / Stk.

Temperier-Schnellkupplung 9mm Zapfen,G 1/4"(AG), 1.4305, für Stecker beidseitig absperrend

Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 bis 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../9 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.*Bauform wie Z82/9/R1/4Weitere Eigenschaften:Werkstoff1.4305Ausführungmit VentilAußengewindeG 1/4"Verwendbar für Stecker mit VentiljaEntriegelungssicherungneinKompatibel zu HASCOZ82/9/R1/4Gewicht55 g / Stk.

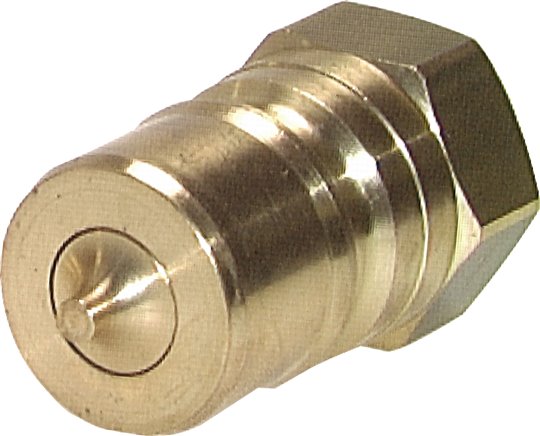

Hydraulikkupplung ISO 7241-1B, Stecker, NPT 2"(IG),Messing

Werkstoffe:Körper: Messing, Federn: 1.4310, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeNPT 2"PN (bar)80A (mm)63,2B (mm)105DN (ISO) (mm)50Ersatzdichtsätze (FKM/PTFE)VAM 20 DI

45°-Temperier-Schnellkupplung 13mm Zapfen,G 3/8"(AG), Messing, für Stecker beidseitig absperrend

Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 - 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../13 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführungmit VentilAnschlussG 3/8"Verwendbar für Stecker mit VentiljaEntriegelungssicherungneinGewicht125 g / Stk.

Steckkupplung ISO7241-1A, Stecker Baugr.6, 25 S (M36x2)

Schott-Kupplungsstecker (NW7,2) 10mm Schlauch, Messing, beidseitig absperrend

Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung &amp Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)10beidseitig absperrendjaAM 14x1Emax (mm)10Temperaturbereich (°C)-20 bis +100Gewicht65 g / Stk.

Kupplung ISO 7241-1B, Stecker, G 1"(IG), POM

Werkstoffe:Körper: POM, Ventile: 1.4305, Feder: 1.4310, Kugeln: 1.4401, Dichtung: NBRTemperaturbereich:-20°C bis +90°CAnwendungsbereich:Wasser, Druckluft, milde Chemikalien, Tinte, Vakuum, NahrungsmitteltechnikWeitere Eigenschaften:AusführungSteckerGewindeG 1"A (mm)37,8B (mm)60DN (ISO) (mm)25Betriebsdruck bis 50°C (bar)10Betriebsdruck bei 90°C (bar)5,0Gewicht105 g / Stk.

Schnellkupplung (NW15) 13 (1/2")mm Schlauch, Messing

Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Weitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)13 (1/2)Verwendbar für Stecker beidseitig absperrendjaGewicht460 g / Stk.

Schott-Schnellkupplung (NW5) 6 (1/4")mm Schlauch, Messing, grün

Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)6 (1/4)Verwendbar für Stecker beidseitig absperrendneinAusführunggrüne SchiebehülseAM 12x1Emax (mm)10Temperaturbereich (°C)-20 bis +100Gewicht41 g / Stk.

Sicherheits-Schnellkupplung (NW7,2) 13 (1/2")mm Schlauch, Standard

Werkstoffe:Körper: Messing vernickelt, Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:0 - 12 bar (Eco: bis max. 8* bar)Durchfluss***:1800 l/min (Eco: 1100 l/min)Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten: Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit verhindert.Vorteile:•keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt, •einfache Bedienung (Entriegelung wie Standardkupplungen)*entspricht 35 bar statischem Betriebsdruck (ohne Pulsation), ***6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Schlauch Ø innen (mm)13 (1/2)AusführungStandardtatsächliche Nennweite (mm)7,8Betriebsdruck (bar)0 - 12Gewicht140 g / Stk.

Klemmschalen 47 - 50mm, Aluminium, EN14420-3 (DIN2817)

Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)32 (1-1/4)Wandstärke (mm)8,0Ø Spannbereich (mm)47 - 50Gewicht160 g / Stk.

Schnellkupplung (NW5) G 1/4"(AG), 1.4404, für Stecker beidseitig absperrend

Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:Werkstoff1.4404Gewinde außenG 1/4"Verwendbar für Stecker beidseitig absperrendjaAusführungStandardTemperaturbereich (°C)-15 bis +200Gewicht37 g / Stk.

Schnellkupplung (NW5) NPT 1/4"(AG), Messing, NPT 1/4"

Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingGewinde außenNPT 1/4"Verwendbar für Stecker beidseitig absperrendneinAusführungStandardTemperaturbereich (°C)-20 bis +100Gewicht32 g / Stk.

Storz-Kupplung 38, 25 (1")mm Schlauch, Aluminium (geschmiedet) Typ STKS 51/25 A

Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.•kein Verdrehen des Schlauches beim Kuppeln, da der Stutzen drehbar im Knaggenteil gelagert istOptional:mit Verriegelung -VERWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe38Schlauch Ø innen (mm)25 (1)AusführungStandardKnaggenabstand (mm)51Temperaturbereich (°C)-40 bis +110Gewicht195 g / Stk.

Kupplung ISO 7241-1B, Muffe, G 1/8"(IG), POM

Werkstoffe:Körper: POM, Ventile: 1.4305, Feder: 1.4310, Kugeln: 1.4401, Dichtung: NBRTemperaturbereich:-20°C bis +90°CAnwendungsbereich:Wasser, Druckluft, milde Chemikalien, Tinte, Vakuum, NahrungsmitteltechnikWeitere Eigenschaften:AusführungMuffeGewindeG 1/8"A (mm)10,9B (mm)25DN (ISO) (mm)5Betriebsdruck bis 50°C (bar)15Betriebsdruck bei 90°C (bar)7,5Gewicht18 g / Stk.

Kamlock-Kupplung (C) 75 (3")mm Schlauch, Polypropylen

Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" &amp 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftWeitere Eigenschaften:WerkstoffPolypropylen*Schlauch Ø innen (mm)75 (3)DN (mm)75 (3)für Stecker Ø (mm)91,5PN (bar)6Gewicht550 g / Stk.

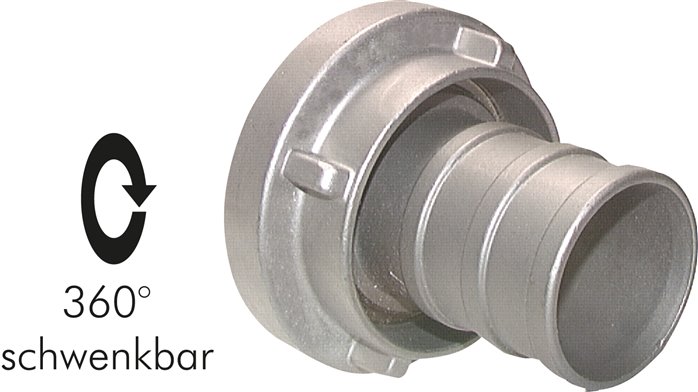

Storz-Kupplung 110-A, 110mm Schlauch, Aluminium (geschmiedet) Typ STKS 133/110 A

Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.•kein Verdrehen des Schlauches beim Kuppeln, da der Stutzen drehbar im Knaggenteil gelagert istOptional:mit Verriegelung -VERWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe110-ASchlauch Ø innen (mm)110AusführungStandardKnaggenabstand (mm)133Temperaturbereich (°C)-40 bis +110NormDIN 14323Gewicht1,6 kg / Stk.

Schott-Schnellkupplung (NW2,7) 6x4mm Schlauch, Edelstahl, für Stecker beidseitig absperrend

Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffEdelstahlSchlauch Ø außen x innen (mm)6x4Verwendbar für Stecker beidseitig absperrendjaAM 8x0,5Emax (mm)8,5Temperaturbereich (°C)-15 bis +200Gewicht19 g / Stk.
