GK-Sicherheits-Schlauchkupplung,13 (1/2")mm Schlauch
Werkstoffe:Körper: Messing oder Edelstahl 1.4408, Dichtung: NBR, (Edelstahl: FKM)Temperaturbereich:0°C bis max. +80°C (Edelstahl: -20°C bis max. +200°C)Betriebsdruck:-0,95 bis 25 barEinsatzbereich:Wasser, Luft, Laugen, Öl und Trinkwasser (nur Typ Messing mit KTW)Weitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)13 (1/2)Ersatzdichtungen (NBR)GKORSTemperaturbereich (°C)0 bis +80Gewicht195 g / Stk.
Schnellkupplung (ARO/ORION) G 1/4"(AG), Standard, NW 5,5
Werkstoffe:Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min (Typ Kugelverriegelung: 1140 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!Vorteile der Kugelverriegelung:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseKompatibel zu**:ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:AusführungStandardGewinde außenG 1/4"Gewicht75 g / Stk.

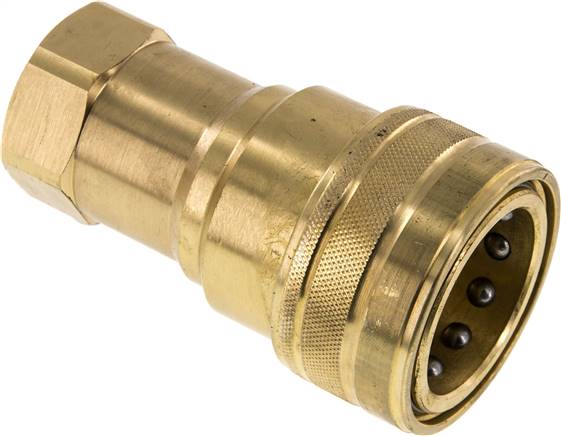

Hydraulikkupplung ISO 7241-1B, Muffe, G 1"(IG),Messing
Werkstoffe:Körper: Messing, Federn: 1.4310, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1"PN (bar)180A (mm)37,8B (mm)60DN (ISO) (mm)25Ersatzdichtsätze (FKM/PTFE)VAM 10 DIGewicht950 g / Stk.
Sicherheits-Schnellkupplung (NW7,2) R 1/4"(AG), Standard
Werkstoffe:Körper: Messing vernickelt, Stahl vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:0 - 12 bar (Eco: bis max. 8* bar)Durchfluss***:1800 l/min (Eco: 1100 l/min)Funktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten: Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit verhindert.Vorteile:•keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt, •einfache Bedienung (Entriegelung wie Standardkupplungen)*entspricht 35 bar statischem Betriebsdruck (ohne Pulsation), ***6 bar Eingangsdruck, 0,5 bar DruckdifferenzEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Gewinde außenR 1/4"AusführungStandardtatsächliche Nennweite (mm)7,8Betriebsdruck (bar)0 - 12Gewicht140 g / Stk.
Storz-Kupplung 25-D, DN25-PN16 (DIN), Aluminium (geschmiedet)
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.*Flansch Stahl verzinktWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe25-DKnaggenabstand (mm)31DNDN25-PN16 (DIN)Temperaturbereich (°C)-40 bis +110Gewicht500 g / Stk.
Kamlock-Stecker (A) Rp 1"(IG), Aluminium
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffAluminiumGewindeRp 1"DN (mm)25 (1)Stecker Ø (mm)36,7PN (bar)18Gewicht60 g / Stk.
Kupplungsstecker (NW7,2) 16x10mm TX-Schlauch, MS/Al
Werkstoffe:Gehäuse: Messing, Überwurfmutter: AluminiumTemperaturbereich:-10°C bis +60°CVorteile:•häufige Montage und Demontage möglich, •keine Schlauchschelle - keine VerletzungsgefahrWeitere Eigenschaften:WerkstoffMessing / AluminiumSchlauch Ø außen x innen (mm)16x10beidseitig absperrendneinGewicht65 g / Stk.
Tankwagenkupplung Verschlussdeckel, Messing für VK 100 MS
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Verschlusskappe inkl. Kette aus Edelstahl 1.4401 (Typ Aluminium: Kette aus 1.4301)Weitere Eigenschaften:WerkstoffMessingpassend fürVK 100 MSGewicht1,3 kg / Stk.
Schnellkupplung (NW2,7) 4mm Schlauch, Messing, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)4Verwendbar für Stecker beidseitig absperrendjaTemperaturbereich (°C)-20 bis +100Gewicht9.5 g / Stk.
Gewindetülle M 24x1,5-19 (3/4")mm, Messing
GTM2419MS Gewindetülle M 24x1,5-19 (3/4")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeM 24x1,5Schlauch Ø innen (mm)19 (3/4)SW (mm)27Gewicht115 g / Stk.
Schnellkupplung (NW19) G 3/4"(IG), Messing
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,4 bis 35 barDurchfluss*:8000 l/min (Option: -BA: 6400 l/min)Vorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (39), Hansen (7000-1")**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingGewinde innenG 3/4"Verwendbar für Stecker beidseitig absperrendjaGewicht700 g / Stk.
Kupplungsstecker (NW19) 19 (3/4")mm Schlauch, Messing, beidseitig absperrend
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,4 bis 35 barDurchfluss*:8000 l/min (Option: -BA: 6400 l/min)Vorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (39), Hansen (7000-1")**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)19 (3/4)beidseitig absperrendjaGewicht420 g / Stk.
Sicherheits-Kompressorkuppl. G 3/4"(IG), Temperguss verzinkt
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRGewindeG 3/4"DN (mm)17ErsatzdichtungenSSG GUBetriebsdruck (bar)16Gewicht440 g / Stk.
Tankwagenkupplung Mutterteil G 2", 1.4408
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Spannringhebel, KronenstückWeitere Eigenschaften:Werkstoff1.4408DN (mm)50Gewinde innenG 2"Gewicht600 g / Stk.
Kupplungsstecker (NW5) 6x4mm Schlauch, Messing vernickelt, grün, Messing vernickelt
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)6x4beidseitig absperrendneinAusführunggrüne FarbmarkierungTemperaturbereich (°C)-20 bis +200Gewicht19 g / Stk.

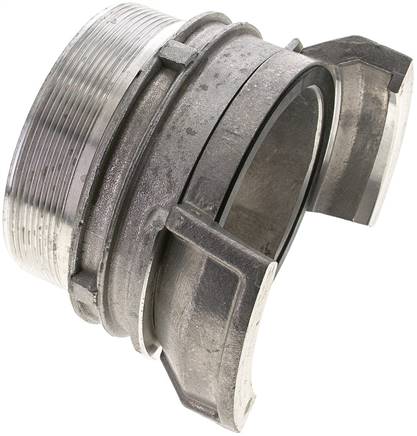

Guillemin-Kupplung G 4" (AG), Aluminium, mit Verriegelung
Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffAluminiumAusführungmit VerriegelungBaugröße4 (Dichtfläche 121 mm)AußengewindeG 4"Gewicht850 g / Stk.
Sicherheits-Druckknopfkupplung (NW7,2), G 1/4" AG, Kunststoff
Werkstoffe:Typ Stahl verzinkt: Körper: Stahl gehärtet und verzinkt / Aluminium / Messing vernickelt, Dichtung: NBR, Typ Edelstahl: Körper: 1.4404, Feder: 1.4319, Kugeln: 1.4028, Dichtung: FKM, Typ Kunststoff: Körper: Verbundwerkstoff (leitfähig) / Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis max. +70°C (Typ Kunststoff: -15°C bis max. +70°C)Betriebsdruck:0 - 12 barDurchfluss*:1500 l/minFunktion:Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Druck auf den Entkupplungsknopf. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig verhindert. Typ Stahl verzinkt und 1.4404: Stecker wird durch ein zweites Drücken freigegeben, Typ Kunststoff: Stecker wird erst freigegeben, wenn der Restdruck auf der Steckerseite unter ca. 0,5 bar gefallen ist.Vorteile:•Kupplungskopf ist positionierbar - nach dem Einschrauben kann der Druckknopf an eine ergonomisch optimale Position gedreht werden, •Sicherheitsfunktion wird über den Restdruck auf der Steckerseite gesteuert (nur Typ Kunststoff), •antistatisch, erfüllt ATEX 2 Standard (keine potentielle Zündquelle) und ist daher in Lackierkabinen, Gasumgebungen oder Getreideumfüllungen einsetzbar (nur Typ Kunststoff), •Kunststoffkörper verhindert Verkratzen von Oberflächen (nur Typ Kunststoff), •silikonfrei gefertigt (nur Typ Kunststoff)*6 bar Eingangsdruck, 0,6 bar DruckdifferenzEmpfehlung:Kupplungsstecker aus gehärtetem Stahl verwenden!Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:BauformKunststoffGewinde außenG 1/4"tatsächliche Nennweite (mm)7,4Temperaturbereich (°C)-15 bis +70Gewicht130 g / Stk.
Kompressorkupplung G 1"(AG), Edelstahl, Dichtung FKM
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:Werkstoff1.4401DichtungenFKMGewinde außenG 1"Betriebsdruck (bar)16DN (mm)20ErsatzdichtungenSKG GU ESGewicht220 g / Stk.
Temperier-Schnellkupplung (Winkel 90°) 9mm Zapfen, 9 (3/8")mm Schlauch, ohne Ventil
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 bis 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../9 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingBauformWinkel 90°Ausführungohne VentilSchlauch Ø innen (mm)9 (3/8)Verwendbar für Stecker mit VentilneinEntriegelungssicherungneinKompatibel zu HASCOZ801/9/90Gewicht60 g / Stk.
Schlauchkupplungen und Schlauchverbindungen Kupplungen
Anschluss gefunden: eine Schlauchkupplung fügt nicht nur zusammen, was zusammen gehört. Sie übernimmt auch praktische Funktionen wie eine einseitige oder beidseitige Absperrung. Die Schlauchkupplungen aus unserem Programm reichen von Standard-Verbindungsstücken bis zu spezifischen Lösungen. Sie eignen sich zum Transport sowohl gasförmiger als auch flüssiger Medien.
Luftschlauch Kupplung, Schlauchkupplung und Co.
Schlauchkupplungen ermöglichen es Ihnen Ihre Geräte, Systeme etc. flexibel und spontan auszuwechseln bzw. neu anzuschließen. Schlauchkupplungen haben mehrere Bezeichnungen. Je nach Bauart und Einsatzgebiet wird beispielsweise zwischen einer Monokupplung und einer Multikupplung unterschieden. Die Monokupplung verbindet nur eine Leitung, wogegen eine Multikupplung mehrere Leitungen verbinden kann. Neben diesen Schlauchkupplungen bieten wir Ihnen jedoch noch einige mehr - Durchgangskupplungen, Verschlusskupplungen und und und...
Sie möchten sich bezüglich Schlauchkupplungen beraten lassen? Dann rufen Sie uns an - wir nehmen uns gerne Zeit für Sie!
Finden auch Sie Ihre passende Schlauchkupplung - hochwertig, robust und sicher!
