Guillemin-Kupplung, Tülle 102 (4") mm, Aluminium, mit Verriegelung
Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffAluminiumAusführungmit VerriegelungBaugröße4 (Dichtfläche 121 mm)Schlauch Ø innen (mm)102 (4)Gewicht1 kg / Stk.
Gewindetülle, EN14420-5 G 4"-100 (4")mm, Messing
Betriebsdruck:25 barAusführung:Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 4"Schlauch Ø innen (mm)100 (4)Zubehör SchlauchklemmenSSA 119 / SSA 122Gewicht1,7 kg / Stk.
Flat-Face-Schraubkupplung, Muffe Baugr. 3, G 1/2"(IG)
Werkstoffe:Stahl verzinkt, verschleißbeanspruchte Komponenten: hochfester Stahl induktiv gehärtet, Federn: Edelstahl 1.4310, Dichtung: NBRTemperaturbereich:-25°C bis +125°CKuppelbar mit Restdruck im Stecker bis 250 bar (Muffe mit Restdruck bis 100 bar)Vorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden. Besonders geeignet für Verwendung an Hydraulikschläuchen, •unter Druck kuppelbarWeitere Eigenschaften:AusführungMuffeGewinde innenG 1/2"A (mm)M 36 x 2B (mm)42DN (mm)12,8Baugröße3PN (bar)350Gewicht550 g / Stk.

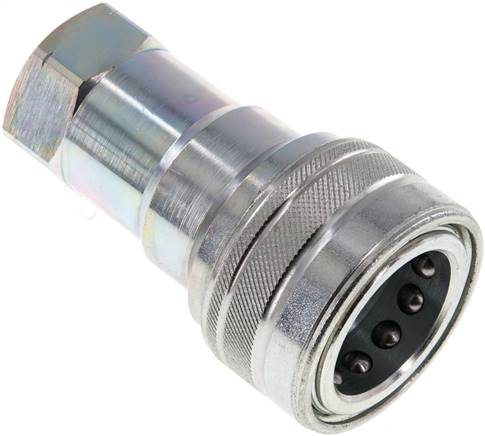

Hydraulikkupplung ISO 7241-1B, Muffe, NPT 3/4"(IG), Stahl
Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeNPT 3/4"PN (bar)250A (mm)31,4B (mm)52DN (ISO) (mm)20Ersatzdichtsätze (FKM/PTFE)VAM 34 DIGewicht550 g / Stk.
Prevost Sicherheits Kupplung ISO B - ISI 081101
Kupplung mit zylindrischem InnengewindeTechnische Daten:IG BSPPG 1/4Länge (mm)82Breite (mm)33Höhe (mm)32Gewicht (g)149
Sicherheits-Kamlock-Kupplung (D) Rp 3"(IG), Edelstahl (1.4408)
Funktion:Eine in den Handhebeln integrierte Sicherheitsrastung verriegelt die Kupplung im gekuppelten Zustand vollautomatisch. Ein Öffnen der Kupplung ist erst durch manuelles Entriegeln der Sicherungshebel möglich (2-1/2" und 6" mit Entriegelungszapfen). Als Stecker können alle (nach MIL-C-27487 genormten) Schnellkupplungsstecker verwendet werden.Werkstoffe:Körper: Edelstahl 1.4408, Dichtung: NBR, Griff, Ring und Kette: EdelstahlTemperaturbereich:-10°C bis +80°CVorteile:•Kupplung ist im gekuppelten Zustand automatisch gesichert, •Sicherungsstifte können nicht verloren gehen, •voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487Weitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeRp 3"DN (mm)75 (3)für Stecker Ø (mm)91,5PN (bar)14Gewicht1,3 kg / Stk.
Kupplungsstecker (NW5) G 3/8"(AG), Edelstahl, beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPT, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffEdelstahlGewinde außenG 3/8"beidseitig absperrendjaAusführungStandardTemperaturbereich (°C)-15 bis +200Gewicht35 g / Stk.
Kamlock-Stecker (E) 50 (2")mm Schlauch, Messing
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)50 (2)DN (mm)50 (2)Stecker Ø (mm)63,0PN (bar)18Gewicht550 g / Stk.
45°-Temperier-Schnellkupplung 9mm Zapfen,M 14x1,5(AG), Edelstahl 1.4305, ohne Ventil
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 bis 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../9 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Werkstoff1.4305Ausführungohne VentilAußengewindeM 14x1,5Verwendbar für Stecker mit VentilneinEntriegelungssicherungjaKompatibel zu HASCOZ808/9/14x1,5/45Gewicht65 g / Stk.
Kupplungsstecker (NW5) G 1/8", POM (AG)
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden.Kompatibel zu*:Rectus (21, 90), Camozzi, EWO, KANI*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffPOMAusführungoffenGewindeG 1/8"Temperaturbereich (°C)-20 bis +80Betriebsdruck (bar)0 - 10Gewicht1.8 g / Stk.
Feuerlöschschlauch DIN 14811, DN25, weiß, Klasse 1-L1
Werkstoffe:Seele: hochwertige, leichte, synthetische Innenauskleidung auf EPDM-Basis, Außenbeschichtung: öl- und benzinbeständig, abriebfest und flammwidrig, Gewebe: 100% PolyestergarnTemperaturbereich:-40°C bis +60°C (kurzzeitig bis +100°C)Betriebsdruck:17 bar (Berstdruck: 60 bar)Eigenschaften:DIN-Feuerlöschschlauch, sehr flexibel, verrottungsfest, geringer Raumbedarf, pflege- und wartungsfrei, kältefestNormen / Zulassungen:DIN 14811, ÖNORM*andere Längen auf AnfrageWeitere Eigenschaften:Farbeweiß, Klasse 1-L1Schlauch Ø innen (mm)25Rollenlänge* (m)20Gewicht140 g / Stk.
Schnellkupplung (NW5) G 1/8"(IG), grün, Kreis Ø 10,5 mm, Messing vernickelt
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessing vernickeltAusführunggrün, Kreis Ø 10,5 mmGewinde innenG 1/8"Gewicht38 g / Stk.
Klemmschalen 69 - 71mm, Aluminium, EN14420-3 (DIN2817)
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)50 (2)Wandstärke (mm)10,0Ø Spannbereich (mm)69 - 71Gewicht310 g / Stk.
Gewindetülle, EN14420-5 G 1-1/4"-32 (1-1/4")mm, Messing
Betriebsdruck:25 barAusführung:Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)Zubehör SchlauchklemmenSSA 46 / SSA 50Gewicht210 g / Stk.
Kupplungsstecker (NW10) 19 (3/4")mm Schlauch, 1.4404
Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA*in Ausführung BA Werkstoff: Messing vernickeltWeitere Eigenschaften:Werkstoff1.4404Schlauch Ø innen (mm)19 (3/4)beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht39 g / Stk.
Kamlock-Stecker (F) R 1/2"(AG), Edelstahl (1.4408)
Werkstoffe:Typ Edelstahl:Körper: Edelstahl (1.4408), Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Polypropylen*:Körper: Polypropylen, Dichtung: EPDM (11/4" Stecker- Ø 45 mm): NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Messing:Körper: Messing, Dichtung: NBR, Griff: Messing, Ring / Sicherungsstift / ggf. Kette: EdelstahlTyp Aluminium:Körper: Aluminium, Dichtung: NBR, Griff: Edelstahl, Ring / Sicherungsstift / ggf. Kette: Stahl verzinktTemperaturbereich:-10°C bis +80°CVorteile:•voller Durchgang, •geringer Druckverlust, •auch für Feststoffe geeignet, da keine internen Ventile, •Abmessungen weltweit genormt nach MIL-C-27487 (1/2" & 5" entsprechen Industrienorm, da nicht in MIL-C-27487 erfasst)*Für Flüssigkeiten bitte bevorzugt Edelstahl, Messing oder Aluminium einsetzen, Druckangaben bei +40°C, **Stecker-Ø 53,4 mm mit reduziertem Anschluss. Das entspricht nicht der Norm, ***vier Handhebel, ****ein Handhebel ohne SicherungsstiftOptional:NPT-Gewinde (nur Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffEdelstahl (1.4408)GewindeR 1/2"DN (mm)15 (1/2)Stecker Ø (mm)24,3PN (bar)11Gewicht90 g / Stk.
Schnellkupplung (NW5) G 1/8", PVDF (IG)
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden.Kompatibel zu*:Rectus (21, 90), Camozzi, EWO, KANI*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffPVDFGewindeG 1/8"Temperaturbereich (°C)-20 bis +120Betriebsdruck (bar)0 - 8Gewicht17 g / Stk.
Kupplungsstecker (NW7,2) G 1/4", POM offen (IG)
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden. Nicht mit Werkstatt-Kupplungen NW 7,2 kombinierbar!Kompatibel zu**:Rectus (48)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffPOMAusführungoffenGewindeG 1/4"Temperaturbereich (°C)-20 bis +80Betriebsdruck (bar)0 - 10Gewicht4.2 g / Stk.
Schlauchkupplungen und Schlauchverbindungen Kupplungen
Anschluss gefunden: eine Schlauchkupplung fügt nicht nur zusammen, was zusammen gehört. Sie übernimmt auch praktische Funktionen wie eine einseitige oder beidseitige Absperrung. Die Schlauchkupplungen aus unserem Programm reichen von Standard-Verbindungsstücken bis zu spezifischen Lösungen. Sie eignen sich zum Transport sowohl gasförmiger als auch flüssiger Medien.
Luftschlauch Kupplung, Schlauchkupplung und Co.
Schlauchkupplungen ermöglichen es Ihnen Ihre Geräte, Systeme etc. flexibel und spontan auszuwechseln bzw. neu anzuschließen. Schlauchkupplungen haben mehrere Bezeichnungen. Je nach Bauart und Einsatzgebiet wird beispielsweise zwischen einer Monokupplung und einer Multikupplung unterschieden. Die Monokupplung verbindet nur eine Leitung, wogegen eine Multikupplung mehrere Leitungen verbinden kann. Neben diesen Schlauchkupplungen bieten wir Ihnen jedoch noch einige mehr - Durchgangskupplungen, Verschlusskupplungen und und und...
Sie möchten sich bezüglich Schlauchkupplungen beraten lassen? Dann rufen Sie uns an - wir nehmen uns gerne Zeit für Sie!
Finden auch Sie Ihre passende Schlauchkupplung - hochwertig, robust und sicher!
