Druckluft - Schnellverschlusskupplungen
Wir bieten Ihnen Schnellverschlusskupplungen in der Nennweite 2,7 / 5 / 7,2 STANDARD / 7,6 / 7,8 / 12 / 19 in Messing blank, Messing vernickelt, Messing verzinkt sowie Edelstahl einseitig und beidseitig absperrend. Ihre Schnellkupplung bei DF Druckluft-Fachhandel - robust, sicher und zuverlässig.
Schnellkupplungen - Seite 2
Schnellkupplungen - Seite 3
Schnellkupplungen - Seite 4
Schnellkupplungen - Seite 5
Schnellkupplungen - Seite 6
Schnellkupplungen - Seite 7
Schnellkupplungen - Seite 8
Schnellkupplungen - Seite 9
Schnellkupplungen - Seite 10
Schnellkupplungen - Seite 11
Schnellkupplungen - Seite 12
Schnellkupplungen - Seite 13
Schnellkupplungen - Seite 14
Schnellkupplungen - Seite 15
Schnellkupplungen - Seite 16
Schnellkupplungen - Seite 17
Schnellkupplungen - Seite 18
Schnellkupplungen - Seite 19
Schnellkupplungen - Seite 20
Schnellkupplungen - Seite 21
Schnellkupplungen - Seite 22
Schnellkupplungen - Seite 23
Schnellkupplungen - Seite 24
Schnellkupplungen - Seite 25
Schnellkupplungen - Seite 26
Schnellkupplungen - Seite 27
Schnellkupplungen - Seite 28
Schnellkupplungen - Seite 29
Schnellkupplungen - Seite 30
Schnellkupplungen - Seite 31
Schnellkupplungen - Seite 32
Schnellkupplungen - Seite 33
Schnellkupplungen - Seite 34
38
%
Schnellkupplung SK-NW7,2-G1/2a DGKE700003
Messing
NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar
Verschmutzungsunanfällig durch enganliegende Entriegelungshülse
Betriebsdruck max. 35 bar und Grobvakuum
Ölbeständige Perbunandichtung
Einseitig absperrend
Frei von Silikon
Inhalt
1
40
%

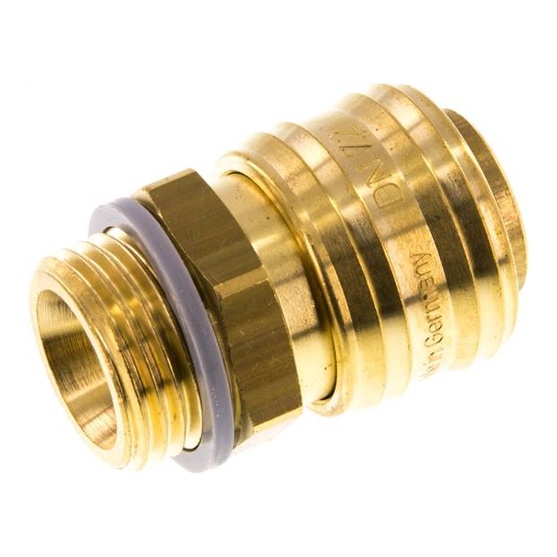

Schnellkupplung (NW7,2) G 1/2"(AG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/2"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht85 g / Stk.
29
%
DF-Schnellkupplung NW 7,2 G 1/2 außen - 10 Stück - Messing blank
Einhandschnellkupplung mit Walzenverriegelung. Rückschlagventil in der Kupplung, beim Kuppeln zwangsweise entriegelt. Technische Daten
Außengewinde G 1/2 = 20,95 mm
VPE = 10 Stück
Durchfluss nach ISO6358 1.500Nl/min (p1=6bar, Dp=1bar)
Durchflussmedium Druckluft, vorgefiltert mit 40µm
Max. Betriebsdruck (p1) 16bar
Temperaturbereich -10°C bis +90°C
Einbaulage beliebig Durchflussrichtung Vorzugsweise Kupplung vor Stecker
Material - Kupplung Messing - Dichtungen NBR - Federn Federstahl - Walzen Niro Stahl
Länge L 42,5, Schlüsselweite SW 21
Made in Germany
58
%
Druckluftverteiler Wanddose 5x G 1/2 / Messing + 3 Kupplung / 1 x Nippel NW 7,2 + Zubehör
Universell kombinierbares Set mit Standard-Kupplungen NW 7,2 (Made in Germany) bestehend aus:1 x VT 1020 Verteiler
Verteiler (zur Wandbefestigung)
5x G 1/2
Messing
jeweils 1 Anschluss rechts und links, 3 vorne
3 x 243.03 Schnellkupplung NW 7,2 "MADE IN GERMANY"
Schnellverschlusskupplung
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Gehäuse, Hülse, Ventilkörper: Messing blank
Feder, Sprengring, Verriegelungsstifte: Stahl rostfrei
Dichtung: NBR
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 22
1 x 243.52 Einstecknippel NW 7,2
Nippel
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Messing blank
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 24
1 x 258.66 Teflondichtband
Teflondichtband
PTFE Dichtband
12m x 12mm x 0,1mm
für Feingewinde <= DN 10
Dichte 60g m/2
-60°C bis +200°C
BAM, DVGW, KTW Zulassung
DIN EN 751-3
1 x 252.98 Verschlussschraube G 1/2
Verschlussschraube
G 1/2 Aussensechskant
Messing
SW 24
Länge: 16,0
10,0
Gewinde nach ISO 228-1
Die Komponenten sind zur individuellen Montage nicht verklebt - Dichtmaterial liegt der Sendung bei.Weiteres Zubehör erhalten Sie gerne auf Anfrage.
41
%

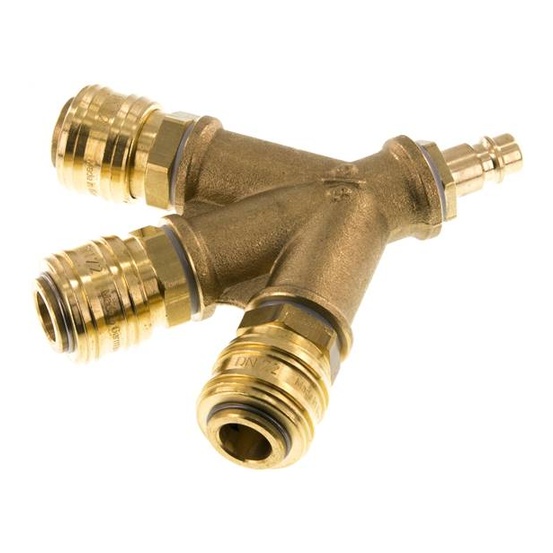

FAIRAIR Y-Verteiler YK2-7,2-1/2I, NW 7,2 mit 2 x Schnellkupplung SK-7,2-1/2A, FA60030
Neu bei uns: Der FAIRAIR Y-Verteiler YK2-7,2-1/2I mit 2 vormontierten Schnellkupplungen NW 7,2
Mit dem neuen FAIRAIR Y-Verteiler YK2-7,2-1/2I aus Messing blank, holen Sie sich ein universelles Verbindungsstück in Ihre Werkstatt: Dank der zwei vormontierten Schnellkupplungen SK-7,2-1/2A von FAIRAIR in der Standardgröße NW 7,2 lassen sich gleich zwei Druckluftwerkzeuge gleichzeitig verbinden. Die hochwertige Verarbeitung aus blankem Messing macht den FAIRAIR Y-Verteiler äußerst robust und korrosionsbeständig. Mit dem FAIRAIR Y-Verteiler YK2-7,2-1/2I erhalten Sie einen vielseitig einsetzbaren Verteiler – bereits fertig konfektioniert für die einfache und schnelle Druckluftanwendung. FAIRAIR – Einfach. Druckluft.
Die Vorteile des FAIRAIR Y-Verteilers YK2-7,2-1/2I
Bereits vorkonfektioniert: 2 passende Kupplungen für viele Druckluftwerkzeuge mit Nennweite 7,2
Dichte Verbindung: sicheres und einseitig absperrendes 2-fach-Verteilerstück
Verlässliches Material: korrosionsbeständiger Y-Verteiler aus blankem Messing
Profi-Dichtung: Sicherung und Dichtmaterial aus mittelfestem Industrieklebstoff
Technische Daten:
Anschluss
Nippel NW 7,2 - 7,8 / G 1/2 AG
Betriebsdruck min.
0 bar
Betriebsdruck max.
35 bar
bestehend aus Verteiler
Messing blank, G 1/2 IG
Kupplungen
NW 7,2, Messing blank, G 1/2 AG
Beschreibung
Druckluftanschlussverteiler
Gehäuse
Messing blank
Dichtmaterial
Industrieklebstoff, mittelfest
Mediumstemperatur min.
-20 °C
Mediumstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
Umgebungstemperatur max.
100 °C
Sicherung
Industrieklebstoff, mittelfest
Breite
95 mm
Höhe
100 mm
44
%
Schnellkupplung (NW7,2) G 1/4"(AG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/4"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht75 g / Stk.
50
%
Schnellverschlusskupplung / NW 7,2 G 3/8 außen / Messing blank 107209
Schnellverschlusskupplung NW 7,2, Messing blank, G 3/8 AG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °CDie universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten!Durch die geschlossene Verriegelungshülse wird ein Verschmutzen der Innenteile verhindert.Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive.Technische Daten:NW7,2AnschlussG 3/8 AGSW22 mmGehäuseMessing blankDichtmaterialNBRMediumstemperatur min.-20 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.100 °CDurchfluss1000 l/min (Luft)FederEdelstahlVentilkörperMessing blankHülseMessing blankSprengringEdelstahlVerriegelungsstifteEdelstahlDurchflusswertmessungbei 6 bar und ?p = 0,5 barBetriebsdruck0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)Länge41 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 532. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 532 (siehe Downloads).
32
%
Druckluftverteiler Wanddose 5x G 1/2 / Kunststoff + Kupplung / Nippel NW 7,2 + Zubehör
Universell kombinierbares Set mit Standard-Kupplungen NW 7,2 (Made in Germany) bestehend aus:1 x 86.012 Luftverteilerdose
Luftverteilerdose
Kunststoff
Farbe Schwarz
5 x G 1/2 IG
mit 3 selbstdichtenden Kunststoffschrauben
1 x 243.03 Schnellkupplung NW 7,2 "MADE IN GERMANY"
Schnellverschlusskupplung
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Gehäuse, Hülse, Ventilkörper: Messing blank
Feder, Sprengring, Verriegelungsstifte: Stahl rostfrei
Dichtung: NBR
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 22
1 x 243.52 Einstecknippel NW 7,2
Nippel
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Messing blank
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 24
1 x 258.66 Teflondichtband
Teflondichtband
PTFE Dichtband
12m x 12mm x 0,1mm
für Feingewinde <= DN 10
Dichte 60g m/2
-60°C bis +200°C
BAM, DVGW, KTW Zulassung
DIN EN 751-3
Die Komponenten sind zur individuellen Montage nicht verklebt - Dichtmaterial liegt der Sendung bei.Weiteres Zubehör erhalten Sie gerne auf Anfrage.
44
%
Schnellkupplung (NW7,2) 9 (3/8")mm Schlauch, Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)9 (3/8)Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht70 g / Stk.
21
%
DF-Schnellkupplung NW 7,2 Tülle LW 9 - 10 Stück - Messing blank
Einhandschnellkupplung mit Walzenverriegelung.
Rückschlagventil in der Kupplung, beim Kuppeln
zwangsweise entriegelt.
Technische Daten
Tülle LW 9 = für Schlauch 9 mm innenVPE = 10 StückDurchfluss nach ISO6358 1.500Nl/min (p1=6bar, Dp=1bar)
Durchflussmedium Druckluft, vorgefiltert mit 40µm
Max. Betriebsdruck (p1) 16bar
Temperaturbereich -10°C bis +90°C
Einbaulage beliebig
Durchflussrichtung Vorzugsweise Kupplung vor Stecker
Material
- Kupplung Messing - Dichtungen NBR - Federn Federstahl - Walzen Niro StahlLänge L 57 Gewindelänge i 25 Schlüsselweite SW 21Made in Germany
26
%
Schnellkupplung SK-NW7,2-9mm DGKE700008
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Messing
NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar
Verschmutzungsunanfällig durch enganliegende Entriegelungshülse
Betriebsdruck max. 35 bar und Grobvakuum
Ölbeständige Perbunandichtung
Einseitig absperrend
Frei von Silikon
Mit Tülle für Schlauch-Ø
Technische Daten
Inhalt
1
40
%
Schnellkupplung (NW7,2) G 3/8"(AG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 3/8"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht70 g / Stk.
49
%
Schnellkupplung SK-NW7,2-G3/8a DGKE700002
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Messing
NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar
Verschmutzungsunanfällig durch enganliegende Entriegelungshülse
Betriebsdruck max. 35 bar und Grobvakuum
Ölbeständige Perbunandichtung
Einseitig absperrend
Frei von Silikon
Technische Daten
Inhalt
1
42
%
Schnellkupplung SK-NW7,2-G1/4a DGKE700001
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Messing
NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar
Verschmutzungsunanfällig durch enganliegende Entriegelungshülse
Betriebsdruck max. 35 bar und Grobvakuum
Ölbeständige Perbunandichtung
Einseitig absperrend
Frei von Silikon
Technische Daten
Inhalt
1
11
%
Schnellverschlusskupplung / NW 5 >>connect line>> Schlauch 8x6mm/Ms vern. 115643
Schnellverschlusskupplung NW 5 »connect line«, MS vern., Schlauch 8x6, Betriebsdr. 0-35 bar, Mediums-/Umgeb.temp. -20°C bis 100°CPreiswerte, einseitig absperrende Einhand-Schnellverschlusskupplung mit kleinen Baumaßen und großem Durchgang bei geringem Druckabfall.Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Einsatzgebiete: Pneumatik, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik.Technische Daten:NW5AnschlussSchlauchanschluss 8x6SW14 mmLänge42.4 mmBetriebsdruck0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)GehäuseMessing vernickeltDichtmaterialNBRMediumstemperatur min.-20 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.100 °CDurchfluss560 l/min (Luft)Federnichtrostender StahlVentilkörperMessing vernickeltHülseMessing vernickeltSprengringnichtrostender StahlDurchflusswertmessungbei 6 bar und ?p = 0,5 barVerriegelungsstiftenichtrostender StahlDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 526. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 526 (siehe Downloads).
50
%
Schnellkupplung (NW7,2) 10mm Schlauch, Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)10Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht70 g / Stk.
50
%
Schnellverschlusskupplung / NW 7,2 G 1/2 innen / Messing blank 107213
Schnellverschlusskupplung NW 7,2, Messing blank, G 1/2 IG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °CDie universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten!Durch die geschlossene Verriegelungshülse wird ein Verschmutzen der Innenteile verhindert.Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive.Technische Daten:NW7,2AnschlussG 1/2 IGSW24 mmGehäuseMessing blankDichtmaterialNBRMediumstemperatur min.-20 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.100 °CDurchfluss1000 l/min (Luft)FederEdelstahlVentilkörperMessing blankHülseMessing blankSprengringEdelstahlVerriegelungsstifteEdelstahlDurchflusswertmessungbei 6 bar und ?p = 0,5 barBetriebsdruck0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)Länge42.5 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 533. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 533 (siehe Downloads).
35
%
Schnellkupplung (NW2,7) G 1/8"(AG), Messing vernickelt
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/8"Verwendbar für Stecker beidseitig absperrendneinTemperaturbereich (°C)-20 bis +100Gewicht13 g / Stk.
34
%
Verteiler mit 2 Kupplungen und Einstecknippel G 3/8" NW 7,2 - 7,8 107262
Verteiler mit 2 Schnellverschlusskupplungen NW 7,2, Messing blank, mit Stecknippel NW 7,2 - NW 7,8, G 3/8, Betriebsdruck 0-35 bar1-, 2- bzw. 3-fach-Verteilerstücke aus Messing blank, fertig konfektioniert mit Schnellverschlusskupplung NW 7,2.Wahlweise mit Anschlussgewinde innen oder außen bzw. Stecknippel zum Adaptieren in eine bestehende Schnellverschlusskupplung NW 7,2 bis NW 7,8.Technische Daten:AnschlussNippel NW 7,2 - 7,8 / G 3/8Betriebsdruck min.0 barBetriebsdruck max.35 barbestehend aus VerteilerMessing blank, G 3/8 IGKupplungenNW 7,2, Messing blank, G 3/8 AGBeschreibungDruckluftanschlussverteilerGehäuseMessing blankDichtmaterialIndustrieklebstoff, mittelfestMediumstemperatur min.-20 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.100 °CSicherungIndustrieklebstoff, mittelfestBreite92 mmHöhe97 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 535. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 535 (siehe Downloads).
11
%
Schnellverschlusskupplung / NW 5 -connect line- G 1/8 außen / Ms vern. 115621
Schnellverschlusskupplung NW 5 »connect line«, MS vern., G 1/8 AG, Betriebsdr. 0 - 35 bar, Mediums-/Umgebungstemp. -20°C bis 100°CPreiswerte, einseitig absperrende Einhand-Schnellverschlusskupplung mit kleinen Baumaßen und großem Durchgang bei geringem Druckabfall.Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Einsatzgebiete: Pneumatik, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik.Technische Daten:NW5AnschlussG 1/8 AGSW14 mmLänge35.9 mmBetriebsdruck0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)GehäuseMessing vernickeltDichtmaterialNBRMediumstemperatur min.-20 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.100 °CDurchfluss560 l/min (Luft)Federnichtrostender StahlVentilkörperMessing vernickeltHülseMessing vernickeltSprengringnichtrostender StahlDurchflusswertmessungbei 6 bar und ?p = 0,5 barVerriegelungsstiftenichtrostender StahlDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 526. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 526 (siehe Downloads).
50
%
Schnellverschlusskupplung / NW 7,2 G 1/8 außen / Messing blank 107207
Schnellverschlusskupplung NW 7,2, Messing blank, G 1/8 AG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °CDie universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten!Durch die geschlossene Verriegelungshülse wird ein Verschmutzen der Innenteile verhindert.Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive.Technische Daten:NW7,2AnschlussG 1/8 AGSW22 mmGehäuseMessing blankDichtmaterialNBRMediumstemperatur min.-20 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.100 °CDurchfluss1000 l/min (Luft)FederEdelstahlVentilkörperMessing blankHülseMessing blankSprengringEdelstahlVerriegelungsstifteEdelstahlDurchflusswertmessungbei 6 bar und ?p = 0,5 barBetriebsdruck0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)Länge38 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 532. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 532 (siehe Downloads).
46
%
Schnellkupplung (NW7,2) G 1/2"(AG), Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/2"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht90 g / Stk.
42
%
Schnellkupplung (NW5) G 1/8"(AG), Messing
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/8"Verwendbar für Stecker beidseitig absperrendneinAusführungStandardTemperaturbereich (°C)-20 bis +100Gewicht28 g / Stk.
47
%
Schnellkupplung (NW7,2) 6 (1/4")mm Schlauch, Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)6 (1/4)Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht65 g / Stk.
Ihre Schnellkupplung
Schnellkupplungen sind in der Drucklufttechnik unverzichtbar. Sie gewährleisten Ihnen einen sauberen und festen Anschluss von z. B. Ihrem Druckluftschlauch und Ihrem Kompressor. So können Sie Ihr Druckluftwerkzeug problemlos mit Ihrer Kompressordruckluft bedienen. Wählen Sie zwischen Schnellkupplungen mit unterschiedlichen Nennweiten und Materialien.
HINWEIS
- Nicht aufgeführte Typen - bitte anfragen
- Größere Abnahmemengen - bitte anfragen
- Hier finden Sie eine Nennweiten-Schablone zum Download
Unser Tipp
Erkundigen Sie sich vor dem Kauf über die Nennweite Ihrer Schnellkupplung, denn diese sollte mit Ihrem Druckluftsystem und Ihrer Druckluftanwendung kompatibel sein. Wenn Sie dabei Unterstützung benötigen, stehen wir Ihnen gerne zur Seite.
Wenn sich noch Fragen ergeben: Rufen Sie uns an - wir nehmen uns gerne Zeit für Sie!
